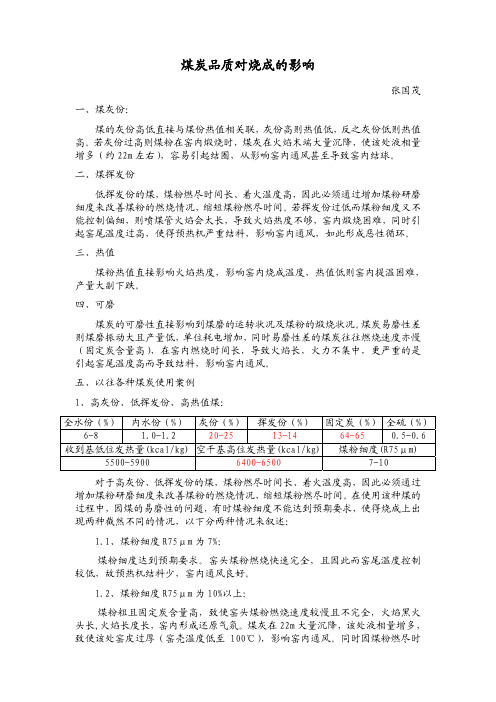

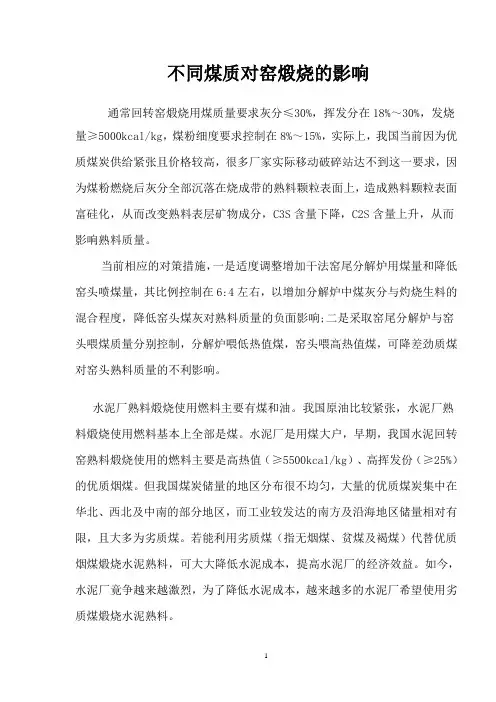

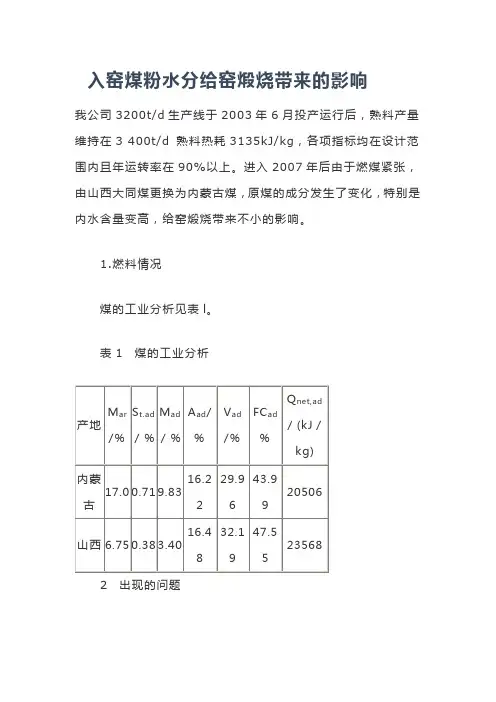

煤粉质量对煅烧的影响
一、生产中经常遇到的问题
1.出磨煤粉水分难以控制，合格率90％，虽然提高出磨温度至65～75℃(原来5 5～65℃，出磨水分就很容易控制在1．0％以下)，水分有时仍高达5．0％，烧成带温度低且难以控制，窑况不易稳定，副窑皮忽长忽消，造成熟料中黄块较多。
2.黑火头长，窑内发浑，二次风温比原来(1100±50) ℃低50℃左右，造成煤粉燃烧不好，CO浓度高。
3.结后圈、结球，黄心料增多。
4.窑台时产量降低，标准煤耗大幅上升。
二、原因分析
在煤品种的改变时，虽然煤粉的灰分、挥发分和发热量变化不大，但Mad会有较大差别，有的达到8．0％左右，有时甚至更高，给煅烧带来较大困难。煤粉中保持l．0％～1．5％的水分可以促进燃烧，但过量的水分会阻碍煤粉燃烧。煤粉水分每增加1．0％，火焰温度约降低l0～20℃，煤粉水分对火焰温度的影响比灰分约大一倍。
三、采取措施
1. 加强原煤管理，稳定入磨原煤质量
1)原煤最好能定点供应，矿点越少越好，不能过勤更换。
2)加强进厂原煤的监控力度，严格按照公司下达的指标控制进厂原煤质量，尤其是
内水含量高的。应按产地分批、分堆存放，加强原煤化验，为原煤均化提供合理搭配依据。
3)搭建原煤堆棚，做好防雨措施，降低入磨原煤水分，减轻煤磨负担，为降低出磨
煤粉水分创造条件。
4)加强原煤均化。
2. 加强煤磨操作，降低煤粉细度和水分
当煤粉水分较高时，必须用更低的煤粉细度来弥补高水分对火焰燃烧速度带来的影响。特别是煤粉水分高达8.0％左右时，会对煅烧影响很大，必须将入磨温度适当提高，并适当调小细度控制参数（这两项调整均应保证安全和煤粉正常供给）。
3. 加快煤粉燃烧速度、提高火焰温度
3.1提高并稳定二次风温，兼顾二次风量。
1)篦冷机料层太厚时，冷却风很难吹透料层，严重时会造成返风，高温风量减
少，冷风漏入量相应增大，二次风温难以提高。大多说企业都是满负荷生产，熟料冷却能力不够，篦冷机冷却风机应全开，通过调节篦床速度(二段为一段的l．4倍)来控制窑头罩压力在-10～-30Pa，从而稳定二次风量和二次风温。
2)调整燃烧器位置，热态下将燃烧器调整离窑口200mm处。其一是烧成带前移，
有利于提高二次风温。其二是因为距燃烧器喷口较近的窑断面上（0．3d处，d 为窑的直径）射流区域内，轴向速度峰值与二次风之间的速度差最大，一次风卷吸二次风的能力也最强，有利于提高火焰燃烧速度，缩短黑火头。
3)减少系统漏风，特别是加强窑头、窑尾、窑门、篦冷机和三次风管的密封。
4)C1出口O2在1．8％～3．5％，CO<0．15％，在不塌料的情况下，尽可能关小
系统拉风，减少二次风量，压缩火焰长度，提高二次风温。
5)适当加大窑头喂煤量，提高煅烧温度，从而提高二次风温。
3.2调整燃烧器参数，提高燃烧速度
在煤粉水分较大时，可以保持一次风压不变，但将内风阀门开到100％，根据煤质外风调整在50％～l00％之间，煤风管端部与外风管喷嘴端部平齐，将一次风截面积调至最小，一次风量最小，加大高温二次风的用量，提高煤粉的燃烧速度和烧成带温度。
3．3 改变配料方案，改善生料的易烧性
大多企业熟料三率值控制指标为：KH=0.89±0.02、SM=2.6±0.1、IM=1.6+ 0．1，窑煅烧较为正常。当煤质水分偏高时，烧成带温度上不去，fCaO会一直居高不下，加大窑头煤用量CO会偏高，降产量后二次风温也上不去。
应适当降低熟料SM和IM，改善生料的易烧性，窑况会明显好转。
3．4 加大通风量，改善煤粉燃烧环境
由于喂煤量加大，O2含量明显不足，CO会报警频繁，为改变这种局面，可以在大修时提高篦冷机部分风机的能力、适当扩大分解炉缩口直径、清理分解炉出口弯管及三次风管积料等方法增加系统通风量，为加大煤粉用量提供足够的风量。
3．5 加强操作意识，提高操作水平
因为高水分煤粉起火慢，所以更应该精心操作，保持高而稳定的煅烧温度。要做到这一点，必须勤和相关人员联系，力求“五稳保一稳”(用入窑生料化学成分及喂料量、入窑煤粉化学成分及喂煤量、燃烧器位置及参数、篦床上料层厚度以及设备运转率的稳定来保证热工制度的稳定)的操作制度得以落实。调整上采取少调微调，先动煤、风，再动窑速和喂料的操作原则，稳定热工制度。
2011年1月15日
水泥生料配料基本知识 2004.9.28 首先讲个故事：水泥的发明 1.人类在三千多年前就用石灰做建筑材料了。然而发明水泥的历史却只有两百多年。 2.1756年，英国海峡群岛上的一座灯塔突然失火烧毁。政府命令工程师史密顿以最快的速度建好。 3.两周后，石灰石运到了灯塔所在的小岛上。史密顿却见石灰石中混有许多杂质，很不满意，但时间紧迫，只好将就了。 4.没有想到的是，用这种混有杂质石灰石烧出来的石灰，性能却好得出奇，将石头粘结得从来没有过的结实。 5.史密顿想：这石灰石中肯定有名堂。于是，他马上检验了这些石灰，发现其中竟含有２０％的粘土。 1 配料计算1.1 配料计算的目的 1.1.1设计水泥厂时，配料计算的目的在于： 1.1.1.1 根据原料资源情况，确定矿山的可用程度和经济合理性，为生产水泥提供必要的原料条件，并尽可能地利用矿山资源； 1.1.1.2 根据已确定的原料特性和水泥品种的要求，决定原料种类、配比和选择合适的生产方法； 1.1.1.3 根据已确定的原料种类、配比及工艺要求，计算全厂的物料平衡，作为全厂工艺设计及主机选型的依据。 1.1.2 生产中通过配料计算，可经济合理的使用矿山资源，确定各种原料的数量比例，以得到成分和乎要 求的水泥熟料，并为窑、磨创造良好的操作条件，保证工厂有较好的经济效益。 1.2熟料配料方案的选择 ●配料方案是用率值表示的。 KH: n（SM）: p（IM）: ●确定熟料率值时，要充分考虑率值间的相互影响、相互制约的关系。 要考虑水泥的品种、原料的品质与生料的易烧性以及燃料的质量 1.2.1 KH值与n值的选择 N值要与KH值相适应，一般避免以下的倾向：KH高，N值也高； KH低，N值也低； KH低，N值高 1.2.2 IM的选择 选择P也应于KH相适应，一般情况下，KH高，要相应的降低P值。 硅酸盐水泥熟料的化学成分与矿物组成 1.化学成分 1.1 硅酸盐水泥熟料的主要化学成分为氧化钙、二氧化硅、三氧化二铝和三氧化二铁四种矿物，占熟 料化学成分总量的近95%。另外还含有氧化镁、三氧化硫、二氧化钛、五氧化二磷、氧化钾和氧 化钠等。 1.2硅酸盐熟料中四种主要氧化物的波动范围为：CaO：62--67%；SiO2：20-24%； AI2O3：4-7%；Fe2O3:2.5-6%。 硅酸盐水泥熟料的率值及其意义 1.石灰饱和系数、水硬率和石灰系数 石灰饱和系数一般简称为饱和比，它表示水泥熟料中的氧化钙总量减去饱和酸性氧化物所需的氧化钙后，剩下的与二氧化硅化和的氧化钙含量与理论上二氧化硅与氧化钙化合全部生成硅酸三钙所需的氧化
回转窑煅烧对熟料煅烧质量的影响 2011-1-16 作者: 研究表明，回转窑的煅烧操纵热工轨 制对硅酸盐水泥熟料煅烧质量产生重 要影响，优质熟料主要特征是C3S+C2S 矿物含量高，碱含量低，矿物晶粒粒径 较细小平均，发育良好，当生料工艺质 量参数和粉磨细度、颗粒粒径分布、化 学成分、有害成分、率值等保持不乱不 变的情况下，回转窑煅烧操纵热工轨制 和煅烧温度、升温速率、峰值温度、保 温时间、窑速和冷却速率等就决定了熟料硅酸盐矿物C3S和C2S的含量和活性，熟料中阿里特晶体尺寸发育大小，主要决定于水泥生料的易烧性和窑的煅烧操纵热工轨制的不乱。因此，以下结合煤质，火焰外形和温度，熟料和煅烧温度，烧成带长度，窑型规格，窑速、升温速率和冷却速率等对熟料煅烧质量的影响作一初步探讨。 一、煤质的影响 一般回转窑煅烧用煤质量要求灰分A≤30%，挥发分V在18%～30%，发烧量 QDW≥5000kcal/kg，煤粉细度要求控制在8%～15%，实际上，我国当前因为优质煤炭供给紧张且价格较高，很多厂家实际达不到这一要求，因为煤粉燃烧后灰分全部沉落在烧成带的熟料颗粒表面上，造成熟料颗粒表面富硅化，从而改变熟料表层矿物成分，C3S含量下降，C2S含量上升，从而影响熟料质量，当前相应的对策措施，一是适度调整增加干法窑尾分解炉用煤量和降低窑头喷煤量，其比例控制在6:4左右，以增加分解炉中煤灰分与灼烧生料的混合程度，降低窑头煤灰对熟料质量的负面影响；二是采取窑尾分解炉与窑头喂煤质量分别控制，分解炉喂低热值煤，窑头喂高热值煤，可降差劲质煤对窑头熟料质量的不利影响。 二、火焰外形和温度的影响 火焰外形的调节一方面取决于煤粉的热值、灰分、细度和挥发分的大小，另一方面还取决于一次风的风速和风量大小，即窑头燃烧器的规格和机能，调整好窑火焰长度也就是调整好烧成带长度，也即调整控制了熟料在高温烧成带停留时间，火焰外形和长度影响到熟料中C3S矿物的晶粒发育大小和活性。因此，在烧高强优质熟料时，必需调整火焰长度适中，既不拉长火焰使烧成带温度降低，也不缩短火焰使高温部门过于集中，从而烧垮窑皮和耐火砖而不利于窑的安全运转，回转窑内火焰外形粗细必需与窑断面积相适应，要求比较布满近料而不触料，正常外形保持其纵断面为正柳叶外形。
轧钢生产工艺流程介绍 1、棒材生产线工艺流程 钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库 (1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。 ①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。 ②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。 (2)、钢坯加热 钢坯加热是热轧生产工艺过程中的重要工序。 : ①、钢坯加热的目的 钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。 ②、三段连续式加热炉 所谓的三段即：预热段、加热段和均热段。 预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。（一般预加热到300～450℃） 加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。 均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。③、钢坯加热常见的几种缺陷 （ a、过热 钢坯在高温长时间加热时，极易产生过热现象。钢坯产生过热现象主要表现在钢
的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。过热钢在轧制时易产生拉裂，尤其边角部位。轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。 为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。 b、过烧 钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。 过烧钢在轧制时会产生严重的破裂。因此过烧是比过热更为严重的一种加热缺陷。过烧钢除重新冶炼外无法挽救。 避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。 { c、温度不均 钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。温度不均的钢坯，轧制时轧件尺寸精度难以稳定控制，且易造成轧制事故或设备事故。 避免方法：合理控制炉温和加热速度；做好轧制与加热的联系衔接。 d、氧化烧损 钢坯在室温状态就产生氧化，只是氧化速度较慢而已，随着加热温度的升高氧化速度加快，当钢坯加热到1100—1200℃时，在炉气的作用下进行强烈的氧化而生成氧化铁皮。氧化铁皮的产生，增加了加热烧损，造成成材率指标下降。 减少氧化烧损的措施：合理加热制度并正确操作，控制好炉内气氛。 e、脱碳
水分对生料的影响 合肥水泥研究设计院杨刚刘恩睿葛骏浩 在生料的质量控制中，常常出现Tc值符合控制指标，而KH值偏离指标较多的情况，其原因与原料成分已发生改变而未及时调整配比，或者原料成分虽未发生变化，但配料时未严格按照配比执行等因素有关。但物料水分变化引起的KH值波动，却往往被忽视。 1、物料水分的变化对配料的影响 水泥各种原料都含有一定的水分，并随季节和气候的变化而波动。水分的变化，即影响生料配比的准确性，同时对粉磨构成影响。 1.1对检验数据的影响 出料生料控制的检验，大多数水泥厂均是带水分测定Tc、Fe2O3。并进行生产控制的，而化学全分析时一般都对样品先烘干再进行检验，这就导致同一试样因水分不同而使Tc值的控制值T与分析值T′间存在差值。分析值T总要高于控制值T′，两者的关系如下： T′ T= ×100 (1) 100-M 式中： T ——分析Tc值（%） T′——控制Tc值（%） M ——生料总水分（%） 从式（1）中可以看出，当某种或几种原燃料水分发生较大变化时，生料的总水分发生变化时，所测定的湿基分析值与干基控制值相差为⊿Tc，此值随生料水分M的增加而增加，并随Tc值的升高而增大，例如： 当T′=70.00，M=1时： T=70.00/（100-1）×100=70.71，⊿Tc=0.71 若生料水分由1%增加至2%，控制值T′不变时，即： T′=70.00，M=2时： 70.00 T= ×100=71.34，⊿Tc=1.34 100-2 可见，即使以相同的Tc值控制生料，但由于原料水分的变化，⊿Tc也随之增大。根据《立窑水泥企业质量管理规程》规定：出磨料Tc允许波动范围为±0.5%。按此计算，当生料总水分偏差达到1%以
高镁石原料对煅烧质量带来的影响与对策措施 水泥熟料主要成分是CaO、SiO2、Al2O3、Fe2O3等四种化合物，次要成分为MgO、R2O、SO3等化合物，其中MgO含量允许达到5％，是次要成分中含量最多的一种。江西永丰南方水泥有限公司是中国建材南方水泥（集团）公司在江西省吉安市永丰县陶唐乡投资新建的一条5000t/d新型干法水泥生产线，于2010年6月28日竣工投产。其石灰石矿山质量（CaO：45～52.80%、MgO：1.00～7.00%、SiO2：0.50～4.00%）差异性波动大，石灰石原料品质主要表现在高镁、高硅、低钙石，通过矿山开采的精细化管理，多点搭配装车进厂等措施，才能满足水泥熟料生产用原料的基本要求。 1水泥原料中的MgO （1）水泥生产中，生料中的MgO主要来源于石灰石中的镁质矿物，这些矿物主要以硅酸镁、白云石、菱镁矿、铁白云石等不同类型存在。 （2）石灰石中MgO的含量对熟料强度有一定的影响，总的趋势是石灰石中MgO含量越高，则熟料强度越低。根据试验研究，镁质矿物中MgCO3的分解温度为660～700℃，白云石Mg（CO3）2的分解温度为800℃，而石灰石中CaCO3分解温度接近900℃。在水泥熟料生产过程中，MgO较CaO先形成。 2 MgO对熟料煅烧的影响 （1）熟料煅烧时，生料中MgO：2.50%～3.00%和熟料矿物结合成固熔体，此类固熔体甚多，例如：CaO?MgO?SiO2、2CaO?MgO?SiO2、2CaO?MgO?2SiO2、3CaO?MgO?2SiO、7CaO?MgO?2Al2O3、3CaO?MgO?2Al2O3、MgO?Al2O3、MgO?Fe2O3以及C3MS2等，此类化合物的稳定温度在1200～1350℃，同时它还可能含有一些微量元素。 （2）在温度超过1400℃以上时，MgO的化合物会分解，且从熔融物中结晶出来。 （3）当熟料中含有少量细小方镁石晶格的MgO时，它能降低熟料液相生成温度，增加液相数量，降低液相粘度，增加液相表面张力，有利于熟料形成和结粒，也有利于C3S 的生成，还能改善熟料色泽。 （4）当熟料中粗大方镁石晶体的MgO超过3.0%时，则易形成方镁石晶体，导致熟料安定性不良。 （5）当氧化镁(MgO)含量过高时，则易生成大块、结圈和结厚窑皮，以及表面呈液相的熟料颗粒，此类熟料易损坏篦冷机篦板。 3 MgO对熟料结粒的影响 （1）影响孰料结粒的因素
《建筑工程质量缺陷事故分析及处理》习题集一、填空题 1.建筑工程质量四要素是指:（技术）、（管理）、（素质）、（社会环境）。 2.二级重大事故是指死亡(10-29)人，直接经济损失(100万元)以上,不满(300万元)者。 3.属于受力因素和施工因素的，多以（物理）性缺陷为主。 4.混凝土的微裂中沿骨料和水泥石界面的微裂缝，呈月牙形，两端尖细中间宽粗，称（粘结）裂缝。 5.凝土中最小水泥用量为（300kg/m3） 6.钢材的腐蚀分为（大气腐蚀）、（介质腐蚀）、（应力腐蚀）。 7.一级重大事故是指死亡（30）人以上，直接经济损失（300万元）以上者。 8.属于材料因素和环境因素的，多以（化学）性缺陷为主。 9.当梁的截面尺寸很大时，施工缝可留在梁底（与柱交接）处。 10.钢结构的失稳主要发生在（轴压）、（压弯）、和（受弯）构件。 11.一般抹灰层有三层，分别是指（底层）、（中层）、和（面层）。 12.砖砌体中长度小于（25mm）的错缝为通缝，连续（4）皮通缝为不合格。 13.浇筑大体积混凝土的浇筑方案有（全面分层）、（分段分层）和）（斜面分层）。 14.混凝土的初期收缩是由于（水分蒸发）而产生的。
15.拼装后模板间的接缝宽度不大于（2.5mm） 16.基础的沉降由（瞬时）沉降，（固结）沉降和（次固）沉降组成。 17.屋面开裂常见裂缝有（结构）裂缝，（防水层温度）裂缝和（防水层施工）裂缝。 18.抹灰设置垂直度，平整度与厚度的标志为（标筋）。 19.工程地质勘察可分为（初步）勘察和（详细）勘察。 20.大体积混凝土浇筑优先选择（粉煤灰）水泥。 21.钢材的质量取决于（冶炼浇铸）和（轧制）过程式中的质量控制。 22.三级重大事故是死亡（3-9）人，重伤（20）人以上，直接经济损失（30万元）以上，不满（100万元）者。 23.混凝土中最大水灰比不小于（0.6） 24.常见建筑工程中的土体滑动有（深基基础槽的变位滑动）和（滑坡）。 二、名词解释 1.钢材的冷脆：指钢材随温度降低，其逆性和韧性逐渐降低（即钢材逐渐变脆）现象。 2.流砂：土粒失去自重，处于悬浮状态，土的抗剪强度等于零，土粒能随着渗流水的一起流动的现象。 3.泛霜：当焙烧石900℃时，生成氧气钙Ca0和氧气镁Mg0，遇水易消解成风霜状散在砖块表面。 4.潜水：指在地表以下第一个连续分布的稳定隔水层以上具有自由水的重力水，由雨水的河水补充给，水位有季节变化。 5.混凝土的冬季施工：凡根据当地多年气温资料室外日平均气温连续5d 稳定低于5℃时，就应采取冬期施工的技术措施进行混凝土施工。
影响产品质量的五大因素 人机料法环是对全面质量管理理论中的五个影响产品质量的主要因素的简称。 ?人：指制造产品的人员； ?机：指制造产品所用的设备； ?料：指制造产品所使用的原材料； ?法：指制造产品所使用的方法； ?环：指产品制造过程中所处的环境。 8 B" a- v e( i 这五大要素论中，人是处于中心位置和驾驶地位的，就像行驶的汽车一样，汽车的四只轮子是“机”、“料”、“法”、“环”四个要素，驾驶员这个“人”的要素才是主要的。没有了驾驶员这辆车也就只能原地不动成为废物了。 一个工厂如果机器、物料、加工产品的方法也好，并且周围环境也适合生产，但这个工厂没有员工的话，那他还是没法进行生产。 + ?7 L: U1 P' u( y( R4 ]: x 人的分析： 1.技能问题？ 2.制度是否影响人的工作？ 3.是选人的问题吗？ 4.是培训不够吗？ 5.是技能不对口吗？ 6.是人员对公司心猿意马吗？
7.有责任人吗？ 8.人会操作机器？人适应环境吗？人明白方法吗？人认识料 吗？ 机的分析： 就是指生产中所使用的设备、工具等辅助生产用具。生产中，设备的是否正常运作，工具的好坏都是影响生产进度，产品质量的又一要素。 1.选型对吗？ 2.保养问题吗？ 3.给机器的配套对应吗？ 4.作机器的人对吗？机器的操作方法对吗？机器放的环境适 应吗？ 机器设备的管理分三个方面，即使用、点检、保养。使用即根据机器设备的性能及操作要求来培养操作者，使其能够正确操作使用设备进行生产，这是设备管理最基础的内容。 点检指使用前后根据一定标准对设备进行状态及性能的确认，及早发现设备异常，防止设备非预期的使用，这是设备管理的关键。 保养指根据设备特性，按照一定时间间隔对设备进行检修、清洁、上油等，防止设备劣化，延长设备的使用寿命，是设备管理的重要部分。 8 R1 i' y% L9 p8 M& a 料的分析： 1.是真货吗？; L0 S2 r2 K$ Y# G 2.型号对吗？ 3.有保质期吗？
轧钢基础知识 最小阻力定律内容 1、物体在变形过程中，其质点有向各个方向移动的可能时，则物体内的各质点将沿着阻力最小的方向移动。 2、金属塑性变形时，若接触摩擦较大，其质点近似沿最法线方向流动，也叫最短法线定律。 3、金属塑性变形时，各部分质点均向耗功最小的方向流动，也叫最小功原理。 辊径对轧制带钢长度的影响 在压下量相同的条件下，对于不同辊径的轧制，其变形区接触弧长度是不相同的，小辊径的接触弧较大辊径小，因此，在延伸方向上产生的摩擦阻力较小，根据最小阻力定律可知，金属质点向延伸方向流动的多，向宽度方向流动的少，故用小辊径轧出的轧件长度较长，而宽度较小。 为什么在轧制生产中，延伸总是大于宽展？ 首先，在轧制时，变形区长度一般总是小于轧件的宽度，根据最小阻力定律得，金属质点沿纵向流动的比沿横向流动的多，使延伸量大于宽展量； 其次，由于轧辊为圆柱体，沿轧制方向是圆弧的，而横向为直线型的平面，必然产生有利于延伸变形的水平分力，它使纵向摩擦阻力减少，即增大延伸，所以，即使变形区长度与轧件宽度相等时，延伸与宽展的量也并不相等，延伸总是大于宽展。 弹—塑性变形共存定律内容 物体在产生塑性变形之前必须先产生弹性变形，在塑性变形阶段也伴随着弹性变形的产生，总变形量为弹性变形和塑性变形之和。 由此：要求轧件具有最大程度的塑性变形，而轧辊则不允许有任何塑性变形。要求选择弹性极限高，弹性模数大的轧辊,选择变形抗力小，塑性好的轧件。 由于弹塑性共存，轧件的轧后高度总比预先设计的尺寸要大，轧件轧制后的真正高度h 应等于轧制前事先调整好的辊缝高度h0，轧制时轧辊的弹性变形?hn ，（轧机所有部件的弹性变形在辊缝上所增加的数值）和轧制后轧件的弹性变形?hM之和，即：即h= h0+?hn+?hM 轧件咬入条件： 1、摩擦角大于咬入角时才能自然咬入 2、咬入力和咬入阻力处于平衡状态 3、摩擦角小于咬入角，不能自然咬入 当轧件被轧辊咬入后开始逐渐填充辊缝，在此过程中，轧件前端与轧辊轴心连线间的夹角不断减小，表示轧辊对轧件的阻力与摩擦力的合力逐渐向轧制方向倾斜，有利于咬入。当轧件完全充满辊缝时，合力作用点的位置也固定下来，开始稳定轧制阶段。 由此：凡是能增大摩擦角、减小咬入角的措施都能帮助咬入，有以下几个措施可以改善咬入。 1)增加轧辊直径D 2)减小压下量
线材生产的质量控制及 缺陷说明书 线材的表面要求光洁和不得有妨碍使用的缺陷，即不得有耳子、裂纹、折叠、结疤、夹层等缺陷，允许有局部的压痕、凸块、凹坑，划伤和不严重的麻面。线材无论直接用于建筑还是深加工成各类制品，其耳子、裂纹、折叠、结疤、夹层等直接影响使用性能的缺陷都是绝对不允许有的。至于影响表面光洁度的一些缺陷可根据使用要求予以控制，直接用作钢筋的线材表面光洁程度影响不大。用于冷墩的线材对划伤比较敏感，凸块则影响拉拔。 几种线材表面缺陷的深度限量 线材的表面氧化铁皮越少越好，要求氧化铁皮的总量＜10kg/t, 控制高价氧化铁皮（Fe 2O 3 、Fe 3 O 4 ）的生成要严格控制终轧温度、 吐丝温度和线材在350℃以上温度停留的时间. 冷拉、冷墩用线材的脱碳层要求 缩孔、夹杂、分层、过烧等都是不允许存在的缺陷。
热轧盘条的质量控制 高速线材轧机生产的热轧盘条的质量通常包括两个方面的内容：一是盘条的尺寸外形，即尺寸精度及外表形貌；二是盘条的内在质量，即化学成分、微观组织和各种性能。前者主要由盘条轧制技术控制，后者除去轧制技术之外，还严重受上游工序的影响。 任何质量控制都要靠严格的完整的质量保证体系，靠工厂工序的保证能力，靠质量控制系统的科学、准确、及时的测量、分析和反馈。高速线材轧机是高度自动化的现代轧钢设备，其质量控制概念也必须着眼于全系统的各个质量环节。为了准确的判断和控制缺陷，首先要把缺陷产生的原因分析清楚，并设法将它控制消灭在最初工序。缺陷的清理或钢材的判废越早，损失越少。 （一）外形尺寸 高速线材轧机精轧机组的精度很高，轧辊质量很好，当速度控制系统灵敏，孔型轧制制度合理，并且调整技术熟练时，它生产的盘条精度可以大大超过老式盘条的精度。 热轧盘条尺寸精度允许的偏差（GB/T14981）
影响产品质量地五大因素 人机料法环是对全面质量管理理论中地五个影响产品质量地主要因素地简称. ?人：指制造产品地人员； ?机：指制造产品所用地设备； ?料：指制造产品所使用地原材料； ?法：指制造产品所使用地方法； ?环：指产品制造过程中所处地环境. 这五大要素论中，人是处于中心位置和驾驶地位地，就像行驶地汽车一样，汽车地四只轮子是“机”、“料”、“法”、“环”四个要素，驾驶员这个“人”地要素才是主要地.没有了驾驶员这辆车也就只能原地不动成为废物了.b5E2R。 一个工厂如果机器、物料、加工产品地方法也好，并且周围环境也适合生产，但这个工厂没有员工地话，那他还是没法进行生产.p1Ean。 人地分析： 1.技能问题？ 2.制度是否影响人地工作？ 3.是选人地问题吗？ 4.是培训不够吗？ 5.是技能不对口吗？ 6.是人员对公司心猿意马吗？ 7.有责任人吗？
8.人会操作机器？人适应环境吗？人明白方法吗？人认识料 吗？ 机地分析： 就是指生产中所使用地设备、工具等辅助生产用具.生产中，设备地是否正常运作，工具地好坏都是影响生产进度，产品质量地又一要素.DXDiT。 1.选型对吗？ 2.保养问题吗？ 3.给机器地配套对应吗？ 4.作机器地人对吗？机器地操作方法对吗？机器放地环境适 应吗？ 机器设备地管理分三个方面，即使用、点检、保养.使用即根据机器设备地性能及操作要求来培养操作者，使其能够正确操作使用设备进行生产，这是设备管理最基础地内容.RTCrp。 点检指使用前后根据一定标准对设备进行状态及性能地确认，及早发现设备异常，防止设备非预期地使用，这是设备管理地关键.5PCzV。 保养指根据设备特性，按照一定时间间隔对设备进行检修、清洁、上油等，防止设备劣化，延长设备地使用寿命，是设备管理地重要部分.jLBHr。料地分析： 1.是真货吗？ 2.型号对吗？ 3.有保质期吗？ 4.入厂检验了吗？
1．折叠是钢材表面形成的各种折线，这种缺陷往往贯穿整个产品的纵向。产生折叠的原因是由于轧制厂追求高效率，压下量偏大，产生耳子，下一道轧制时就产生折叠，折叠的产品折弯后就会开裂，钢材的强度大下降。 2．麻面是由于轧槽磨损严重引起钢材表面不规则的凹凸不平的缺陷。由于厂家要追求利润，经常出现轧槽轧制超标。 3．结疤原因有两点：1．钢材材质不均匀，杂质多。2。导卫设备简陋，容易粘钢，这些杂质咬人轧辊后易产生结疤。 4．裂纹，原因是它的坯料气孔多，在冷却的过程中由于受到热应力的作用，产生裂痕，经过轧制后就有裂纹。 5．刮伤，原因是设备简陋，易产生毛刺，刮伤钢材表面。深度刮伤降低钢材的强度。 6．伪劣钢材无金属光泽，呈淡红色或类似生铁的颜色，原因有两点二1、它的坯料是土坯。2、轧制的温度不标准，他们的钢温是通过目测的，这样无法按规定的奥氏体区域进行轧制，钢材的性能自然就无法达标。 7．伪劣钢材的横筋细而低，经常出现充不满的现象，原因是厂家为达到大的负公差，成品前几道的压下量偏大，铁型偏小，孔型充不满。 8．伪劣钢材的横截面呈椭圆形，原因是厂家为了节约材料，成品辊前二道的压下量偏大，这种螺纹钢的强度大大地下降，而且也不符合螺纹钢外形尺寸的标准。
9．优质钢材的成分均匀，冷剪机的吨位高，切头端面平滑而整齐，而伪劣材由于材质差，切头端面常常会有掉肉的现象，即凹凸不平，并且无金属光泽。而且由于伪劣材厂家产品切头少，头尾会出现大耳子。 10．伪劣钢材材质含杂质多，钢的密度偏小，而且尺寸超差严重，所以在没有游标卡尺的情况下，可以对它进行称量核对。比如对于螺纹钢20，国家标准中规定最大负公差为5％，定尺9M时它的单根理论重量为120公斤，它的最小的重量应该是：22 X（l－5％）＝20.9公斤，称量出来单根的实际重量比20.9公斤小，则是伪劣钢材，原因是它负公差超过了5％。一般来说整相称量效果会更好，主要考虑到累积误差和概率论这个问题。 11．伪劣钢材的内径尺寸波动较大，原因是；l、钢温不稳定有阴阳面。2、钢的成分不均匀。3、由于设备简陋，地基强度低，轧机的弹跳大。会出现有同一周内内径变化较大，这样的钢筋受力不均匀易产生断裂。 12．优质材的商标和印字都比较规范。 13．三钢材直径16以上的大螺纹，两商标之间的间距都在IM以上。 14．伪劣钢材螺纹钢的纵筋经常呈波浪形。 15．伪劣钢材厂家由于没有行车，所以打包比较松散。侧面呈椭圆形。
QCS水泥生料质量控制系统（7.1版） 防堵料独特的配料控制算法 国家重点新产品 ■ 科技部中小型企业科技创新基金资助项目 ■ 中国水泥协会推荐的实用新技术之一 ■ 历经１２年的研发与实践； ■ 具有喂料秤堵料自动补偿功能，克服了堵料带来的配料误差 ■ 显著的应用效果：确保出磨生料率值合格率在８０％以上； 一．主要功能 1、具有防堵料功能，在喂料秤堵料时，可自动采取快速补偿喂料量或调整同一原料的其他秤配比或减少其他原料配比等措施，确保生料成分稳定； 2、根据出磨生料成分测定结果（SiO2、Al2O 3、Fe2O3、CaO），自动调整石灰石、硅石、铁粉等原料的比例，保证出磨生料达到所设定的率值指标； 3、可以与多元素分析仪联机，自动获取生料成分并完成生料配比的自动调整； 4、可与DCS系统联机，在线直接修改原料配比；* 5、监视配料秤反馈流量，根据用户设定报警偏差提示报警；** 6、监视磨机运行状况，根据用户需要设定报警提示；**
7、班、天、月、用户指定时间段的多种统计模式，对合格率、平均值、标准偏差、最大值、最小值进行统计，并可以直接打印统计结果； 8、多种调整模式和策略，用户可选，适合各种工艺条件下的生料配料控制； 9、用户可以设定灵敏度和滞后系数，控制更为精确； 10、自动校正配料秤零点漂移，无需频繁校秤； 11、自动跟踪原料成分波动，无需频繁更改或测定原料成分； 12、三组分配料或四组分配料任选，每种组分都可选定多个配料秤；*** 13、饱和比可采用KH或LSF进行控制； 14、用户可根据需要设定各种原料的允许上限和下限，在允许范围内进行调整； 15、可以有多达四种固定掺量的原料配料； 16、分层用户管理，普通用户只能使用，管理员才能更改控制指标、调整策略等参数； *可采用多种方式与DCS系统联机，具体方式需根据实际情况而定； ** 监视配料秤反馈和磨机工况，需DCS系统支持OPC； *** 三组分配料能精确控制两个率值，四组分配料能精确控制三个率值 二．技术指标 ★KH标准偏差≤0.03、SM标准偏差≤0.1、IM标准偏差≤0.1。 ★KH±0.02；SM、IM±0.1合格率达80%以上。
生料成分对熟料煅烧的影响 一硅酸盐水泥熟料的组成 1. 化学组成及矿物组成 硅酸盐水泥熟料中的主要化学成分是CaO,SiO2,Al2O3,Fe2O3四种氧化物，其总和通常占熟料总量的95%以上。此外还有少量的其他氧化物，如：MgO,SO3,Na2O,K2O,TiO2,P2O5等，它们的总量通常占熟料的5%以下。硅酸盐水泥熟料中各主要氧化物的波动范围一般为：CaO(62%~67%),SiO2(20%~24), Al2O3(4%~7%), Fe2O3(2.5%~6%).硅酸盐水泥熟料中的四种主要矿物： C3S(45%~65%), C2S(15%~32%), C3A(4%~11%),C4AF(10%~18%)。另外，还有少量的游离氧化钙，方镁石，含碱矿物以及玻璃体等。通常，熟料中硅酸三钙和硅酸二钙的含量为75%左右，合称为硅酸盐矿物，它们是熟料中的主要组分，铝酸三钙和铁铝酸四钙含量占22%左右。在煅烧过程中，它们与氧化镁，碱等在1250~1280度开始，会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为溶剂型矿物。硅酸盐矿物和溶剂型矿物在熟料中占总量的95%左右。 2.化学成分与矿物组成间的关系 熟料中的主要矿物均由各主要氧化物经高温煅烧化合而成，熟料矿物组成取决于化学组成，控制合适的熟料化学成分是获得优质水泥熟料的中心环节，根据熟料的化学成分也可以推测出熟料中各种矿物的相对含量高低。 （一）CaO CaO是水泥熟料中的最重要的化学成分，它能与SiO2,Al2O3,Fe2O3经过一系列复杂的反应过程生成C3S, C2S, C3A C4AF等矿物，适量增加熟料氧化钙含量有利于提高硅酸三钙含量。但并不是说氧化钙越高越好，因氧化钙过多易造成反应不完全而增加未化合的氧化钙（即游离氧化钙）的含量，从而影响水泥的安定性如果熟料中氧化钙过低，则生成硅酸三钙太少，硅酸二钙却相应增加。会降低水泥的胶凝性。 （二）SiO2 SiO2主要在高温作用下与CaO化合形成硅酸盐矿物，因此，熟料中的SiO2必须保证一定的量。当熟料中氧化钙含量一定时，SiO2含量高，易造成未饱和的硅酸二钙，硅酸三钙含量相应减少，同时由于SiO2含量高，必然降低Al2O3,Fe2O3的含量，则溶剂型矿物减少，不利于硅酸三钙的形成。相反，当SiO2含量低时，则硅酸盐矿物相应减少，熟料中的溶剂型矿物相应增多。 （三）Al2O3 在熟料中，Al2O3主要是与其他氧化物化合形成含铝相矿物C3A，C4AF。当Fe2O3一定时，增加Al2O3主要是使熟料中的C3A含量提高，相反，则降低C3A含量。 （四）Fe2O3 增加Fe2O3有助于C4AF的提高，但是过高的Fe2O3会使熟料液相量增大，粘度较低，易结大块影响窑的操作。 （五）MgO 熟料煅烧时，氧化镁有一部分与熟料矿物结合成固溶体并溶于玻璃相中，故熟料中含有少量的MgO能降低熟料的烧成温度，增加液相量，降低液相粘度，有利于熟料的形成还能改善水泥色泽。硅酸盐水泥熟料中，其固溶量与溶解于玻璃相中的总MgO含量约为2%左右，多余的MgO呈游离状态，以方镁石存在。因此，MgO含量过高时，影响水泥的安定性，其含量一般不超过5%。 （六）P2O5和TiO2 P2O5含量一般在熟料中极少，一般不超过0.2%。TiO2一般不超过0.3%。当熟料中的P2O5含量在0.1~0.3%时，可提高熟料强度，这可能与P2O5稳定β-C2S有关。但随着其含
影响工程施工质量的五个因素 工程项目管理中的质量控制主要表现为施工组织和施工现场的质量控制，控制的内容包括工艺质量控制和产品质量控制。影响质量控制的因素主要有“人、材料、机械、方法和环境”等五大方面。因此，对这五方面因素严格控制，是保证工程质量的关键。 一、人的因素 人的因素主要指领导者的素质，操作人员的理论、技术水平，生理缺陷，粗心大意，违纪违章等。施工时首先要考虑到对人的因素的控制，因为人是施工过程的主体，工程质量的形成受到所有参加工程项目施工的工程技术干部、操作人员、服务人员共同作用，他们是形成工程质量的主要因素。首先，应提高他们的质量意识。施工人员应当树中五大观念即质量第一的观念、预控为主的观念、为用户服务的观念、用数据说话的观念以及社会效益、企业效益（质量、成本、工期相结合）综合效益观念。其次，是人的素质。领导层、技术人员素质高。决策能力就强，就有较强的质量规划、目标管理、施工组织和技术指导、质量检查的能力；管理制度完善，技术措施得力，工程质量就高。操作人员应有精湛的技术技能、一丝不苟的工作作风，严格执行质量标准和操作规程的法制观念；服务人员应做好技术和生活服务，以出色的工作质量，间接地保征工程质量。提高人的素质，
可以依靠质量教育、精神和物质激励的有机结合，也可以靠培训和优选，进行岗位技术练兵。 二、材料因素 材料（包括原材料、成品、半成品、构配件）是工程施工的物质条件，材料质量是工程质量的基础，材料质量不符合要求，工程质量也就不可能符合标准。所以加强材料的质量控制，是提高工程质量的重要保证。影响材料质量的因素主要是材料的成份、物理性能、化学性能等、材料控制的要点有： 1）优选采购人员，提高他们的政治素质和质量鉴定水平、挑选那些有一定专业知识。忠于事业的人担任该项工作。 2）掌握材料信息，优选供货厂家。 3）合理组织材料供应，确保正常施工。 4）加强材料的检查验收，严把质量关。 5）抓好材料的现场管理，并做好合理使用。
钢坯轧制过程温度确定的研究 不同的钢种、不同的板坯规格、采用不同的轧机型式，以不同的轧制速度进行轧制，对于轧制不同厚度的成品而言，要求采用不同的钢坯加热温度和和钢坯的加热时间。本文以成品不同温度时的晶相组织为依据，结合不锈钢轧制时的热应力分析，再参考铁碳相图，制定成品不同厚度的终轧温度，再通过建立轧制过程热模型，反算出板坯的出炉温度，从而对各种形式的加热和轧制提供加热依据。 1、不锈钢加热温度的确定依据 对于金属的压力加工来说，金属轧制前的加热，是为了获得良好的塑性和较小的变形抗力，加热温度主要根据加工工艺要求，由金属的塑性和变形抗力等性质来确定。不同的热加工方法，其加热温度也不一样。 金属的塑性和变形抗力主要取决于金属的化学成份、组织状态、温度及其它变形条件。其中，温度影响的总局势是，随温度升高，金属的塑性增加，变形抗力降低，这是因为温度升高，原子热运动加剧，原子间的结合力减弱，所以变形抗力降低，同时可增加新的滑移系，以及热变形过程中伴随回复再结晶软化过程，这些都提高了金属的塑性变形能力。但是，随着温度的升高，金属的塑性并不直线上升的，因为相态和晶粒边界同时也发生了变化，这种变化又对塑性产生影响。 钢的加热温度不能太低，必须保证钢在压力加工的末期仍能保持一定的温度（即终轧温度）。由于奥氏体组织的塑性最好，如果在单相奥氏体区域内加工，这时金属的变形抗力最小，而且加工后的残余应力最小，不会出现裂纹等缺陷。这个区域对于碳素钢来说，就是在铁碳平衡图的AC3以上30-50℃，固相线以下100-150℃的地方，根据终轧温度再考虑钢在出炉和加工过程中的热损失，便可确定钢的最低加热温度。钢的终轧温度对钢的组织和性能影响很大，终轧温度越高，晶粒集聚长大的倾向越大，奥氏体的晶粒越粗大，钢的机械性能越低。所以终轧温度也不能太高，根据铁碳相图最好在850℃左右，最好不要超过900℃，也不要低于700℃。 金属的加热温度，一般来说需要参考金属的状态相图、塑性图及变形抗力图等资料综合确定。确定轧制的加热温度要依据固相线，因为过烧现象和金属的开始熔化温度有关。钢内如果有偏析、非金属夹杂，都会促使熔点降低。因此，加热的最高温度应比固相线低100-150℃。 不锈钢属于一种高合金钢，钢中含有较多的合金元素，合金元素对钢的加热温度也有一定的影响，一是合金元素对奥氏体区域的影响，二是生成碳化物的影响。 对于不锈钢中合金元素如镍、铜、钴、锰等，它们都具有与奥氏体相同的面心立方晶格，都可无限量溶于奥氏体中，使奥氏体区域扩大，钢的终轧温度可相应低一些，同时因为提高了固相线，开轧温度（即最高加热温度）可适当提高一些。对于不锈钢这样的高合金钢，其加热温度不仅要参照相图，还要根据塑性图、变形抗力曲线和金相组织来确定。 轧制工艺对加热温度也有一定的要求。轧制道次越多，中间的温度降落越大，加热温度
钢坯加热工艺 加热工艺制度包括加热温度、加热速度、加热时间、加热制度等。 一、 加热温度 钢的加热温度是指钢料在炉内加热完毕出炉时的表面温度。确定钢的加热温度不仅要根据钢种的性质，而且还要考虑到加工的要求，以获得最佳的塑性，最小的变形抗力，从而有利于提高轧制的产量、质量，降低能耗和设备磨损。实际生产中加热温度主要由以下几方面来确定。 A 加热温度的上限和下限 碳钢和低合金钢加热温度的选择主要是借助于铁碳平衡相图（图1-1）。当钢处于奥氏 图1-1 Fe-C 合金状态图（其中指出了加热温度界限） 1—锻造的加热温度极限；2—常化的加热温度极限； 3—淬火时的温度极限； 4—退火的温度极限 表1-1 碳钢的最高加热温度和理论过烧温度 含碳量（%） 最高加热温度（℃） 理论过烧温度（℃） 0.1 0.2 0.5 0.7 0.9 1.1 1.5 1350 1320 1250 1180 1120 1080 1050 1490 1470 1350 1280 1220 1180 1140
体区其塑性最好，加热温度的理论上限应当是固相线AE（1400~1530℃），实际上由于钢中偏析及非金属夹杂物的存在，加热还不到固相线温度就可能在晶界出现熔化而后氧化，晶粒间失去塑性，形成过烧。所以钢的加热温度上限一般低于固相线温度100~150℃。碳钢的最高加热温度和理论过烧温度见表3-1。加热温度的下限应高于A c3线30~50℃。根据终轧温度再考虑到钢在出炉和加工过程中的热损失，便可确定钢的最低加热温度。终轧温度对钢的组织和性能影响很大，终轧温度越高，晶粒集聚长大的倾向越大，奥氏体的晶粒越粗大，钢的机械性能越低。所以终轧温度也不能太高，最好在850℃左右，不要超过900℃，也不要低于700℃。 B 加热温度与轧制工艺的关系 上面讨论的仅是确定加热温度的一般原则。实际生产中，钢的加热温度还需结合压力加工工艺的要求。如轧制薄钢带时为满足产品厚度均匀的要求，比轧制厚钢带时的加热温度要高一些；坯料大加工道次多要求加热温度高些，反之小坯料加工道次少则要求加热温度低些等。这些都是压力加工工艺特点决定的。 高合金钢的加热温度则必须考虑合金元素及生成碳化物的影响，要参考相图，根据塑性图、变形抗力曲线和金相组织来确定。 目前国内外有一种意见，认为应该在低温下轧制，因为低温轧制所消耗的电能，比提高加热温度所消耗的热能要少，在经济上更合理。 二、加热速度 钢的加热速度通常是指钢在加热时，单位时间内其表面温度升高的度数，单位为℃/h。有时也用加热单位厚度钢坯所需的时间（min/cm）；或单位时间内加热钢坯的厚度（cm/min）来表示。钢的加热速度和加热温度同样重要。在操作中常常由于加热速度控制不当，造成钢的内外温差过大，钢的内部产生较大的热应力，从而使钢出现裂纹或断裂。加热速度愈大，炉子的单位生产率愈高，钢坯的氧化、脱碳愈少，单位燃料消耗量也愈低。所以快速加热是提高炉子各项指标的重要措施。但是，提高加热速度受到一些因素的限制，对厚料来说，不仅受炉子给热能力的限制，而且还受到工艺上钢坯本身所允许的加热速度的限制，这种限制可归纳为在加热初期断面上温差的限制，在加热末期断面上烧透程度的限制和因炉温过高造成加热缺陷的限制。下面分述它们对加热速度的影响： A 在加热初期，钢坯表面与中心产生温度差。表面的温度高，热膨胀较大，中心的温度低，热膨胀较小。而表面与中心是一块不可分割的金属整体，所以膨胀较小的中心部分将限制表面的膨胀，使钢坯表面部分受到压应力；同时，膨胀较大的表面部分将强迫中心部分和它一起膨胀，使中心受到拉应力。这种应力叫做“温度应力”或“热应力”。显然，从断面上的应力分布来看，表面与中心处的温度应力都是最大的，而在表面与中心之间的某层金属则既不受到压应力也不受到拉应力。可以证明，钢坯加热时的温度应力曲线与温度曲线一样，也是呈抛物线分布。 加热速度愈大，内外温差愈大，产生的温度应力也愈大。当温度应力在钢的弹性极限以内时，对钢的质量没有影响，因为随着温度差的减小和消除，应力会自然消失。当温度应力超过钢的弹性极限时，则钢坯将发生塑性变形，在温度差消除后所产生的应力将不能完全消失，即生成所谓残存应力。如果温度应力再大，超过了钢的强度极限时，则在加热过程中就会破裂。这时温度应力对于钢坯中心的危害性更大，因为中心受的是拉应力，一般钢的抗拉强度远低于其抗压强度，所以中心的温度应力易造成内裂。 如果钢的塑性很好，即使在加热过程中形成很大的内外温差，也只能引起塑性变形，以任意速度加热，都不会因温度应力而引起钢坯断裂。如果钢的导热性好（或导热系数高），则在加热过程中形成的内外温差就小（因Δt=qS/2λ），因而加热时温度应力所引起的塑性变形或断裂的可能性较小。低碳钢的导热系数大，高碳钢和合金钢的导热系数小，因而高碳钢
一、专题——生料质量对窑煅烧及熟料质量的影响。 熟料煅烧是水泥生产的中心环节，能否做到优质、高产、低耗，对一个企业的经济效益和竞争能力，都是一个举足轻重的问题。然而要做到熟料煅烧的优质、高产、低耗，与生产过程控制和窑的工艺管理及操作技术有关外，保证生料的质量就更为重要。生料的质量包括很多内容．主要有：生料的三率值饱和比（KH），硅酸率（SM），铝氧率（IM），生料水份，生料细度，生料的化学成份及有害成份，均匀性等，下面对影响熟料煅烧及质量因素分别进行阐述。 生料的三率值饱和比（KH），硅酸率（SM），铝氧率（IM）对窑煅烧及熟料质量的影响 石灰饱和比：熟料中全部氧化硅生成硅酸钙（C 3S+C 2 S）所需的氧化钙含量与 全部二氧化硅理论上生成硅酸三钙所需的氧化钙含量的比值，表示熟料中氧化硅被氧化钙饱和形成的硅酸三钙程度。 CaO-1.65Al 2O 3 -0.35Fe 2 O 3 KH= 2.80SiO 2 KH过高，熟料煅烧困难，必须延长煅烧时间，否则会出现f-CaO,同时窑的产量低，热耗高。KH过低，熟料煅烧容易，但熟料强度也低。 硅酸率：表示熟料中而SiO2的百分含量与AI2O3和Fe2O3百分含量之比。 SiO2 SM= Al2O3+Fe2O3 硅率随硅酸盐矿物与溶剂矿物之比而增减。如果熟料中硅率过高时，则煅烧时由于液相量显著减少，熟料煅烧困难，特别当氧化钙含量低，硅酸二钙含量高时，熟料易于粉化。硅率过低则熟料中硅酸盐矿物太少而影响水泥强度，且由于液相过多，易出现结大块，结圈等，影响窑的操作。 铝氧率：又称铝率或铝氧率，是表示熟料中氧化铝和氧化铁含量的质量比，也表示熟料熔剂矿物中铝酸三钙与铁铝酸四钙的比例。 Al 2O 3 IM= Fe 2O 3 铝率高，熟料中铝酸三钙多，相应铁铝酸四钙就较少，则液相粘度大，物料难烧。铝率过低，虽然液相粘度较小，液相中质点易于扩散，对硅酸三钙形成有利，但烧结范围变窄，窑内易结大块，不利于窑的操作。 生料的水份和细度对窑煅烧及熟料质量的影响
熟料煅烧质量的影响因素 优质熟料主要特征是C3S+C2S矿物含量高，碱含量低，矿物晶粒粒径较细小均匀，发育良好，当生料工艺质量参数和粉磨细度、颗粒粒径分布、化学成分、有害成分、率值等保持稳定不变的情况下，回转窑煅烧操作热工制度和煅烧温度、升温速率、峰值温度、保温时间、窑速和冷却速率等就决定了熟料硅酸盐矿物C3S和C2S的含量和活性，熟料中阿里特晶体尺寸发育大小，主要决定于水泥生料的易烧性和窑的煅烧操作热工制度的稳定。因此，回转窑的煅烧操作热工制度对硅酸盐水泥熟料煅烧质量产生重要影响，以下结合煤质，火焰形状和温度，熟料和煅烧温度，烧成带长度，窑型规格，窑速、升温速率和冷却速率等对熟料煅烧质量的影响作一初步探讨。 一、煤质的影响 一般回转窑煅烧用煤质量要求灰分A≤30%，挥发分V在18%～30%，发热量QDW≥5000kcal/kg，煤粉细度要求控制在8%～15%，实际上，我国当前由于优质煤炭供应紧张且价格较高，许多厂家实际达不到这一要求，由于煤粉燃烧后灰分全部沉落在烧成带的熟料颗粒表面上，造成熟料颗粒表面富硅化，从而改变熟料表层矿物成分，C3S含量下降，C2S含量上升，从而影响熟料质量，当前相应的对策措施，一是适度调整增加干法窑尾分解炉用煤量和降低窑头喷煤量，其比例控制在6:4左右，以增加分解炉中煤灰分与灼烧生料的混合程度，降低窑头煤灰对熟料质量的负面影响；二是采取窑尾分解炉与窑头喂煤质量分别控制，分解炉喂低热值煤，窑头喂高热值煤，可降低劣质煤对窑头熟料质量的不利影响。 二、火焰形状和温度的影响 火焰形状的调节一方面取决于煤粉的热值、灰分、细度和挥发分的大小，另一方面还取决于一次风的风速和风量大小，即窑头燃烧器的规格和性能，调整好窑火焰长度也就是调整好烧成带长度，也即调整控制了熟料在高温烧成带停留时间，火焰形状和长度影响到熟料中C3S矿物的晶粒发育大小和活性。因此，在烧高强优质熟料时，必须调整火焰长度适中，既不拉长火焰使烧成带温度降低，也不缩短火焰使高温部分过于集中，从而烧垮窑皮和耐火砖而不利于窑的安全运转，回转窑内火焰形状粗细必须与窑断面积相适应，要求比较充满近料而不触料，正常形状保持其纵断面为正柳叶形状。 当烧灰分高、热值低的劣质煤时，其一次风风速应适度加大，对于使用多通道喷煤管的窑应增加内、外净风风速和风量，使其火焰形状尽量控制不发散而形成正常火焰。 干法窑窑头火焰温度控制，视窑型大小而异，对于2000t/d以下的窑型一般控制在1650～1850℃之间，对于大型窑如5000t/d以上窑型，火焰温度控制在1750～1950℃的较高范围内比较有利，预分解窑内火焰温度取决于两部分因素：一是煤粉热值、灰分和细度，二是取决于二次风温大小，对于烧劣质煤的厂家提高二次风温尤其重要。对于易烧性差的生料和含碱高的生料，适当提高火焰温度，采用高温烧成有利于熟料质量的提高和碱分的充分挥发可获得低碱熟料。
