圆柱墩墩柱施工方案
一、工程概况
1.1、项目简介
重庆市涪陵至石柱高速公路由涪陵至丰都段和其支线丰都至石柱段组成，是国家高速公路网的补充，同时也是《重庆市高速公路网规划》的“三环十射三联线”骨架公路网中的“十射”的组成部分，是重庆市、贵州北部、四川南部地区通往长三角地区最快捷的公路运输通道，也是沪渝通道内最后建设的一段高速公路。
本项目的建设是重庆市实施西部大开发战略、努力实现全面建设小康社会奋斗目标的迫切需要，对提升重庆市外向型经济的发展有积极的促进作用，对重庆市建设统筹城乡的工作，对增强重庆市城区对三峡库区地区的经济辐射，进而使重庆逐步发展成为长江上游交通枢纽和经济中心具有十分重要的意义。
1.2、项目概况
B1标段起点桩号为K50+400，终点桩号为K66+000，全长15.776km（其中有两处断链：K51+808.827=K51+700,断链长108.827m；K57+858.802=K57+791.211,断链长67.591m）。本标段内桥梁主要有大坪上大桥、龙家沟大桥、沙溪沟特大桥、大田坝大桥、龚家大桥、大竹林大桥、土地岩中桥、石板滩大桥、生基坡1号大桥、生基坡2号大桥及半坡大桥。墩身主要有双圆柱墩，变截面双方柱墩、双柱实心墩和薄壁空心墩四种结构形式，其中圆柱墩截面形式较多。本标段内圆柱墩墩墩柱工程量如下：
表1-1桥梁墩柱工程量表
二、编制依据
1、重庆涪陵至丰都高速公路两阶段施工图设计（A3标段）。
2、《公路桥涵施工技术规范》JTJ041－2000。
3、《公路工程质量检验评定标准》JTG F80/1-2004。
4、重庆丰涪、丰石高速公路工程技术规范。
三、施工特点
1、桥位处地形复杂，场地狭小，不便于施工管理。
2、桥位处多为山谷大河，桥墩较高，施工难度较大。
3、墩身结构形式多样，模板投入较大。
四、施工总体方案
本标段内圆柱墩墩身均采用常规翻模施工法施工，翻模法施工即已浇筑完墩柱模板拆除时，顶节模板不予以拆除，进行上面墩柱模板施工时，以此节模板为基准，安装上层墩柱模板。
各座桥梁墩身施工平行作业。墩身外模采用定型钢模板，模板按1.5m分节，施工时用螺栓连接。
墩身高度在12m以下时，采取一次性浇筑施工；墩身高度大于12m时，采取翻模法分节浇注施工，第一节段浇注12m，然后根据现场施工条件分节段浇筑施工，同时要尽量减少施工缝。墩柱模板采用风缆固定，墩柱较高时，采取控制墩柱浇注分节高度来保证墩柱模板稳定。施工墩身遇墩系梁时，混凝土浇注至系梁底标高，然后施工墩系梁，之后再进行墩柱施工。
五、施工机械选用
施工机械选用：桥梁桥墩高度在30m以下时，采用汽车吊辅助施工；桥墩高度为30-50m时，墩多时采用塔吊辅助施工，仅为个别墩高时或个别墩柱由于地形限制采用井字架与卷扬机辅助施工，采取一级泵输送砼施工；桥墩高度大于50m 时采用塔吊辅助施工，采取一级泵输送砼施工。墩周边搭设施工脚手架或施工电梯作为施工上下通道。
六、墩柱施工
墩柱施工工艺图见图1。
图1 墩身施工工艺框图
6.1、准备工作
1）、墩柱开始施工前，用常规测量仪器和方法在桩顶系梁或桩顶面上测设出墩柱顺桥向、横桥向的轴线和平面轮廓线。
2）、墩身施工前首先进行墩身和承台结合部分的凿毛工作，清除接触面浮浆和松动石子，凿毛至露出粗骨料，并将结合面清洗干净。
3））、墩柱预埋筋清除干净调直。
6.2、钢筋安装
1）、墩柱钢筋由钢筋加工厂统一下料加工，运至现场，绑扎成型。
2）、竖向的主筋连接采用焊接或机械连接（直螺纹套筒）工艺，并保证竖向
主筋的顺直。在接头长度区段内，同一根钢筋不得有两个接头，配置在接头长度区段内的主筋其接头面面积的百分率应符合规范要求。其中焊接和机械连接接头长度区段内指35倍的钢筋直径长度范围内。
3)、主筋连接完成后，先按照设计图纸要求，在主筋上标注好刻度，进行加强钢筋圈的焊接施工，然后绑扎箍筋，绑扎箍筋时，扎丝头尽量弯向立柱内侧。间距均匀，误差满足规范要求。箍筋及加强圈钢筋的接头长度应满足规范的要求，单面焊接头不小于10倍钢筋直径，绑扎长度不小于35倍钢筋直径。
4）、钢筋绑扎要搭设施工脚手架，并搭设有上下通道或者采用施工电梯作为工人上下通道。脚手架搭设要符合规范要求。
5）为防止钢筋变形，箍筋除按图纸绑扎外，可间隔1.5m左右点焊接搭接主筋。
6）、施工时应随时用线垂检查钢筋骨架的垂直度，并及时调整，严格控制保护层厚度，钢筋与模板之间设置保护层垫块，垫块厚度不允许出现负公差，且正公差控制在5mm以内。在整个钢筋绑扎施工过程中应严格按照有关施工技术规范的要求进行。
7)、若墩系梁、盖梁采用牛腿法施工时，墩柱钢筋施工完毕后，应根据牛腿设计形式，进行预埋件施工，施工时注意预埋件的位置及标高。
8）、墩柱钢筋施工完毕经自检合格后，报监理工程师检查通过
6.3、模板安装
平面立面
圆柱墩模板示意图
1）、墩柱模板采用大刚度定型钢模板，模板分节高度为1.5m，每节分两半圆
块，模板加工时，法兰必须平整，以保证模板安装的垂直度。模板安装采用吊车或塔吊，人工辅助安装。
2）、墩柱钢筋经监理工程师检查通过后，方可进行墩柱模板的安装施工。
3）、墩柱模板安装前需对墩柱接触面进行清理,应保证立柱砼面的清洁，不得有油渍，不得有扎丝、废钢筋等施工杂物，不得有松散石子。
4）、墩柱模板安装前需进行清理，并均匀涂抹新机油作为脱模剂。
5）、模板安装时，安装的第一节模板下口先与未拆除模板用螺栓连接固定，上口用钢丝绳与墩柱钢筋栓接，或钢管支撑于脚手架，以免墩柱模板倾覆，导致安全事故。模板接缝用双面胶粘结，确保拼缝密封不漏浆。模板竖向接缝应保持上下统一。
6）、模板安装完后，用螺栓全部连接紧固，模板上口4个垂直方向用风缆拉牢。然后进行模板的复测工作，保证模板的垂直度满足要求。
7）、墩柱模板调整时，模板的垂直度采用正交法进行控制，即两个方向(互成90°)用全站仪控制模板的垂直度。
6.4、混凝土浇注
1）、模板钢筋安装就位自检合格后，经监理工程师检验合格后方可进行浇注砼。
2）、混凝土采用集中拌合，搅拌运输车运输至施工现场浇注。现场应严格控制坍落度，坍落度控制在设计范围以内；为确保砼外观色泽一致，砼中原材料必须采用自同一厂家、同一标号、同一品种规格材料进行拌制。
3）、砼浇筑时通过串筒入模，保证砼自由倾倒高度控制在2米以内，以不发生混凝土离析为度。
4）、在立柱混凝土浇注前，先对接触面进行洒水湿润，然后浇注一层厚度为10～20mm的水泥砂浆，浇注方法为砂浆由串筒直接浇注至混凝土接触面上。
5）、砼采用分层浇捣，分层厚度控制在50cm，使用插入式振捣器振捣，振捣器移动间距不应超过振动器作用半径的1.5倍，并与侧模保持5-10cm的距离。振捣时插入下层混凝土5-10cm，采取“快插慢拔”的振捣方法振捣，效果以不出气泡、混凝土不下沉及表面不泛浆为准。振捣要充分，防止过振和漏振现象的发生。
6）、振动时由外侧向中点布点，下层砼未振实，禁止上层料入模。
7）、做好模板支撑、固定工作，砼浇注时要随时进行墩顶位移的观测记录，
检查模板支撑是否松动，预留孔是否移位等，发现问题及时采取补救措施，确保浇筑的墩身垂直度、混凝土内实外光线形流畅。
8）、施工平台采用在墩身外侧搭施工脚手架，便于钢筋、模板安装及砼浇注时人员安全。对高墩柱的施工，行人扶梯必须同步搭设到作业面，保证作业人员上下行走安全。
6.5、拆模及养护
墩柱模板的拆卸采用吊车或塔吊进行，拆模时应小心，防止钢模板碰撞墩柱，同时拆下的模板应及时清理并涂脱模油。
模板拆下后应对墩柱表面及时进行清理，以确保立柱外观色泽一致，然后及时外包塑料薄膜，形成封闭式保湿养护。
模板拆除时，顶节模板不予拆除，作为下节墩柱施工的基准模板。混凝土浇注完成后，要及时对模板上口进行清理，保证模板法兰的清洁。同时拆卸过程中注意模板法兰的保护，避免其变形，以免影响模板的竖直度，增加模板的调整工作难度。
一节墩柱施工完毕后，要对混凝土面进行凿毛，凿毛要求和首次凿毛要求相同。凿毛完成后再进行下节墩柱的施工。
七、技术质量保证措施
7.1、建立以项目部为核心的质量保证体系，健全质量管理组织机构。
质量保证体系组织机构框图
7.2、质量管理组织机构采用定期和不定期相结合的工作方式开展质量检查工作。项目部质量管理组织机构每月组织一次质量检查和评比活动，并对检查结果进行通报。
7.3、从技术上保证质量，在各工序开展之前，编制相应的施工技术方案，并进行详尽的技术交底和质量达标操作程序交底。交底分两级进行，项目部一级和现场一级。
7.4、每日班组长组织作业人员进行班前讲话；班后对照作业对象填写各单项、分项工程验收评定表。
7.5、所有施工工序在施工完成后经施工队自检、项目部复检合格后，及时报请监理工程师检查确认，合格后方可施工下道工序。
7.6、作业队组实行上、下工序交接检查制度，并对主要项目、关键工序实行
跟踪检查，过程控制，做到预防为主，把质量事故隐患消灭在萌芽状态。
7.7、制定技术资料管理办法，严格按照《技术资料管理办法》要求进行技术资料的收集、整理、存档、做到及时准确完整。
7.8、各测量控制桩点要认真保护，施工中可能损毁的重要桩点要设好护桩，施工测量放线要反复校核。认真进行交接班，确保中线、水平及结构物尺寸位置正确。
7.9、施工所用的各种计量仪器设备定期进行检查和标定，确保计量检测仪器设备的精度和准确度，严格计量施工。
7.10、所有工程材料应事先进行检查，严格把好原材料进场关，不合格材料不准进场，保证使用的材料全部符合工程质量的要求。每项材料到工地应有出厂检验单，同时在现场进行抽查，来历不明的材料不用，过期变质的材料不用，消除外来因素对工程质量的影响。
7.11、做好质量记录:质量记录与质量活动同步进行，内容要客观、具体、完整、真实、有效，字迹清晰，具有可追溯性，各方签字齐全。由施工技术、质检、测试人员或施工负责人按时收集记录并保存，确保本工程全过程记录齐全。
7.12、砼拌合、运输、灌注必须按规范要求施工。灌砼时按规定频率取样制试块，养生后送指定试验室检验。
八、安全保证措施
8.1、建立以项目部为核心的安全保证体系，健全安全管理组织机构。
8.2、做好预防措施
为了使本合同立柱工程施工能够顺利进行，经理部强调“以人为本”，一切都围绕“人”来做文章。首先组织一批有墩身施工经验的人员进场，建立良好的工作基础；其次是对进场的员工进行高空作业安全培训和交底，项目经理部召开高空作业安全技术研讨专题会，对高空施工作业过程中可以预见或可能出现的风险进行了评估。项目部组织安全部和技术部人员对墩身、墩系梁及盖梁施工作业人员进行教育和安全技术交底工作，通过前期的努力，特别是通过学习，彻底扭转了部分员工对本施工区域或作业过程中存在的风险认识不足、盲目乐观的“轻敌”观念。
安全保证体系组织机构图框
项目经理部建立信息处理终端，及时与指挥部、监理、气象服务站以及相关方沟通和交流，获得相关信息后及时分析和处理。生产安全部门负责每天（或中长期）的气象收集和发布，当风力大于6级时停止高空作业并要求相关部门作好防风工作。
8.3、施工现场安全技术控制
（1）施工人员上岗施工一律配戴好个人劳动防护用品。特殊工种要经过专业的培训并持证上岗。
（2）机械安全管理措施：设备管理人员不得擅自离岗，对所有参加施工的机械设备和辅助工具进行作业前检查，发现隐患及时整改，禁止设备带故障运行。
（3）做到工前讲安全，工间查安全，工后评安全，使安全工作善始善终地贯穿于整个施工生产过程。
（4）安全用电措施：现场电工人员不准离开岗位，并经常检查用电设施是否
安全，做到专人专管，无证人员不准操作，保证施工用电安全。经常检查施工临时用电TN－S接零保护系统。
（5）施工安全员加强工作责任心，深入跟班作业及监督检查，杜绝一切事故的发生，确保施工安全。
（6）实行定期定全生产检查，各施工队每旬至少一次，班组每天上岗检查。对检查出的不安全因素和隐患应立即整改，一时整改不了的要限期整改，整改不力者要挂黄牌警告。
（7）在现场周围配备、设立并维修必要的标志牌，为施工人员和公众提供安全和方便。标志牌包括：警告与危险标志；安全与控制标志。
（8）施工用的各种机具设备和劳动保护用品，应定期进行检查和做必要的检验，保证其经常处于完好状态；不合格的机具设备和劳动保护用品严禁使用。
（9）电焊施工安全管理措施：电焊施工过程中，所用的焊丝与焊条必须具备质保单，焊接施工人员必须具备上岗证。
（10）严格遵守安全用电规程，现场配备专职电工，不准私接电线，做到一机一闸。
（11）、各项作业中严格按施工安全操作规程，不违章作业，发现事故苗头及时纠正。
（12）、严格执行《吊装安全技术规程》，在转运过程中，采取可靠的防护措施。
（13）、安装模板时，拧固模板螺栓的人员必须系安全带。
（14）、在模板起吊和安装过程中，吊物上面和下方禁止站人，模板安装过程中做到专人统一指挥。
（15）、模板安放到位后，及时进行限位和牵固，防止模板受到外力晃动与移位。
（16）、如需夜间施工，施工现场照明设施要满足施工需要，保证施工照明无盲区。专职安全员现场监控。
九、环境保护及文明施工
9.1、环境保护措施
1）、环境保护坚持“预防为主、防治结合”的方针，努力实现可持续发展战
略。
2）、全体施工人员集中学习环保知识，依工程特点制订切实可行的环保措施，专人负责落实、监督，加强检查和监督力度。
3)、施工中产生的污水、泥浆、生活污水等按分类处理、排放。生活垃圾有专人保洁运至环保要求的地点。
4)、调查摸清施工区域的水系，施工现场有良好的排水、汇水功能，做到不乱开挖，减小水土流失及污染。
5)、施工废料处理，尽量少占土地，选择荒地并结合改地造田。
6)、施工道路有洒水车洒水保养，确保不扬尘污染。砼拌和场地，搭设料棚，并远离居民点。
7)、散体、流体建筑材料的运输有覆盖措施，防止沿途撒漏飞扬。
9.2、文明施工
我们将严格按照招标文件有关章节具体要求和我公司有关文明施工的具体规定，制定严格的项目经理部文明施工管理条例和计划，全体进场员工必须认真遵守、严格执行，坚决做到文明施工，充分体现出我公司现代化施工企业的精神风貌。
1、制定严格的文明施工管理制度、条例、办法等，主要条款书写在标牌上挂在工区内醒目位置，时刻提醒职工认真遵守。
2、施工现场严格按标准化工地进行建设，如道路、栽树、种花草、场地围墙建设、临建房屋、材料堆放等；和当地搞好合作关系，确保施工顺利进行，使我们的工程真正成为民心工程。
3、做好施工现场各类机械设备和车辆分类划区安放停置工作；各种施工材料、构件均挂牌分类整齐堆放，按照不同材料相应要求确定其堆放方式及存放条件。
4、主要分项工程施工要设立施工告示牌，详细列出该项工程负责人员、工期、材料配备等情况，给予施工和检查都带来方便。
5、组织职工经常进行文明教育，以良好精神风貌积极投入工程建设中。
6、采取利用广播、张贴标语、报纸、电视等加强宣传工作，为重庆丰涪公路工程、业主和本企业树立良好形象。
7、设置正规醒目的标牌，书写本标段工程有关内容。
8、驻地和施工现场管理人员一律佩证上岗，兼职维持工区内施工秩序，防止
无关人员进入工区。各作业区、办公室、仓库、工作室等悬挂统一标牌，以示标识。
9、施工管理坚持以人文本，开展丰富多彩的文体娱乐活动，活跃职工精神生活。
中国中铁隧道集团有限公司海西高速公路网漳永联络线华安段 路基土建工程A8标段 圆柱式墩施工案 中国中铁 编制：______________________ 审核：______________________ 批准：______________________
2013年4月10日 目录 一、编制依据 (4) 二、编制原则 (4) 三、工程概况 (5) 四、施工案 (9) （一）、主要施工工艺流程 (9) （二）、主要施工技术 (9) 1、墩柱中心定位放样 (9) 2、支架施工 (10) 3、桥墩钢筋 (11) 4、墩柱模板 (13) 5、砼的浇筑 (15) 6、拆模及砼养生 (17) 五、质量保障措施 (18) （一）质量管理组织机构体系图 (18) （二）质量检查标准 (18) （三）质量保证措施 (22) （四）、墩柱外观质量控制 (23) （五）、墩柱施工常见问题的预防措施 (25) 六、安全措施 (28) （一）、安全管理组织机构 (28)
（二）、墩柱施工具体安全措施 (29) 七、文明施工措施 (32) 八、冬、雨期施工措施 (33) （一）、冬施准备............ 错误! 未定义书签。 （二）、防寒保温措施 ........... 错误! 未定义书签。 （三）. 雨季施工措施........... 错误! 未定义书签。 九、应急救援预案 (34) （一）、高空坠落事故应急救援预案 (34) （二）、重大触电事故应急救援预案 (35) （三）、机械倒塌事故应急救援预案 (36)
海峡两岸经济区高速公路网至永安联络段华安段A8 合同段 柱式墩施工案 一、编制依据 1、海峡两岸经济区高速公路网至永安联络段华安段 A 合同段两 阶段施工设计图； 2、交通部颁发的有关公路、桥涵工程技术标准、规、规程； 3、我集团公司与业主签订的漳永高速华安段A8 合同段施工合 同； 4、根据本合同段现场实际地形，结合我单位在多年从事高速公路、桥梁工程施工中积累的施工、管理经验。 5、漳永高速华安段A8合同段？总体施工组织设计？。 二、编制原则 1、遵循招标文件的各项条款； 2、认真贯彻执行对基本建设的针政策及建设强制性标准； 3、根据建设工期的要求，科学地安排施工顺序，重点突出节点工期的工程项目，统筹安排，确保本工程按合同工期完工； 4、尽可能采用流水施工作业和网络技术，制定出最合理的施工组织案，以进行连续、均衡而紧凑的施工； 5、提高机械化、标准化的施工水平，实现快速施工； 6、落实季节性施工措施，科学安排冬雨季施工，确保全年施工的连续性；
圆柱专项施工方案 一工程概况 我公司承接河阳山歌馆工程项目，位于张家港市风凰镇西凤路东侧，风恬公路北侧，用地面积26880㎡；建筑占地面积3269.54㎡，建筑面积3803.54㎡,水面占地面积11735㎡, ,道路场地占地面积2842㎡绿化占地面积8933.46，基中：风凰阁，学术中心，柱为C25钢筋混凝土圆柱。 本方案主要针对主体结构圆柱中涉及的技术和安全事项。 二、模板工程 1、模板设计配制原则： （1）保证混凝土结构和构件形状、尺寸和相互位置的正确。 （2）具有足够强度、刚度和稳定性，能可靠地承重砼浇筑时产生的竖向荷载和侧压力。 （3）构造尽可能简单、支拆方便，并便于钢筋的绑扎与安装及砼的浇筑和养护工艺要求。 模板接缝严密，无漏浆。 （4）拼制模板时，板边要找平刨直。木料上有节疤、缺口等弊病的部位，应放在模板反面或截去，钉子长度宜为模板厚度的2~2.5倍。合理安排进度。 （5）针对工程结构的具体情况，在确保工期、质量的前提下，尽量减少一次性投入，增加模板周转，减少支拆用工，并实现文明施工。。 2、模板支设材料 本工程学术中心及凤凰阁主体为混凝土框架结构，柱为圆形，故柱选用UPVC-6加筋管作为外模，木档搁栅采用50×100松木方料，支架采用Ф48×3mm钢管，标准扣件，钢管和扣件须经过检测，合格后方可投入使用，确保柱模刚度。 现场建立钢管、扣件使用台帐，落实专人加强钢管、扣件的维修保养工作。凡有裂纹、结疤、分层、错位、硬弯、毛刺、深划道和外径、壁厚端面偏差超过规范要求的钢管，有裂缝、变形、螺栓出现滑丝的扣件必须报废。 3、圆柱模板支设方法： 柱高一般为3.3米。排架扫地杆距基础距离不得超过200mm，必须沿纵横向连续设置，水平 杆步距1.8米，设三步。要求沿着支撑主梁立杆两侧连续通长设置剪刀撑，与地面夹角45~60 度为宜，剪刀撑与每根相交立杆均须用旋转扣件扣紧。 4、施工中应注意： a)柱配模前，项目施工技术人员、施工员对操作班组人员就施工技术专项方案，搭设要求，构
贵州省江口至瓮安高速公路 圆柱墩施工方案 编制： 审核： 审批： 中交第二公路工程局有限公司安江高速公路TJ1B合同段项目经理部 2014年4月
目录 一、编制依据 (1) 二、编制范围 (1) 三、编制目的 (1) 四、编制原则 (1) 五、工程概况 (2) 六、施工条件 (2) 1．地形、地貌 (2) 2．地质条件及气候 (2) 七、计划工期 (3) 1、施工组织 (4) 2、工地试验 (4) 3、工地测量 (4) 九、施工工艺 (4) 1、施工放样 (5) 2、脚手架搭设 (5) 3、钢筋加工及安装 (6) 4、模板制作及安装 (7) 5、混凝土浇注 (8) 6、砼养生 (9) 十、质量检验 (9) 1、质量要求 (9)
2、质量标准 (9) 九、施工人员组织建设计划 (10) 十一、T梁预制质量保证措施 (10) 1、质量管理资源配置 (10) 3、混凝土的拌制与运输 (11) 5、施工中主要采用的技术措施 (11) 十三、安全保证措施 (11) 十四、文明保证措施 (12) 十五、环境保护措施 (13)
圆柱墩施工专项方案 一、编制依据 1、交通部标准《公路桥涵施工技术规范》（JTGT F50-2011）； 2、交通部标准《公路工程质量检验评定标准》（JTGF80-1-2004）； 3、贵州省交通厅公路工程相关技术标准； 4、江口至瓮安高速公路TJ1B合同段两阶段施工图设计文件。 5、江口至瓮安高速公路施工合同文件相关规定。 6、江口至瓮安高速公路TJ1B合同段实施性施工组织设计。 7、《贵州省交通建设工程质量安全监督条例》。 二、编制范围 中交安江高速公路TJ1B合同段圆柱墩的施工方案（其中：大青山特大桥圆柱墩72根，竹林湾2#大桥圆柱墩26根，沙坪村大桥圆柱墩26根）。 三、编制目的 针对安江高速TJ1B项目实际情况，结合山区高速公路施工技术特点，细化具体施工方案，确保圆柱墩施工工程质量可控，施工生产安全顺利，进度满足总体工期安排需要。 四、编制原则 1、根据工程实际情况，合理制定施工方案与施工顺序。 2、制定切实可行的施工方案，采取新工艺、新材料、新技术、新设备，确保工程质量。 3、因地制宜，合理布置施工场地，尽量减少工程消耗，降低生产成
圆柱专项施工方案 一、工程概况 合肥凤凰城酒店位于安徽省合肥市经济技术开发区繁华大道南侧，松谷路西侧，是一个地上由酒店、公寓、写字楼三栋高层建筑和两栋多层裙房组成的建筑群，三栋高层建筑与裙房建筑在地下部分全部连通、地面以上全部脱开。总建筑面积平方米、其中地上总建筑面积约110462平方米。酒店部分地下3层、地上32层（含屋顶机房层），其中地上1~3层为商业、4层及4层以上均为高档四星级酒店，埋深约为米、室外地面以上建筑物总高度米；其中，酒店工程柱为直径1200mm的混凝土圆柱。 本方案主要针对主体结构圆柱中涉及的技术和安全事项。 二、模板工程 1、模板设计配制原则： （1）依据混凝土结构和构件形状、尺寸定制木模板。 （2）定制的木模板具有足够强度、刚度和稳定性，能可靠地承重砼浇筑时产生的竖向荷载和侧压力。 : （3）定制的木模板构造尽可能简单、支拆方便，并便于钢筋的绑扎与安装及砼的浇筑和养护工艺要求。模板接缝严密，无漏浆。 （4）针对工程结构的具体情况，在确保工期、质量的前提下，尽量减少一次性投入，增加模板周转，减少支拆用工，并实现文明施工。。 2、模板支设材料 凤凰城酒店主体为混凝土框架结构，柱为圆形，故圆柱选用定制的木模板作为外模，上下两圆形木模板之间采用32mm宽、厚，拉伸强度650MP/mm 的固定夹钢带进行固定，每个配件固定夹之间的间距平均为300mm，固定夹与垂直的模板加固时卡固要求平行，上紧螺丝。UV槽要对齐卡紧确保建筑圆模板的圆整度。 3、圆柱模板支设方法： 酒店地下室负三层层高高，地下室负二层层高高，地下室负一层层高高，首层、二层层高均 为，三层为，以上均为标准层层高。排架扫地杆距基础距离不得超过200mm，必须沿纵横 向连续设置，水平杆步距米。要求沿着支撑主梁立杆两侧连续通长设置剪刀撑，与地面夹角 45~60度为宜，剪刀撑与每根相交立杆均须用旋转扣件扣紧。(附Ф园柱模板结构验算)
圆柱墩施工方法 （1）测量放样 用全站仪精确放出墩柱中心点，按照墩柱直径放出墩柱位置线。报项目建设管理处工程师复核认可。 （2）墩柱根部凿毛及调平处理 根据所放出的墩柱位置线对系梁表面墩柱范围内进行凿毛处理，凿毛时一定要清除干净表面水泥浆，露出粗骨料，凿毛后用水将混凝土面冲洗干净。 混凝土表面处理干净后用高标号水泥砂浆对墩柱边线外做10cm宽的砂浆带，用水准仪控制相对高程在同一高程上。做砂浆带要保持墩柱的直径不能小于设计值。当调平砂浆带达到一定强度后才能进行模板安装。 （3）搭设脚手架 对墩柱周围的地基进行填平压实处理，在处理后的地基上放置5cm厚的木板作为脚手架的基础。在木板上放置底托对碗扣架支架调平，在墩柱四周用碗扣架搭设井字形施工脚手架，高度比墩柱高度稍高，爬架搭设要稳固，防止倾斜。为增加脚手架的稳定性，在已经拆模的墩柱上相隔一定距离用支架钢管将脚手架支撑在墩柱上，纵横向设置剪刀撑。在脚手架上搭设爬梯，设置栏杆并用安全网防护，方便上下作业，并在脚手架上搭设安全操作平台。 （4）钢筋制作及安装 钢筋笼在钢筋加工厂地统一按节段加工制作，用专用运输车运到施工现场，用吊车安装，墩柱钢筋笼主筋采用套筒连接。墩柱钢筋与桩基钢筋一一对应搭接，搭接长度要满足设计要求，搭接采用焊接。 焊接操作工人必须持证上岗，焊接前进行试焊，试件试拉不合格者不予上岗。
钢筋骨架制作要挂牌标识，标识牌明确焊接责任人及骨架用途地点。 墩身主筋采用直螺纹套筒连接技术施工， 将待加工钢筋夹持在设备的台钳上，开动机器，扳动给进装置，动力头向前移动，开始剥肋滚压螺纹，等滚压到调定位置后，设备自动停机并反转，将钢筋端部退出动力头，扳动给进装置将设备复位，钢筋丝头即加工完成。主筋在滚丝前必须切头，滚丝结束后对主筋端头进行打磨，保证两主筋对接严密。 将待连接钢筋丝头分别拧入连接器，用呆扳手将钢筋接头拧紧。拧紧力控制在不加长力臂的情况下，一人拧不动为止，且钢筋接头无完整丝扣外露。 主筋接高后，绑扎其它钢筋并保证钢筋位置、几何尺寸，同时确保钢筋骨架的稳定性。 采用预埋接头时，连接套一端应与钢筋拧紧，另一端上带有密封盖。 施工填写钢筋滚压直螺纹加工检验记录和钢筋滚压直螺纹连接质量检验记录。 严格控制骨架筋长度，下料时取正误差。钢筋笼起吊时要保证其垂直度，不可在钢筋笼不垂直的情况下与墩柱预埋钢筋进行焊接。 （5）模板安装 钢筋加工安装完成经项目建设管理处工程师检查合格后进行模板安装。模板采用定型钢模，每段由两个半圆片组成。在使用前对模板进行打磨抛光处理，再对处理好的模板均匀地刷一层专用模板油。 在立柱钢筋笼上按要求绑扎砂浆垫块，以保证保护层厚度达到设计要求。 模板用吊车安装。安装模板时先安装第一节墩柱模板，调平校正后再安装下一节模板。模板接缝应平整严密，在模板接缝之间安装胶带，保证接缝隙的严密，
圆柱墩墩柱施工方案 一、工程概况 1.1、项目简介 重庆市涪陵至石柱高速公路由涪陵至丰都段和其支线丰都至石柱段组成，是国家高速公路网的补充，同时也是《重庆市高速公路网规划》的“三环十射三联线”骨架公路网中的“十射”的组成部分，是重庆市、贵州北部、四川南部地区通往长三角地区最快捷的公路运输通道，也是沪渝通道内最后建设的一段高速公路。 本项目的建设是重庆市实施西部大开发战略、努力实现全面建设小康社会奋斗目标的迫切需要，对提升重庆市外向型经济的发展有积极的促进作用，对重庆市建设统筹城乡的工作，对增强重庆市城区对三峡库区地区的经济辐射，进而使重庆逐步发展成为长江上游交通枢纽和经济中心具有十分重要的意义。 1.2、项目概况 B1标段起点桩号为K50+400，终点桩号为K66+000，全长15.776km（其中有两处断链：K51+808.827=K51+700,断链长108.827m；K57+858.802=K57+791.211,断链长67.591m）。本标段内桥梁主要有大坪上大桥、龙家沟大桥、沙溪沟特大桥、大田坝大桥、龚家大桥、大竹林大桥、土地岩中桥、石板滩大桥、生基坡1号大桥、生基坡2号大桥及半坡大桥。墩身主要有双圆柱墩，变截面双方柱墩、双柱实心墩和薄壁空心墩四种结构形式，其中圆柱墩截面形式较多。本标段内圆柱墩墩墩柱工程量如下： 表1-1桥梁墩柱工程量表 二、编制依据 1、重庆涪陵至丰都高速公路两阶段施工图设计（A3标段）。 2、《公路桥涵施工技术规范》JTJ041－2000。
3、《公路工程质量检验评定标准》JTG F80/1-2004。 4、重庆丰涪、丰石高速公路工程技术规范。 三、施工特点 1、桥位处地形复杂，场地狭小，不便于施工管理。 2、桥位处多为山谷大河，桥墩较高，施工难度较大。 3、墩身结构形式多样，模板投入较大。 四、施工总体方案 本标段内圆柱墩墩身均采用常规翻模施工法施工，翻模法施工即已浇筑完墩柱模板拆除时，顶节模板不予以拆除，进行上面墩柱模板施工时，以此节模板为基准，安装上层墩柱模板。 各座桥梁墩身施工平行作业。墩身外模采用定型钢模板，模板按1.5m分节，施工时用螺栓连接。 墩身高度在12m以下时，采取一次性浇筑施工；墩身高度大于12m时，采取翻模法分节浇注施工，第一节段浇注12m，然后根据现场施工条件分节段浇筑施工，同时要尽量减少施工缝。墩柱模板采用风缆固定，墩柱较高时，采取控制墩柱浇注分节高度来保证墩柱模板稳定。施工墩身遇墩系梁时，混凝土浇注至系梁底标高，然后施工墩系梁，之后再进行墩柱施工。 五、施工机械选用 施工机械选用：桥梁桥墩高度在30m以下时，采用汽车吊辅助施工；桥墩高度为30-50m时，墩多时采用塔吊辅助施工，仅为个别墩高时或个别墩柱由于地形限制采用井字架与卷扬机辅助施工，采取一级泵输送砼施工；桥墩高度大于50m 时采用塔吊辅助施工，采取一级泵输送砼施工。墩周边搭设施工脚手架或施工电梯作为施工上下通道。 六、墩柱施工 墩柱施工工艺图见图1。

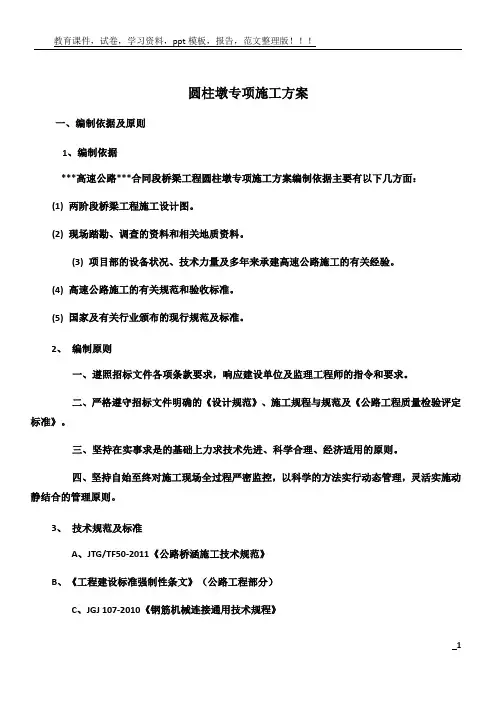

圆柱墩专项施工方案 一、编制依据及原则 1、编制依据 ***高速公路***合同段桥梁工程圆柱墩专项施工方案编制依据主要有以下几方面： (1) 两阶段桥梁工程施工设计图。 (2) 现场踏勘、调查的资料和相关地质资料。 (3) 项目部的设备状况、技术力量及多年来承建高速公路施工的有关经验。 (4) 高速公路施工的有关规范和验收标准。 (5) 国家及有关行业颁布的现行规范及标准。 2、编制原则 一、遵照招标文件各项条款要求，响应建设单位及监理工程师的指令和要求。 二、严格遵守招标文件明确的《设计规范》、施工规程与规范及《公路工程质量检验评定标准》。 三、坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则。 四、坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理，灵活实施动静结合的管理原则。 3、技术规范及标准 A、JTG/TF50-2011《公路桥涵施工技术规范》 B、《工程建设标准强制性条文》（公路工程部分） C、JGJ 107-2010《钢筋机械连接通用技术规程》 ⑵、交通部标准 A、JTG F80/1-2004《公路工程质量检验评定标准》 ⑶、其他标准
