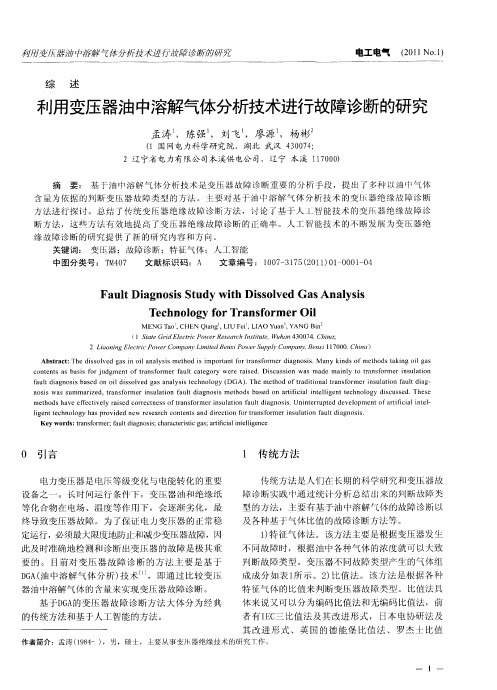

浅谈变压器油中溶解气体分析与故障诊断摘要：在电力系统的各种电气设备中，变压器是其重要的组成部分。采用油中溶解气体分析（dga）技术对变压器故障进行早期故障诊断，可减少变压器不必要的事故停用，对保证电力系统安全可靠运行有较大的作用。文章对变压器油中溶解气体的组分及故障诊断方法进行了分析讨论。
关键词：变压器油中溶解气体故障诊断
变压器是电力系统中最重要的设备，用途非常广泛。变压器内的绝缘油和有机绝缘材料随着运行时间的增加，在热和电的长期作用下会逐渐老化和分解，并产生极少量的气体，这些油中溶解气体包括氢气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳等。但是，当变压器内部出现故障时，油中气体的含量就会发生很大的变化。随着故障的发展，当产气量大于溶解量时，便有一部分气体以游离气体的形态释放出来。实践证明，绝大多数的变压器初期缺陷都会出现早期迹象，因此，测量分析溶解于油中的气体含量就能尽早的发现变压器内部故障。
一、油中溶解气体的成分分析
变压器绝缘材料热分解所产生的可燃和非可燃性气体达20种左右。因此，为了有利于变压器内部故障判断，选定必要的气体作为分析对象是很重要的。目前国内外所分析的气体对象是不统一的，我国按dl/722-2000要求一般分析9种或8种气体，最少必须分析七种气体。变压器中的故障特征气体种类为：o2、n2、h2、ch4、
变压器油中溶解气体在线监测方法研究
摘要 (3) 1. 导言 (4) 2. 国内外发展现状及发展趋势 (6) 3. 变压器油中溶解气体在线监测方法的基本原理 (9) 3.1.变压器常见故障类型 (9) 3.2.变压器内部故障类型与油中溶解特征气体含量的关系 (10) 4. 基于油中特征气体组分的故障诊断方法 (14) 4.1.特征气体法 (14) 4.2.三比值法 (15) 4.3.与三比值法配合使用的其它方法 (17)
摘要 电力变压器是电力系统中最主要的设备，同时也是电力系统中发生事故最多的设备之一，对其运行状况实时监测，保证其安全可靠运行，具有十分重要的意义。变压器油中溶解气体的组分和含量在一定程度上反映出变压器绝缘老化或故障的程度，可以作为反映设备异常的特征量。如何以变压器油中溶解气体在线监测为手段，实现对运行变压器潜伏性故障的诊断和预测，是本文的出发点。 本文的目标是研究基于油中溶解气体分析（DGA）的电力变压器状态监测与故障分析方法，通过气体色谱分析方法实现对变压器油中溶解的七种特征气体（氢气H2、甲烷CH4、乙炔C2H2、乙烯C2H4、乙烷C2H6、一氧化碳CO、二氧化碳CO2)组分含量在线实时监测，从而达到对电力变压器工作状态的诊断分析。
1.导言 现代社会对能源的巨大需求促进了电力工业的飞速发展。一方面是单台电力的容量越来越大；另一方面是电力网向着超高压的方向发展，并正组织成庞大的区域性甚至跨区域的大电网。然而，随着电力设备容量的增大和电力网规模的扩大，电力设备故障给人们的生产和现代生活所带来的影响也就越来越大。这就要求供电部门在不断提高供电质量的同时，要切实采取措施来保证电力设备的正常运行，以此来提高供电的可靠性。长期以来形成的定期检修已不能满足供电企业生产目标。激烈的市场竞争迫使电力企业面临着多种棘手的问题，例如如何提高设备运行可靠性、如何有效控制检修成本、合理延长设备使用寿命等。因此，状态检修已成为必然。而状态检修的实现，必须建立在对主要电气设备有效地进行在线监测的基础上，通过实时监测高压设备的实际运行情况，提高电气设备的诊断水平，做到有针对性的检修维护，才能达到早期预报故障、避免恶性事故发生的目的。由此可见，以变压器状态监测为手段，随时对其潜伏性故障进行诊断和预测以及跟踪发展趋势是十分必要的。 对于大型电力变压器，目前几乎大多是用油来绝缘和散热，变压器油与油中的固体有机绝缘材料在运行电压下因电、热、氧化和局部电弧等多种因素作用会逐渐变质，裂解成低分子气体；变压器内部存在的潜伏性过热或放电故障又会加快产气的速率。随着故障的缓慢发展，裂解出来的气体形成气泡在油中经过对流、扩散作用，就会不断地溶解在油中。同一类性质的故障，其产生的气体量随故障的严重程度而异。由此可见，油中溶解气体的组分和含量在一定程度上反映出变压器绝缘老化或故障的程度，可以作为反映电气设备电气异常的特征量。 溶解气体分析(Dissolved Gas Analysis简称DGA)是诊断变压器内部故障的最主要技术手段之一。根据GB/T7252-2001《变压器油中溶解气体分析和判断导则》，可以通过分析油中7种分析组分H2、C2H2、C2H4、C2H6、CH4、CO和CO2的含量来判断并分析故障。通过从油样中分离出这些溶解气体，并利用色谱技术对其进行定量分析。变压器油中溶解的各种气体成分的相对数量和形成速度主要取决于故障点能量的释放形式及故障的严重程度，所以根据色谱分析结果可以进
电力变压器的故障诊断分析
————————————————————————————————作者：————————————————————————————————日期：
学号________________ 密级________________ 大学本科毕业论文 电力变压器的故障诊断分析 院（系）名称： 专业名称： 学生姓名： 指导教师： 二○一一年十月
郑重申明 本人呈交的学位论文，是在导师的指导下，独立进行研究工作所取得的成果，所有数据、图片资料真实可靠。尽我所知，除文中已经注明引用的内容外，本学位论文的研究成果不包含他人享有著作权的内容。对本论文所涉及的研究工作做出贡献的其他个人和集体，均已在文中以明确的方式标明。本学位论文的知识产权归属于培养单位。 本人签名：日期：
BACHELOR'S DEGREE THESIS OF WUHAN UNIVERSITY Power transformer fault diagnosis and analysis College ： Subject ： Name ： Director ： Oct 2011
目录 摘要 (7) 第一章电力变压器故障检测绪论 (9) 1.1造成变压器故障的原因 .................... 7错误!未定义书签。 1.2变压器故障的种类 (8) 第二章电力变压器故障检测的现状 (9) 第三章目前电力变压器故障检测存在的问题. (11) 第四章电力变压器故障诊断的方法 (12) 4.1油中溶解气体分析法 (12) 4.1.1单项成分超标分析法 (13) 4.1.2特征气体色谱的分析和判断 (13) 4.2 在线检测技术 (14) 4.2.1 局部放电在线监测 (15) 4.2.1油中气体含量的在线监测 (16) 4.4.3绕组故障的在线监测 (17) 4.3 建立完备的变压器历史资料库 (18) 结束语 (20) 参考文献 (21) 致 谢 (22)
变压器油中溶解气体的成分和含量 与充油电力设备绝缘故障诊断的关系 摘要：介绍了通过分析变压器油中溶解气体的成分和含量以判断充油电力设备故障的机理和方法。 关键词：变压器；变压器油；气相色谱法；比值法 1 前言 气相色谱法一直是国内外许多电力设备制造厂作为检验质量、开发新产品的有力工具。实践证明，用气相色谱法能有效地发现充油电力设备内部的潜伏性故障及其发展程度，而利用其他电气试验方法很难发现某些局部发热和局部放电等缺陷。故在1999年颁布执行的电力设备预防性试验规程中，把油中气体色谱分析放在“电力变压器及电抗器”试验的首位。某些变压器厂家在其产品中还装设了DGA(dissolved gas analysis，即溶解气体分析)自动检测报警系统。 2 故障分析的机理 充油的电力设备(如变压器、电抗器、电流互感器、充油套管和充油电缆等)的绝缘主要是由矿物绝缘油和浸在油中的有机绝缘材料(如电缆纸、绝缘纸板等)所组成。其中 矿物绝缘油即变压器油，是石油的一种分镏产物，其主要成分是烷烃(C n H 2n+2 )、环烷族饱 和烃(C n H 2n )、芳香族不饱和烃(C n H 2n-2 )等化合物。有机绝缘材料主要是由纤维素(C 6 H 10 O 5 ) n 构成。在正常运行状态下，由于油和固体绝缘会逐渐老化、变质，会分解出极少量的气 体(主要有氢H 2、甲烷CH 4 、乙烷C 2 H 6 、乙烯C 2 H 4 、乙炔C 2 H 2 、一氧化碳CO、二氧化碳CO 2 等7种)。当电力设备内部发生过热性故障、放电性故障或受潮情况时，这些气体的产
量会迅速增加。表1列出气体的种类与外施能量的关系。 这些气体大部分溶解在绝缘油中，少部分上升在绝缘油的面上，例如变压器有一部分气体从油中逸出进入气体继电器(瓦斯继电器)。经验证明，油中气体的各种成分含量的多少和故障的性质及程度直接有关。因此在设备运行过程中，定期测量溶解于油中的气体组织成分和含量，对于及早发现充油电力设备内部存在的潜伏性故障有非常重要的意义。 表1 气体种类与外施能量的关系 气体CO CO2H2CH4C2H6C2H4C2H2 能量/J 3特征气体色谱的分析和判断 判断有无故障的两种方法 与油中溶解气体的正常值作比较判定有无故障 若氢和烃类气体不超过表2所列的含量，则认为电力设备运行正常。 表2 油中溶解气体的正常值 气体成分H2CH4C2H6C2H4C2H2总烃(C1+C2) 正常极限值/μ1004535555100 根据总烃产气速率判定有无故障 当总烃含量超过正常值时，应考虑采用产气速率判断有无故障。绝对产气速率V：
10kV配电变压器故障分析与诊断技术研究史闯 发表时间：2019-07-15T14:10:08.747Z 来源：《当代电力文化》2019年第04期作者：史闯 [导读] 配电变压器作为直接面向用电终端客户供电的电力设备，也是电力公司电力供应的主要设备，其中10KV配电变压器拥有数量最多，关系配电网是否可靠运行。 国网宁夏电力有限公司中卫供电公司，宁夏中卫 755000 摘要：在我国电力配电网中，配电变压器作为直接面向用电终端客户供电的电力设备，也是电力公司电力供应的主要设备，其中10KV 配电变压器拥有数量最多，关系配电网是否可靠运行。10KV配电变压器应用于国计民生的各个领域，遍布城乡各个角落。 关键词：变压器；故障；分析；诊断；配电网 1配电变压器的意义 配电变压器，顾名思义其实就是改变电压的场所。我们知道电力系统网络是个庞大的网络系统，就像是南水北调、西气东输这类工程一样，我国的电力系统也在逐渐的发展成一个联通的网络系统，这个时候变电站的存在就显得格外重要。我们知道发电厂的电能都是要往外输送的，为了能够将发电厂出来的电能输送到较远的地方，我们必须将电压升高，改为高压电，在送到用户的用电场所的时候再将其电压降低，这一系列的工作是要靠变电站来完成的。变电站的主要设备是开关和配电变压器。在整个的电力系统中，配电变压器具有核心作用，就负责进行电流的升降压以及配电处理，然后经由输电线路向外运输。近些年来，随着智能化、信息化、科技化的迅速发展，变电站对于内外部的相关电气设施设备的安装与调试工作都在如火如荼的进行，综合考虑全面工作的后期检测与维修工作，维护电力系统的整体稳定性和安全性，为我们的用户百姓提供安全优质全面的服务，配电变压器是至关重要的。 2配电变压器发生故障原因分析 配电变压器因多种原因会导致其无法安全运行，通过对工作总结也可以发现，导致故障发生的主要原因有以下几点。 2.1绝缘性能降低 通过对过去的10年中在造成故障的起因分析，绝缘性能下降是导致配电变压器故障的重要主因之一。由于变压器绝缘老化，绝缘性能降低，极易因外部原因导致故障的产生与扩大。通常情况下，变压器的正常运行时间应为30－40年，有资料显示，因绝缘性能降低，导致变压器平均的使用寿命为17年左右，如果变压器使用时间超过20年，其因绝缘性能降低导致故障发生明显增加，无法保证供电网供电的可靠性与安全性。 2.2配电线路涌流 线路涌流也常称为线路干扰，产生的主要原因是误操作、有载调压分接头拉弧、变压器解并列等因素导致的闪络、线路故障、操作过电压、电压峰值、其他输配方面影响等配电网异常状况产生，进而导致变压器产生故障。通过相关数据分析也可以看出，在变压器故障中，这类起因在变压器故障中占有很大一部分的比例，因此，必须加以重视。 2.3潮湿 潮湿导致的变压器故障主要是由于变压器安装和使用环境出现改变，如顶盖渗漏、积水浸入、管道渗漏、水分沿配件或套管进入油箱或者绝缘油中存在水分等。 2.4雷电波冲击 变压器遭受雷电波，常见于雷电多发季节或区域，现在通常情况下，除非产生十分明显的雷击现象，一般都是会此类冲击产生的故障按“线路涌流”进行处理。 2.5维护、保养工作不到位 维护、保养工作不到位，也易导致变压器产生故障，这方面产生原因主要有变压器初始安装存在缺陷、变压器保护装置缺失、冷却剂泄漏、腐蚀、污垢未及时清查等。 2.6过载 如果变压器长期工作于超过其设计功率的状态，就会出现“小马拉大车”现象，而过负荷又会导致变压器出现温度升高，超出其设计运行温度，过高的温度对变压器的绝缘产生破坏，进而降低其绝缘性能，导致变压器发故障。 2.7连接不牢固 连接不牢固可能产生于变压器生产工艺和安装的某一个环节，也可能因维护不到位所导致，也有的是因为变压器不同性质金属之间的不当配合，有的是螺栓连接间的紧固不恰当。而随着电力设备生产工艺和安装工艺不断提升，此类现象在近些年有了很大改善，但仍需要给予充分的重视，尤其是重视设生产质量的检验、安装验收、设备维护等诸多环节。 3故障分析 3.1初步研判 智能配电网运行监控平台每个小时从用电信息采集系统调取各台区电压、电流等数据信息，供运维检修人员对辖区内台区负荷进行监控。通过智能配电网运行监控平台，该台区故障前负荷监控曲线，数据显示：该变压器故障前负荷未出现过载现象，初步研判故障原因为设备内部原因。 3.2吊芯检查 变压器故障原因错综复杂、形式多样化，为更准确、更直观、更深层次地发现其故障原因，试验人员对该变压器进行吊芯检查。检查情况：变压器油发黑，有焦糊气味；变压器器身上表面存在大量碳化及绕组融化后产生的铜瘤；变压器低压绕组B铜排引线出头与夹件之间有明显放电痕迹；变压器高压绕组外观良好，低压绕组C相严重变形；铁芯拆除后，低压C绕组因短路，其铜箔已经熔断。 3.3故障原因分析 根据吊芯数据分析，可以判定变压器内部出现了短路，且短路后变压器又经过了连续运行，直至铜箔在短路电流运行下，变形、绝缘大量击穿而出现了更严重的短路。分析引起变压器短路的原因可能为以下情况：由变压器低压B相绕组出头铜排引线及弯板夹件之间的灼烧痕迹可以看出，该变压器在运行过程中，其负载线路可能遭受过大气过电压（雷电）情况。 当低压输电线路遭受雷击时，雷电形成的过电压会使低压绕组对地产生放电，同时造成变压器绕组的绝缘损伤，使变压器绕组绝缘产
变压器油中气体分析 通过培训掌握绝缘油中气体含量分析，气相色谱技术是近年来兴起的一项新技术，能够对运行中的变压器进行实时监测，通过采集变压器箱体内的少量油样，分析油中气体的组分及其含量，就可以判断变压器是否存在故障、故障的性质以及故障的大致部位。 油浸式变压器一旦出现故障，将造成影响现场生产，甚至造成机组停机，损失巨大。及时了解油浸变压器内部运行情况并发现故障苗头，对保证变压器安全、可靠、优质运行有十分重要的意义。 一、气相色谱法的原理和意义 色谱法它是一种物理分离技术。它的分离原理是使混合物中各组分在两相间进行分配，其中一相是不动的，叫做固定相，另一相则是推动混合物流过此固定相的流体，叫做流动相。当流动相中所含的混合物经过固定相时，就会与固定相发生相互作用。由于各组分在性质与结构上的不同，相互作用的大小强弱也有差异。因此在同一推动力作用下，不同组分在固定相中的滞留时间有长有短，从而按先后秩序从固定相中流出，这种借在两相分配原理而使混合物中各组分获得分离的技术，称为色谱法。当用液体作为流动相时，称为液相色谱，当用气体作为流动相时，称为气相色谱。 气相色谱法的一般流程主要包括三部分：载气系统、色谱柱和检测器。 当载气携带着不同物质的混合样品通过色谱柱时，气相中的物质一部分就要溶解或吸附到固定相内，随着固定相中物质分子的增加，从固定相挥发到气相中的试样物质分子也逐渐增加，也就是说，试样中各物质分子在两相中进行分
配，最后达到平衡。这种物质在两相之间发生的溶解和挥发的过程，称分配过程。分配达到平衡时，物质在两相中的浓度比称分配系数，也叫平衡常数，以Ｋ表示，Ｋ＝物质在固定相中的浓度／物质在流动相中的浓度，在恒定的温度下，分配系数Ｋ是个常数。 由此可见，气相色谱的分离原理是利用不同物质在两相间具有不同的分配系数，当两相作相对运动时，试样的各组分就在两相中经反复多次地分配，使得原来分配系数只有微小差别的各组分产生很大的分离效果，从而将各组分分离开来。然后再进入检测器对各组分进行鉴定。 不同的故障会产生不同的主要特征气体和次要特征气体，这些故障气体的组成和含量与故障类型及严重程度有密切关系。分析溶解于油中的气体，就能尽早发现设备内部存在的潜伏性故障，并可随时监视故障的发展状况。因此，国家规程对于变压器油中各种气体的含量有着明确而严格的要求。特别是对于乙炔，它是反映故障放电的主要指标，一旦出现，就可能是变压器内部严重故障的反应。因此对于变压器油中乙炔的含量应严格要求和追踪。对于出现含乙炔的变压器油的变压器，应严格按规定进行追踪分析判断，并结合电气试验，对变压器内部运行做出正确的分析判断。当变压器油中的油气组分超标时，我们可以认为其设备内部就可能存在故障。气相色谱技术的运用充分解决了这一难题。变压器油气的色谱分析及色谱追踪试验，能够真实有效的反映设备的运行情况，对于尽早发现设备内部过热或放电性故障，及早预防保证设备的正常运行，有着重要的作用。 二、绝缘油气体在线装置工作原理 变压器在发生故障前，在电、热效应的作用下，其内部会析出以H2为主的
编号：AQ-JS-03420 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 应用油中溶解气体分析法判断 变压器故障 Application of dissolved gas analysis in oil to judge transformer fault
应用油中溶解气体分析法判断变压 器故障 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 1根据油中溶解气体进行变压器故障诊断 变压器油是由具有不同键能的化学键键合在一起的碳氢化合物分子组成的。它作为良好的介质材料在变压器中起绝缘、散热、灭弧等作用，并有其特殊的性能。 在正常运行条件下，变压器油和固体绝缘材料由于受到电场、热、水分、氧的作用，随时间而发生速度缓慢的老化现象，产生少量的氢、低分子烃类气体和碳的氧化物等。 当变压器在故障状态下运行时，故障点周围的变压器油温度升高，其化学键断裂，形成多种特征气体。因不同键能的化学键在高温下有不同的稳定性，根据热力动力学原理，油裂解时生成的任何一种气体，其产气速率都随温度而变化，在一特定温度下达到最大
值。随着温度的上升，最大值出现的顺序是：甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)。在温度高于1000℃时，还有可能形成碳的固体颗粒及碳氢聚合物。故障下产生的气体通过运动、扩散、溶解和交换，将热解气体分子传递到变压器油的各部分。 油中溶解气体分析法就是根据故障下产气的累计性、故障下的产气速率和故障下产气的特性来检测与诊断变压器等充油电气设备内部的潜伏性故障的。 2采用色谱法分析变压器故障的注意事项 (1)发现特征气体组分含量增长时，应缩短跟踪分析周期，并结合历史数据、产气速率、负荷情况、电气试验、新投运设备出厂前的状况、检修工艺流程等，确定故障是由于电路还是磁路或是其它原因，如辅助设备、设备材料、检修工艺等引起的，以缩小检修时的故障查找范围。 (2)由于取样阀中某些特殊的材料(如含镍不锈钢合金等)的催化作用，生成大量的氢气聚集在取样阀周围；取样阀在进行焊接后，大量在高温下产生的特征气体同样会聚集在取样阀的周围，此时取
变压器油中溶解气体分析与诊断 摘要 变压器在线监测及故障诊断技术，对提高电力系统的安全稳定性具有十分重要的意义。其中基于油中溶解气体分析的在线监测技术是变压器在线监测中最普遍，也是最重要的技术。目前己投入使用的油中溶解气体在线监测系统普遍存在一些不足，如检测气体种类少、准确度及精确度不高、体积大、成本高等。 本文对变压器油色谱在线监测及故障诊断系统进行了研究，分析了其它色谱在线监测方法的种种不足，对其进行了改进，设计了一套变压器油在线监测系统，能够及时、准确地监测变压器油中溶解的各种特征气体，实时地反映设备的运行状态，并对故障诊断算法进行了仿真。在获得真实可靠的监测数据的基础上，建立了一个诊断模型，并对该模型进行了仿真，仿真结果表明三比值法、四比值法等故障诊断方法有一定的优越性，能够比较准确地定性和定量地对故障做出判断，为电力运营部门提供有用的决策依据。 分析了变压器油中溶解气体的发展变化规律，研究了变压器油中溶解气体和故障类型之间的关系。对常用的三比值模型进行深入研究，总结了各种模型的特点和适用范围。论述了用三比值进行变压器油中溶解气体分析，诊断和预测变压器故障的有效性和可行性。 关键词：变压器油中溶解气体在线监测故障诊断
目录 第一章绪论 (4) 1.1变压器 (4) 1.1.1变压器的分类 (4) 1.1.2电力变压器的选型原则 (6) 1.1.3变压器的作用及其意义 (13) 1.2变压器油 (14) 1.2.1变压器油简介 (14) 1.2.2变压器油国内外发展现状 (15) 第二章.变压器油中溶解气体分析与诊断 (17) 2.1.利用CO、CO2浓度及CO2/CO比值诊断固体绝缘老化 (17) 2.2.利用mL(CO2+CO)/g(纸)诊断变压器绝缘寿命 (19) 2.3利用油中糠醛分析诊断变压器绝缘老化 (20) 2.3.1概述 (20) 2.3.2.油中糠醛含量测试方法 (21) 2.3.4利用油中糠醛诊断变压器绝缘寿命 (23) 2.4固体绝缘老化的综合诊断 (29) 3 变压器油的运行维护 (30) 3.1变压器油的选择 (30) 3.1.1变压器油的质量标准 (30) 3.1.2变压器油在低温下的特性 (31) 3.2 混油、补油和换油 (33) 3.2.1 混油和补油 (33) 3.2.2换油 (34) 3.3 运行变压器油的防劣措施 (36) 3.3.1 隔膜密封装置 (36) 3.3.2 净油器 (37) 3.4 变压器油的金属减活（钝化）剂 (42)
变压器 TRANSFORMER 2000 变压器油中溶解气体的成分和含量 与充油电力设备绝缘故障诊断的关系 张利刚 摘要：介绍了通过分析变压器油中溶解气体的成分和含量以判断充油电力设备故障的机理和方法。 关键词：变压器；变压器油；气相色谱法；比值法 中图分类号：TM411；TM406 文献标识码：B 文章编号：1001-8425(2000)03-0039-04 Relation between the Composition & Contents of Dissolved Gases in Transformer Oil and Insulation Fault Diagnosis of Oil-Filled Power Equipment ZHANG Li-gang Abstract:The mechanism and method of estimating the oil-filled power equipment fault through analyzing the composition & contents of dissolved gases in transformer oil are introduced.
Key words:Transformer; Transformer oil; Gas Chromatography; Ratio method 1 前言 气相色谱法一直是国内外许多电力设备制造厂作为检验质量、开发新产品的有力工具。实践证明，用气相色谱法能有效地发现充油电力设备内部的潜伏性故障及其发展程度，而利用其他电气试验方法很难发现某些局部发热和局部放电等缺陷。故在1999年颁布执行的电力设备预防性试验规程中，把油中气体色谱分析放在“电力变压器及电抗器”试验的首位。某些变压器厂家在其产品中还装设了DGA(dissolved gas analysis，即溶解气体分析)自动检测报警系统。 2 故障分析的机理 充油的电力设备(如变压器、电抗器、电流互感器、充油套管和充油电缆等)的绝缘主要是由矿物绝缘油和浸在油中的有机绝缘材料(如电缆纸、绝缘纸板等)所组成。其中矿物绝缘油即变压器油，是石油的一种分 镏产物，其主要成分是烷烃(C n H 2n+2 )、环烷族饱和烃(C n H 2n )、芳香族不饱 和烃(C n H 2n-2 )等化合物。有机绝缘材料主要是由纤维素(C 6 H 10 O 5 ) n 构成。在 正常运行状态下，由于油和固体绝缘会逐渐老化、变质，会分解出极少 量的气体(主要有氢H 2、甲烷CH 4 、乙烷C 2 H 6 、乙烯C 2 H 4 、乙炔C 2 H 2 、一氧 化碳CO、二氧化碳CO 2 等7种)。当电力设备内部发生过热性故障、放电性故障或受潮情况时，这些气体的产量会迅速增加。表1列出气体的种类与外施能量的关系。 这些气体大部分溶解在绝缘油中，少部分上升在绝缘油的面上，例如变压器有一部分气体从油中逸出进入气体继电器(瓦斯继电器)。经验
电力变压器常见故障分析及处理 一、常见故障分析 1、内部声音异常 正常运行的变压器，会发出均匀的电磁交流声，在变压器运行不正常时，有时会出现声音异常或声音不均匀。造成该现象的主要原因：变压器过负荷运行时，内部会发出很沉重的声音，在内部零件发生松动的情况下，会有不均匀的强烈噪声发出。假如未夹紧铁芯最外层硅钢片，则会在运行时产生震动，发出噪音。此外，变压器发出异响还有可能是由于变压器顶盖螺丝松动所致。 变压器内部过电压时，会导致铁芯接地线断路，或一二次绕组对外壳闪络，在外壳及铁芯感应出高电压，使变压器内部发出噪音。假如变压器内部发生击穿或者接触不良，会由于放电而发出吱吱的声音。若发生短路或接地，将有较大的短路电流出现在变压器绕组中，使其发出大且异常的声音。若设备有可能产生谐波，或将大容量的用电设备接在变压器负载上，则易产生较大的启动电流会使变压器发出异常噪音。 2、瓦斯保护故障 一种情况是发生了瓦斯保护信号动作。瓦斯保护其动作灵敏可靠，变压器内部大部分故障都可被瓦斯保护有效监视。在瓦斯保护信号动作发生后，即可恢复到正常音响信号，对变压器的运行情况严密监视。 一般来讲，有几种原因可以引起瓦斯保护动作：一是在变压器进行滤油或加油时，没有及时排出带入变压器内部的空气，变压器运行时油温升高，逐渐排出内部空气，引发瓦斯保护动作；二是变压器发生穿越性短路，或者由于内部故障产生气体而引发瓦斯保护动作。 当发生瓦斯保护信号动作时，若检查中未发现异常，就要立刻对瓦斯继电器中的气体进行收集，并分析试验。假如气体不燃烧且无色无味，则可认为变压器内部被空气侵入，这种情况下，变压器是正常运行的，只需立即将瓦斯继电器中的气体放出即可，同时注意观察信号动作时间间隔是否越来越长，直至不久消失。假如气体是可燃的，则可证明变压器发生了内部故障，应将变压器立刻停止运行，并进行电气试验，查找事故原因，送去检修。 另一种情况是发生了瓦斯保护动作与跳闸。发生此情况的原因有以下几种：首先是有严重故障发生在变压器内部；此外还有保护装置二次回路发生了故障；假如变压器是大修后或者新近安装投入运行的，有可能因为变压器油中含有的空气过快分离而造成保护动作与跳闸；还有一种原因是由于变压器内的油位下降速度过快而引起。在发生瓦斯保护动作与跳闸后，值班人员应立即解除工作变压器，对其外部实施检查。检查其防爆门是否完整、是否有绝缘油喷溅现象、外壳是否鼓起、油位是否正常等。然后分析收集的气体，对变压器内部故障的性质进行鉴定，检修完毕，并经试验合格后，方可再次投运。 3、自动跳闸故障 发生自动跳闸故障时，应进行外部检查，查明保护动作情况。假如在检查之后，确认是由于人员误动作或者外部故障，而不是内部故障引起的，则可越过内
变压器油气相色谱分析 一、基本原理 正常情况下充油电气设备内的绝缘油及有机绝缘材料，在热和电的作用下，会逐渐老化和分解，产生少量的各种低分子烃类及二氧化碳、一氧化碳等。这些气体大部分溶解在油中。当存在潜伏性过热或放电故障时，就会加快这些气体的产生速度。随着故障发展，分解出的气体形成的气泡在油里经对流、扩散，不断溶解在油中。例如在变压器里，当产气量大于溶解量时，变有一部分气体进入气体继电器。 故障气体的组成和含量与故障的类型和故障的严重程度有密切关系。 因此，在设备运行过程中定期分析溶解与由衷的气体就能尽早发现设备内部存在的潜伏性故障并随时掌握故障的发展情况。 当变压器的气体继电器内出现气体时，分析其中的气体，同样有助于对设备的情况做出判断。 二、用气相色谱仪进行气体分析的对象 氢（H2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、一氧化碳（CO）、二氧化碳（CO2）、氧（O2）、氮（N2）九种气体作为分析对象。 三、试验结果的判断
1、变压器等充油电气中绝缘材料主要是绝缘油和绝缘纸。设备在 故障下产生的气体主要也是来源于油和纸的热裂解。 2、变压器内产生的气体： 变压器内的油纸绝缘材料会在电和热的作用下分解，产生各种气体。其中对判断故障有价值的气体有甲烷、乙烷、乙烯、乙炔、氢、一氧化碳、二氧化碳。在正常运行温度下油和固体绝缘正常老化过程中，产生的气体主要是一氧化碳和二氧化碳。在油纸绝缘中存在局部放电时，油裂解产生的气体主要是氢和甲烷。在故障温度高于正常运行温度不多时，油裂解的产物主要是甲烷。随着故障温度的升高，乙烯和乙烷的产生逐渐成为主要特征。在温度高于1000℃时，例如在电弧弧道温度（3000℃）的作用下，油分解产物中含有较多的乙炔。如果故障涉及到固体绝缘材料时，会产生较多的一氧化碳和二氧化碳。 有时变压器内并不存在故障，而由于其它原因，在油中也会出现上述气体，要注意这些可能引起误判断的气体来源。例如：有载调压变压器中分解开关灭弧室的有向变压器本体的渗漏；设备曾经有过故障，而故障排除后绝缘油未经彻底脱气，部分残余气体仍留在油中；设备油箱曾作过带油补焊；原注入的油就含有某些气体等。还应注意油冷却系统附属设备（如潜油泵，油流继电器等）的故障也会反映到变压器本体的油中。 ３、正常设备油中气体含量 ４、《导则》推荐的油中溶解气体的注意值
应用油中溶解气体分析法判断变压器故障参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
应用油中溶解气体分析法判断变压器故 障参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1 根据油中溶解气体进行变压器故障诊断 变压器油是由具有不同键能的化学键键合在一起的碳 氢化合物分子组成的。它作为良好的介质材料在变压器中 起绝缘、散热、灭弧等作用，并有其特殊的性能。 在正常运行条件下，变压器油和固体绝缘材料由于受 到电场、热、水分、氧的作用，随时间而发生速度缓慢的 老化现象，产生少量的氢、低分子烃类气体和碳的氧化物 等。 当变压器在故障状态下运行时，故障点周围的变压器 油温度升高，其化学键断裂，形成多种特征气体。因不同 键能的化学键在高温下有不同的稳定性，根据热力动力学
原理，油裂解时生成的任何一种气体，其产气速率都随温度而变化，在一特定温度下达到最大值。随着温度的上升，最大值出现的顺序是：甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)。在温度高于1 000℃时，还有可能形成碳的固体颗粒及碳氢聚合物。故障下产生的气体通过运动、扩散、溶解和交换，将热解气体分子传递到变压器油的各部分。 油中溶解气体分析法就是根据故障下产气的累计性、故障下的产气速率和故障下产气的特性来检测与诊断变压器等充油电气设备内部的潜伏性故障的。 2 采用色谱法分析变压器故障的注意事项 (1) 发现特征气体组分含量增长时，应缩短跟踪分析周期，并结合历史数据、产气速率、负荷情况、电气试验、新投运设备出厂前的状况、检修工艺流程等，确定故障是由于电路还是磁路或是其它原因，如辅助设备、设备材
变压器故障分析及诊断方式 发表时间：2019-08-06T16:17:50.343Z 来源：《防护工程》2019年9期作者：王兵 [导读] 本文件研究电源变压器常见故障，并提出处理电源变压器常见故障的建议。 国网晋城供电公司山西晋城 048000 摘要：通过持续的实用应用和研究，发现了我国现代电网系统中使用最广泛的设备——电力变压器。作为基础设施，这个设备经常出现在基础设施中。在我国电力企业，电力变压器的作用是为电力设备供电，换句话说，电力变压器是电网运行的基本配置。变压器出现故障会直接影响企业的正常供电、人们的日常生活和工作。因此，及时解决电力变压器存在的故障问题，旨在实现电力企业未来的发展目标。本文件研究电源变压器常见故障，并提出处理电源变压器常见故障的建议。 关键词：变压器故障；诊断；检修 引言 在电力系统中，电力变压器作为重要的设备，其运行受到社会各界的高度重视，但是故障在实际的应用环节可谓屡见不鲜，所以为提升电力企业的经济效益和社会效益，就需要对变压器的故障形态有全面的掌握，这样才能够在发生故障的时候及时进行判断与处理，确保其电力系统能够正常的运行。 1、变压器故障类型分析 1.1短路故障 根据相关数据调查显示，电力变压器短路故障的发生主要是因为电力系统在运行过程中，变压器温度过高所引起的，而对于电力变压器来讲，短路故障主要包含了绝缘过热故障和绕组变形故障两种情况。当发生绝缘过热故障时，电力系统会出现极高的电流，进而产生极高的热量，故此由于受到高温的影响，将导致电力变压器短路故障的出现，降低电力企业经济效益和社会效真实度益的同时，倘若变压器本身不能承受短路电流的容量，变压器的绝缘材料将会受到严重破坏，火灾或人员伤亡问题的发生频率急剧增加；当发生绕组变形故障时，在短路的冲击下小短路电流不会影响继电保护装置的正常动作，变压器的绕组变形现象也不明显，但也会给社会经济带来重大损失。 1.2绝缘故障 与短路故障的诱导因素不同，导致电力变压器发生绝缘故障的原因较多，总的来说可分为与以下几种，即电力变压器内部掺杂极少量的金属杂质、电力系统运行过程中选用的是薄绝缘且油道较小的电力变压器、绝缘成型件在制造过程中其表面或者是内部受到了导电质的污染、电力变压器的各相之间绝缘裕度不能满足变压器的运转条件、在设计电力变压器油道时设计不科学不合理等，在一定程度上都会导致绝缘故障的发生，进而对电力企业的整体发展带来严重的不良影响。 1.3自动跳闸故障 根据相关数据调查显示，电力变压器在使用过程中，人为因素或电力变压器内部破坏是造成跳闸故障发生的两大主要原因，因此为有效地降低故障所带来的损失程度，电力企业的工作人员需及时安排专业人员进行故障分析，并采取科学合理的检修策略，以保障电力系统的安全正常运转。一般来说，倘若是因为人为因素导致电力变压器的跳闸故障，当检修工作人员排除故障后，可讲电力变压器继续投入使用，无须对变压器内部进行检查，可当是由于另一种原因导致的电力变压器跳闸故障，电力企业的工作人员不仅要对电力变压器保护范围内的全部设备进行详细的检查，逐一排除故障，同时还要采取恰当的检修技术，及时地对诱导处进行修理，以避免电力变压器爆炸现象的发生。 1.4变压器油质问题 一般来讲，电力变压器中为了保护变压器原件的正常使用，在出厂时都涂有作为绝缘、散热和熄弧介质的绝缘油，但是由于受内部以及外部两种因素的影响，电力变压器在投入和使用的过程中都或多或少的会出现变压器油质问题，导致变压器故障的发生，进而对电力企业的发展造成严重的不良影响。根据相关数据调查显示，氧化、电气老化、变压器故障老化、变压器制造、安装、检修过程中技术监督不到位和管理不严等都是造成油质老化劣化的主要原因，故此为最大程度地提高企业的经济效益和社会效益，当电力变压器在使用过程中油的颜色、气味、运动粘度及介损等物理性能均发生变化时，相关工作人员应立即更换变压器的油，以保证变压器良好的绝缘性。 2、电力变压器的故障诊断 解决电力变压器故障问题，最有效的方法是做好电力变压器的检查与预防工作。工作人员要通过定期检查，做好电力变压器的故障预防工作，降低电力变压器出现故障的几率。电力变压器绝缘油故障诊断。通过对油质中溶解气体的分析，判断电力变压器的故障形式与故障原因。溶解气体故障诊断技术已在全世界范围内得到了认可，且被广泛地推广应用。但该诊断方法无法准确反映电力变压器的所有故障，在使用中存在一定的局限性。变压器红外诊断技术。与变压器油溶解气体故障诊断技术相比，其应用范围更广。它主要是利用对变压器温度分布场的分析与研究对变压器存在缺陷部位进行定位，从而准确找出故障问题点。红外诊断技术实际操作过程中不易受到外界高压电场的影响，不需要进行停机操作，所以更具安全性、可靠性。 3、电力变压器的故障检修 要想保障电力变压器始终处于安全、稳定的工作状态，必须做好电力变压器的定时检查与巡视工作。检修人员在检查与巡视过程中，应重点关注变压器的辅助设备、温度及油箱等方面的检查。将红外成像仪应用于电力变压器检查与巡视工作中，不仅能对电力变压器的信号强弱进行测试，还能准确判断电力变压器的内部使用情况。其可对变电压器内部是否发生过热问题实施有效观察。这不仅节省了电力变压器检测时间，还提高了电力变压器的检测准确性。电力变压器日常检查中，要严格按照相关规定步骤，开展实际检查工作。尤其是第一次开展变压器试验检测时，检测人员常常会忽略小问题。应展开多次检查，灵活运用试验方法，及时发现潜在故障，做好相应的防范工作。电力变压器处于正常工作状态时，应做好在线检测工作，其根本目的是实时了解电力变压器的电压、油箱、电流的实际运作情况。日常检查与巡视过程中，要做好电力变压器变化状态的记录工作，如电力变压器声响强度、振动频率等，完善数据信息，使电力变压器的检测结果更准确、更权威。将在线检测技术应用于电力变压器油箱气体检测工作，不仅能及时发现故障问题，还能降低故障风险，达到提升电力变压器工作效率的根本目的。电力变压器检修人员自身技术水平的高低，也会直接影响电力变电压器的实际检修质量。所以，进一步
变压器油中溶解气体的分析与故障判断 随着变压器运行时间的延长，变压器可能产生初期故障，油中某些可燃性气体则是内部故障的先兆，这些可燃气体可降低变压器油的闪点，从而引起早期故障。 变压器油和纤维绝缘材料在运行中受到水分、氧气、热量以及铜和铁等材料催化作用的影响而老化和分解，产生的气体大部分溶于油中，但产生气体的速率是相当缓慢的。当变压器内部存在初期故障或形成新的故障条件时，其产气速率和产气量则十分明显，绝大多数的初期缺陷都会出现早期迹象，因此，对变压器产生气体进行适当分析即能检测出故障。 1、变压器油中的气体类别 气相色谱法正是对变压器油中可燃性气体进行分析的最切实可行的方法，该方法包括从油中脱气和测量两个过程。矿物油是由大约2871种液态碳氢化合物组成的，通常只鉴别绝缘油中的氢气(H2卜氧气(02)、氮气 (N2)、甲烷(CH4)、一氧化碳(C0)、乙烷(C2H6)、二氧化碳(C02)、乙烯(C2H4)、乙炔(C2H2)9种气体，将这些气体从油中脱出并经分析，证明它们的存在及含量，即可反映出产生这些气体的故障类型和严重程度。油在正常老化过程产生的气体主要是一氧化碳(C0)和二氧化碳(C02)，油绝缘中存在局部放电时(如油中气泡击穿)，油裂解 产生的气体主要是氢气(H2)和甲烷(CH4)。在故障温度高于正常运行温度不多时，产生的气体主要是甲烷 (CH4)， 随故障温度的升高，乙烯(C2H2)和乙烷(C2H6)逐渐成为主要物征气体；当温度高于1000 C时(如在电弧弧道温度300 C以上)，油裂解产生的气体中含有较多的乙炔(C2H2)，如果故障涉及到固体绝缘材料时，会产生较多的一 氧化碳(CO)和二氧化碳(C02)。 2、如何判断电气设备的故障性质 运用五种特征气体的三对比值判断电气设备的故障性质： (1) C2H2/C2H4 < 0.1 0.1 v CH4/H2V 1 C2H4/C2H6 v 1时，属变压器已正常老化。 (2) C2H2/C2H4 < 0.1 CH4/H2 v 0.1 0.1v C2H4/C2H6v1 时，属低能量密度的局部放电，是含气空腔中的放电，这种空腔是由于不完全浸渍、气体饱和或高湿度等原因造成的。 (3) 0.1 v C2H2/C2H4v 1 CH4/H2v 0.1 0.1v C2H4/C2H6v1 时，属高能量密度的局部放电(除含气空腔的放电)，导致固体绝缘的放电痕迹。 (4) 1 v C2H2/C2H4v 3 0.1 v CH4/H2v 1 C2H4/C2H6>3时，有工频续流的放电、线圈、线饼、线匝之间或线圈对地之间油的电弧击穿。
浅谈变压器油的色谱分析 时间:2011-04-27 15:04来源:《电气世界》 朱莉莉，朱明明摘要：从技术和专业管理的角度叙述变电站变压器、互感器内油的气相色谱分析，以分析溶解于变压器油中气体来诊断设备内部存在的故障。油气相色谱分析在检验充油设备试验中占有十分重要的地位。文章详细介绍了绝缘油、纸热解产气的理化过程。 摘要：从技术和专业管理的角度叙述变电站变压器、互感器内油的气相色谱分析，以分析溶解于变压器油中气体来诊断设备内部存在的故障。油气相色谱分析在检验充油设备试验中占有十分重要的地位。文章详细介绍了绝缘油、纸热解产气的理化过程。并对油样的提取要点进行了论述。最后根据本地区的电网等实际情况，举例说明故障后设备油中气体成份的分析判断。在研究、分析的基础上，论证了色谱分析与电气试验的关系。 关键词：变压器色谱油分析 0引言 随着地方经济迅速发展，及电气设备的不断更新换代的需要，给我们供电部门不论是从设备上还是技术上提出了更高的要求。为保证供给足够的优质电能，减少停电时间在采取原有的状态检修基础上，进一步实行在线监测。变压器类设备是变电站最关键的设备，它不仅是因为价值昂贵，最重要的是它发生事故后，影响面广，给工农业生产造成巨大的损失。目前对此类设备的安全运行给予高度的重视，而对变压器、互感器等用油的电气设备类最好的监测手段之一，就是对设备内的油进行气相色谱分析，以分析溶解于变压器油中气体来诊断设备内部存在的故障。所以油气相色谱分析在检验充油设备试验中占有十分重要的地位。我们公司从上世纪80年代中期就对220kV、110kV及35kV8000kVA及以上的主变压器、电流互感器、电压互感器、充油套管进行色谱分析，并发现了部分设备存在缺陷，及时处理保证了设备安全正常运行。 1绝缘油、纸热解产气的理化过程 变压器的绝缘材料主要是油、纸组合绝缘，变压器内部潜伏性故障产生的气体主要是来源于油和纸的热裂解。热解产气特征与材料的化学结构有着密切的关系，矿物质绝缘油的化学组成是石油烃类;绝缘纸的化学成分是纤维素。在它们的分子结构上有不同类型的化学键，键能越高，分子越稳定，由于具有不同化学键结构的碳氢化合物分子在高温下的不同稳定性，因此需要了解一下绝缘油热裂解产气的一般规律，即产生的烃类气体的不饱和度是随裂解能量密度（温度）的增加而增加的。随着热裂解温度增高的过程裂解的顺序是：烷烃—烯烃—炔烃—焦炭。 不同性质的故障，产生气体组份的特征不一样，例如局部放电时产生氢;较高温度过热时产生甲烷与乙烯，当严重过热时也会产生少量的乙炔;电弧故障时产生乙炔和氢气。另外，不同性质和不同能源大小的故障，产气量和产气速度也不一样。初始阶段的潜伏性故障产气少，产气速度慢;故障源温度高、面积大的故障产气多、产气速度快。要明白这个道理，必须对绝缘油、纸在故障下热裂解产气的化学原理有一个基本了解，这对我们分析和判断变压器类设备的故障有所帮助。 绝缘油、纸热裂解产气过程所涉及的化学原理主要有：绝缘油、纸的化学结构，热解产气过程的化学反应及其热力动力学。当然还涉及到其他理、化机理如气体的析气、溶解和扩散作用等问题。 2简述
