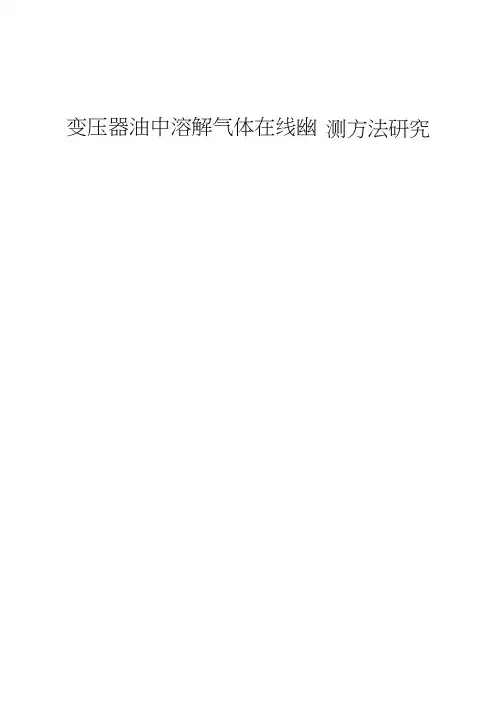

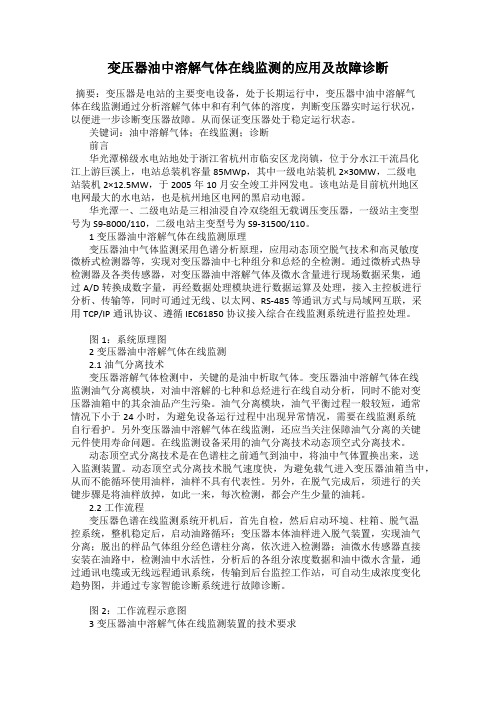

变压器油中溶解气体在线监测方法研究
摘要 (3)
1.导言 (4)
2.国内外发展现状及发展趋势 (6)
3.变压器油中溶解气体在线监测方法的基本原理 (9)
3.1.变压器常见故障类型 (9)
3.2.变压器内部故障类型与油中溶解特征气体含量的关系 (10)
4.基于油中特征气体组分的故障诊断方法 (14)
4.1.特征气体法 (14)
4.2.三比值法 (15)
4.3.与三比值法配合使用的其它方法 (17)
摘要
电力变压器是电力系统中最主要的设备，同时也是电力系统中发生事故最多的设备之一，对其运行状况实时监测，保证其安全可靠运行，具有十分重要的意义。变压器油中溶解气体的组分和含量在一定程度上反映出变压器绝缘老化或故障的程度，可以作为反映设备异常的特征量。如何以变压器油中溶解气体在线监测为手段，实现对运行变压器潜伏性故障的诊断和预测，是本文的出发点。
本文的目标是研究基于油中溶解气体分析（DGA）的电力变压器状态监测与故障分析方法，通过气体色谱分析方法实现对变压器油中溶解的七种特征气体（氢气H2、甲烷CH4、乙炔C2H2、乙烯C2H4、乙烷C2H6、一氧化碳CO、二氧化碳CO2)组分含量在线实时监测，从而达到对电力变压器工作状态的诊断分析。
油色谱分析试验标准 一、作业前的准备 （一）人员配置：2人（一人操作、一人监护） （二）工器具：油色谱分析仪，油样振荡器电源，烘干箱，油样注射器、5ML注射器、1ML注射器万用表，点火器 二注意事项 1、开色谱分析仪器前，一定先打开氮气钢瓶总阀，避免钨丝烧坏。 2、色谱分析仪器上的压力表参数：氮气0.32Mpa，氢气0.14Mpa，空气0.14Mpa。 3、注射样品后，当采集波形因某种原因，时间没有完成而停止了，需要等到上一次时间完成后才可开始注射下一次的样品，进行第二次试验。 4、A信号采集的六个峰值分别是：一氧化碳（CO）、甲烷（CH4）、二氧化碳（CO2）乙烯（C2H4）、乙炔（C2H2）、乙烷（C2H6）。 5、检测器A内的塞子，大概30次换一次。 6、开机后，当没有信号显示，检查“检测器”开关是否打开。 7、柱箱温度值不能升高时，检查柱箱温度开关是否打开。 8、变压器油气体色谱分析 油中溶解气体含量的注意值： 总炔 150ppm 乙炔 5ppm 氢气 150ppm ※总炔=甲烷+乙炔+乙烯+乙烷 ppm是每升油中含该气体的微升数（106） 三常见故障 1信号A显示“8300”，信号板A放大板没插好， 2信号B显示“1535”，调节调零旋转扭，若值没有什么变化，可能是信号B的钨丝烧坏或旋转按钮损害，需厂家修理处理。 3量程都是1如： SIGNAL 1 RANGE 1 SIGNAL 2 RANGE 1 4调零、衰减都是“0”。 四操作步骤 1开机 1.1打开空气、氢气、氮气钢瓶总阀。钢瓶总阀上的输出压力表的值在0.4 Mpa ＜压力值＜0.5Mpa，钢瓶压力表小于2Mpa以下，换钢瓶。 1.2打开色谱分析仪器的红色开关。

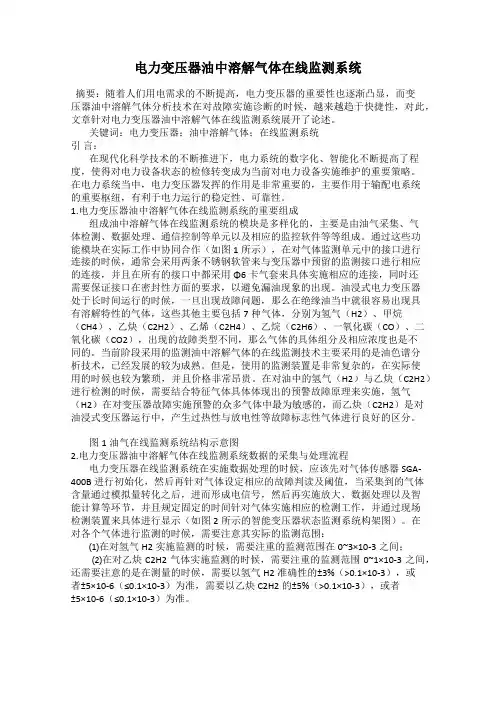

变压器油中溶解气体在线监测方法研究
摘要 (3) 1. 导言 (4) 2. 国内外发展现状及发展趋势 (6) 3. 变压器油中溶解气体在线监测方法的基本原理 (9) 3.1.变压器常见故障类型 (9) 3.2.变压器内部故障类型与油中溶解特征气体含量的关系 (10) 4. 基于油中特征气体组分的故障诊断方法 (14) 4.1.特征气体法 (14) 4.2.三比值法 (15) 4.3.与三比值法配合使用的其它方法 (17)
摘要 电力变压器是电力系统中最主要的设备，同时也是电力系统中发生事故最多的设备之一，对其运行状况实时监测，保证其安全可靠运行，具有十分重要的意义。变压器油中溶解气体的组分和含量在一定程度上反映出变压器绝缘老化或故障的程度，可以作为反映设备异常的特征量。如何以变压器油中溶解气体在线监测为手段，实现对运行变压器潜伏性故障的诊断和预测，是本文的出发点。 本文的目标是研究基于油中溶解气体分析（DGA）的电力变压器状态监测与故障分析方法，通过气体色谱分析方法实现对变压器油中溶解的七种特征气体（氢气H2、甲烷CH4、乙炔C2H2、乙烯C2H4、乙烷C2H6、一氧化碳CO、二氧化碳CO2)组分含量在线实时监测，从而达到对电力变压器工作状态的诊断分析。
1.导言 现代社会对能源的巨大需求促进了电力工业的飞速发展。一方面是单台电力的容量越来越大；另一方面是电力网向着超高压的方向发展，并正组织成庞大的区域性甚至跨区域的大电网。然而，随着电力设备容量的增大和电力网规模的扩大，电力设备故障给人们的生产和现代生活所带来的影响也就越来越大。这就要求供电部门在不断提高供电质量的同时，要切实采取措施来保证电力设备的正常运行，以此来提高供电的可靠性。长期以来形成的定期检修已不能满足供电企业生产目标。激烈的市场竞争迫使电力企业面临着多种棘手的问题，例如如何提高设备运行可靠性、如何有效控制检修成本、合理延长设备使用寿命等。因此，状态检修已成为必然。而状态检修的实现，必须建立在对主要电气设备有效地进行在线监测的基础上，通过实时监测高压设备的实际运行情况，提高电气设备的诊断水平，做到有针对性的检修维护，才能达到早期预报故障、避免恶性事故发生的目的。由此可见，以变压器状态监测为手段，随时对其潜伏性故障进行诊断和预测以及跟踪发展趋势是十分必要的。 对于大型电力变压器，目前几乎大多是用油来绝缘和散热，变压器油与油中的固体有机绝缘材料在运行电压下因电、热、氧化和局部电弧等多种因素作用会逐渐变质，裂解成低分子气体；变压器内部存在的潜伏性过热或放电故障又会加快产气的速率。随着故障的缓慢发展，裂解出来的气体形成气泡在油中经过对流、扩散作用，就会不断地溶解在油中。同一类性质的故障，其产生的气体量随故障的严重程度而异。由此可见，油中溶解气体的组分和含量在一定程度上反映出变压器绝缘老化或故障的程度，可以作为反映电气设备电气异常的特征量。 溶解气体分析(Dissolved Gas Analysis简称DGA)是诊断变压器内部故障的最主要技术手段之一。根据GB/T7252-2001《变压器油中溶解气体分析和判断导则》，可以通过分析油中7种分析组分H2、C2H2、C2H4、C2H6、CH4、CO和CO2的含量来判断并分析故障。通过从油样中分离出这些溶解气体，并利用色谱技术对其进行定量分析。变压器油中溶解的各种气体成分的相对数量和形成速度主要取决于故障点能量的释放形式及故障的严重程度，所以根据色谱分析结果可以进
变压器油中溶解气体的成分和含量 与充油电力设备绝缘故障诊断的关系 摘要：介绍了通过分析变压器油中溶解气体的成分和含量以判断充油电力设备故障的机理和方法。 关键词：变压器；变压器油；气相色谱法；比值法 1 前言 气相色谱法一直是国内外许多电力设备制造厂作为检验质量、开发新产品的有力工具。实践证明，用气相色谱法能有效地发现充油电力设备内部的潜伏性故障及其发展程度，而利用其他电气试验方法很难发现某些局部发热和局部放电等缺陷。故在1999年颁布执行的电力设备预防性试验规程中，把油中气体色谱分析放在“电力变压器及电抗器”试验的首位。某些变压器厂家在其产品中还装设了DGA(dissolved gas analysis，即溶解气体分析)自动检测报警系统。 2 故障分析的机理 充油的电力设备(如变压器、电抗器、电流互感器、充油套管和充油电缆等)的绝缘主要是由矿物绝缘油和浸在油中的有机绝缘材料(如电缆纸、绝缘纸板等)所组成。其中 矿物绝缘油即变压器油，是石油的一种分镏产物，其主要成分是烷烃(C n H 2n+2 )、环烷族饱 和烃(C n H 2n )、芳香族不饱和烃(C n H 2n-2 )等化合物。有机绝缘材料主要是由纤维素(C 6 H 10 O 5 ) n 构成。在正常运行状态下，由于油和固体绝缘会逐渐老化、变质，会分解出极少量的气 体(主要有氢H 2、甲烷CH 4 、乙烷C 2 H 6 、乙烯C 2 H 4 、乙炔C 2 H 2 、一氧化碳CO、二氧化碳CO 2 等7种)。当电力设备内部发生过热性故障、放电性故障或受潮情况时，这些气体的产
量会迅速增加。表1列出气体的种类与外施能量的关系。 这些气体大部分溶解在绝缘油中，少部分上升在绝缘油的面上，例如变压器有一部分气体从油中逸出进入气体继电器(瓦斯继电器)。经验证明，油中气体的各种成分含量的多少和故障的性质及程度直接有关。因此在设备运行过程中，定期测量溶解于油中的气体组织成分和含量，对于及早发现充油电力设备内部存在的潜伏性故障有非常重要的意义。 表1 气体种类与外施能量的关系 气体CO CO2H2CH4C2H6C2H4C2H2 能量/J 3特征气体色谱的分析和判断 判断有无故障的两种方法 与油中溶解气体的正常值作比较判定有无故障 若氢和烃类气体不超过表2所列的含量，则认为电力设备运行正常。 表2 油中溶解气体的正常值 气体成分H2CH4C2H6C2H4C2H2总烃(C1+C2) 正常极限值/μ1004535555100 根据总烃产气速率判定有无故障 当总烃含量超过正常值时，应考虑采用产气速率判断有无故障。绝对产气速率V：
【变压器油色谱分析中试验误差分析】变压器油色谱分析标 准 电气试验测量甲与脚峨颐 泪 变压器油谱色析分中试验误差分析 徐康健 ( 华金电业局 , 浙江金 3华2 10 0 )1 摘[ 2要讨论变压器油谱分色析中影试验响果的结要主素因, 提并应出措对施 " 键词关变压器油色谱析试验分差误 O 引言
变压器油谱色分析法是通过分析油中甲烷C (H );! 乙烷 (CZH " ! 乙烯(QH ;) !乙炔(CZH ) Z 氢!( H :)! 一化氧) 在油样集采和保过存程由空中进人引起气的,或是因温度和压变化力改变了体在油样气中的解度溶从而油分离中来出"的据溶根平解原理 ,衡泡气中含有测组待分是可以肯的定 脱气"若前气泡排将掉 , 会造则试成验果偏结 "振低 (碳( )和一( :二氧化碳C 2( ()等气:体量的变含来判断变化器内部压故的一种有障效法 "故障判方的断确性与油准中解溶 体气量检测结含果的准确度密相关切变压"器油的谱色析有分油取样! 样脱气油! 气样析等多分个环节分析的, 对是极易扩象散的气体组分 , 而因响影试结果验的因素非常多 "本讨文色谱论结果主的误差要提出实 ,现程中过的注事项或意应措施对 "荡 脱气法的用油量为 4m L 但取,自设备油的样一般都 0
过 4超0m L(有标规准定 : 做解溶气分体析时, 取量为 0样5 一 1moL )" 气脱时排掉如多余油样而留全下部泡 ,气0 则因气泡的组分中自全部油样来也对会试结果产生验一影响定" 因建议此:? 油样采的集不量宜过 ,大用够可即 ;?当油样略超量过 m4 I时 , J 4 m 取L 样脱气油并保全留 0 0部气泡, 其差一误般以可略 ;忽 ? 油样量当过超 4 Lm较 0 1样油采集 l 检查取(样用的油1 mo 一l) 0 注射的气器性密" 若密气性好 ,不在运输 !存保! 气脱程过中油, 的部样分分就组会损失 ,导测致定值低偏" H :在中的油溶解数要系比其组分它小多 ,得更从易中逸出,油故容性气差对 :H的响影最明显为" ( 2样取前定要先放一取样净阀内的死油某"些设备) 的取样阀会内发生脱氢应反,如果取样内阀部死油未放的净 就取样 , 那么油样 H 的含 : 就量会大大高于变压 油器中的 实际含 " 多且气量泡也较多时, 宜全取部样和气泡脱气油 , 在算时
变压器油中气体分析 通过培训掌握绝缘油中气体含量分析，气相色谱技术是近年来兴起的一项新技术，能够对运行中的变压器进行实时监测，通过采集变压器箱体内的少量油样，分析油中气体的组分及其含量，就可以判断变压器是否存在故障、故障的性质以及故障的大致部位。 油浸式变压器一旦出现故障，将造成影响现场生产，甚至造成机组停机，损失巨大。及时了解油浸变压器内部运行情况并发现故障苗头，对保证变压器安全、可靠、优质运行有十分重要的意义。 一、气相色谱法的原理和意义 色谱法它是一种物理分离技术。它的分离原理是使混合物中各组分在两相间进行分配，其中一相是不动的，叫做固定相，另一相则是推动混合物流过此固定相的流体，叫做流动相。当流动相中所含的混合物经过固定相时，就会与固定相发生相互作用。由于各组分在性质与结构上的不同，相互作用的大小强弱也有差异。因此在同一推动力作用下，不同组分在固定相中的滞留时间有长有短，从而按先后秩序从固定相中流出，这种借在两相分配原理而使混合物中各组分获得分离的技术，称为色谱法。当用液体作为流动相时，称为液相色谱，当用气体作为流动相时，称为气相色谱。 气相色谱法的一般流程主要包括三部分：载气系统、色谱柱和检测器。 当载气携带着不同物质的混合样品通过色谱柱时，气相中的物质一部分就要溶解或吸附到固定相内，随着固定相中物质分子的增加，从固定相挥发到气相中的试样物质分子也逐渐增加，也就是说，试样中各物质分子在两相中进行分
配，最后达到平衡。这种物质在两相之间发生的溶解和挥发的过程，称分配过程。分配达到平衡时，物质在两相中的浓度比称分配系数，也叫平衡常数，以Ｋ表示，Ｋ＝物质在固定相中的浓度／物质在流动相中的浓度，在恒定的温度下，分配系数Ｋ是个常数。 由此可见，气相色谱的分离原理是利用不同物质在两相间具有不同的分配系数，当两相作相对运动时，试样的各组分就在两相中经反复多次地分配，使得原来分配系数只有微小差别的各组分产生很大的分离效果，从而将各组分分离开来。然后再进入检测器对各组分进行鉴定。 不同的故障会产生不同的主要特征气体和次要特征气体，这些故障气体的组成和含量与故障类型及严重程度有密切关系。分析溶解于油中的气体，就能尽早发现设备内部存在的潜伏性故障，并可随时监视故障的发展状况。因此，国家规程对于变压器油中各种气体的含量有着明确而严格的要求。特别是对于乙炔，它是反映故障放电的主要指标，一旦出现，就可能是变压器内部严重故障的反应。因此对于变压器油中乙炔的含量应严格要求和追踪。对于出现含乙炔的变压器油的变压器，应严格按规定进行追踪分析判断，并结合电气试验，对变压器内部运行做出正确的分析判断。当变压器油中的油气组分超标时，我们可以认为其设备内部就可能存在故障。气相色谱技术的运用充分解决了这一难题。变压器油气的色谱分析及色谱追踪试验，能够真实有效的反映设备的运行情况，对于尽早发现设备内部过热或放电性故障，及早预防保证设备的正常运行，有着重要的作用。 二、绝缘油气体在线装置工作原理 变压器在发生故障前，在电、热效应的作用下，其内部会析出以H2为主的
OGM-701 变压器油色谱在线监测装置 产品使用手册 山东五岳电器有限公司 2012年11月
