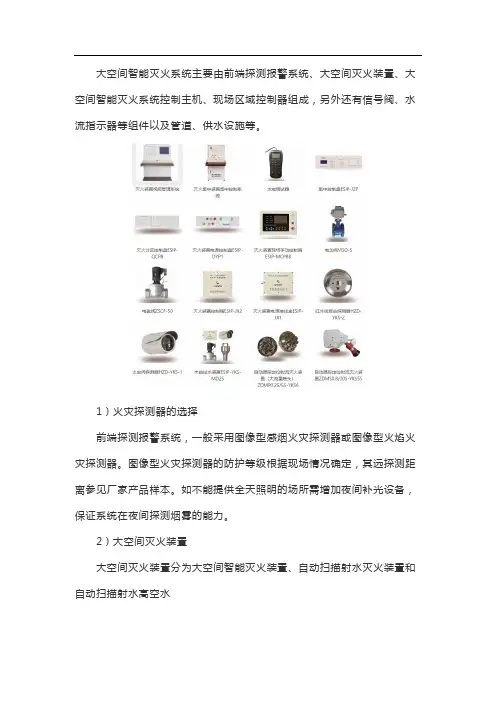

大空间智能灭火系统主要由前端探测报警系统、大空间灭火装置、大空间智能灭火系统控制主机、现场区域控制器组成，另外还有信号阀、水流指示器等组件以及管道、供水设施等。
1）火灾探测器的选择
前端探测报警系统，一般采用图像型感烟火灾探测器或图像型火焰火灾探测器。图像型火灾探测器的防护等级根据现场情况确定，其远探测距离参见厂家产品样本。如不能提供全天照明的场所需增加夜间补光设备，保证系统在夜间探测烟雾的能力。
2）大空间灭火装置
大空间灭火装置分为大空间智能灭火装置、自动扫描射水灭火装置和自动扫描射水高空水
灭火喷水面为一个圆形面，能主动探测着火部位并开启喷头喷水灭火的智能型自动喷水灭火装置。由智能型探测组件、大空间大流量喷头、电磁阀组三部分组成。其中，智能型探测组件与大空间大流量喷头及电磁阀组均为独立设置。
安装高度为6 m ~25m，标准保护半径≤6m，喷水流量≥5 L/s。
①火灾危险等级为中危险级或轻危险级的场所可采用配置各种类型大空间灭火装置的系统。
②火灾危险等级为严重危险级的场所宜采用配置大空间智能灭火装置的系统。
③舞台的葡萄架下部、演播室、电影摄影棚的上方宜采用置大空间智能灭火装置的系统。
④边墙式安装时宜采用配置自动扫描射水灭火装置或自动扫描射水高空水炮灭火装置的系统。
灭火射水面为一个扇形面的智能型自动扫描射水灭火装置。由智能型探测组件、扫描射水喷头、机械传动装置、电磁阀组四大部分组成。其中，智能型探测组件、扫描射水喷头和机械传动装置为一体化设置。
安装高度为2.5 m ~6m，标准保护半径≤6m，喷水流量≥2 L/s。
自动扫描射水高空水炮灭火装置
灭火射水面为一个矩形面的智能型自动扫描射水高空水炮灭火装置。由智能型探测组件、自动扫描射水高空水炮、机械传动装置、电磁阀组四大部分组成。其中，智能型红外探测组件、自动扫描射水高空水炮和机械传动装置为一体化设置。
安装高度为6 m ~20m，标准保护半径≤20m，喷水流量≥5 L/s。
大空间灭火装置，一般选用自动扫描射水高空水炮灭火装置（简称“消防水炮”）。消防水炮自带自动扫描定位功能，定位器采用双波段红外/紫外复合火焰探测器。
前端探测报警系统采用图像型火灾探测器、大空间灭火装置的消防水炮自带双波段红外/紫外复合火焰探测器，满足《火灾自动报警系统设计规范》GB50116-2013“12.4.1高度大于12m的空间场所宜同时选择两种及以上火灾参数的火灾探测器。”的要求。
3）控制主机
前端探测报警系统主机由大空间图像火灾探测系统管理平台、矩阵切换器、硬盘录像机组成；大空间灭火装置主机由消防水炮图像信息处理主机、消防水炮集中控制器（带“启泵控制盘”）组成。
“前端探测报警系统主机”与“大空间灭火装置主机”集成，大空间智能灭火系统控制主机利用CAN总线与火灾自动报警系统联网。
庄子云：“人生天地之间，若白驹过隙，忽然而已。”是呀，春秋置换，日月交替，这从指尖悄然划过的时光，没有一点声响，没有一刻停留，仿佛眨眼的功夫，半生已过。
人活在世上，就像暂时寄宿于尘世，当生命的列车驶到终点，情愿也罢，不情愿也罢，微笑也罢，苦笑也罢，都不得不向生命挥手作别。
我们无法挽住时光的脚步，无法改变人生的宿命。但我们可以拿起生活的画笔，把自己的人生涂抹成色彩靓丽的颜色。
生命如此短暂，岂容随意挥霍！只有在该辛勤耕耘的时候播洒汗水，一程风雨后，人生的筐篓里才能装满硕果。
就算是烟花划过天空，也要留下短暂的绚烂。只有让这仅有一次的生命丰盈充实，才不枉来尘世走一遭。雁过留声，人过留名，这一趟人生旅程，总该留下点儿什么！
生活是柴米油盐的平淡，也是行色匆匆的奔波。一粥一饭来之不易，一丝一缕物力维艰。
前行的路上，有风也有雨。有时候，风雨扑面而来，打在脸上，很疼，可是，我们不能向生活低头认输，咬牙抹去脸上的雨水，还有泪水，甩开脚步，接着向前。
我们需要呈现最好的自己给世界，需要许诺最好的生活给家人。所以，生活再累，不能后退。即使生活赐予我们一杯不加糖的苦咖啡，皱一皱眉头，也要饮下。
人生是一场跋涉，也是一场选择。我们能抵达哪里，能看到什么样的风景，能成为什么样的人，都在于我们的选择。
如果我们选择面朝大海，朝着阳光的方向挥手微笑，我们的世界必会收获一片春暖花开。如果我们选择小桥流水，在不动声色的日子里种篱修菊，我们的世界必会收获一隅静谧恬淡。
选择临风起舞，我们就是岁月的勇者；选择临阵脱逃，我们就是生活的懦夫。
没有淌不过去的河，就看我们如何摆渡。没有爬不过去的山，就看我们何时启程。
德国哲学家尼采说：“每一个不曾起舞的日子，都是对生命的辜负。”让我们打开朝着晨光的那扇窗，迎阳光进来，在每一个日出东海的日子，无论是鲜衣怒马少年时，还是宠辱不惊中年时，都活出自己的明媚和精彩。
时间会带来惊喜，只要我们不忘记为什么出发，不忘记以梦为马，岁月一定会对我们和颜悦色，前方也一定会有意想不到的惊喜。
人生忽如寄，生活多苦辛。
短暂的生命旅程，
别辜负时光，别辜负自己。
愿我们每一个人自律、阳光、勤奋，
活成自己喜欢的模样，
活成一束光，
柜式七氟丙烷灭火装置说明书
柜式七氟丙烷灭火装置 使 用 说 明 书
柜式七氟丙烷（HFC-227ea）自动灭火系统七氟丙烷（HFC-227ea）是替代哈龙系列，最为理想的环保型灭火剂，它以物理方式和化学方式灭火，具有清洁、低毒、良好的绝缘性，对臭氧层的耗损潜能值〈ODP〉为零，且灭火效率高等优点。本公司生产的七氟丙烷（HFC-227ea）自动灭火系统，产品性能符合《气体灭火系统及零部件性能要求的试验方法》（GB25972-2010）和《柜式气体灭火装置》（GB16670-2006）及ISO同类产品标准要求,经（天津）国家固定灭火系统和耐火构件质量监督检验中心型式检验合格。该系统可用于经常有人工作的场所，可广泛适用于电子计算机房、通讯机房、地下工程、海上采油平台，档案馆、珍品库、化学易燃品库房、发电机房、变配电室以及其它不宜使用水系统的灭火场所。 一、灭火装置简介 无管网灭火装置又称预制灭火装置，是指将灭火剂贮存装置、管路、喷嘴、压力讯号器、驱动部件等预先组装成套的一种灭火装置。该装置可直接安装在防护区，无需单独设计储瓶间，具有施工、安装简便、工程投资少等特点。 本公司生产的无管网自动灭火装置分柜式灭火装置，适用于单元独立式的全淹没灭火系统，由一套或几套无管网灭火装置保护一个防护区。装置中贮存装置的容积、灭火剂的充装量、喷头的安装型式及启动方式等均可根据工程使用要求进行具体设计。本装置一般与火灾自动报警灭火控制系统联用，实施对防护区保护，并对防护区发生的火情进行自动报警、自动灭火。 本公司生产的无管网自动灭火装置，产品系列完善、外形美观，并具有安装灵活方便、工作准确可靠、操作维修方便等特点。可广泛应用于计算机房、电讯中心、配电房、变压器房、档案室、资料室、贵重物品库、储油间等较小空间的防护区作消防保护。 二、柜式灭火装置 1、概述 柜式灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、压力传感器底座（连接压力传感器用）阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。本公司常规产品火灾探测部件、控制器与储瓶柜分装，阀驱动器为电磁型阀驱动器，启动电源DC24V 1.2A。 本公司生产的柜式七氟丙烷（HFC-227ea）灭火装置，储瓶柜有单瓶柜和双瓶柜、三瓶组共叁种。柜式灭火装置的结构型式还可根据工程要求作特殊设计，
气体灭火系统介绍 七氟丙烷(HFC-227ea)柜式灭火装置 将七氟丙烷（HFC-227ea）贮存装置和喷头等部件组装成套的预制灭火装置，可直接放置于被保护的房间内。七氟丙烷柜式灭火装置具有无需另设气瓶间、无需安装管网、可移动、占地少、方便安装使用等特点，广泛应用于发电机房、通讯基站、主机房等面积较小的场所。
*注：适用于通讯机房和电子计算机房等防护区、灭火设计浓度8%。 七氟丙烷(HFC-227ea)气体灭火系统 1.概述： 七氟丙烷（HFC-227ea）灭火剂具有清洁、低毒、良好电绝缘性、灭火效率高、不破坏大气臭氧层的特点，是替代卤代烷灭火剂的洁净气体中的较优者。 七氟丙烷对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP=0.6，大气中存留寿命ALT=31年，灭火剂毒性-“未观察到不良反应浓度”NOAEL =9%，灭火设计基本浓度C=8%，以化学灭火方式为主。作为卤代烷的较理想的替代物，七氟丙烷按照毒性指标可作为全淹没灭火系统适用于有人区域，可用于保护经常有人工作或停留的场所。目前，在国际上七氟丙烷灭火系统用以替代卤代烷系统的应用越来越多，从应用经验中表明七氟丙烷灭火系统能有效达到预期的保护目的。 2.适用范围： 七氟丙烷灭火剂具有良好的清洁性—-在大气中完全汽化不留残渣、良好的气相电绝缘性，适用于以全淹没灭火方式扑救电气火灾、
液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，保护计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所。本公司生产的七氟丙烷灭火系统结构合理、动作可靠，已广泛应用于电子计算机房、档案馆、程控交换机房、电视广播中心及金融机构、政府机关等重要场所。 按照设计规范，用于需不间断保护的防护区的灭火系统和超过8个防护区组合成的组合分配系统，应设七氟丙烷备用量，备用量应按原设置用量的100%确定。可见，对于超过4个被保护对象的情况，选用七氟丙烷灭火系统可能较经济合理。 3.产品特点： 储存装置密封性能优异。灭火剂储存装置的容器阀采用反向压迫式活塞结构，密封圈选用优质材料精加工而成，密封效果理想。 电磁驱动准确可靠。电磁驱动装置的阀门设计精巧，驱动电流小，动作灵活可靠。 锁定机构防止误动作。储存装置和驱动装置均设有锁定机构，防止在运输过程误动作。 压力表开关。灭火剂储存装置和电磁驱动装置上设有压力表开关，可防止在运输过程中撞坏压力表而造成泄漏。 选择阀结构设计合理。确保先打开选择阀再打开储存装置释放灭火剂。 机械手动启动。电磁驱动装置、选择阀及灭火剂储存装置均可手动启动，安全可靠。 规格形式多样。储存钢瓶有40L、70L、100L、120L、150L、180L六种规格，悬挂式装置有14L、20L、30L、40L、50L、60L 五种规格。结构形式有单元独立系统、组合分配系统、主备转换系统、柜式装置、悬挂式装置等，完全能满足各种设计方案的要求。 系统结构合理。系统各部件的安装布置合理简练，方便维修、检查和操作。 工艺成熟，质量保证。产品投产多年、工艺成熟，ISO9001:2000质量体系及中国太平洋保险公司承保产品责任险，为广大用户提供最贴心的产品质量保证。

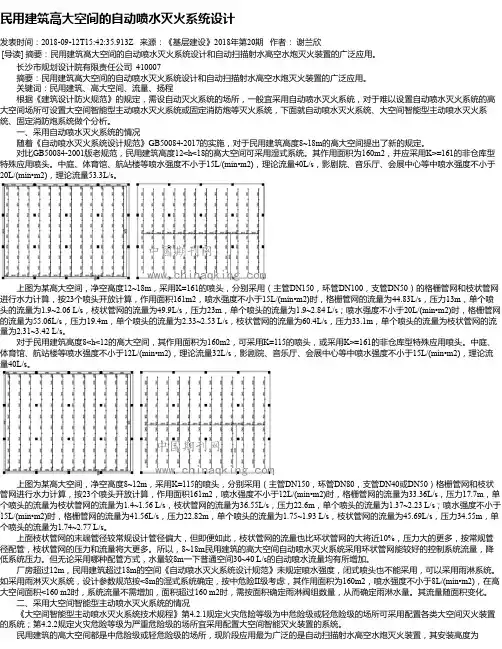

民用建筑高大空间的自动喷水灭火系统设计 摘要：民用建筑高大空间的自动喷水灭火系统设计和自动扫描射水高空水炮灭 火装置的广泛应用。 关键词：民用建筑、高大空间、流量、扬程 根据《建筑设计防火规范》的规定，需设自动灭火系统的场所，一般宜采用 自动喷水灭火系统，对于难以设置自动喷水灭火系统的高大空间场所可设置大空 间智能型主动喷水灭火系统或固定消防炮等灭火系统，下面就自动喷水灭火系统、大空间智能型主动喷水灭火系统、固定消防炮系统做个分析。 一、采用自动喷水灭火系统的情况 随着《自动喷水灭火系统设计规范》GB50084-2017的实施，对于民用建筑高 度8~18m的高大空间提出了新的规定。 对比GB50084-2001版老规范，民用建筑高度12
