大空间智能型主动喷水灭火系统装置安装维护
指南
集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
大空间智能型主动喷水灭火系统装置安装维护指南
大空间智能型主动喷水灭火系统装置是一种全天候主动火灾监控，全方位的主动射水灭火。当其保护的现场一旦发生火灾，大空间智能水炮消防灭火装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。下面是深圳共安的小编带来的大空间智能型主动喷水灭火系统装置安装维护指南。
1．大空间智能型主动喷水灭火系统装置发生误动作时，应及时按下现场控制箱的阀电源开关切断电磁阀电源；
2．安装在舞台、演播厅、可兼作演艺用的场所的大空间智能型主动喷水灭火系统装置，在演出及排练时，应将灭火装置切换到手动状态或关闭装置电源；
3．现场有电气焊、明火作业时，应将大空间智能型主动喷水灭火系统装置切换到手动状态或关闭灭火装置电源；
4．建议在大空间智能型主动喷水灭火系统装置的电磁阀前安装过滤器，防止喷水后因管网杂质导致电磁阀关闭不严出现漏水现象；
5．搬动、安装大空间智能型主动喷水灭火系统装置时，要注意保护灭火装置最下面的传感器，不要将大空间智能型主动喷水灭火系统装置直接置于桌面或放于地上，以免传感器破碎；
6．严禁用力扳动水平机构和垂直(喷嘴)机构，以免损坏大空间智能型主动喷水灭火系统装置内的限位开关，尤其安装时应用工具转动水炮进水管，严禁抱住炮体强行转动；
7．大空间智能型主动喷水灭火系统装置的外接导线应采用金属软管保护，金属软管应与系统的电线管可靠连接。
8．禁止将大空间智能型主动喷水灭火系统装置安装到室外。
以上是深圳共安带来的简单介绍，如果您还想了解更多消防方面的知识或者采购消防设备，可以点击下方的图片了解您感兴趣的内容，您也可以打我们的电话或者点击我们的官网进行咨询，我们会有专业的服务人员为你提供服务。
深圳共安智能科技有限公司经过十多年的开拓创新，荣获多项国家专利产品。我公司的主要产品有自动喷水灭火系统、泡沫灭火系统、细水雾冷却消防保护系统、消防炮、消防箱等系列产品。是一家专业从事消防安全电子产品的样、生产、销售、服务的高科技企业；多年来公司
已专业、创新、诚信、双赢为理念、努力打造成为‘大空间消防水炮、防火门监控系统、智能疏散系统、消防设备电源监控系统行业品牌’。
自动喷水灭火系统维保测试规程 1总则 1.1 为了保证建筑自动喷水灭火系统正常有效运行，确保系统各项功能及消防要素持续受控，规范维保人员测试行为，制定本规程。 1.2 本规程规定了自动喷水灭火系统测试的一般规定、测试项目及分类、技术要求、测试方法：维保方法：和测试规则。 1.3 本规程测试项目的分类是根据被检项目在整个自动喷水灭火系统中，对系统运行所起作用的重要程度确定的。 A类项（关键项）：系指直接关系自动喷水灭火系统运行功能和可能对人身安全造成危害的项目。 B类项（主要项）：系指对自动喷水灭火系统的工程质量有重要影响，可能间接影响系统功能的项目。 C类项（一般项）：系指对自动喷水灭火系统工程质量有轻微影响，消防规范、标准中规定要测试的项目。 2测试项目及分类 建筑工程自动喷水灭火系统的测试项目及分类见表1。 表1
4 技术要求及测试方法：维保方法： 4.1 消防供水系统 4.1.1 消防水池 4.1.1.6 水池部件 a)溢流管、泄水管 技术要求：消防水池应按设计要求安装溢流管、泄水管，并不得与生产或生活用水的排水系统直接相连。 b)防水套管、柔性接头 技术要求：管道穿过钢筋混凝土消防水池时应加防水套管；对有振动的管道应加设柔性接头。 测试方法： 维保方法： 4.1.2 高位水箱 4.1.2.5 水箱出水管 4.1.2.6 水箱安装 a)溢流管、泄水管 技术要求：高位水箱应按设计要求安装溢流管、泄水管，并不得与生产或生活用水的排水系统直接相连。 c)连接方式 技术要求：进水管和出水管的接头与钢板消防水箱的连接应采用焊接，焊接处应作防锈处理。 测试方法：维保方法：并用通用量具测量。 4.1.4 系统流量、压力 技术要求：系统的流量、压力应符合设计要求。 测试方法：维保方法：查阅设计资料，并查看末端放水试验记录。 4.1.5 消防水泵房 4.1. 5.4 通讯设备 技术要求：消防水泵房应设置消防专用电话分机。
三、施工方法 （一）、自动喷水灭火系统 施工流程 安装准备（实物模型安装验收）→干管安装→立管安装→喷洒支干管安装→水流指示器、消防水泵及报警阀安装→管道试压→管道冲冼→喷淋头支管安装→报警阀配件、喷洒头安装→系统通水试验 1、安装准备 a、 认真熟悉图纸，核对有关专业图纸，查看各管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决；编制安装分项工艺卡，下达给班组进行技术与安全交底； b、检查预埋和预留孔洞是否准确； c、检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准； d、安排合理的施工顺序，避免工种交叉作业的干扰影响施工。 2、管道安装 a、喷淋管道使用热镀锌钢管，大于DN150消防喷淋管道采用热镀锌无缝钢管《输送流体用无缝钢管》GBT/T8163-2008,小于等于DN150消防喷淋管道采用热镀锌焊接钢管《低压流体输送用镀锌钢管》GB/T3091-2001中加厚型热镀锌钢管。当主、干管管径大于DN65时采用卡箍连接，管径小于或等于DN65时可采用螺纹连接。每根配管长度不宜超过6m。连接后，均不得减少管道的通水横断面面积。 b、先了解和确定干管的标高、位置、坡度、管径等，预先对管段长度进行测量时，应计算出管子加工时下料的尺寸。计算管子的下料度时，应考虑扣除阀件、管件长度，然后架设连接管道。对所安装的干管要拔正调直后，卡固管道，防止局部有“塌”、“拱”现象。 c、在长度大于6英尺（1.8米）立管的顶部和底部24英寸（0.6米）范围内，设置柔性卡箍。 d、管道连接紧固卡箍时，检查卡箍端面是否干净，法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点，然后依次对称紧固（卡箍接口应安装在易拆装的位置）。 e、管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。 f、在具有腐蚀性的场所,安装管网前，应按设计要求对管子、管件以及支架吊架等进行防腐处理（抗腐蚀涂料一次和环氧树脂两次）。 g、螺纹连接应符合下列要求： 管子宜采用机械切割，切割面不得有飞边、毛刺；管子螺纹密封面应符合现行国家标准《普通螺纹其本尺寸要求》、《普通螺纹公差与配合》、《管路旋入端螺纹尺寸系列》的有关规定； h、沟槽式连接应符合下列要求： 安装前准备：安装机械滚槽机、开孔机、钢管切割机、滚槽机尾架； 材料准备：待安装管子（符合国家标准）、扳手、游标卡尺、水平仪、润滑剂（肥皂水
湿、干式自动喷水灭火系统消防设施操作图解 本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考。 一、湿式自动喷水灭火系统 1.系统用途 用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。 2.系统结构 湿式系统结构示意图 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。 3.工作原理 保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。 4.系统工作流程图
湿式灭火系统动作流程图5.系统各部件构成及用途
5.1湿式报警阀 湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。 湿式报警阀阀工作原理如图下图所示。
湿式报警阀组工作原理 如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。 当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。 5.2延迟器 延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。 功能特点 1)最大工作压力：1.2MPa 2)报警停止后，延迟器内水排空时间≤5min 3)报警延迟时间5～90s 4)当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。
1.自动喷水灭火系统简介 自动喷水灭火系统具有自动喷水灭火和报告火情的基本功能，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统，距今已有160年的历史。美国1965 年作过统计，早在技术远不如目前发达的1925～1964 年共40年间，在安装喷淋灭火系统的建筑物中，共发生火灾75290 次，灭控火的成功率高达96.2%，其中工业厂房和仓库占有的比例高达87.46％。 自动喷水灭火系统的类型较多，基本类型包括湿式、干式、预作用及雨淋自动喷水灭火系统和水幕系统等。用量最多的是湿式系统。在已安装的自动喷水灭火系统中，70%以上为湿式系统。 1.1 湿式自动喷水灭火系统 1.1.1 适用范围。湿式系统应用于环境温度不低于4℃，且不高于70℃的场所。 1.1.2 系统组成。湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供 水设施等组成，并且管道内始终充满有压水。湿式系统必须安装在全年不结冰及不会出现过热危险的场所内，该系统在喷头动作后立即喷水，其灭火成功率高于干式系统。(见图1)。 图 1 湿式统示意图 1－水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－末端试水装置12－配水支管13－闭式洒水喷头14－报警控制器 P－压力表 M－驱动电机 L－水流指示器 1.1.3 工作原理。湿式系统的工作原理是：火灾发生时，高温火焰或高温气流使闭式喷 头的热敏感元件动作，喷水灭火。此时，管网中的水由静止变为流动，则水流指示器就被感应送出电信号，在报警控制器上指示某一区域已在喷水，持续喷水造成湿式报警阀上部水压低于下部水压，这种压力差达到一定值时，原来处于关闭状态的阀片就自动开启。此时，压力水通过湿式报警阀，流向干管和配水管，同时，水通过细管进入水力警铃，发出火警声号；压力开关动作启动消防水泵，向管网加压供水，达到持续自动喷水灭火的目的。 1.1.4 系统特点。湿式系统具有以下特点与功能： a.与其他自动喷水灭火系统相比较，结构相对简单，处于警戒状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。发生火灾时，由闭式喷头探测火灾水流指示器报告起火区域，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统的启动。系统启动后，由供水泵向开放的喷头供水，开放的喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。为了保证扑救初期火灾的效果，喷头开放后，要求在持续喷水时间内连续喷水。 图2 湿式自动喷水灭火系统原理图 b.湿式系统适合在温度不低于4℃并不高于70℃的环境中使用，因此绝大多数的常温场所采用此类系统。经常低于4℃的场所有使管内充水冰冻的危险，高于70℃的场所管内充水汽化的加剧有破坏管道的危险。 1.1.5 系统组件 a.湿式报警阀 只允许水流入湿式灭火系统并在规定压力、流量下驱动配套部件报警的一种单向阀。
自动喷水灭火系统施工方案 一、自动喷水灭火系统施工内容如下： 1、各防火分区自动喷水信号蝶阀、水流指示器及喷头等的安装。 2、自动喷水灭火给水系统管网的水压试验及水严密性试验和管道水冲洗。 3、室外消防水泵结合器的安装。 4、消防增压给水设备的安装。 二、劳动力安排和施工工具 1、劳动力安排： 技术工人6 人，安装工人16 人 2、施工机具、设备需要量（主要机具、设备） 喷头安装专用工具8 套 液体流量计 1 台 电焊机 2 台 套丝机 1 台 打压泵 1 套 电锤 6 台 冲击钻 6 台 手动吊葫芦 1 台 无齿锯 1 台
三、施工方法 自动喷水灭火系统的给水管道安装，采用各层干、支管道集中预制，现场安装的施工方案。其主要施工内容有以下几点： 自动喷水灭火系统的施工程序为： （立管）干管——支管——试压——冲洗——喷头安装 1、安装工序 支吊架安装——干管安装——报警阀安装——立管安装——喷洒分层干支管安装水流指示器——信号蝶阀——水泵结合器安装——管道试压——管道冲洗——喷头支管安装（系统试压及冲洗）——喷头支管安装（系统试压及冲洗）报警阀配件、喷头安装——系统通水测试 2、喷淋系统管网安装，一般是在空调系统管道安装完毕后，方可进行管网安装。管网安装时可分两部分实施，自上而下，先垂直后水平的方法，并按分层、分区的施工程序，分段进行施工。 3、管材及管道连接方式： （1 ）消火栓系统管材，选用热镀锌钢管。管道连接方式，当 DN v 100mm采用螺纹连接，DN >100mm 采用法兰连接和沟槽连 接，设备与管道连接采用法兰连接。管道与设备连接，采用丝接和法兰连接。 4、管道支吊架制作：
9 维护管理 9.0.1 自动喷水灭火系统应具有管理、检测、维护规程，并应保证系统处于准工作状态。维护管理工作，可按本规范附录E进行。 9.0.2 维护管理的人员应熟悉自动喷水灭火系统的原理、性能和操作维护规程。 9.0.3 维护管理的人员每天应对水源控制阀、报警阀组，进行外观检查，并应保证系统处于无故障状态。 9.0.4 每天应对水源的供水能力进行一次测定。 9.0.5消防水池、消防水箱及消防气压给水设备应每月检查一次，对其消防储备水位及消防气压给水设备的气体压力，并应对保证消防用水不作他用的措施进行检查，发现故障，应及时进行处理。 9.0.6 消防水池、消防水箱、消防气压给水设备内的水应根据当地环境、气候条件不定期更换。更换前，负责自动喷水灭火系统的专职或兼职管理人员应向领导报告，并报告当地地消防监督部门。 9.0.7 寒冷季节，消防储水设备的任何部位均不得结冰。每天应检查设置储水设备的房间，保持室温不低于5℃. 9.0.8 每两年应对消防储水设备进行检查，修补缺损和重新油漆。
9.0.9 钢板消防水箱和消防气压给水设备的玻璃水位计，两端的角阀在不进行水位观察时应关闭。 9.0.10 消防水泵应每月启动运行一次，内燃机驱动的消防水泵应每周启动运转一次。当消防水泵为自动控制启动时，应每月模拟自动控制的条件启动运转一次。 9.0.11 电磁阀应每月检查并应作启动试验，动作时常时应及时更换。 9.0.12 每个季度应对报警阀旁边的防水试验阀进行一次供水试验，验证系统的供水能力。 9.0.13 系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态。 每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换。 9.0.14 室外阀门井中，进水管上的控制阀门应每个季度检查一次，核实处于全开启状态。 9.0.15 消防水泵接合器的接口及附件应每月检查一次，并应保证接口完好、无渗漏、闷盖齐全。 9.0.16 每两个月应利用末端试水装置对水流指示器进行试验。 9.0.17 每月应对喷头进行一次外观检查，当发现有不正常的喷头应及时更换；当喷头上有异物应及时清除。更换或安装喷头均应使用专用扳手。
自动喷水灭火系统安装施工方案 自动喷水灭火系统安装施工方案 本工程拟采用镀锌钢管，管径DN≤100的管道采用丝扣连接，管径DN>100的管道采用卡箍式连接。 1、操作工艺 安装准备→干管安装→报警阀安装→立管安装→水流指示器安装→支管安装→管道试压→管道冲洗→喷头支管安装→喷头安装→系统通水试验 2、干管、立管安装： 镀锌钢管安装应遵循先干管后支管安装的顺序，直管段先连接在一起调直后再吊装。干管、立管安装前，应先核对有关专业的施工图纸，定出管道走向、标高及坐标，确定安装位置无误且不会发生管道打架现象时，方可进行施工。干管安装应留有一定的坡度。立管安装时应使用线坠，以保证立管的垂直度满足规范的要求。镀锌干管安装应遵循先干管后支管安装的顺序，螺纹要求丝扣规整，无缺断丝，丝扣应做防腐处理，丝扣外漏2--3扣，直管段先连接在一起调直后再吊装。 3、喷洒头支管安装： 喷洒头支管安装要与吊顶装修同步进行，吊顶龙骨装完，根据吊顶材料厚度定出喷头的预留口标高，按吊顶装修图确定喷洒头的坐标，使支管预留口作到位置准确。支管管径一律为25mm，末端25mm*15mm的异径管箍，管箍口与吊顶装修层齐平。 4、喷洒头安装： 喷洒头的两翼方向应成排统一安装，装饰盘要贴紧吊顶，安装喷头用专用扳手，防止损坏和污染吊顶。支架的位置不能防碍喷头效果，距喷头大于300mm，距末端喷头的距离不大于750mm，支管末端应加防晃支架。 5、湿式报警阀安装：应设在明显、易于操作的位置，距地高度宜为1.2m。报警阀处地面应有排水措施，环境温度不低于+5℃。控制阀应有启闭指示装置，并使阀门作处于常开状态。 6、水流指示器安装：水流指示器安装在每层的水平分支干管上。水平安装，保证叶片活动灵敏，水流指示器前后应保持有5倍安装管径长度的直管段，安装时注意水流方向与指示器的 7、自动喷淋系统试压：封吊顶前进行系统试压，为了不影响吊顶装修进度可分层分段试压，试压完后冲洗管道，合格后可封闭吊顶。吊顶材料在管箍开口处开一个30mm的孔，把预留口露出，吊顶装修完后把丝堵卸下安装喷洒头。 8管道冲洗：消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的减压孔板、过滤装置拆除，冲洗水质合格后重新安装，冲洗出的水要有排放去向，不得损坏其它成品。 感谢您的阅读！
注册消防工程师考试自动喷水灭火系统维护管理技术综合能力及例题 一、系统巡查 建筑管理使用单位至少每日组织一次系统全面巡查。 二、系统周期性检查维护 （一）月检查项目 1)电动、内燃机驱动的消防水泵（增压泵）启动运行测试。 2)喷头完好状况、备用量及异物清除等检查。 3)系统所有阀门状态及其铅封、锁链完好状况检查。 4)消防气压给水设备的气压、水位测试;消防水池、消防水箱的水位及消防用水不被挪用的技术措施检查。 5)电磁阀启动测试。 6)水流指示器动作、信息反馈试验。 7)水泵接合器完好性检查。 （二）季度检查项目 1)报警阀组的试水阀放水及其启动性能测试。 2)室外阀门井中的控制阀门开启状况及其使用性能测试。 （三）年度检查项目 1)水源供水能力测试。 2)水泵接合器通水加压测试。 3)储水设备结构材料检查。 4)过滤器排渣、完好状态检查。
5)系统联动测试。 【2016】63、物业管理公司对自动喷水灭火系统进行维护管理，定期巡视检查测试，根据《自动喷水灭火系统施工及验收规范》GB 50361 的要求，下列检查项目中，属于每月检查项目的是（）。A．消防水源供水能力的测试 B．室外阀门井中进水管道控制阀的开启状态 C．控制阀的铅封、锁链 D．所有报警阀组的试水阀放水测试及其启动性能测试 【参考答案】：C解析：系统所有的阀门及其铅封、锁链完好状态检查属于月检项目。故C正确。A 选项消防水源供水能力的测试属于年度检查项目。B选项室外阀门井中进水管道控制阀的开启状态及其使用性能测试属于季度检查项目。D选项报警阀组的试水阀放水及其启动性能测试属于季度检查项目。 【2016】64.对消防设施进行定期检测是消防设施维护管理工作的一项重要内容，确定自动喷水灭火系统末端试水的检测周期所依据的标准是（） A.《建筑消防设施检测技术规范》GA503 B.《建筑消防设施维护管理规定》GB25201 C.《自动喷水灭火系统施工及验收规范》GB50261 D.《自动喷水灭火系统设计规范》GB50084 【参考答案】C【解析】《自动喷水灭火系统施工及验收规范》GB50261

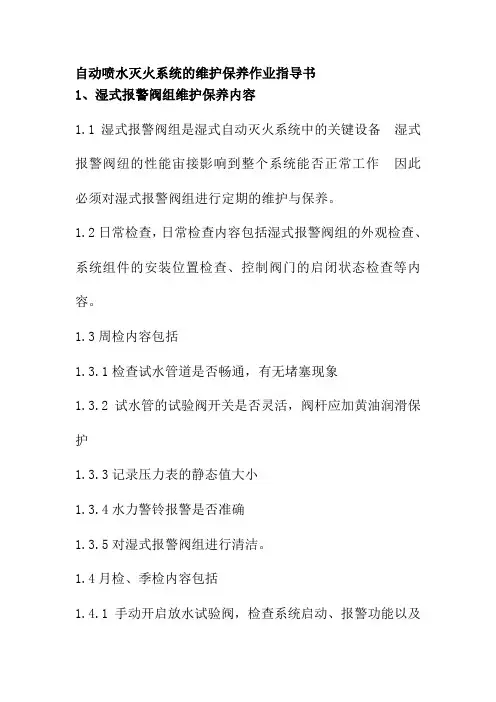

自动喷水灭火系统的维护保养作业指导书 1、湿式报警阀组维护保养内容 1.1湿式报警阀组是湿式自动灭火系统中的关键设备湿式报警阀纽的性能宙接影响到整个系统能否正常工作因此必须对湿式报警阀组进行定期的维护与保养。 1.2日常检查，日常检查内容包括湿式报警阀组的外观检查、系统组件的安装位置检查、控制阀门的启闭状态检查等内容。 1.3周检内容包括 1.3.1检查试水管道是否畅通，有无堵塞现象 1.3.2试水管的试验阀开关是否灵活，阀杆应加黄油润滑保护 1.3.3记录压力表的静态值大小 1.3.4水力警铃报警是否准确 1.3.5对湿式报警阀组进行清洁。 1.4月检、季检内容包括 1.4.1手动开启放水试验阀，检查系统启动、报警功能以及
