大空间智能灭火系统方案
一、系统简介
大空间智能灭火装置，是一种针对现代大空间建筑的消防需要，采用高新科学技术而研发生产的系统化消防产品。该系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，全天候自动监测保护范围内的火灾，并能自动定位、自动灭火的智能化灭火装备。该系统实现了高度智能化的现代消防理念。
自动扫描射水高空水炮灭火装置（大空间智能灭火系统）的工作原理是：装置内的红外探测组件全天候自动监测保护范围内的火灾，一旦保护区域内发生火灾，红外探测组件发现并判断确认火灾后会发出指令给水炮定位机构，定位机构会立即启动做360度往复旋转实现水平定位（水平定位机构也是通过红外线判断定位），水平定位后会继续做出垂直定位。定位完成后，中央控制器发出指令启动水泵，打开装置前端电磁阀，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。并且该装置在启动水泵灭火的同时，将火灾报警信号反馈给火灾报警主机进行消防联动。
本工程消防系统中高空水炮的设置位置是：中空部位的1层至5层及5层的电影院。
二、设备选型
1.严格按照建设单位对于设备、材料的有关规定和设计图纸的要求，
选用技术可靠，服务到位的产品。
2.设备材料订货前，严格按照程序向业主提供技术资料及供货依据，
包括设备的定型测试，出厂验收试验的检测报告。
3.在产品订货时将邀请业主参与，有必要时可组织考察。同时，依
据招标文件对产品的要求，系统的设置应充分考虑对区域精装修效果的影响及对现场环境的适应性，针对此问题，我司在订货前会严格按照现场的装修情况，对设备的颜色做出特殊要求。

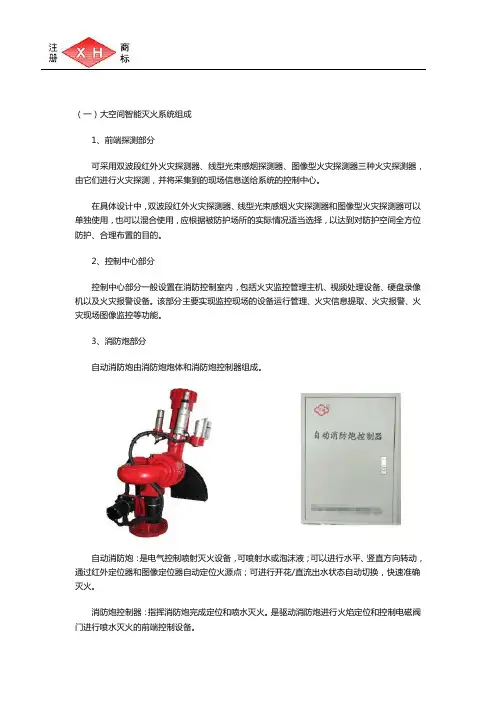

三、设备组成
大空间智能型主动喷水灭火系统包含的组件有：自动扫描射水高空水炮灭火装置（简称水炮）、电磁阀、通用模块、现场控制箱、电
源联动控制柜、水流指示器、信号阀、模拟末端试水装置、水泵、配水管、手动闸阀。
四、系统安装
1.大空间智能型主动喷水灭火系统施工工艺流程
2.大空间智能型主动喷水灭火系统施工前应具备如下条件：
(1)深化设计方案经过设计院审核确认；
(2)设备平面布置图、系统图、安装图、接线图、设计说明等施工图
及有关技术文件应齐全；
(3)相关技术人员已对施工人员做出详细技术交底；
(4)系统组件、管件及其它设备、材料，应能保证正常施工；
(5)施工现场及施工中的水、电应满足施工要求，并应保证连续施工。
3.大空间智能型主动喷水灭火系统施工前应对采用的系统组件、管件
及其它设备、材料进行现场检查，并应符合下列要求：
(1)大空间智能型灭火装置、水流指示器、消防水泵、水泵接合器、
信号阀等系统主要组件，应经国家消防产品质量监督检验中心强制或型式检测合格；稳压泵、止回阀、手动闸阀、安全泄压阀、沟槽式管接头等，应经相应国家产品质量监督检验中心检测合格。
(2)系统组件、管件及其它设备、材料，应符合设计要求和国家现行
有关标准的规定，并应具有出厂合格证或质量认证书。
4.大空间灭火装置的现场检验应符合下列要求：
(1)大空间智能型灭火装置的商标、型号、规格、制造厂及生产年月
等标志应齐全，并有产品合格证；
(2)型号、规格应符合设计要求；
(3)外观应无加工缺陷和机械损伤，无脱漆，手动可转动部件应转动
灵活；
(4)螺纹密封面应完整、光洁、无损伤、无缺丝和断丝现象。
5.阀门及其附件的现场检验应符合下列要求：
(1)阀门商标、型号、规格、制造厂及生产年月等标志应齐全，并有
产品合格证；
(2)阀门的型号、规格、数量、材质、公称压力应符合设计要求；
(3)阀门及其附件应配备齐全，不得有加工缺陷和机械损伤；
(4)电磁阀(电动阀)无电时应处于“常闭”状态，工作电压及电流应
符合设计要求。
(5)水流指示器、自动排气阀、减压阀、止回阀（多功能水泵控制阀）、
信号阀、安全泄压阀、水泵接合器等及水位、水压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书；
水流指示器、水泵接合器、减压阀、逆止阀尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查，不合格的不得使用。
6.水炮管线示意图
7.水炮的安装
(1)水炮的颜色要与周围环境相适应，水炮安装处要做与周边环境相
适应的装饰罩，装饰罩要绝对避免与灭火装置产生接触，以免影响其旋转性能。
(2)灭火装置工程安装分楼板安装、天花吊顶安装及沿梁边安装三种
悬挂安装形式，装置与管道安装示意图如下：
1)楼板下安装
a)短立管长度小于50cm时，短立管通过变径弯头与电磁阀后的配水
支管连接，如下安装；
b)短立管长度大于50cm时，短立管采用支架固定，灭火装置通过变
径与短立管连接，如下图
2)天花吊顶安装（天花板开口处圆周边宜与装置保持1±0.5cm的空
隙，要绝对避免装置与天花板产生接触，以免影响其旋转性能。）a)短立管长度大于20cm小于60cm时，灭火装置通过变径与短立管
连接，如下图安装；
b)短立管长度小于20cm时，短立管采用变径弯头与电磁阀后的配水
支管连接，如下图安装；
c)短立管长度大于60cm时，短立管采用支架固定，灭火装置通过变
径与短立管连接，如下图安装。
3)沿梁边安装（装置探测部分须低于梁的底边水平线，保证不遮挡
装置探测及喷水，其水平方向与梁要不小于300mm的间隙，应能保证装置的正常旋转。）如下图
(3)水炮及电磁阀安装注意事项
1)灭火装置的安装应在管道冲洗合格后进行；
2)安装时应将射水嘴对准墙面、柱面和墙角等不易引发火灾的方向，
使得装置启动后，在正向扫描过程中就能扫描易发生火灾的区域；
3)将装置安装在短立管的过程中，首先用手将装置的进水管轻轻地
拧进管网的短立管几个螺扣后，再采用板手转动装置的进水管直到将进水管与短立管扣紧，在该过程中严禁直接转动装置的壳体；
4)水炮安装时要注意对其下部红外探测装置的保护；
5)大间灭火装置的智能探测组件应平行或低于天花、梁底、屋架底
和风管底安装。其周围不应有影响探测视角的障碍物；
6)大空间灭火装置在安装前应加电进行复位状态、监视状态、启动、
机械转动、联动控制等功能的模拟检查，不合格者，不得安装；
7)安装时注意不要损坏装置的启动传感器和工作指示灯，装置的出
水口、传感狭缝不应有堵塞物，随时保持清洁。当传感器的滤光片上有浮尘时，应由专业维护人员进行清洁；
8)安装过程中，不得扭动射水嘴；
9)安装时不得将导线功能混淆，装置的外接导线应设接线盒，采用
压接或焊接方式，焊接时不得用腐蚀性焊剂；
10)装置的外接导线应采用金属软管保护，金属软管要与系统的电线
管路可靠连接，并留有300--400mm的余量，以不影响装置往返旋转扫描为宜；
11)装置穿过顶棚安装时，顶棚开口边缘处与装置应保持足够大的空
隙，以免影响装置的旋转扫描及喷水；
12)大空间灭火装置的对外引线应采用金属软管保护，其长度不宜大
于0.8m，且应采用管卡固定并作接地处理。固定后的金属软管不得妨碍大空间灭火装置的机械转动；
13)大空间灭火装置的对外引线与其它系统导线的连接应在接线盒内
进行。导线接头应采用焊接或压接的方式。当采用焊接方式时，不得使用带腐蚀性的助焊剂，焊点不得有尖刺，焊点应采用电工绝缘胶布或其它电工绝缘材料密封；
14)大空间灭火装置宜在系统调试时安装，如安装后需等待较长时间
才能调试，要采取防尘、防潮、防腐蚀措施。
8.电磁阀的安装
大空间智能灭火系统中的电磁阀是关键部件，水炮定位后，能否出水靠电磁阀控制，正常状态下系统能否封闭良好也靠电磁阀控制。
所以在选择电磁阀时要严格控制，确保其是经过国家消防装备质
