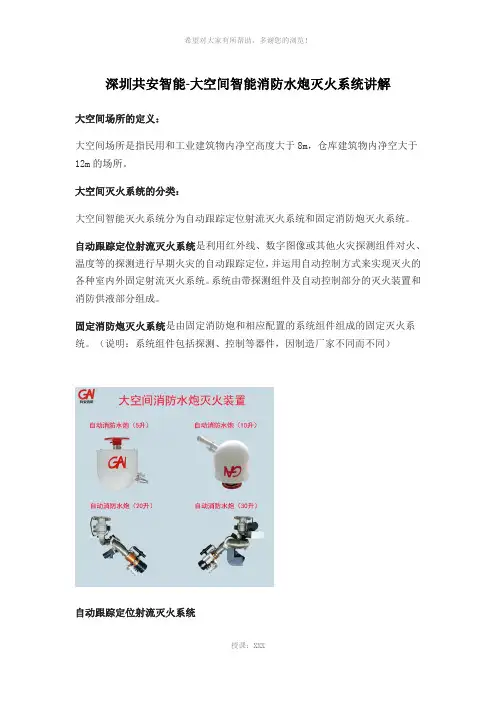

大空间智能消防灭火系统
大空间场所的定义：
大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。
大空间灭火系统的分类：
大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。
自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。
固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍：
自动射流灭火系统
一、工作原理
当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。
二、产品特点
★自动准确定位、定点喷射
★发现火情到定位喷水时间短（≤30S）
★采用红外、紫外复合探测技术
★模块化结构，安装、布线简单
★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作★免除水渍损失
三、产品用途
随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。
典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。
四、自动射流灭火系统的分类
1、自动消防炮灭火装置
ZDMS0.9/20SCX型自动射流灭火装置性能参数表
2、自动射流灭火装置（喷射型）
ZDMS0.6/5SCX型自动射流灭火装置性能参数表
ZDMS0.6/10SCX型自动射流灭火装置性能参数表
3
ZDMP0.25/5SCX型自动射流灭火装置性能参数表
工作压力≤0.25MPa 喷射流量5L/s
入口通经DN40 安装高度6~25m
保护半径6m 保护面积113m2
工作环境温度4~55℃喷射方式旋转喷水
ZDMP0.25/10SCX型自动射流灭火装置性能参数表
工作压力≤0.25MPa 喷射流量10L/s
入口通经DN50 安装高度6~25m
保护半径8m 保护面积200m2
工作环境温度4~55℃喷射方式旋转喷水
4、产品照片
五、主要部件及技术参数
1、复合探测器
用于自动射流灭火系统中，配合ZDMP型自动射流灭火装置使
用，与常规探测相比，探测高度更高，可达25米。
工作电压DC24V 安装高度6~25m 输出信号无源开关量
型号
工作电流≤0.1A 安装尺寸50mm×50mm
(4×4m螺钉)
启动时间≤30s
安装方式吸顶安装监控半径10m
2、现场控制箱
自动消防水炮灭火装置自动射流灭火装置
（喷射型）
自动射流灭火装置
（喷洒型）
在自动射流灭火系统中，现场控制箱能实时地为自动射流灭火装置供电、分配信号，控制电磁阀动作，输出报警信号。
输入电压输出功率安装方式防护等级输出电压
AC220V 85W 壁挂式IP54 AC220V/DC24V/DC5V
AC220V 35W 壁挂式IP54 AC220V/DC24V
3、现场手动操作盘
为了使自动射流么会装置能更好地发挥作用，在系统中增加了现场手动功能。操作现场手动操作盘可以使灭火装置由自动即刻切换到手动状态，优先完成手动功能。现场手动盘与主机采用通信总线连接方式。与灭火装置采用一对一通信方式。
输入电压工作电压工作电流安装方式控制方式
AC220V DC24V 150mA 壁挂总线控制
4、电磁阀
阀体材质：不锈钢材料制造，密封性能优异且不易生锈。具有启闭迅速、耐腐蚀不结垢、零压力下不漏水、经久耐用的特点。
通经工作电压启动功率保持功率
DN50 AC220V/DC24V 350/85W 10/20W
DN65 AC220V/DC24V 300/85W 10/20W
连接方式（法兰、螺纹）长×宽×高
DN50法兰盘、内螺纹2”165×105×225
165×105×245
DN65法兰盘、内螺纹2?190×102×365
末端试水装置是检验管网末端压力以及检验装置
现场手动盘外观现场手动盘内部按键
性能和系统的一种建议装置。系统在不定期时可以检验管网的末端压力，联动水泵以及其他的相关联动设备，使系统在正常状态下可靠运行。
电磁阀供电电压试水压力（MPa）接口口径
AC220V 0.25 DN50
6、消防炮集中控制主机
集中控制主机的作用是显示、控制各灭火装置以及联动
其他相关设备。显示各灭火装置的工作状态、各装置是否启
动、喷水。在集中控制主机上可实现对现场灭火装置的手动、
自动操作，手动、自动启停消防水泵等。
工作电压工作电流显示控制装置数量显示防火分区数量外观尺寸
AC220V 500mA 255台20个分区610*790*1200
六、自动射流灭火系统控制原理图
七、施工注意事项 （一）、灭火管路设备安装
1、灭火装置管路安装图如图1-①所示，详细安装方法如图1-②、1-③、1-④、1-⑤所示。
2、如图1-②将两管管螺纹和检修阀螺纹口的孔依次对齐，然后将检修阀按顺时针旋入涂上密封胶的管螺纹到合适程度，注意使检修阀手柄面朝上，且尽量水平安装。
3、如图1-④在两管螺纹口和水炮管纹丝对齐，按顺时针旋入涂上密封胶的管螺纹到合适程度。
4、如图1-
为安装环境不
检修阀
D N 1
00
图1-②
同，固定支架有不同的安装样式，请您根据您的现场情况选择最适合的安装样式。
（二）、安装时，应注意以下几点：
1、供水管必须在装置安装前彻底地冲洗；装置连接到管道时，应填加生料带。
2、现场控制箱安装位置距离自动寻的装置安装点不能超过1.5米。
3、电磁阀的安装位置距离现场控制箱不能超过2米。
4、自动寻的装置在安装前需把炮口的紫外传感器用螺丝刀拧紧；（炮嘴下的白色灯），连接装置时需在炮口加一截连接管防止装置转动把线损坏。
5、自动寻的装置应与吊顶保持一定距离，以不影响十芯连接线旋转，若留的距离过短的话，十芯线会掉下来或者线折断，影响装置正常运行。
6、通信线与220V电源线应有各自独立的穿线管。
7、用所配的10芯屏蔽电缆将现场控制箱与自动射流灭火装置连接。
8、用所配的三芯连接线将阀与现场控制箱连接。
（三）、注意事项
1、装置在喷射时,人员应离开自动扫描灭火装置射程范围内。
2、装置旋转时出现转动不灵活时应给蜗杆加点黄油以便让其转动灵活。
3、水炮的安装部位应有40×40的空间，以保证水炮旋转不受阻挡。
4、安装完后试水前应保证管网里水的洁净度，避免电磁阀因被堵塞而开关困难。
5、储运过程中，应保证设备清洁，并注意防水、防潮。
6、外接导线应采用金属软管保护，十芯连接线应与自动寻的灭火装置可靠连接，
线与管网固定时应留300mm-500mm线的余量，以不影响装置往返旋转扫描为宜。
7、出水口传感器狭缝不应有堵塞，随时保持清洁，当传感器滤光片有尘浊应由专业人员进行清洁。
8、不宜安装在正常情况有明火的场。
9、应安装牢固,固定装置的管路应保证承受微型自动寻的灭火装置的重力，安装完成后应保证摇动水炮不应晃动，并保持设备的清洁,验收使用前需把装置用袋子套起，防止灰尘落入影响外观。
10、本产品不适宜于安装在有大量粉尘等对探测器探测火灾干扰较强的场所。
数字图像型自动消防水炮灭火系统
一、数控炮系统工作原理
图像型消防炮整个探测、定位由三个过程组成；分别是图像采集—图像分析—图像定位。
1、探测感知原理
平时启动探测器处于24小时的监控状态，一旦被保护区域发生火情，图像火灾探测器就会将实时图像传输回系统控制主机，有系统主机进行图像分析得出火灾发生点在图像上的三维透视坐标，整个过程在5S以内完成，同时发出火灾报警信号及相关消防设备的联动信号。
2、寻的定位原理
系统主机经图像分析得到三维透视坐标并通过通讯总线把图像上的三维透视坐标传输给相应消防水炮的现场控制器，现场控制器指挥消防水炮指向火灾发生点，同时炮头上的图像火灾探测定位器也在不间断的采集现场实时画面，重复着上述探测动作，当系统主机通过图像火灾探测器得到的三维透视坐标和炮头上图像定位器得到的三维透视坐标相重合确定该水炮定位完成，同时我们可以通过图像主机上的图像确认此事炮头已经对准火灾发生点，图像火灾定位完成。火灾确认，启动水泵、打开电动阀门，整个过程都在图像火灾监控器的监控中（如果水柱着地点不在火点中心，则可以通过中心手动盘进行微调）。火源扑灭后，消防炮控制器再发出指令停止射水。若有心的火情，消防炮重复上述过程，待全部火源扑灭后重新回到监控状态。
二、数控消防炮灭火系统的特点
数控消防炮灭火系统利用水作为介质，通过消防增压泵提供动力源，将水高速喷射以达到远距离喷水灭火的目的。改系统具有射程远、喷射轻度高、灭火迅速等优点，可广泛应用在自动喷淋系统无法实现的高大空间和室外对被保护现场所进行灭火保护，由于其喷射集中，可有效地扑灭早期火灾，防止火灾的蔓延，避免水质污染。
★灭火后可迅速恢复伺服状态，无需更换零部件，节约成本。
★系统采用图像式，有效探测早期火灾火焰和火灾烟气，实现可视化报警。
★系统采用非接触式图像探测，有效克服太阳光照射和其他发光气体干扰，对环境因素的抵抗力强。
★探测距离远，保护面积大，响应速度快，探测灵敏度高。
★采用先进、成熟、实用的技术，进行系统的深化、优化配置。
★系统软、硬件配置采用模块化、开放式结构，以适应系统扩展之需要。系统采用总线制连接，降低工程成本和后期工程维护费用。
★系统设备配置在保证先进性、可靠性的同时，应本着经济、实用、合理的原则，使系统具有良好的性能价格比。
★系统应具备较高的先进性、安全性、可靠性、可维护性和容错能力。
★系统的控制灵活多样，分别有中央计算机自动控制、中央计算机辅助人工控制、中央手动操作盘全人工控制、现场手动控制等。这些控制方式完全能满足消防规范对消防系统控制的要求。
三、数控炮系统的应用场所
1、要求防爆的场所：
化工厂、石油码头、石油或天然气采集井等传统消防产品难以实现消防的室内外场所超大系统。
2、室内外大空间场所：
体育馆、会展中心、博物馆、文艺中心、歌剧院、车站、机场等
四、系统设备组成及基本功能
1、系统组成：包括图像火灾探测报警系统及自动消防炮系统。
a.图像火灾探测报警系统包括：图像火灾探测器、报警主机。
b.自动消防炮系统包括：自动消防炮控制装置、电动阀控制装置、消防炮、电动阀等该系统正常安全运行所必须的设备和部件。
2、系统的启动方式：分为自动和手动二种。
在有人值守时，采用手动控制方式；在无人值守时，采用自动控制方式，根据着火点坐标，由消防炮控制装置驱动消防炮转动指向着火点，实现定点灭火。
3、图像火灾探测报警系统和自动消防炮系统要结合起来，做到定点扑救，实现智能化控制，在控制室应能看到现场水炮的运动图像信息，对被保护场所进行无死角可视图像监控,便于控制.消防炮自动灭火系统要接收到火灾报警信号后能自动启动两门水炮，使之自动/手动对着火点进行喷水灭火。火灾报警时，系统可通过硬盘录像机进行自动录像。
4、图像火灾探测报警系统和自动消防炮系统可与传统的火灾探测报警系统
集成，实现相关设备的联动功能。
5、系统能根据着火点远近及大小自动修正消防炮的喷射角度，保证消防炮的定位准确，喷射覆盖无盲区、无死角。
6、控制方式：具有现场控制和远程控制功能并具备以下控制方式：
a.自动控制方式：当前端探测报警后，报警信号传给系统信息处理主机，启动对应着火区域的两台消防炮进行自动火灾位置定位，自动启动消防泵、打开电动阀、向火点根部喷水灭火、无喷射死角，定位准确，火源完全熄灭后自动关泵、关阀，整个过程一概免人力操作。
b.消防控制中心远程控制方式：当前端探测器报警后，值班人员在主机上强制切换消防水炮至手动状态，通过现场传过来的彩色画面，控制消防炮瞄准着火点，手动启动消防泵、打开电动阀喷水灭火。
c.现场电动控制：当现场人员发现火灾后，直接通过消防炮现场手动控制盘，控制消防炮瞄准着火点，启动消防泵，打开电动阀喷水灭火。
d.现场手动控制具有优先权；为防止误操作，中心手动操作盘具有多级安全锁或操作权限设定功能。
7、数控炮系统工作过程：
图像火灾探测器实时监视火灾保护现场，火灾时，火灾图像被火灾探测器采集经视频线缆传输到中央控制室，图像信号经视频分配器分为2路，1路到图像处理主机，视频实时的被记录到磁盘阵列或硬盘录像机等记录设备。并在现场监视器上显示。另1路信号传输至火灾控制主机，图像信号经过主机内专业软件分析处理，排除现场干扰并确认火灾，分析出火灾在图像上位置，计算出水炮定位坐标，通过现场控制总线把坐标值发送到现场控制器，现场控制器指挥消防炮进行定位和灭火。该过程中，炮口摄像机实时地把运动图像记录下来传回中央控制室，显示在图像主机的显示屏上，使消防主机计算机和值班室监视人员对炮口火灾图像的定位进行实时的校正。确认火灾后发出控制信息的同时还启动消防报警设备进行声光报警。发出水泵控制信号进行水泵启停控制，发出联动控制信息进行联动控制等。
系统的控制灵活多样，分别有中央计算机自动控制、中央计算机辅助人工控制、中央手动操作盘全人工控制、现场手动控制等。这些控制方式完全能满足消防规范对消防系统控制的要求。
1.
图像火灾探测器 2. 图像火灾定位探测器 3.图像火灾信号处理器 4. PSKD 消防水炮 5. 现场控制器 6. 无线AP 7. 光纤收发器 8. 光纤收发器 9. 图像火灾信号控制器 10. 工业控制计算机 11. 中控琴台柜 12. PPKD 消防泡沫炮
五、数字图像型自动消防水炮灭火系统概述
CXZKP 数字图像型自动消防炮灭火系统组态如图所示：
CXZKP 数字图像自动消防炮灭火系统结构图
该系统是本公司最新的基于TCP/IP协议的产品，图像数据和控制信息数据的传输都在TCP/IP网上进行。具有组网灵活、传输距离远、便于控制、维护方便等优点。该系统内嵌操作系统，具备实时图像采集、火灾信息处理、控制信号处理等功能。其图像火灾信号处理器由新一代的基于DSP芯片的DVR系统组成，能将火灾信号传输到消防中央控制室进行集中管理。其本身在没有中控的情况下本身也能进行完整的火灾探测报警和系统控制。
TCP/IP网络组态方式多种多样，可以用光纤网络、无线网络、铜缆网络等，客户上网的方式可以是ADSL、ATM、PSTN、卫星通讯、手机GPRS/CDMA等方式。在四川总厂设有全国客户数据库，可以远程为客户进行数据维护，当客户数据或者系统崩溃时，客户只要连上网络，就可以让川消工程师通过网络进行火灾系统的修复与设置。大大节约客户的维护成本。
炮现场控制器、图像火灾信号处理器、图像火灾探测器采用专业的外壳封装，具有强度高，抗爆等级高等优良性能。
2008年7月30日，成都市科技局委托温江区科技局，组织专家对萃联（中国）消防设备制造有限公司研制开发的CXZKP数字图像型智能防消炮灭火系统项目进行了科技成果鉴定。
鉴定委员会听取了项目承担单位所作的技术研究、工作总结报告等，审查了相关技术资料，进行了质询，察看了产品演示。经过认真讨论，形成鉴定意见如下：
提供的技术资料齐全完整、符合科技成果鉴定要求。
该项目采用基于混沌原理的图像探测技术进行火灾探测，采用现场总线分布式布局技术进行系统控制，自主开发软件对火灾图像进行处理，并对消防炮进行控制。查新结论表明该产品所使用基于混沌原理的火灾图像识别技术在国内未见其他单位采用，属国内首创。
该系统对火灾的动态探测和过程控制的方式，其技术在国内处于领先水平。
项目经国家消防装备质量监督检验中心和国家消防电子产品质量监督检验中心的检测，检验报告表明：各项技术指标均符合企业标准。产品经用户使用，反应良好。
综上所述，鉴定委员会一致同意通过技术鉴定。
六、数控炮系统设备性能及参数
1、CXZTX型图像型火灾探测系统技术规格及功能
1.1 图像火灾探测器
品牌：川消
材质：电子设备
规格：CX-ZTX
产地：四川
我厂自行开发的新一代高性能高清晰的图像探测系统。用于数字图像消防炮的火灾探测和监控。
特点：
自动判别真假火源
自动确定火源空间坐标
非接触式探测方式，主动报警
防火区域全方位无死角监控
与安防系统一结合
CX-THTb-500/200-t（防爆型） CXZTX-4000-A（防水型）CXZTX-4000-C（普通型）
选型指南
规格型号CX-THTb-500/200-t
（防爆型）
CXZTX-4000-A
（防水型）
CXZTX-4000-C
（普通型）
CCD SONY，1/3 CCD SONY，1/3 CCD SONY，1/3 CCD
线数480 TVL 480 TVL 480 TVL
最低照度0.01 Lux 0.01 Lux 0.01 Lux
工作电压AC220V AC220V AC220V
信号输出 1.0Vp-pPAL复合视频 1.0Vp-pPAL复合视频 1.0Vp-pPAL复合视频
信号接口75
Ω/BNC
接头75Ω/BNC接头75Ω/BNC接头
视频信噪比 62dB 62dB 62dB
有效像素752 （ H ） *582 （ V ）752 （ H ） *582 （ V ）752 （ H ） *582 （ V ）红外灯规格无Φ5 28LED 无
扫描制式PAL PAL PAL
镜头安装方式
C；CS，C型镜头安装到
CS接口的摄像机时需增
配5mm厚的接圈
C；CS，C型镜头安装到
CS接口的摄像机时需增
配5mm厚的接圈
C；CS，C型镜头安装到
CS接口的摄像机时需
增配5mm厚的接圈
AGC ON，30dB；OFF,5dB ON，30dB；OFF,5dB ON，30dB；OFF,5dB
镜头焦距
2.8mm
3.5mm4mm
4.8mm6mm
8mm12mm16mm
2.8mm
3.5mm4mm
4.8mm6m
m8mm12mm16mm
2.8mm
3.5mm4mm
4.8mm6m
m8mm12mm16mm
保护距离 5 ～50 5 ～50 5 ～50
适用系统室内室外防爆系统室内室外普通系统室内室外普通系统
1.2 图像火灾定位探测器
品牌：川消
材质：电子设备
规格：CXZTX
产地：四川
图像火灾定位探测器安装于数控炮上，用于配合图像火灾探测器进行火灾火
点定位。
特点：
自动确定火源空间坐标
非接触式探测方式，主动报警
与安防系统合二为一。
THTb-500/200-d CXZTX-4100-A CXZTX-4100-C
型号规格THTb-500/200-d
（防爆型）
CXZTX-4100-A（防水型）CXZTX-4100-C（普通型）
CCD SONY，1/3 CCD SONY，1/3 CCD SONY，1/3 CCD 线数480 TVL 480 TVL 480 TVL
最低照度0.01 Lux 0.01 Lux 0.01 Lux
工作电压AC220V DC24V DC24V
信号输出1.0Vp-pPAL复合视
频
1.0Vp-pPAL复合视频 1.0Vp-pPAL复合视频
信号接口75Ω/BNC接头75Ω/BNC接头75Ω/BNC接头视频信噪比 62dB 62dB 62dB
有效像素752 （ H ） *582
（ V ）
752 （ H ） *582 （ V ）752 （ H ） *582 （ V ）
红外灯规格无Φ5 28LED Φ5 28LED
扫描制式PAL PAL PAL
镜头安装方
式
整体封装整体封装整体封装
AGC ON，30dB；OFF,5dB ON，30dB；OFF,5dB ON，30dB；OFF,5dB
镜头焦距4.8mm6mm8mm12mm1
6mm
4.8mm6mm8mm12mm16mm 4.8mm6mm8mm12mm16mm
保护距离15 ～50 15 ～50 15 ～50
适用系统室内室外防爆系统室内室外普通系统室内室外普通系统
2、系统主机参数及功能（工控机主机）
品牌：品牌工控
材质：电子设备
规格：工业级计算机
产地：北京
参数：
CPU：PIIII，2.4G、512M、80G、17’’
火灾图像识别时间＜10秒
手动操作指令延时时间＜0.1秒
最大功耗：＜350W
功能：
系统主机
与厂家计算机中心实现以太网双向数据通讯，
实现与自动集成处理器双向数据通讯。
消防炮网络自动/手动等全功能控制
监视区域图像监视及识别
实现设备故障自检与报警。
安装位置：系统控制台内置。
3、CXZKP型数字图像电控消防炮控制系统
3.1 自动集成处理器
品牌：川消
材质：电子设备
规格：CX-SXTJK
产地：四川
参数：
意外死机自恢复时间：＜1秒
网络数据异常自恢复时间＜0.5秒
工业级CPU，数据保存时间＞10年，程序保存时间＞100年
TCP/IP通信协议栈、SPI串行总线协议、RS485/ RS232通信协议
具有网络纠错，远程维护升级功能
最大功耗：＜10W
功能：
与工控机主机通过TCP/IP通信协议实现双向数据通讯，全透明实现任何设备控制。
集成普通火灾传感器10000个
与手动控制集成器通过SPI实现数据交互。
实现设备故障自检与报警。
自动消防炮网络，实现全透明控制。
消防炮网络最大消防炮门数：256台
3.2 手动集成控制器
品牌：川消
材质：电子设备
图 3 现场控制器
规格：CXZKP-1320 产地：四川 参数：
意外死机自恢复时间：＜0.5秒 双CPU 控制
通过SPI 串行总线协议实现与中心手动操作盘数据交互 最大功耗：＜10W 功能：
与工控机主机通过TCP/IP 通信协议实现双向数据通讯。 实现对系统所有末端设备的手动控制 3.3 火灾报警信号转换集成控制器
品牌：川消 材质：电子设备 规格：CXZKP-1360 产地：四川 参数：
意外死机自恢复时间：＜0.5秒
工业级CPU ，数据保存时间＞10年，程序保存时间＞100年 通过RS485/ RS232通信协议，实现与不同厂家的火灾传感器的集成 最大功耗：＜10W 功能:
与自动集成控制器RS485/ RS232通信协议实现双向数据通讯， 最大集成报警点数：10000点 3.4 现场控制器
品牌：川消 材质：铝合金 规格：CXZKP-1011-C 产地：四川 功能：
本装置由本公司独立研发设计，采用模块化结构方式，安装简单灵活维护方便，
内部微处理器实现远程网络控制。机械传动及电机安全保护，长时间堵转不损坏。
零点自动校正及传动间隙自动补偿
精确控制炮位角度，可达到0.1度
掉电保护功能，电机位置断电自动存贮。
网络自动检错及网络断线重接功能
可接入自动数字定位系统，火灾发生时自动精确指向火源点，定点扑救实现电机驱动、喷水方式、喷水阀门、摄像机的集中供电。消防炮网络自动/手动、现场报警、水泵启动等全功能控制消防炮控制器模块化，重量轻，外型尺寸紧凑，维修简便。现场控制器外型如图3所示
参数：
总线接口类型RS485
总线容量256台
最大直接通讯距离1000米
最小转动角度0.1度
总线雷击最大吸收功率600W
网络出错最大恢复时间2秒
允许工作温度-20℃—+70℃
供电电压24VDC
最大输出电流10A
箱体类型防水、隔爆
外形尺寸（长*宽*高）mm 180×160×110
整机重量2Kg
3.5 通信控制器
品牌：川消
材质：电子设备
规格：CXZKP-1350
产地：四川
参数：
固定消防炮灭火系统的分类与设置场所 固定消防炮灭火系统是指由固定消防炮和相应配置的系统组件组成的固定灭火系统。 一、固定消防炮系统设置场所 1、单层、多层建筑； 2、飞机库； 3、石油天热气工程； 二、固定消防炮灭火系统的类型 1、按喷射介质分：水炮系统、泡沫炮系统、干粉炮系统； （1）水炮系统 喷射介质为水，系统由水源、消防泵组、消防水炮、管路、阀门、动力源和控制装置组成。适用于固体可燃物火灾。 （2）泡沫炮系统 喷射介质为泡沫灭火剂，系统由水源、泡沫液罐、泡沫比例混合装置、消防泵组、泡沫炮、管道、阀门、动力源和控制装置组成。适用于甲、乙、丙类液体火灾、固体可燃物火灾。
（3）干粉炮系统 喷射介质为干粉灭火剂，系统由于粉罐、氮气瓶组、干粉炮、管道、阀门、动力源和控制装置组成。适用于液化石油气、天然气等可燃气体火灾场所。 2、按安装形式分 （1）固定式系统 由永久固定消防炮和相应配置的系统组件组成。 （2）移动炮系统 以移动式消防炮为核心，由灭火剂供给装置、管路、阀门等部件组成。主要配备消防部队或企业事业单位消防队的专业人员使用。 3、按控制方式分 （1）远控消防炮系统 远距离控制的消防炮灭火系统，可分为有线遥控和无线遥控两种方式。 适用场所：爆炸危险性、大量有毒气体产生、产生强烈辐射热、火灾蔓延面积较大且损失严重的、高度超过8M且火灾危险性较大的室内、灭火人员难以及时接近或撤离固定消防炮位的场所。 （2）手动消防炮灭火系统 概念：现场手动操作的消防炮灭火系统。 组成：手动消防炮、灭火剂供给装置、管路及阀门、塌架等部件组成。 适用场所：辐射热不大，人员便于靠近的场所。 江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。所有系列产品均经公安部消防产品检测中心的认可，并取得型式认可证书。消防炮、泡沫系统产品获得中国CCS船级社颁发型式认可证书。 江西西河机械设备有限公司产品专业服务于石油化工储运、炼油、危险品化工码头、LNG/LPG、煤化工、危险品船舶、专业消防船项目，长期以来从事消防行业的技术、经验的积
民用建筑高大空间的自动喷水灭火系统设计 摘要：民用建筑高大空间的自动喷水灭火系统设计和自动扫描射水高空水炮灭 火装置的广泛应用。 关键词：民用建筑、高大空间、流量、扬程 根据《建筑设计防火规范》的规定，需设自动灭火系统的场所，一般宜采用 自动喷水灭火系统，对于难以设置自动喷水灭火系统的高大空间场所可设置大空 间智能型主动喷水灭火系统或固定消防炮等灭火系统，下面就自动喷水灭火系统、大空间智能型主动喷水灭火系统、固定消防炮系统做个分析。 一、采用自动喷水灭火系统的情况 随着《自动喷水灭火系统设计规范》GB50084-2017的实施，对于民用建筑高 度8~18m的高大空间提出了新的规定。 对比GB50084-2001版老规范，民用建筑高度12
水喷雾灭火系统与细水雾灭火系统在其作用、设置的场所、组成及工作原理上均有不同： 1、水喷雾灭火系统 （1）水喷雾灭火系统的作用。 水喷雾灭火系统是利用水雾喷头在较高的水压力作用下，将水流分离成0.2mm~2mm 甚至更小的细小水雾滴，喷向保护对象，由于雾滴受热后很容易变成蒸汽，因此，水喷雾灭火系统的灭火机理主要是通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用。 在实际应用中，水喷雾的灭火作用往往是几种作用的综合结果，对某些特定部位，可能是其 中一两 个要素 起主要 作用，而 其他灭 火作用 是辅助 的。水喷雾灭火系统的防护目的有灭火和防护冷却两种。 （2）水喷雾灭火系统的设置场所。 现行国家标准《建筑设计防火规范》（GB50016-2014）、《钢铁冶金企业设计防火规范》(GB50414)以及《石油天然气工程设计防火规范》（GB50183）规定，下列场所和部位宜设置水喷雾灭火系统。 ①、高层民用建筑内的可燃油油浸电力变压器、充可燃油的高压电容器和多油开关室等房间。
②、单台容量在40MVA及以上的厂矿企业油浸电力变压器、单台容量在90MVA及以上的油浸电厂电力变压器，或单台容量在125MVA及以上的独立变电所油浸电力变压器。 ③、飞机发动机试验台的试车部位。 ④、钢铁冶金企业内的单台设备油量100kg以上的配电室、大于等于8MVA且小于40MVA的油浸变压器室、油浸电抗器室、有可燃介质的电容器室，单台容量在40MVA及以上的油浸电力变压器，单台容量在125MVA及以上的总降压变电所油浸电力变压器； ⑤、天然气凝液、液化石油气罐区总容量大于50m3或单罐容量大于20m3时。 （3）水喷雾灭火系统的组成及工作原理。 水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器、水雾喷头和火灾自动探测控制设备等组成，如图所示。系统的自动开启雨淋阀装置，可采用带火灾探测器的电动控制装置和带闭式喷头的传动管装置。 该系统在组成上与雨淋系统的区别主要在于喷头的结构和性能不同，而工作原理与雨淋系统基本相同。它是利用水雾喷头在较高的水压力作用下，将水流分离成细小水雾滴，喷向保护对象实现灭火和防护冷却作用的。 2、细水雾灭火系统。 （1）细水雾灭火系统的作用。 细水雾灭火系统是指通过细水雾喷头在适宜的工作压力范围内将水分散成细水雾，在发生火灾时向保护对象或空间喷放进行扑灭、抑制或控制火灾的自动灭火系统。 细水雾灭火系统的灭火机理主要通过吸收热量(冷却)、降低氧浓度(窒息)、阻隔辐射热三种方式达到控火、灭火的目的。与一般水雾相比较，细水雾的雾滴直径更小，水量也更少。因此，其灭火有别于水喷雾灭火系统，类似于二氧化碳等气体灭火系统。 （2）细水雾灭火系统的设置场所。
大空间智能消防灭火系统 大空间场所的定义： 大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。 大空间灭火系统的分类： 大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。 自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。 固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍： 自动射流灭火系统 一、工作原理 当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。 二、产品特点 ★自动准确定位、定点喷射 ★发现火情到定位喷水时间短（≤30S） ★采用红外、紫外复合探测技术 ★模块化结构，安装、布线简单 ★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作★免除水渍损失
三、产品用途 随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。 典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。 四、自动射流灭火系统的分类 1、自动消防炮灭火装置 ZDMS0.9/20SCX型自动射流灭火装置性能参数表 2、自动射流灭火装置（喷射型） ZDMS0.6/5SCX型自动射流灭火装置性能参数表 ZDMS0.6/10SCX型自动射流灭火装置性能参数表 3

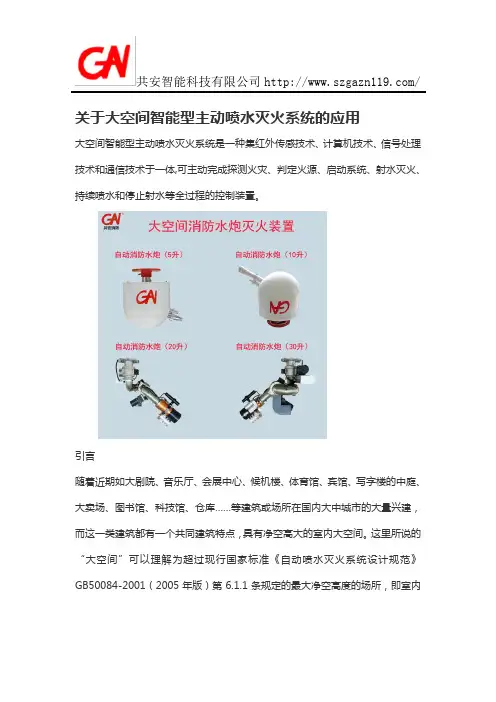

共安智能科技有限公司https://www.doczj.com/doc/127490027.html,/ ZSD-40A大空间智能灭火装置是将探测与喷水机构分体设置的一种新产品。该装置由控制器和喷头两部分组成，控制器完成对所保护范围内的火情的监测及一些联动控制。控制器一旦探测到火灾，立即输出控制信号进行报警、启动水泵、打开阀门，智能喷头便会在水力的直接驱动下进行360度全方位旋转射水灭火。火灾扑灭后，装置自动停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。由于本装置的喷头射水方式为360度全方位喷水，具有很强的灭火和防止火灾蔓延的能力，适合安装在火灾危险较大、火灾时蔓延较快的场所。
共安智能科技有限公司https://www.doczj.com/doc/127490027.html,/ zsd-40a大空间智能灭火装置特点 具有灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，全方位监控，无死角、无盲区、误报误动率极低的特性。 zsd-40a大空间智能喷头灭火装置配套部分 主要是由智能喷头，现场区域控制箱，电磁阀，智能末端试水装置，智能火焰探测器，消防联动报警主机等。根据项目需要来进行配置所需要的设备。
共安智能科技有限公司https://www.doczj.com/doc/127490027.html,/ zsd-40a大空间智能喷头灭火装置参数 最大保护半径6m 额定流量5L/S 安装高度6m-22m 接口尺寸DN50内螺纹 额定工作压力0.25MPa 喷洒角度360° 喷洒方式均匀洒水
共安智能科技有限公司https://www.doczj.com/doc/127490027.html,/ zsd-40a大空间智能喷头灭火装置布线 （1）智能解码器到现场区域控制箱：RVV3x1.5(电源线220V)+RVSP2x1.5(信号总 线） （2）智能解码器到红紫外火焰探测器：RVV4x1.5(电源线+探测器信号线） （3）智能解码器到电磁阀：RVV2x1.5(电磁阀电源线）
火灾的发生给国家和人民的生命财产造成很大损失，特别是在一些无人值守的大空间场合，火灾一旦发生，其造成的损失将更加惨重。仅仅依赖传统的防火警戒和扑救模式，对于大型工矿企业和建筑是远远不够的。 目前很多国家对展览厅、体育馆、仓库等大空间建筑物内的灭火系统进行论证研究，认为：采用与火灾探测器联动的自动消防炮是解决这一问题的较好方案。 （一）什么是智能消防炮？ 指在无人工干预的情况下自动发现火灾，判断火源点的位置，自动调整消防炮的回转和俯仰角度，使其喷射口对准起火点，并展灭火作业的消防炮灭火系统。 与固定消防炮的区别：主动探测、主动定位、自动控制。 与电动固定消防炮的区别：主动探测、主动定位。是远控炮的升级换代产品。 （二）设置场所 1、按国家标准要求需设置自动喷水灭火系统； 2、火灾类别为A类； 3、空间高度较高，采用自动喷水灭火系统难以有效探测、扑灭及控制火灾的大空间场所。如大剧院、体育馆、美术馆、艺术馆和候机楼厅等大空间环境。 4、PS：高大空间场所是指民用和工业建筑物（或构筑物）内净空高度大于8米，仓库建筑物类净空高度大于12米的场所。
（三）类型 1、寻的式智能消防炮灭火系统 大空间自动寻的消防炮灭火系统具有主动探测、自动定位和有效控制的灭火功能，既实现自动喷水灭火，又解决常规自动喷水系统感温部件在大空间场所内反应不及时的问题，灭火后自动关闭系统，能够重复启闭和多次使用，是一种经济和高效的智能灭火系统。 2、扫射式智能消防炮灭火系统 多应用在室外危险场所。 江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。所有系列产品均经公安部消防产品检测中心的认可，并取得型式认可证书。

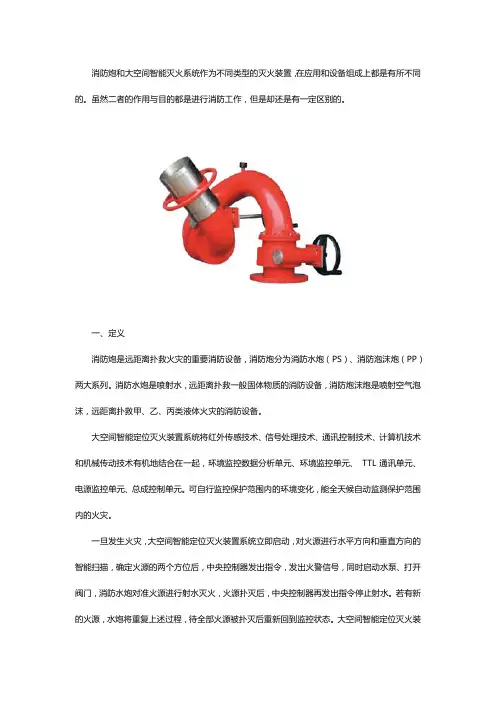

消防炮和大空间智能灭火系统作为不同类型的灭火装置，在应用和设备组成上都是有所不同的。虽然二者的作用与目的都是进行消防工作，但是却还是有一定区别的。 一、定义 消防炮是远距离扑救火灾的重要消防设备，消防炮分为消防水炮（PS）、消防泡沫炮（PP）两大系列。消防水炮是喷射水，远距离扑救一般固体物质的消防设备，消防炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。 大空间智能定位灭火装置系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，环境监控数据分析单元、环境监控单元、TTL通讯单元、电源监控单元、总成控制单元。可自行监控保护范围内的环境变化，能全天候自动监测保护范围内的火灾。 一旦发生火灾，大空间智能定位灭火装置系统立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。大空间智能定位灭火装
置系统的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。 二、区别 消防炮是一种具体的灭火设备，包括很多种类型的，比如室外固定的消防炮，装在消防车上的消防炮，摇控的消防站，喷水的消防炮，喷泡沫的消防炮等 大空间智能灭火系统是一套系统，它包括对火灾的探测系统，跟踪定位系统，喷射灭火剂（水）系统，自动控制系统；简单的大空间智能灭火系统是一个安装了智能控制的消防炮（这种炮加装了火灾探测器，自动旋转升降装置，定位器，自启动喷水装置等）。 南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国具专业化的消防产品沟通平台！
消防水炮系统验收的三大标准-消防水炮,自动灭火,大空间 一、系统设置 1.1一般规定 1.1.1供水管道应与生产、生活用水管道分开。 1.1.2供水管道不宜与泡沫混合液的供给管道合用。寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。管道设计应满足设计流量、压力和开启至喷射的时间等要求。 1.1.3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。该容量可减去规定灭火时间和冷却时间内补充的水量。 1.1.4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。 1.1.5灭火剂及加压气体的补给时间不宜大于48h。 1.1.6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。 1.2消防炮布置 1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。 室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。 设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。 1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。 1.消防炮应设置在被保护场所常年主导风向的上风向； 2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。 1.3.水炮系统 1.3.1水炮的设计射程和流量应符合下列规定： 1.水炮的设计射程符合消防炮布置得要求。室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。 2.当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。 3.当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。 1.3.2室外布置的水炮其额定流量不宜小于30L/s。 1.3.3水炮系统灭火及冷却水的连续供给时间应符合下列规定： 1.扑救室内火灾的灭火用水连续攻击时间不应小于1.0h。 2.扑救室外火灾的灭火用水连续供给时间不应小于2.0h。 1.3.4水炮系统灭火及冷却用水的供给强度应符合下列规定： 1.扑救室内一般固体物质火灾的供应强度应符合国家有关标准的规定，其用水量应按两门水炮的水射流同时到达防护区任一部为的要求计算。民用建筑的用水量不应小于40L/s，工业建筑的用水量不应小于60L/s； 2.扑救室外火灾的灭火及冷却水的供给强度应符合国家有关标准的规定； 3.其他场所的灭火面积及冷却面积应按照国家有关标准或根据实际情况确定。 1.3.5水炮系统的计算总流量应为系统中需要同时启动的水炮设计流量的综合，但不得小于灭火用水计算总量及冷却水用量计算总流量之和。 二、系统组件 2.1一般规定 2.1.1消防炮、泡沫比例混合装置、消防泵组等专用系统组建必须采用通过国家消防产品质量监督检验测试机构检验合格的产品。 2.1.2主要系统组件的外表面涂色宜为红色。
4消防炮灭火系统
精品好文档，推荐学习交流 ICS13.220.99 C80 26311—2009 内蒙古自治区建筑消防设施检验规程 第4部分：消防炮灭火系统 Testing Code for Fire Protection Systems in Inner Mongolia Autonomous Region —Part4： Fire monitor extinguishing systems 内蒙古自治区质量技术监督局 发布 DB15
目次 前言.............................................................................. III 1 范围 (1) DB15/353的本部分规定了消防炮灭火系统的要求、检验方法和检验规则。 (1) 2 规范性引用文件 (1) 3 要求 (1) 3.1 一般要求 (1) 3.2 消防炮灭火装置 (1) 3.3 消防水炮灭火系统 (2) 3.4 泡沫消防炮灭火系统 (2) 3.5 干粉消防炮灭火系统 (4) 3.6 控制装置 (6) 3.7 控制与操作要求 (7) 3.8 系统功能 (7) 4 检验方法 (8) 4.1 一般要求 (8) 4.2 消防炮灭火装置 (8) 4.3 消防水炮灭火系统 (8) 4.4 泡沫炮灭火系统 (8) 4.5 干粉炮灭火系统 (9) 4.6 灭火控制装置 (9) 4.7 控制与操作要求 (10) 4.8 系统功能 (11) 5 检验规则 (11) 5.1 检验类别 (11) 5.2 检验项目分类 (11) 5.3 检验结果判定 (11) 附录A (12) 消防炮灭火系统的检验项目分类见表A.1。 (13)
大空间智能灭火系统主要由前端探测报警系统、大空间灭火装置、大空间智能灭火系统控制主机、现场区域控制器组成，另外还有信号阀、水流指示器等组件以及管道、供水设施等。 1）火灾探测器的选择 前端探测报警系统，一般采用图像型感烟火灾探测器或图像型火焰火灾探测器。图像型火灾探测器的防护等级根据现场情况确定，其远探测距离参见厂家产品样本。如不能提供全天照明的场所需增加夜间补光设备，保证系统在夜间探测烟雾的能力。 2）大空间灭火装置 大空间灭火装置分为大空间智能灭火装置、自动扫描射水灭火装置和自动扫描射水高空水
灭火喷水面为一个圆形面，能主动探测着火部位并开启喷头喷水灭火的智能型自动喷水灭火装置。由智能型探测组件、大空间大流量喷头、电磁阀组三部分组成。其中，智能型探测组件与大空间大流量喷头及电磁阀组均为独立设置。 安装高度为6 m ~25m，标准保护半径≤6m，喷水流量≥5 L/s。 ①火灾危险等级为中危险级或轻危险级的场所可采用配置各种类型大空间灭火装置的系统。 ②火灾危险等级为严重危险级的场所宜采用配置大空间智能灭火装置的系统。 ③舞台的葡萄架下部、演播室、电影摄影棚的上方宜采用置大空间智能灭火装置的系统。 ④边墙式安装时宜采用配置自动扫描射水灭火装置或自动扫描射水高空水炮灭火装置的系统。 灭火射水面为一个扇形面的智能型自动扫描射水灭火装置。由智能型探测组件、扫描射水喷头、机械传动装置、电磁阀组四大部分组成。其中，智能型探测组件、扫描射水喷头和机械传动装置为一体化设置。 安装高度为2.5 m ~6m，标准保护半径≤6m，喷水流量≥2 L/s。 自动扫描射水高空水炮灭火装置 灭火射水面为一个矩形面的智能型自动扫描射水高空水炮灭火装置。由智能型探测组件、自动扫描射水高空水炮、机械传动装置、电磁阀组四大部分组成。其中，智能型红外探测组件、自动扫描射水高空水炮和机械传动装置为一体化设置。
目前，智能消防水炮灭火系统使用的算是较多的了，不过对于明确要安装智能消防水炮灭火系统的客户来说，往往在查看安装图纸的时候，会发现有型号标记，而经过询问对应的生产厂家才了解到智能水炮分为好几种。 消防水炮有：普通自动消防水炮、电控消防水炮、防爆消防水炮、水/泡沫两用消防水炮。 普通自动消防水炮 这种自动水炮的型号ZDMS0.6/5S-ZQ/ZTZ-125、ZDMS0.8/10S-ZQ/ZTZ-212、ZDMS0.8/20S-ZQ/ZTZ-42、ZDMS0.9/30S-ZQ/ZTZ-600、ZDMP0.25/5S-ZQ/ZTP-190、ZDMP0.25/10S-ZQ/ZTP-380 电控消防水炮 具有结构新颖，性能稳定可靠，操作灵活、方便、入口压力低、流量大、射程远、重量轻、体积小等特点，可实现远距离有线控制、无线控制及现场手动控制，是进行远距离操控灭火的理想消防设备。本产品安装在工矿企业、油田、储罐区、港口码头、机库、仓库等场所作为固定式消防设备，也适用于配套主战消防车、消防舰艇等机动消防车。
防爆消防水炮 采用防爆电机，具有世界先进水平的消防产品。用于扑灭固体物质火灾，适合安装在消防车，消防艇、石油化工、油轮、码头等场所，是目前较为理想的灭火设备。该炮具有射程远，操作简单灵活，实施水平和仰俯回转，并可实现定位，以利于消防人员安全撤离火场。 消防泡沫炮 炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。不仅适用于石油化工企业、储罐区、飞机场、仓库、港口码头，而且适用于船舶和海上固定平台以及消防车等设施。 南京睿实消防安全设备有限公司是一家专门从事高压细水雾灭火系统、智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的专业生产制造企业。公司拥有“睿实”自主品牌消防产品，以“产品专业化、服务优质化、极高性价比”为服务宗旨，致力于打造中国专业化的消防产品沟通平台!
1、自动消防炮灭火系统组成 自动消防炮灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。 控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。 消防炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。 消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。 消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。 消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。 现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。 2、系统工作方式
1）自动灭火方式：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。主机结束警报时，自动（或者手动，手动优先）关闭消防水泵及消防电动蝶阀。 2）控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。 3）现场手动灭火方式：现场人员发现着火点后，操作相应的消防炮下方现场手动控制盘，直接调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火，同时将报警信号传到消防控制中心。 3、水炮灭火系统安装 1）火灾探测器的安装 探测器的保护范围（可视视角）内，不应有遮挡物。探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45℃。 2）在安装自动消防炮前,供水管网应完成水压强度和严密性试验,同时完成管网冲洗； 3）自动消防炮距墙距离应不妨碍自动消防炮转动； 4）短立管应固定牢固，自动消防炮入口法兰下10cm处设固定点；5）电动阀、水流指示器、闸阀水平安装； 6）在消防水炮的扫描范围内应无障碍物影响消防水炮的动作和运行；7）消防水炮的现场控制盘应安装于方便操作的位置，且在操作现场控制盘时，应能够清楚的观察到数控消防水炮的运动方向和停留位置；

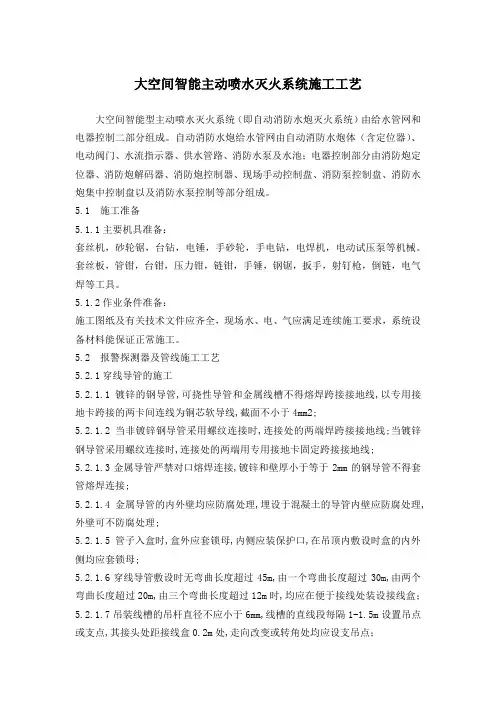

消防水炮施工方案 1、自动消防炮灭火系统组成 自动消防炮灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。 控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。 消防炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。 消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。 消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。 消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。 现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。 2、系统工作方式 1）自动灭火方式：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。主机结束警报时，自动（或者手动，手动优先）关闭消防水泵及消防电动蝶阀。 2）控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消
智能消防水炮技术方案 ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统简述 ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统，集光机电技术为一体，其原理是：平时处于主动监控状态，静止不动通过传感器实时采集火情信息（光、温和烟等），当保护区域内出现火情时，消防水炮自动启动进入扫描状态。开始转动进行水平扫描，通过分析比较，确认火点水平方位，然后开始垂直扫描，通过分析比较，确认火点垂直方位，完成对起火点的坐标定位。复合确认火情后，进入灭火状态，同时发出开启电磁阀、启动消防水泵、各种联动控制等的信号。完成一次灭火过程后，停止喷射。若保护区域内仍有火情可重复灭火；若火情消除，灭火装置自动恢复到监控状态。本系统保护面积大，定点喷水，破坏性小，发现火灾及时，可利用水炮自身视频监控系统实现火灾现场可视图像化远程控制。 该产品具有主动探测火源，自动定位，对火点实施定点射水灭火，灭火后自动停止，如有复燃，重新启动的特点。产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了灭火后造成水灾的危害，具有很高的性价比。 主要应用场所： 体育场馆、博物馆、大型展览馆等高大空间场所 候机（车）厅、客运站大厅等公众聚集高大空间场所 影剧院、会议厅、报告厅、大型商场、演播大厅和舞台等高大空间场所 飞机库、大型仓库（棉花库房、烟草仓库、物流中心）等高大空间场所 2 产品介绍 2.1 ZDMS0.8/20S-ESIP50全自动智能扫描定位消防水炮 2.1.1消防水炮性能参数表 ZDMS0.8/20S-ESIP50智能消防炮能实现针对大空间火灾自动/手动定点控制灭火功能的产品。本产品具有控制距离远、灭火保护面积大、响应速度快、安装灵活，维护方便，可靠性高等优点。完全满足国家标准中所要求的水炮须具有全自动定位控制功能，现场纯手动定位控制功能和远程纯手动定位控制功能。 它将计算机技术、红紫外传感技术、机械传动技术和图像传输技术集于一体，全天候自动对所监测范围进行主动探测，一旦发现火灾，及时启动，在60秒内完成定位，同时发出报警信号，联动电磁阀、水泵对火点实施定点射水灭火，火灭后自动停止，如有复燃，重新
昆明赛福消防科技有限公司
分布式智能消防炮灭火系统手册
目
录
1. 概
述.....................................................................................................................................................3
2. 系统的构成及功能描述.........................................................................................................................5 2.1 2.2 2.3 2.4 2.5 2.6 AlarmEye分布式智能图像烟雾火焰探测报警系统................................................................5 iFIREXT分布式智能消防炮灭火系统.....................................................................................6 智能图像监控与事件监测系统................................................................................................8 系统的主要技术参数................................................................................................................9 系统的主要特点......................................................................................................................10 系统的应用..............................................................................................................................10 2.6.1 2.6.2 系统的主要应用场所..................................................................................................10 自动消防炮的应用原则..............................................................................................10
3. AlarmEye分布式智能图像烟雾火焰探测系统..................................................................................12 3.1 3.2 3.3 系统功能..................................................................................................................................12 探测器的技术参数..................................................................................................................12 系统的设计..............................................................................................................................13 3.3.1 3.3.2 3.3.3 3.3.4 3.3.5 3.4 AlarmEye探测器良好工作的主要条件......................................................................13 AlarmEye探测器使用应避免地情况..........................................................................13 探测器数量的确定......................................................................................................14 探测器视场的确定......................................................................................................15 系统的基本架构..........................................................................................................17
系统的安装与使用..................................................................................................................18
4. iFIREXT分布智能消防炮灭火系统....................................................................................................20 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 IFM系列电动消防炮...............................................................................................................20 IFC分布智能控制子站............................................................................................................21 VID系列炮载图像火灾探测定位器.......................................................................................22 CMS中央监控管理系统 .........................................................................................................23 PS系列专用电源 .....................................................................................................................25 MCP灭火介质供给系统远程手动控制盘 .............................................................................26 RCP远程手动操作盘 ..............................................................................................................27 分布智能消防炮灭火系统连线示意图..................................................................................29
5. 系统设计...............................................................................................................................................30 5.1 5.2 5.3 5.4 概述..........................................................................................................................................30 系统的基本配置......................................................................................................................30 火灾探测报警系统的选用与配接..........................................................................................31 智能消防炮的安装与布局设计..............................................................................................32
Page 1 Edited by Ding
Manual 090209(Issue 2.0)
一、大空间智能灭火装置简介 大空间智能灭火装置是针对当前大空间建筑消防，将红外传感、紫外传感、信号处理、远程控制、机械传动等技术集于一身的新一代高科技消防产品。 当被保护场所发生火情，装置能迅速发现，快速启动，同时发出预报警信号，在30秒内完成针对火点的定位，判断后射水灭火，同时发出信号，联动电磁阀、水泵、消防报警器等配套设备，火灾扑灭后自动关闭电磁阀。如有复燃，重复所有动作。 该系列产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了火灾后变成水灾的危害，具有很高的性价比。 产品广泛应用于：大型厂房仓库、大型展览馆、体育馆、大型商场、影剧院、候车（机）厅等大空间场所。 二、各型号灭火装置介绍 2.1 早期抑制智能定位灭火装置（水炮） 2.1.1 工作原理 本装置将红外传感、紫外传感、信号处理、远程控制、机械传动等技术有机结合在一起，全天候自动监测保护范围内的火情。当火灾探测器初步发现监控区域内的火情后向消防控制室发送预报警信号，同时声光报警，此时本装置根据预先设定的手自动状态（通过现场控制箱操作面板或者控制室操作台面板设置）进行处理： 灭火装置处于自动状态：将进行水平、垂直扫描定位，确认火情后，自动启动消防水泵，打开电磁阀喷水灭火，期间可随时 切换到手动状态进行手动控制。
灭火装置处于手动状态：通过现场控制箱操作面板，或者通过控制室操作台面板，根据现场视频画面进行灭火装置的手动定 位，完成定位后手动打开电磁阀，开启消防水泵进行灭火。 型号尺寸 A B C D E F G H J Ф Ф110 423 334 158 78 147 56 ESIP-YKS6/6-25X2-1 Ф33 175 Ф ESIP-YKS6/8-50X2-1 Ф60 Ф110 600 397 158 140 268 56 258 图2.1.2.1 早期抑制智能定位灭火装置外形尺寸
