民用建筑高大空间的自动喷水灭火系统设计 摘要：民用建筑高大空间的自动喷水灭火系统设计和自动扫描射水高空水炮灭 火装置的广泛应用。 关键词：民用建筑、高大空间、流量、扬程 根据《建筑设计防火规范》的规定，需设自动灭火系统的场所，一般宜采用 自动喷水灭火系统，对于难以设置自动喷水灭火系统的高大空间场所可设置大空 间智能型主动喷水灭火系统或固定消防炮等灭火系统，下面就自动喷水灭火系统、大空间智能型主动喷水灭火系统、固定消防炮系统做个分析。 一、采用自动喷水灭火系统的情况 随着《自动喷水灭火系统设计规范》GB50084-2017的实施，对于民用建筑高 度8~18m的高大空间提出了新的规定。 对比GB50084-2001版老规范，民用建筑高度12
柜式七氟丙烷灭火装置说明书
柜式七氟丙烷灭火装置 使 用 说 明 书
柜式七氟丙烷（HFC-227ea）自动灭火系统七氟丙烷（HFC-227ea）是替代哈龙系列，最为理想的环保型灭火剂，它以物理方式和化学方式灭火，具有清洁、低毒、良好的绝缘性，对臭氧层的耗损潜能值〈ODP〉为零，且灭火效率高等优点。本公司生产的七氟丙烷（HFC-227ea）自动灭火系统，产品性能符合《气体灭火系统及零部件性能要求的试验方法》（GB25972-2010）和《柜式气体灭火装置》（GB16670-2006）及ISO同类产品标准要求,经（天津）国家固定灭火系统和耐火构件质量监督检验中心型式检验合格。该系统可用于经常有人工作的场所，可广泛适用于电子计算机房、通讯机房、地下工程、海上采油平台，档案馆、珍品库、化学易燃品库房、发电机房、变配电室以及其它不宜使用水系统的灭火场所。 一、灭火装置简介 无管网灭火装置又称预制灭火装置，是指将灭火剂贮存装置、管路、喷嘴、压力讯号器、驱动部件等预先组装成套的一种灭火装置。该装置可直接安装在防护区，无需单独设计储瓶间，具有施工、安装简便、工程投资少等特点。 本公司生产的无管网自动灭火装置分柜式灭火装置，适用于单元独立式的全淹没灭火系统，由一套或几套无管网灭火装置保护一个防护区。装置中贮存装置的容积、灭火剂的充装量、喷头的安装型式及启动方式等均可根据工程使用要求进行具体设计。本装置一般与火灾自动报警灭火控制系统联用，实施对防护区保护，并对防护区发生的火情进行自动报警、自动灭火。 本公司生产的无管网自动灭火装置，产品系列完善、外形美观，并具有安装灵活方便、工作准确可靠、操作维修方便等特点。可广泛应用于计算机房、电讯中心、配电房、变压器房、档案室、资料室、贵重物品库、储油间等较小空间的防护区作消防保护。 二、柜式灭火装置 1、概述 柜式灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、压力传感器底座（连接压力传感器用）阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。本公司常规产品火灾探测部件、控制器与储瓶柜分装，阀驱动器为电磁型阀驱动器，启动电源DC24V 1.2A。 本公司生产的柜式七氟丙烷（HFC-227ea）灭火装置，储瓶柜有单瓶柜和双瓶柜、三瓶组共叁种。柜式灭火装置的结构型式还可根据工程要求作特殊设计，
大空间智能消防灭火系统 大空间场所的定义： 大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。 大空间灭火系统的分类： 大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。 自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。 固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍： 自动射流灭火系统 一、工作原理 当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。 二、产品特点 ★自动准确定位、定点喷射 ★发现火情到定位喷水时间短（≤30S） ★采用红外、紫外复合探测技术 ★模块化结构，安装、布线简单 ★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作★免除水渍损失
三、产品用途 随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。 典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。 四、自动射流灭火系统的分类 1、自动消防炮灭火装置 ZDMS0.9/20SCX型自动射流灭火装置性能参数表 2、自动射流灭火装置（喷射型） ZDMS0.6/5SCX型自动射流灭火装置性能参数表 ZDMS0.6/10SCX型自动射流灭火装置性能参数表 3
共安智能科技有限公司https://www.doczj.com/doc/2d10301700.html,/ ZSD-40A大空间智能灭火装置是将探测与喷水机构分体设置的一种新产品。该装置由控制器和喷头两部分组成，控制器完成对所保护范围内的火情的监测及一些联动控制。控制器一旦探测到火灾，立即输出控制信号进行报警、启动水泵、打开阀门，智能喷头便会在水力的直接驱动下进行360度全方位旋转射水灭火。火灾扑灭后，装置自动停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。由于本装置的喷头射水方式为360度全方位喷水，具有很强的灭火和防止火灾蔓延的能力，适合安装在火灾危险较大、火灾时蔓延较快的场所。
共安智能科技有限公司https://www.doczj.com/doc/2d10301700.html,/ zsd-40a大空间智能灭火装置特点 具有灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，全方位监控，无死角、无盲区、误报误动率极低的特性。 zsd-40a大空间智能喷头灭火装置配套部分 主要是由智能喷头，现场区域控制箱，电磁阀，智能末端试水装置，智能火焰探测器，消防联动报警主机等。根据项目需要来进行配置所需要的设备。
共安智能科技有限公司https://www.doczj.com/doc/2d10301700.html,/ zsd-40a大空间智能喷头灭火装置参数 最大保护半径6m 额定流量5L/S 安装高度6m-22m 接口尺寸DN50内螺纹 额定工作压力0.25MPa 喷洒角度360° 喷洒方式均匀洒水
共安智能科技有限公司https://www.doczj.com/doc/2d10301700.html,/ zsd-40a大空间智能喷头灭火装置布线 （1）智能解码器到现场区域控制箱：RVV3x1.5(电源线220V)+RVSP2x1.5(信号总 线） （2）智能解码器到红紫外火焰探测器：RVV4x1.5(电源线+探测器信号线） （3）智能解码器到电磁阀：RVV2x1.5(电磁阀电源线）
柜式七氟丙烷灭火装置说明书 1 2020年4月19日
柜式七氟丙烷灭火装置 使 用说明书江西艾弗尔实业有限公司
柜式七氟丙烷（HFC-227ea）自动灭火系统七氟丙烷（HFC-227ea）是替代哈龙系列，最为理想的环保型灭火剂，它以物理方式和化学方式灭火，具有清洁、低毒、良好的绝缘性，对臭氧层的耗损潜能值〈ODP〉为零，且灭火效率高等优点。本公司生产的七氟丙烷（HFC-227ea）自动灭火系统，产品性能符合《气体灭火系统及零部件性能要求的试验方法》（GB25972- ）和《柜式气体灭火装置》（GB16670- ）及ISO同类产品标准要求,经（天津）国家固定灭火系统和耐火构件质量监督检验中心型式检验合格。该系统可用于经常有人工作的场所，可广泛适用于电子计算机房、通讯机房、地下工程、海上采油平台，档案馆、珍品库、化学易燃品库房、发电机房、变配电室以及其它不宜使用水系统的灭火场所。 一、灭火装置简介 无管网灭火装置又称预制灭火装置，是指将灭火剂贮存装置、管路、喷嘴、压力讯号器、驱动部件等预先组装成套的一种灭火装置。该装置可直接安装在防护区，无需单独设计储瓶间，具有施工、安装简便、工程投资少等特点。 本公司生产的无管网自动灭火装置分柜式灭火装置，适用于单元独立式的全淹没灭火系统，由一套或几套无管网灭火装置保护一个防护区。装置中贮存装置的容积、灭火剂的充装量、喷头的安装型式及启动方式等均可根据工程使用要求进行具体设计。本装置一般与火灾自动报警灭火控制系统联用，实施对防护区保护，并对防护区发生的火情进行自动报警、自动灭火。
本公司生产的无管网自动灭火装置，产品系列完善、外形美观，并具有安装灵活方便、工作准确可靠、操作维修方便等特点。可广泛应用于计算机房、电讯中心、配电房、变压器房、档案室、资料室、贵重物品库、储油间等较小空间的防护区作消防保护。 二、柜式灭火装置 1、概述 柜式灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、压力传感器底座（连接压力传感器用）阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。本公司常规产品火灾探测部件、控制器与储瓶柜分装，阀驱动器为电磁型阀驱动器，启动电源DC24V 1.2A。 本公司生产的柜式七氟丙烷（HFC-227ea）灭火装置，储瓶柜有单瓶柜和双瓶柜、三瓶组共叁种。柜式灭火装置的结构型式还可根据工程要求作特殊设计，如设计对地板层、吊顶层等特殊保护对象实施保护等。 2、工作原理 柜式灭火装置一般与火灾探测器、火灾报警灭火控制器、紧急启/止按钮、声光报警器、放气指示灯等消防设备配套使用。当防护区发生火情，感温、感烟探测器发出火灾信号经过火灾自动报警灭火控制器的逻辑分析后，即发出声光复合报警信号，同时发出联动指令，关闭联动设备，经过一段延时时间后，发出灭火指令，启动电磁型阀驱动器，开启容器阀，释放灭火剂，实施灭火；值班人员如发现火情后，可按下防护区门外的紧急启动按钮，实施灭火操作；电磁型阀驱动器上还设有手动按钮，紧急情况下还可进行机械 - 1 - 2020年4月19日
消防报警及联动控制系统施工方案 根据该工程的情况，施工程序可分为施工准备阶段，管线施工阶段、设备安装与调试阶段，联动调试验收阶段和维修服务阶段。 1、施工准备阶段 施工准备阶段主要做好技术工作准备，施工人员、机具的准备，材料设备的订货准备及现场清理、交接工作准备；其重点抓好图纸的自审工作，设备材料的报批、订货，做到心中有数。 2、电气施工工艺流程图 3、电气穿线管的复查 ●根据现场实际情况，吃透设计意图，注意协调与其他专业工种的矛盾与冲突，注意土建结构的变化，遇到问题及时结合监理与设计部门做出妥善处理，除此之外还要仔细理解和注意图纸细节，以免漏埋。 ●所有暗敷电气钢管，需在施工前做好复查工作，穿线前要保证管路通畅。 ●所有暗敷电气钢管所配线盒壁厚一定符合质量要求，不得有腐蚀、生锈、变形等。 4、管内穿线 ●火灾自动报警系统的布线应符合现行国家标准《电气装置工程施工及验收规范》的规定。 ●布线时应根据现行国家标准《火灾自动报警系统设计规范》的规定，
对导线的种类，电压等级进行检查。 ●管内穿线前应将管内的积水及杂物等清洗干净。 ●不同系统，不同电压等级，不同电源类别的线路不许穿在同一管内。 ●导线在管内不许有接头或扭结，导线的接线头应在接线盒内或用接线端子连接。 ●敷设在多尘或潮湿场所管路的管口和管子的连接处应做密封处理。 ●管路超过一定的长度时应在便于接线处装接线盒。 ●管子入盒时，盒外侧应套锁母，内侧应装护口。在吊顶内敷设时，盒的内外侧均加锁母。 ●在吊顶内敷设管路采用单独的卡具吊装或支撑物固定。 ●火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。 5、火灾报警设备安装 ●光电感烟探测器安装： 一、探测器选型：选用秦皇岛海湾安全技术股份有限公司生产的JTY-GD-G3型智能光电感烟探测器 二、特点： 智能型光电感烟探测器采用无极性二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用。 本探测器内设置了带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性。本探测器
消防炮和大空间智能灭火系统作为不同类型的灭火装置，在应用和设备组成上都是有所不同的。虽然二者的作用与目的都是进行消防工作，但是却还是有一定区别的。 一、定义 消防炮是远距离扑救火灾的重要消防设备，消防炮分为消防水炮（PS）、消防泡沫炮（PP）两大系列。消防水炮是喷射水，远距离扑救一般固体物质的消防设备，消防炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。 大空间智能定位灭火装置系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，环境监控数据分析单元、环境监控单元、TTL通讯单元、电源监控单元、总成控制单元。可自行监控保护范围内的环境变化，能全天候自动监测保护范围内的火灾。 一旦发生火灾，大空间智能定位灭火装置系统立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。大空间智能定位灭火装
置系统的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。 二、区别 消防炮是一种具体的灭火设备，包括很多种类型的，比如室外固定的消防炮，装在消防车上的消防炮，摇控的消防站，喷水的消防炮，喷泡沫的消防炮等 大空间智能灭火系统是一套系统，它包括对火灾的探测系统，跟踪定位系统，喷射灭火剂（水）系统，自动控制系统；简单的大空间智能灭火系统是一个安装了智能控制的消防炮（这种炮加装了火灾探测器，自动旋转升降装置，定位器，自启动喷水装置等）。 南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国具专业化的消防产品沟通平台！
（产品管理）柜式三氟甲烷HFC-洁净气体灭火装置产 品说明书
ZFG 柜式三氟甲烷（HFC-23）洁净气体灭火装置 产品说明书 杭州新纪元消防科技XX公司 目录 一、装置简介和工作原理 (2) 二、装置基本性能参数 (6) 三、装置选用方法 (7) 四、装置组成 (8) 五、安装 (9) 六、灭火剂设置用量计算 (11) 七、装置使用方法 (12) 八、装置的检查和维护 (14) 九、注意事项 (16)
壹装置简介和工作原理 ●装置简介 柜式三氟甲烷洁净气体灭火装置以“洁净气体”三氟甲烷作为灭火剂。三氟甲烷是以物理和少量的化学方式灭火的，它主要是降低空气中氧气含量，使空气不能支持燃烧，从而达到灭火的目的。同时，于灭火过程中伴有化学反应，即灭火剂分离有破坏燃烧链反应的自由基，实现断链灭火。 ●灭火特点 1）保护环境。三氟甲烷是壹种人工合成的无色、几乎无味、不导电气体，对臭氧层的耗损潜能值（ODP）为零，符合国家政策和环保要求，是公安部消防局和国家环保总局首推的哈龙灭火剂替代物之壹，密度为空气的2.4倍。 2）保护生命安全。三氟甲烷的未观察到不良反应浓度NOAEL值为50%，对人体无害。 3）工作温度范围大。于标准大气压下，三氟甲烷的沸点为-82.0℃，其工作温度范围为－20℃～＋50℃。 本公司生产的柜式三氟甲烷洁净气体灭火装置是壹种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装于柜体上的产品，也可将报警灭火控制器安装于防护区外，供用户灵活选用。 ●适用范围 本柜式装置不用设置专用的瓶组间，整个柜体设置于防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。 ●对防护区的要求 1、防护区的最低环境温度不应低于-10℃. 2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不 应低于0.25h。 3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。 4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区 的通风机和通风管道中的防火阀，于喷放三氟甲烷灭火剂前，应做到关闭。 ●产品特点 本公司精心研制开发的ZFG系列柜式三氟甲烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。各项
大空间智能灭火系统主要由前端探测报警系统、大空间灭火装置、大空间智能灭火系统控制主机、现场区域控制器组成，另外还有信号阀、水流指示器等组件以及管道、供水设施等。 1）火灾探测器的选择 前端探测报警系统，一般采用图像型感烟火灾探测器或图像型火焰火灾探测器。图像型火灾探测器的防护等级根据现场情况确定，其远探测距离参见厂家产品样本。如不能提供全天照明的场所需增加夜间补光设备，保证系统在夜间探测烟雾的能力。 2）大空间灭火装置 大空间灭火装置分为大空间智能灭火装置、自动扫描射水灭火装置和自动扫描射水高空水
灭火喷水面为一个圆形面，能主动探测着火部位并开启喷头喷水灭火的智能型自动喷水灭火装置。由智能型探测组件、大空间大流量喷头、电磁阀组三部分组成。其中，智能型探测组件与大空间大流量喷头及电磁阀组均为独立设置。 安装高度为6 m ~25m，标准保护半径≤6m，喷水流量≥5 L/s。 ①火灾危险等级为中危险级或轻危险级的场所可采用配置各种类型大空间灭火装置的系统。 ②火灾危险等级为严重危险级的场所宜采用配置大空间智能灭火装置的系统。 ③舞台的葡萄架下部、演播室、电影摄影棚的上方宜采用置大空间智能灭火装置的系统。 ④边墙式安装时宜采用配置自动扫描射水灭火装置或自动扫描射水高空水炮灭火装置的系统。 灭火射水面为一个扇形面的智能型自动扫描射水灭火装置。由智能型探测组件、扫描射水喷头、机械传动装置、电磁阀组四大部分组成。其中，智能型探测组件、扫描射水喷头和机械传动装置为一体化设置。 安装高度为2.5 m ~6m，标准保护半径≤6m，喷水流量≥2 L/s。 自动扫描射水高空水炮灭火装置 灭火射水面为一个矩形面的智能型自动扫描射水高空水炮灭火装置。由智能型探测组件、自动扫描射水高空水炮、机械传动装置、电磁阀组四大部分组成。其中，智能型红外探测组件、自动扫描射水高空水炮和机械传动装置为一体化设置。
火灾报警及联动控制系统 1.1 施工工艺流程 1.2 管路敷设 1.2.1 进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。钢管要求壁厚均匀，焊缝均匀，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损。金属线槽及其附件，应采用经过镀锌处理的定型产品。线槽内外应光滑平整，无棱刺不应有扭曲翅边等变形现象。 1.2.2 电管管与接线盒连接时，须弯45度弯后与接线盒敲落口用内扣根母连接。 1.2.3 电线保护管遇到下列情况之一时，应在便于穿线的位置增设接线盒： 管路长度超过20m ，无弯曲时； 管路长度超过15m ，有一个弯曲时； 管路长度超过10m ，有二个弯曲时；
管路长度超过4m，有三个弯曲时。此项比规范要求更加严谨 1.2.4 电线保护管的弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10%。 1.2.5明配管时弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。 1.2.6当管路暗配时，电线保护管宜沿最近的线路敷设并应减少弯曲。埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。金属线槽和钢管明配时，应按设计要求采取防火保护措施。 1.2.7电线保护管不宜穿过设备或建筑、构筑物的基础，当必须穿过时应采取保护措施，如采用保护管等。 1.2.8敷设在多尘、潮湿或有腐蚀场所的电线保护管，管口及其各连接处均应密封处理。 1.2.9管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施。可采用接线盒间使用金属软管连接。 1.2.10明配钢管应排列整齐，固定点间距应均匀，钢管卡间的最大距离如 下表，管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为0.15～0.5m。
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 灭火器的使用方法系列(最新 版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
灭火器的使用方法系列(最新版) 空气泡沫灭火器适应火灾和使用方法 适用范围： 适用范围基本上与化学泡沫灭火器相同。但抗溶泡沫灭火器还能扑救水溶性易燃、可燃液体的火灾如醇、醚、酮等溶剂燃烧的初起火灾。 使用方法： 使用时可手提或肩扛迅速奔到火场，在距燃烧物6米左右，拔出保险销， 一手握住开启压把，另一手紧握喷枪；用力捏紧开启压把，打开密封或刺穿储气瓶密封片，空气泡沫即可从喷枪口喷出。灭火方法与手提式化学泡沫灭火器相同。但空气泡沫灭火器使用时，应使灭火器始终保持直立状态、切勿颠倒或横卧使用，否则会中断喷射。
同时应一直紧握开启压把，不能松手，否则也会中断喷射。 酸碱灭火器适应火灾及使用方法 适应范围： 适用于扑救A类物质燃烧的初起火灾，如木、织物、纸张等燃烧的火灾。它不能用于扑救B类物质燃烧的火灾，也不能用于扑救C 类可燃性气体或D类轻金属火灾。同时也不能用于带电物体火灾的扑救。 使用方法： 使用时应手提筒体上部提环，迅速奔到着火地点。决不能将灭火器扛在背上，也不能过分倾斜，以防两种药液混合而提前喷射。在距离燃烧物6米左右，即可将灭火器颠倒过来，并摇晃几下，使两种药液加快混合；一只手握住提环，另一只手抓住筒体下的底圈将喷出的射流对准燃烧最猛烈处喷射。同时随着喷射距离的缩减，使用人应向燃烧处推近。 二氧化碳灭火器的使用方法 灭火时只要将灭火器提到或扛到火场，在距燃烧物5米左右，
一、大空间智能灭火装置简介 大空间智能灭火装置是针对当前大空间建筑消防，将红外传感、紫外传感、信号处理、远程控制、机械传动等技术集于一身的新一代高科技消防产品。 当被保护场所发生火情，装置能迅速发现，快速启动，同时发出预报警信号，在30秒内完成针对火点的定位，判断后射水灭火，同时发出信号，联动电磁阀、水泵、消防报警器等配套设备，火灾扑灭后自动关闭电磁阀。如有复燃，重复所有动作。 该系列产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了火灾后变成水灾的危害，具有很高的性价比。 产品广泛应用于：大型厂房仓库、大型展览馆、体育馆、大型商场、影剧院、候车（机）厅等大空间场所。 二、各型号灭火装置介绍 2.1 早期抑制智能定位灭火装置（水炮） 2.1.1 工作原理 本装置将红外传感、紫外传感、信号处理、远程控制、机械传动等技术有机结合在一起，全天候自动监测保护范围内的火情。当火灾探测器初步发现监控区域内的火情后向消防控制室发送预报警信号，同时声光报警，此时本装置根据预先设定的手自动状态（通过现场控制箱操作面板或者控制室操作台面板设置）进行处理： 灭火装置处于自动状态：将进行水平、垂直扫描定位，确认火情后，自动启动消防水泵，打开电磁阀喷水灭火，期间可随时 切换到手动状态进行手动控制。
灭火装置处于手动状态：通过现场控制箱操作面板，或者通过控制室操作台面板，根据现场视频画面进行灭火装置的手动定 位，完成定位后手动打开电磁阀，开启消防水泵进行灭火。 型号尺寸 A B C D E F G H J Ф Ф110 423 334 158 78 147 56 ESIP-YKS6/6-25X2-1 Ф33 175 Ф ESIP-YKS6/8-50X2-1 Ф60 Ф110 600 397 158 140 268 56 258 图2.1.2.1 早期抑制智能定位灭火装置外形尺寸
大空间智能灭火系统方案 一、系统简介 大空间智能灭火装置，是一种针对现代大空间建筑的消防需要，采用高新科学技术而研发生产的系统化消防产品。该系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，全天候自动监测保护范围内的火灾，并能自动定位、自动灭火的智能化灭火装备。该系统实现了高度智能化的现代消防理念。 自动扫描射水高空水炮灭火装置（大空间智能灭火系统）的工作原理是：装置内的红外探测组件全天候自动监测保护范围内的火灾，一旦保护区域内发生火灾，红外探测组件发现并判断确认火灾后会发出指令给水炮定位机构，定位机构会立即启动做360度往复旋转实现水平定位（水平定位机构也是通过红外线判断定位），水平定位后会继续做出垂直定位。定位完成后，中央控制器发出指令启动水泵，打开装置前端电磁阀，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。并且该装置在启动水泵灭火的同时，将火灾报警信号反馈给火灾报警主机进行消防联动。 本工程消防系统中高空水炮的设置位置是：中空部位的1层至5层及5层的电影院。 二、设备选型 1.严格按照建设单位对于设备、材料的有关规定和设计图纸的要求， 选用技术可靠，服务到位的产品。 2.设备材料订货前，严格按照程序向业主提供技术资料及供货依据， 包括设备的定型测试，出厂验收试验的检测报告。 3.在产品订货时将邀请业主参与，有必要时可组织考察。同时，依 据招标文件对产品的要求，系统的设置应充分考虑对区域精装修效果的影响及对现场环境的适应性，针对此问题，我司在订货前会严格按照现场的装修情况，对设备的颜色做出特殊要求。
新一代环保洁净型气溶胶自动灭火装置 使 用 说 明 书
广州海安消防设备有限公司 目录 第一章概述 (1) 第二章S型自动灭火装置的灭火原理 (1) 第三章适用范围和不适用范围 (1) 第四章装置构成及型号编制 (1) 第五章S型灭火装置的主要技术参数 (2) 第六章简明设计指南 (2) 第七章S型灭火系统控制模式 (3) 第八章S型灭火装置的安装、日常维护和使用 (4)
第一章概述 金海安牌（S）环保型自动灭火装置（以下简称S型自动灭火装置）是由广州海安消防设备有限公司利用现代化工技术自行研制和生产的环保型混合气体灭火产品。在生产过程中无毒、无污染、无公害，实施灭火过程中效率高、压力低、无残留物、对被保护物无腐蚀、安全性强、不存在F、Cl、Br、CO等有害物质，ODP=0、GWP≤0.35、不破坏大气臭氧层。是目前消防领域代替哈龙产品的理想产品。 第二章 S型自动灭火装置的灭火原理 1、IVS型灭火剂的特性 IVS型灭火剂是一种固体含能化学物质，属于烟火药剂。利用电子气化启动器激活IVs 型灭火剂，使其发生化学反应，能产生大量惰性气体、水汽和微量固体颗粒，形成混合气体，混合气体从IVS型自动灭火装置的喷口向外释放喷射，扑灭火灾。 2、S型自动灭火装置的灭火原理 S型自动灭火装置的灭火机理是以物理、化学、水汽降温三种灭火方式同时进行的全淹没灭火形式： a、以物理性稀释空气中氧气“窒息灭火”为主要方式，切断火焰反应链进行链式反应 破坏火灾现场的燃烧条件，迅速降低自由基的浓度； b、存在抑制链式燃烧反应进行的化学灭火方式； c、水蒸汽冷凝与气化降低燃烧物温度。 第三章适用范围和不适用范围 1、适用范围 S型气溶胶系统为全淹没系统，适用于扑灭相对封闭空间的A、B类火灾以及电气电缆初起火灾。 a、扑灭A类火灾： 如木材、纸张等固体物质初起火灾，适用于木制品库、档案库、博物馆、图书馆、资料室等场所；
《消防联动系统施工》 课程设计 姓名：王曦 学号：1004060122 班级：10楼宇班 院系：水院南湖区 指导老师：黎老师 完成时间：2011年12月15日
某三层实验楼消防联动系统设计 一系统综述 二一层预作用自动水喷淋系统的设计 1 划分一层防火分区 2 与作用水喷淋系统各部分组成、参数以及选择时要求三二层消防联动控制的设计 1二层实验防火分区的划分 2 二层实验室探测器选择 3 二层实验防排烟设备的空间设置 4 防排烟设备的联动控制 四三层计算机机房七氟丙烷灭火系统的设计 1 七氟丙烷灭火系统设备选择和相关参数计算 2 三层计算机机房的探测器布置 五消防事故应急广播系统和直通话电话系统的设计方案 1 一层设计报警器的设计 2 二层谁及报警器的设计 3 三层设计报警器的设计 4 直通电话系统的设计方案 六附图 七参考文献
一系统综述 根据教材的数据和设计，实验室属于非高层的民用建筑，所以选用灭火等级。根据谁及工况参考参数一层、二层为实验室，灭火等级较低，查《消防联通系统施工》教材，所以选用灭火等级为二级，而三层为机房，所以选用灭火等级为四级。一下是我的消防设计说明。 二一层预作用自动水喷淋系统的设计 1 划分一层防火分区 假设房间高度为3.5m，一层房间长X宽X高=100X20X3.5m3，从主要入口能看清楚其颞部，且面积不超过1000㎡。根据建筑的耐火等级、层数、长度和面积应符合下表的规定： （注：设有自动灭火的防火分区，其允许最大建筑面积，按本表增加一倍；当局不设置自动灭火系统时，增加面积，按该局部面积的一倍计算；一类建筑的电信楼，其防火分区允许最大建筑面积可按上表增加5%。） 民用建筑的耐火等级、层数、长度和面积（如下表）

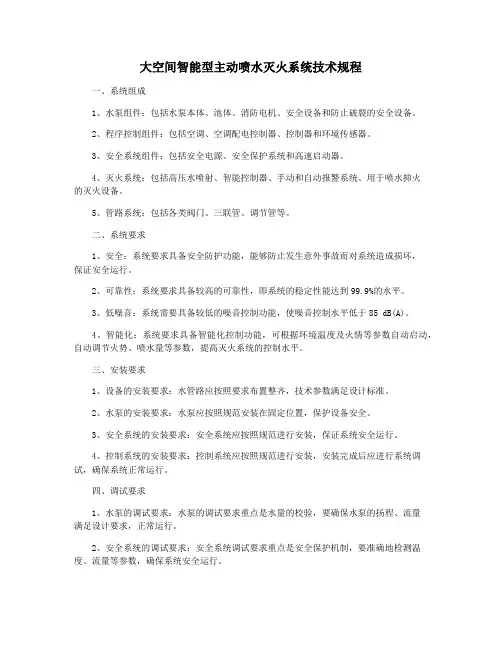

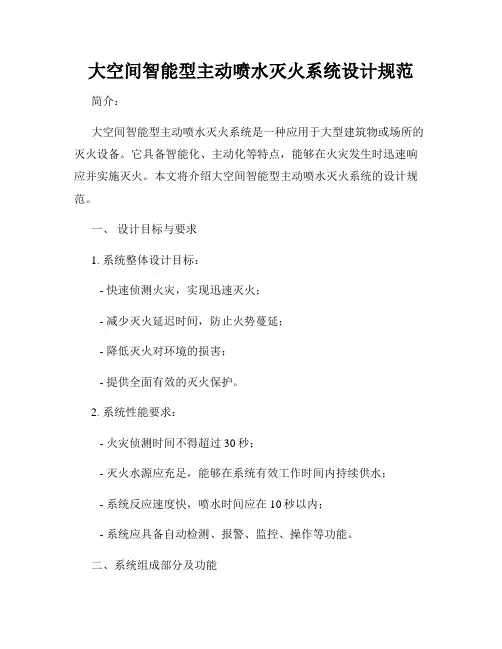

大空间智能型主动喷水灭火系统装置安装维护 指南 集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-

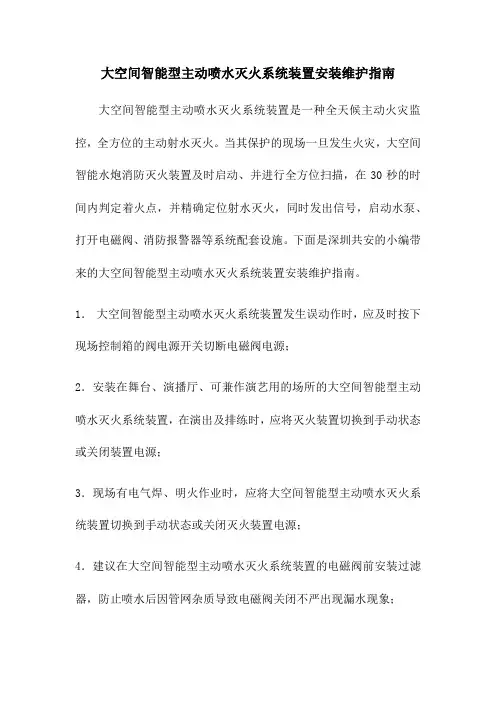

大空间智能型主动喷水灭火系统装置安装维护指南 大空间智能型主动喷水灭火系统装置是一种全天候主动火灾监控，全方位的主动射水灭火。当其保护的现场一旦发生火灾，大空间智能水炮消防灭火装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。下面是深圳共安的小编带来的大空间智能型主动喷水灭火系统装置安装维护指南。 1．大空间智能型主动喷水灭火系统装置发生误动作时，应及时按下现场控制箱的阀电源开关切断电磁阀电源； 2．安装在舞台、演播厅、可兼作演艺用的场所的大空间智能型主动喷水灭火系统装置，在演出及排练时，应将灭火装置切换到手动状态或关闭装置电源； 3．现场有电气焊、明火作业时，应将大空间智能型主动喷水灭火系统装置切换到手动状态或关闭灭火装置电源； 4．建议在大空间智能型主动喷水灭火系统装置的电磁阀前安装过滤器，防止喷水后因管网杂质导致电磁阀关闭不严出现漏水现象；
5．搬动、安装大空间智能型主动喷水灭火系统装置时，要注意保护灭火装置最下面的传感器，不要将大空间智能型主动喷水灭火系统装置直接置于桌面或放于地上，以免传感器破碎； 6．严禁用力扳动水平机构和垂直(喷嘴)机构，以免损坏大空间智能型主动喷水灭火系统装置内的限位开关，尤其安装时应用工具转动水炮进水管，严禁抱住炮体强行转动； 7．大空间智能型主动喷水灭火系统装置的外接导线应采用金属软管保护，金属软管应与系统的电线管可靠连接。 8．禁止将大空间智能型主动喷水灭火系统装置安装到室外。 以上是深圳共安带来的简单介绍，如果您还想了解更多消防方面的知识或者采购消防设备，可以点击下方的图片了解您感兴趣的内容，您也可以打我们的电话或者点击我们的官网进行咨询，我们会有专业的服务人员为你提供服务。 深圳共安智能科技有限公司经过十多年的开拓创新，荣获多项国家专利产品。我公司的主要产品有自动喷水灭火系统、泡沫灭火系统、细水雾冷却消防保护系统、消防炮、消防箱等系列产品。是一家专业从事消防安全电子产品的样、生产、销售、服务的高科技企业；多年来公司
xx9#楼 火灾自动报警及消防联动系统 施 工 案
xx消防工程集团有限公司北京分公司 目录 第一部分概述 一、工程简介 二、系统简介 第二部分消防报警系统 一、施工准备 二、施工进度计划及保证措施 三、劳动力计划
四、主要设备材料、构件用量计划 五、施工案及控制要点 六、质量保证体系及措施 七、安全保证 八、成品保护 九、雨季施工 十、现场文明施工 十一、保修服务 第一部分概述 第一节工程简介 工程名称：xx9#楼 工程面积：总面积为14000m2 结构形式：结构类型为框架结构。 设计单位： 监理单位： 总包单位： 消防专业施工单位：
第二节系统简介 本案包含消防火灾报警及消防联动系统、消防通讯系统、消防广播系统。一、火灾探测器及报警装置的设置 根据规要求及使用功能，设置感烟、感温探测器。感温探测器主要设置在地下车库及厨房。感烟探测器主要设置在餐厅、客房、各机电用房、大厅、走道、楼梯间及其前室等。各出入口、走道等处设置手动报警按钮（带插）。 可燃气体探测器设置在厨房。 二、消防系统构成 消防系统按控制中心报警系统设计，包括消防报警系统及消防联动系统。 本子项采用区域报警系统形式。火灾自动报警区域机设在首层管理室。由本建筑外消防中心引来联络总线，火灾自动报警系统采用总线制形式。消防控制室可对各消防设备进行手动控制。 三、消防联动控制 1）消火栓系统在各层消火栓箱设置消火栓按钮，当任意层发生火灾按下按钮后，系统向消防控制室发出信号并报告启泵按钮地址，同时启动消防栓泵，消防控制室亦可直接启停消防栓泵，并接收反馈信号。 2）喷淋系统在各层均设水流指示器，当任一层发生火灾，该层水流指示器动作，同时湿式报警阀压力开关延时动作后可启动喷淋泵，消防控制室可自动或手动启停喷淋泵，并接受其反馈信号。 3）防排烟系统； 当地下某区域发生火灾时，消防中心通过接收火灾信号报警后，切断有
ALLIED BEST(CHINA)FIRE SAFETY EQUIPMENT MANUFACTURING COLTD. 大空间智能消防灭火系统 大空间场所的定义： 大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。 大空间灭火系统的分类： 大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。 自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。 固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍： 自动射流灭火系统 一、工作原理 当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。 二、产品特点 ★自动准确定位、定点喷射 ★发现火情到定位喷水时间短（≤30S） ★采用红外、紫外复合探测技术 ★模块化结构，安装、布线简单 ★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作
ALLIED BEST(CHINA)FIRE SAFETY EQUIPMENT MANUFACTURING COLTD. ★免除水渍损失 三、产品用途 随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。 典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。 四、自动射流灭火系统的分类 1、自动消防炮灭火装置 ZDMS0.9/20SCX型自动射流灭火装置性能参数表工作压力≤1.0MPa 水炮回转角360°工作电流 3.5A 额定射程50m 垂直转角-90°~+30°工作电压DC24V 射水流量20L/s 定位时间≤60s 供电电压220V 入口通经DN50 响应时间＜0.5s 最大驱动功率75W 安装高度6~25m 喷水方式往复摆动喷射炮身自重25Kg 安装方式吊装、座装工作环境温度4~55℃保护面积7850m2 2、自动射流灭火装置（喷射型） ZDMS0.6/5SCX型自动射流灭火装置性能参数表工作压力≤0.6MPa 水炮回转角360°工作电流 2.5A 额定射程30m 垂直转角-90°~+30°工作电压DC24V 射水流量5L/s 定位时间≤30s 供电电压220V 入口通经DN25 响应时间＜0.5s 最大驱动功率50W 安装高度6~25m 喷水方式往复摆动喷射炮身自重5Kg 安装方式吊装工作环境温度4~55℃保护面积2826m2 ZDMS0.6/10SCX型自动射流灭火装置性能参数表工作压力≤0.6MPa 水炮回转角360°工作电流 2.5A 额定射程38m 垂直转角-90°~+30°工作电压DC24V 射水流量10L/s 定位时间≤30s 供电电压220V 入口通经DN25 响应时间＜0.5s 最大驱动功率50W 安装高度6~25m 喷水方式往复摆动喷射炮身自重6Kg
