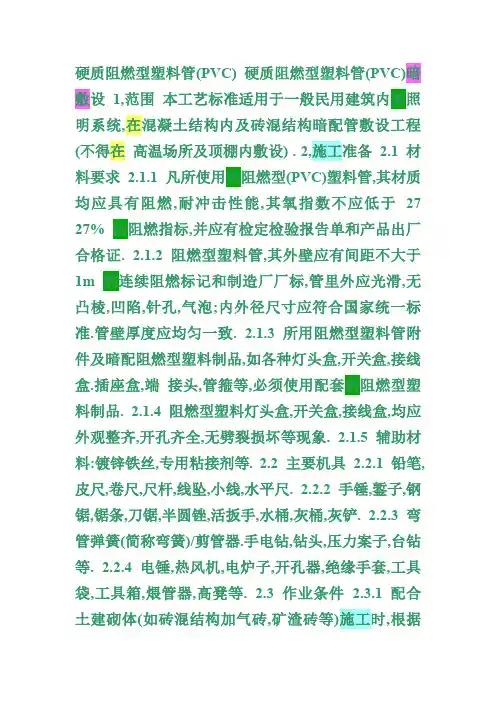

硬质阻燃型塑料管(PVC) 硬质阻燃型塑料管(PVC)暗敷设1,范围本工艺标准适用于一般民用建筑内的照明系统,在混凝土结构内及砖混结构暗配管敷设工程(不得在高温场所及顶棚内敷设) . 2,施工准备2.1 材料要求 2.1.1 凡所使用的阻燃型(PVC)塑料管,其材质均应具有阻燃,耐冲击性能,其氧指数不应低于27 27% 的阻燃指标,并应有检定检验报告单和产品出厂合格证. 2.1.2 阻燃型塑料管,其外壁应有间距不大于1m 的连续阻燃标记和制造厂厂标,管里外应光滑,无凸棱,凹陷,针孔,气泡;内外径尺寸应符合国家统一标准.管壁厚度应均匀一致. 2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品,如各种灯头盒,开关盒,接线盒.插座盒,端接头,管箍等,必须使用配套的阻燃型塑料制品. 2.1.4 阻燃型塑料灯头盒,开关盒,接线盒,均应外观整齐,开孔齐全,无劈裂损坏等现象. 2.1.5 辅助材料:镀锌铁丝,专用粘接剂等. 2.2 主要机具 2.2.1 铅笔,皮尺,卷尺,尺杆,线坠,小线,水平尺. 2.2.2 手锤,錾子,钢锯,锯条,刀锯,半圆锉,活扳手,水桶,灰桶,灰铲. 2.2.3 弯管弹簧(简称弯簧)/剪管器.手电钻,钻头,压力案子,台钻等. 2.2.4 电锤,热风机,电炉子,开孔器,绝缘手套,工具袋,工具箱,煨管器,高凳等. 2.3 作业条件 2.3.1 配合土建砌体(如砖混结构加气砖,矿渣砖等)施工时,根据
电气设计图要求与土建墙上弹出的水平线,安装管路和盒箱. 2.3.2 配合土建混凝土结构施工时,大模板,滑模板施工混凝土墙,在钢筋绑扎过程中,根据设计图要求预埋套盒及管路,同时办理隐检手续. 2.3.3 加气混凝土楼板,圆孔板,应配合土建调整好吊装楼板的板缝,同时根据设计图进行配管. 3,操作工艺 3.1 工艺流程弹线定位→ 加工管弯→ 稳住合箱→ 暗敷管线→ 扫管穿带线 3.2 弹线定位 3.2.1 根据设计图要求,在砖墙,大模板混凝土墙,滑模板混凝土墙,木模板混凝土墙,组合钢模板混凝土墙等处,确定盒,箱位置进行弹线定位,按弹出的水平线用小线和水平尺测量出盒,箱准确位置并标出尺寸. 1 3.2.2 根据设计图灯位要求,在加气混凝土板,预制圆孔板(垫层内或板孔内暗敷管路) ;现浇混凝土楼板,预制薄混凝土楼板上,进行测量后,标注出灯头盒的准确位置尺寸. 3.2.3 各种隔墙剔槽稳埋开关盒弹线.根据设计图要求,在砖墙,泡沫混凝土墙,石膏孔板墙,礁渣砖墙等,需要稳埋开关盒的位置,进行测量确定开关盒准确位置尺寸. 3.3 加工管弯预制管弯可采用冷偎法和热煨法. 3.3.1 阻燃塑料管敷设与煨弯对环境温度的要求如下: 阻燃塑料管及其配件的敷设, 安装和煨弯制作, 均应在原材料规定的允许环境温度下进行,其温度不宜低于-15
15℃. 15 3.3.2 冷煨法:管径在25 及其以下可以用冷煨法. 25mm (1)断管:小管径可使用剪管器,大管径可使用钢锯断管,断口应挫平,铣光. (2)用膝盖煨弯:将弯管弹簧(简称弯簧插入PVC 管内需要煨弯处,两手抓牢管子两头,顶在膝盖上用手扳,逐步煨出所需弯度,然后,抽出弯簧.当弯曲较长的管子时,可将弯簧用镀锌铁丝拴牢,以便拉出弯簧) . (3)使用手扳弯管器煨弯,将管子插入配套的弯管器手扳一次煨出所需弯度.
3.3.3 热煨法: 用电炉子,热风机等加热均匀,烘烤曾子煨弯处,待管子被加热到可随意弯曲时,立即将管子放在木板上,固定管子一头,逐步煨出所需管弯度并用湿布抹擦使弯曲部位冷却定型.然后抽出弯簧.不得因煨弯使管出现烤伤,变色,破裂等现象. 3.4 稳埋盒,箱3.
4.1 盒,箱固定应平正牢固,发浆饱满,收口平整,纵横座标准确,符合设计图和施工验收规范规定. 3.4.2 砖墙稳埋盒,箱: (1) 预留盒, 箱孔洞; 根据设计图规定的盒, 箱预留具体位置, 随土建砌体电工配合施工, 在约300 300mm 处预留出进入盒,箱的管子长度,将管子甩在盒,箱预留孔外,管端头堵好,等待最后一管一孔地进入盒, 箱稳埋完毕. (2)剔洞稳埋盒,箱,再接短管:按弹出的水平线,对照设计图找出盒,箱的准确位置.然后剔洞. 所剔孔洞应比盒,箱稍大一些.洞剔好后,先用
水把洞内四壁饶湿,并将洞中杂物清理干净.依照管路的走向敲掉盒子的敲落孔,再用高标号水泥砂浆填入洞内将盒,箱稳端正,待水泥砂浆凝固后.再接短管入盒,箱. (3)组合钢模板,大模板混凝土墙稳埋盒,箱: A,在模板上打孔,用螺丝将盒,箱固定在模板上;拆模前及时将固定盒,箱的螺丝拆除. B,利用穿筋盒,直接固定在钢筋上,并根据墙体厚度焊好支撑钢筋,使盒口或箱口与墙体平面平齐. 2 (4)滑模板混凝土墙稳埋盒,箱: A,预留盒,箱孔洞,采取下盒套,箱套,然后待滑模板过后再拆除盒套或箱套,同时稳埋盒或箱体. B,用螺丝将盒,箱固定在扁铁上,然后将扁铁焊在钢筋上,或直接用穿筋盒固定在钢筋上)并根据墙厚度焊好支撑钢筋,使盒口平面与墙体平面平齐. (5)顶板稳埋灯头盒: A,加气混凝土板,圆孔板稳埋灯头盒.根据设计图标注出灯位的位置尺寸.先打孔,然后由下向上剔洞,洞口下小上大,将盒子配上相应的固定体放人洞中,并固定好吊板,待配管后用高标号水泥砂浆稳埋牢固. B,现浇混凝土楼板等,需要安装吊扇,花灯或吊装灯具超过3kg 时,应预埋吊构或螺栓,其吊挂力矩应保证承载要求和安全. C,隔墙稳埋开关盒,插座盒.如在砖墙泡沫混凝土墙等,剔槽前应在槽两边先弹线,槽的宽度及深度均应比管外径大,开槽宽度与深度以大于 1.5 倍管外径为
宜.砖墙可用錾子沿槽内边进行剔槽;泡沫混凝土墙可用刀锯锯成槽的两边后,再剔成槽.剔槽后应先稳理盒,再接管,管路每隔1m 左右用镀锌铁丝固定好管路,最后抹灰并抹平齐.如为石膏圆孔板时,宜将管穿人板孔内并敷至盒或箱处. 3.5 暗敷管路 3.5.1 管路连接: (1)管路连接应使用套箍连接(包括端接头接管) .用小刷子沾配套供应的塑料管粘接剂,均匀涂抹在管外壁上,将管子插人套箍;管口应到位; ;粘接剂性能要求粘接后lmin 内不移位,粘性保持时间长, 并具有防水性. (2)管路垂直或水平敷设时,每隔加距离应有一个固定点,在弯曲部位应以圆弧中心点为始点距两端300 500 处各加一个固定点. 300~500 500mm (3)管进盒,箱,一管一孔,先接端接头然后用内锁母固定在盒箱上,在管孔上用顶帽型护口堵好管口,最后用纸或泡沫塑料块堵好盒子口(堵盒子口的材料可采用现场现有柔软物件,如水泥纸袋等) . 3.5.2 管路暗敷设: (1)现浇混凝土墙板内管路暗敷设: 管路应敷设在两层钢筋中间,管进盒,箱时应煨成灯叉弯,管路每隔lm 处用镀锌铁丝绑扎牢,弯曲部位按要求固定,往上引管不宜过长,以能煨弯为准,向墙外引管可使用"管帽"预留管口,待拆模后取出"管帽"再接管. (2)滑升模板敷设管路时,灯位管可先引至牛腿墙内,滑模过后支好顶板,再敷设
管至灯位. (3)现浇混凝土楼板管路暗敷设:根据建筑物内房间四周墙的厚度,弹十字线确定灯头盒的位置, 将端接头,内锁母固定在盒子的管孔上,使用顶帽护口堵好管口,并堵好盒口,将固定好盒子,用机螺丝或短钢筋固定在底筋上.跟着敷管,管路应敷设在弓筋的下面底筋的上面,管路每隔1m 用短锌铁丝绑扎牢.引向隔断墙的管子,可使用"管帽"预留管口,拆模后取出管帽再接管. 3 (4)预制薄型混凝土模板管路暗敷设:确定好灯头盒尺寸位置,先用电锤在板上面打孔,然后在板下面扩孔,孔大小应比盒子外口略大一些.利用高桩盒上安装好卡铁(轿杆)将端接头,内锁母把管固定在盒子孔处,并将高桩盒用水.泥砂浆埋好,然后敷设管路.管路保护层应不小于80 为宜. 80mm (5)预制圆孔板内管路暗敷设:电工应及时配合土建吊装圆孔板时,敷设管路.在吊装圆孔板时, 及时找好灯位位置尺寸,打灯位盒孔,接着敷设管路.管子可以从圆孔极板孔内一端穿人至灯头盒处,将管固定在灯头盒上,然后将盒子用卡铁放好位置,同时用水泥砂浆固定好盒子. (6)灰土层内管路暗敷设: 灰土层夯实后进行挖管路槽, 接着敷设管路, 然后在管路上面用混凝土砂浆埋护, 厚度不宜小于80 80mm. 3.6 扫管穿带线对于现浇混凝土结构, 如墙, 楼板应及时进行扫管, 即随拆模
随扫管这样能够及时发现堵管不通现象, 以便在混凝土未终凝时,修补管路. 对于砖混结构墙体,在抹灰前进行扫管,有问题时修改管路,便于土建修复¨经过扫管后确认管路畅通,及时穿好带线,并将管口,盒口,箱口堵好,加强成品配管保护.防止出现二次堵塞管路现象. 4,质量标准 4.1 主控项目阻燃型塑料管及其附件材质氧指数应达到27 27%以上的性能指标.阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设. 检查方法:检查测试资料,观察检查. 4.2 一般项目4.2.1 管路连接紧密,管口光滑.保护层大于15 15mm,使用胶粘剂连接紧密,牢固. 4.2.2 盒,箱内设置正确,固定可靠,管子进入盒,箱处顺直,一孔一管,以端接头与内锁母将管固定在盒,箱管孔处,牢固不松动. ' 4.2.3 管路保护应符合以下规定: 穿过变形缝处有补偿装置,补偿装置能活动自如,穿过建筑物和设备基础处,应加保护管;补偿装置平正,管口光滑,内锁母与管子连接可靠,加套保护管在隐蔽工程记录中标示正确. 检查方法;观察检查,检查隐蔽工程记录 4.2.4 硬质PVC 塑料管,弯曲半径安装允许偏差和检验方法见(硬质阻燃塑料管(PVC)明敷设工艺标准中表3-1,表3-3 所示. 5,成品保护 5.1 剔槽打洞时,应预先划好线,避免用力猛剔,造成洞口或槽剔的过大,过宽,甚至影响士建
结构质量. 5.2 管路敷设完毕后注意成品保护.特别是在现浇混凝士结构施工中,电工配合土建施工关系密切, 在合模和拆模时,应注薏保护管路不要移位,砸扁或踩坏等现象出现. 4 5.3 在混凝土板,加气板上剔洞时,注意不要剔断钢筋,剔洞时应先用钻打孔,再扩孔,不允许用大锤由上面砸孔洞. 5.4 配合土建浇灌混凝土时,应派电工看护,以防管路移位或受机械损伤. 6,应注意的质量问题 6.1 保护层<15 管路有外露现象,应将管槽深度剔到 1.5 倍管外径的深度,并将管子固定好后用水15mm 15 泥砂浆保护并抹平灰层. 6.2 稳埋盒,箱有歪斜;暗盒,箱有凹进,凸出墙面现象:盒,箱破口;座标超出允许偏差值.对于稳埋盒,箱应先用线坠找正,座标正确再固定稳埋;暗装盒子口或箱口,应与墙面平齐,不出现凹凸墙面的现象.暗箱贴脸与墙面缝隙预留好;用水泥砂浆将盒箱底部四周填实抹平,盒子收口平整. 6.3 由于墙厚度较薄,箱体厚度与墙厚度相差无几,箱底处抹灰开裂,在箱底处加金属网固定后,再抹灰找平齐. 6.4 管子煨弯处的凹扁度过大及弯曲半径小于6D(管子直径) .煨弯应按要求进行操作其弯曲半径应大于6D. 6.5 管路不通,朝上管口未及时堵好管堵,造成杂物落人管中.应在立管时,随时堵好管堵,其它工种作业时,应注意不要碰坏已经敷设完毕的管
路,避免造成管路堵塞. 6.6 PVC 管用火煨弯时,容易出现烤变色,凹扁过大,煨弯倍数不够等现象.因此在用热煨弯时,应注意避免出现以上问题. 7,质检记录7.1 阻燃型(PVC)塑料管及附件,检定测试报告单和产品出厂合格证. 7.2 硬质阻燃型塑料管暗敷设时,应进行技术交底,预检,隐检,自检,互检记录. 7.3 设计变更洽商记录,竣工图. 7.4 分项工程质量检验评定记录. 5
硬质阻燃型塑料管(PVC) 硬质阻燃型塑料管(PVC)暗敷设1,范围本工艺标准适用于一般民用建筑内的照明系统,在混凝土结构内及砖混结构暗配管敷设工程(不得在高温场所及顶棚内敷设) . 2,施工准备2.1 材料要求 2.1.1 凡所使用的阻燃型(PVC)塑料管,其材质均应具有阻燃,耐冲击性能,其氧指数不应低于27 27% 的阻燃指标,并应有检定检验报告单和产品出厂合格证. 2.1.2 阻燃型塑料管,其外壁应有间距不大于1m 的连续阻燃标记和制造厂厂标,管里外应光滑,无凸棱,凹陷,针孔,气泡;内外径尺寸应符合国家统一标准.管壁厚度应均匀一致. 2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品,如各种灯头盒,开关盒,接线盒.插座盒,端接头,管箍等,必须使用配套的阻燃型塑料制品. 2.1.4 阻燃型塑料灯头盒,开关盒,接线盒,均应外观整齐,开孔齐全,无劈裂损坏等现象. 2.1.5 辅助材料:镀锌铁丝,专用粘接剂等. 2.2 主要机具 2.2.1 铅笔,皮尺,卷尺,尺杆,线坠,小线,水平尺. 2.2.2 手锤,錾子,钢锯,锯条,刀锯,半圆锉,活扳手,水桶,灰桶,灰铲. 2.2.3 弯管弹簧(简称弯簧)/剪管器.手电钻,钻头,压力案子,台钻等. 2.2.4 电锤,热风机,电炉子,开孔器,绝缘手套,工具袋,工具箱,煨管器,高凳等. 2.3 作业条件 2.3.1 配合土建砌体(如砖混结构加气砖,矿渣砖等)施工时,根据
电气设计图要求与土建墙上弹出的水平线,安装管路和盒箱. 2.3.2 配合土建混凝土结构施工时,大模板,滑模板施工混凝土墙,在钢筋绑扎过程中,根据设计图要求预埋套盒及管路,同时办理隐检手续. 2.3.3 加气混凝土楼板,圆孔板,应配合土建调整好吊装楼板的板缝,同时根据设计图进行配管. 3,操作工艺 3.1 工艺流程弹线定位→ 加工管弯→ 稳住合箱→ 暗敷管线→ 扫管穿带线 3.2 弹线定位 3.2.1 根据设计图要求,在砖墙,大模板混凝土墙,滑模板混凝土墙,木模板混凝土墙,组合钢模板混凝土墙等处,确定盒,箱位置进行弹线定位,按弹出的水平线用小线和水平尺测量出盒,箱准确位置并标出尺寸. 1 3.2.2 根据设计图灯位要求,在加气混凝土板,预制圆孔板(垫层内或板孔内暗敷管路) ;现浇混凝土楼板,预制薄混凝土楼板上,进行测量后,标注出灯头盒的准确位置尺寸. 3.2.3 各种隔墙剔槽稳埋开关盒弹线.根据设计图要求,在砖墙,泡沫混凝土墙,石膏孔板墙,礁渣砖墙等,需要稳埋开关盒的位置,进行测量确定开关盒准确位置尺寸. 3.3 加工管弯预制管弯可采用冷偎法和热煨法. 3.3.1 阻燃塑料管敷设与煨弯对环境温度的要求如下: 阻燃塑料管及其配件的敷设, 安装和煨弯制作, 均应在原材料规定的允许环境温度下进行,其温度不宜低于-15
一SC管敷设 电气保护管大多数为暗配，数量非常大，保护管为焊接钢管，规格涉及SC15~SC50，其中SC15、SC20，SC25居多，暗敷在地面、楼板、墙体和柱子上。 二、施工重点 暗配管必须保证一次性预埋成功，没有弥补和返工的余地，因此预埋时必须注意保证预埋管位置准确，无遗漏现象；另外预埋管必须做好封堵，防止水泥进入管内，造成管路不通，预埋管、盒报废。二、准备工作： 1，图纸会审：开工前对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，对各类图纸中反映的预埋件、预留孔洞作详细的会审研究，确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。发现预埋件不吻合时，应及时向驻地监理及设计院以书面报告的形式进行汇报，待得到设计院的变更设计或监理的正式批复书后，再将预埋件、预留孔洞单独绘制成图，责成专人负责技术指导、检查，并作好技术交底工作。 2，测量放线：根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线应执行测量“三级”复核制。对板的预埋件、预留孔洞应在土模或基础垫层、模板上用红油漆标出预埋件、预留孔洞的位置或预留孔洞形状、大小。安装标高均应符合土建标高线，等土建标高确定之后，在进行安装施工。
3，加工控制：预留孔洞模型应按设计大小、形状进行加工制作。其精度应符合设计要求。预埋件应按设计规定的材质、大小、形状进行加工制作。并严格按测量放线位置正确安装，保证焊接牢固，支撑稳固，不变形和不位移。孔洞的填料均采用塑料带包裹湿锯末，以便验收后便与清理。在浇注混凝土过程中派专人配合校对，看管模具、埋件、以免移位，如有移位，及时改正。 4，检查验收：预留孔洞模型安装、预埋件安装完成后，由总工程师、质检、工序技术人员组织检查验收，重点检查预埋位置、数量、尺寸、规格是否符合设计要求。自检合格后，报请驻地监理工程师检查验收，并办理签证手续，签认后，方能进行下道工序施工。 5，成品保护：验收过的预留孔洞、预留管道等成品，要采取有效的保护措施。有条件施工的及时施工，没有条件施工的应派专人看护。 三、施工方案 1、施工程序 暗管敷设的施工程序为：施工准备→预制加工管煨弯→ 测定盒箱位置→固定盒、箱→管路连接→地线跨接2、主要施工方法和技术要求 （1）施工准备 ①熟悉图纸，了解设计意图，掌握施工工艺，方法。 ②材料的规格型号，材质必须符合设计要求。 （2）暗管敷设的基本要求 敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作 密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，
弱电穿线管规范要求 篇一：强弱电穿管要求 强电周围有磁场,如果是强电与弱电,距离过近.这样就会对弱电的信号产生影响.如果是电视线,信号就不会很清楚.如果是电话线,电话就会出现杂音. 如果没有其它方法,来避免这种情况,只能把强电与弱电分线槽来处理,且记千万不可同线槽来布线. 1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。 2、强电、弱电的插座相隔距离最少30厘米。 3、强电和弱电走线交叉时，要呈90度角跨过。 4、对于影音品质要求较严的A V系统和家庭影院布线最好使用金属套管，特别是家庭影院。如果强电电缆穿镀锌钢管，电信光缆穿五孔梅花管，他们之间因金属屏蔽功能，互相之间的信号干扰很小，只要大于15mm 的间距，可以正常布置。 电缆和电力线平行或交叉敷设时，其间距不得小于0.3m；电力线与信号线交叉敷设时，宜成直角。 明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m。这是50348的相关规范，一般弱电管道可以同电信管道共井沟，不能与强电的共沟。在钢管内，强弱电干扰被屏蔽，距离可以近些，
脱离钢管处应大于0.5米， 网上查了一下，强电弱电标准是这样的： 1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。 2、强电、弱电的插座相隔距离最少30厘米。 3、强电和弱电走线交叉时，要呈90度角跨过。 4、对于影音品质要求较严的A V系统和家庭影院布线最好使用金属套管，特别是家庭影院。但是我家里的师傅，强弱电视分开管子的，但是距离师傅说有15厘米，但实际距离可能低于10厘米。管子是用日丰管，南昌的赣昌电线。这样对以后看电视会有影响吗？强电箱和弱电箱距离是应保持30公分以上。 强电箱一般离地就在1.5米，弱电箱一般离地就是0.3米，而且在布线时候，强电和弱电线不能有交叉。 强电箱（也叫配电箱）里面的电压一般为380/220V，用于电能配送，可用于照明灯、风机、水泵等各种电气设备。 弱电箱指用于通信、智能控制等用途的箱式设备，里面的电压不超过36V 安全电压。 强电是指室内提供电能的线路，电压为220 V，分为照明用电线路和功能用电线路如空调供电线路和热水器线路等。弱电是指信号线路，电压和电流都较小，如电话线、网络线、音响线、电视信号线等等。弱电与强电相比，电压和电流都远远小于强电，由于强电会在导线周围产生电磁场,且离强电导线越近尺长越强.所以，为了减弱强电将对弱电产生的干扰。要求强电线路与弱电线路间距不得小于30厘米。
电线导管敷设工艺标准 一、工程材料一般采用JDG管、SC管、PC管 JGD钢导管暗敷要求 1、用于地下室等潮湿部位暗敷的钢导管其壁厚不应＜2mm，用于楼层等干燥部位暗敷的钢导管其壁厚不宜＜1.5mm; 断头式螺母 直接 86盒接头 断头式螺母 SC焊接管 1、非镀锌钢导管内壁、外壁均应作防腐处理;暗敷于砼中的钢导管，其外壁可不作防腐处理。 2、钢导管不应有折扁和裂缝，管内壁应光滑无铁屑和棱剌，管口处的端面应平整、无毛剌。 刚性塑料绝缘导管(PC管)
1、刚性塑料绝缘导管不宜敷设在穿越高温的易受机械损伤的场所。 2、暗敷在墙内或砼内的刚性塑料绝缘导管，应是中型及以上的塑料绝缘导管。 3、刚性塑料绝缘导管管口应平整光滑，管与管、管与盒(箱)等器件采用承插配件连接，连接处结合面应涂专用胶合剂，初口处牢固密封。 二、施工工艺1、电气导管敷设宜就近原则，沿最近的路线敷设，减少弯曲。当导管敷设遇到下列情况时，中间宜增设过路接线盒，且接线盒的位置应便于导线敷设:a)导管长度超过40m，无弯曲;b)导管长度超过30m，有1个弯曲;c)导管长度超过20m，有2个弯曲;d)导管长度超过10m，有3个弯曲。 2、暗敷在砼中的电气导管，其弯曲半径不应小于管外径的6倍，暗敷在室外地下的电气导管，其弯曲半径不应小于管外径的10倍。 3、管线插座管线应穿越地梁第一根主筋，防止根部被破坏 4、PVC管道插座敷设，弧管部分最大距离不得小于15cm，确保板面与梁面剪力最大不受管线影响 5、PVC管道插座敷设完成，砼浇筑完成后，导管根部应及时保护起来
6、PVC管道敷设不得三管叠加于一点内，确保保护层厚度;两管叠加，交叉点距离不得小于20cm 7、预埋在剪力墙、柱内的预埋盒，底盒开口要与砼完成面齐平，禁止深凹或突出，并定位准确，绑扎牢固(底盒四周要用钢筋固定)，为防止混凝土浆深入，接口最好用电工胶包扎，底盒内外应做防腐 8、电气导管在砼中暗敷时，不宜多根并列敷设，每根导管之间的间距宜在30~50mm以上，在地下室顶板上的预埋管，为防止后期地下室综合支架膨胀螺栓破坏管理，预埋管应抬高不小于5cm，预埋盒及管理接头尽量避开后浇带 9、对于模板下方具有吊顶的部位，宜对电气导管的敷设线路在模板上作标记，可用颜色漆(不同专业用颜色区分)沿导管走向在模板上标记，待砼浇捣拆模后顶板可留下清晰导管走向标识，有助于防止砼中的电气导管受到损伤 10、镀锌钢导管在管接头、管与盒(箱)连接处需进行接地跨接处理，采用专用接地线卡跨接，跨接线应采用截面面积≮4mm2的铜芯软线 11、非镀锌钢导管采用螺纹连接时，连接处两端应采用≥φ6mm
“电气线路敷设”的相关消防规定 一、法律依据：《消防法》 案由：电器产品的安装（使用）不符合规定 电器线路的设计（敷设）不符合规定 违反条款：第二十七条电器产品、燃气用具的产品标准，应当符合消防安全的要求。 电器产品、燃气用具的安装、使用及其线路、敷设、维护保养、检测，必须符合消防技术标准和管理规定。 处罚条款：第六十六条电器产品、燃气用具的安装、使用及其线路、管路的设计、敷设、维护保养、检测不符合消防技术标准和管理规定的，责令限期改正；逾期不改正的，责令停止使用，可以并处一千元以上五千元以下罚款。 二、引用标准规定 （一）《建筑设计防火规范》（GB50016-2006） 11.1.6 消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定： 1 暗敷时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm。明敷时（包括敷设在吊顶内），应穿金属管或封闭式金属线槽，并应采取防火保护措施； 2 当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可不采取防火保护措施； 3 当采用矿物绝缘类不燃性电缆时，可直接明敷； 4 宜与其它配电线路分开敷设；当敷设在同一井沟内时，宜分别布置在井沟的两侧。 11.2.2 电力电缆不应和输送甲、乙、丙类液体管道、可燃气体
管道、热力管道敷设在同一管沟内。 配电线路不得穿越通风管道内腔或敷设在通风管道外壁上，穿金属管保护的配电线路可紧贴通风管道外壁敷设。 11.2.3 配电线路敷设在有可燃物的闷顶内时，应采取穿金属管等防火保护措施；敷设在有可燃物的吊顶内时，宜采取穿金属管、采用封闭式金属线槽或难燃材料的塑料管等防火保护措施。 11.2.4 开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火保护措施。 卤钨灯和额定功率不小于100W 的白炽灯泡的吸顶灯、槽灯、嵌入式灯，其引入线应采用瓷管、矿棉等不燃材料作隔热保护。 超过60W 的白炽灯、卤钨灯、高压钠灯、金属卤灯光源、荧光高压汞灯（包括电感镇流器）等不应直接安装在可燃装修材料或可燃构件上。 11.2.5 可燃材料仓库内宜使用低温照明灯具，并应对灯具的发热部件采取隔热等防火保护措施；不应设置卤钨灯等高温照明灯具。 配电箱及开关宜设置在仓库外。 11.4.4 消防控制室的设置应符合下列规定： 3 严禁与消防控制室无关的电气线路和管路穿过； （二）《高层民用建筑设计防火规范》（GB50045-95，2005年版） 9.1.4 消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定： 9.1.4.1 暗敷设时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm；明敷设时，应穿有防火保护的金属管或有防火保护的封闭式金属线槽； 9.1.4.2 当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可
管道埋设规范 篇一：工程管线敷设标准 工程技术部分 工程管线敷设标准 在专业音响灯光工程中同，必须涉及到各种管路和线路的铺设，这类工程施工都有一定的技术标准现分类摘录如下： 一、室内布线： 一般规定： 1、布线及敷设方式应根据建筑物的性质、要求、用电设备的分布及环境特征等因素确定。应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。并应防止在敷设和使用工程中因受冲击、振动和建筑物的伸缩、沉降等外界应力作用而带来的损害。 2、敷设方式可分为： 明敷-----导线直接或者在管子、线槽等保护体内，敷设于墙壁、顶棚的表面及桁架、支架等处。 暗敷-----导线在管子、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔中敷线等。 3、金属管、塑料管及金属线槽、塑料线槽等布线，应采用绝缘电线或电缆。在同一根管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标准电压回路相同的绝缘等级。
4、布线用塑料等（硬质塑料管、半硬塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃型制品。 金属管布线 1、金属管布线一般适用于室内、外场所，但对金属管有严重腐蚀的场所不宜使用。建筑物顶棚内，宜采用金属管布线。 2、明敷于潮湿场所或埋地敷设的金属管布线，应该采用水、煤气钢管。明敷或暗敷于干燥场所的金属管布线可以采用电线管。 3、三根及以上绝缘导线穿于同一根管时，其总截面面积（包括外护层）不应超过管内截面积的40%。两根绝缘导线穿于同一根管时，管内径不应小于两根导线外径之和的1.35倍（立管可取1.25倍）。 4、穿金属管的交流电路，应将同一回路的所有相线和中性线（如果有中性线时）穿于同一根管中。 5、不同回路的线路不应穿于同一金属管内，但下列情况可以除外： （1）电压在50V及以下的回路： （2）同一设备或同一联动系统设备的电力回路和无防干扰要求的控制 回路： （3）同一照明花灯的几个回路： （4）同类照明的几个回路，但管内绝缘导线的根数不应多于8根。
灯具安装及其配管配线标准 （试行版） 一．适应范围：本标准适用于车间及其附房照明灯具及其配管配线安装工程 二．施工前准备： 2．1材料准备： 2．1．1车间照明灯具主要有车间屋顶金卤灯、无极灯、节能灯、局部照明格栅灯（或节能灯）；车间附房照明灯具主要包括吸顶灯、壁灯、单管（多管）荧光（格栅）灯、防爆灯；消防用安全出口、疏散指示灯。屋顶照明及其附房配管主要有焊接钢管、JPG 薄壁钢管、镀锌钢管等。照明灯具配线主要有BV 塑料线、VV 电力缆线、YJV 电力电缆线、三芯圆护套线等。 2．1．2灯具安装前首先检查灯具规格型号等设计参数是否符合设计要求，检查外观是否完整无损，内部光源及电源是否配齐并接线完整，并在安装前进行通电试亮。 穿线管安装前要查看规格型号是否与设计相符，表面无锈蚀，无变形、破损等缺陷。 照明灯线施工前要对照设计图纸检查规格型号是否符合要求，线芯线径是否达到国标标准，绝缘层是否均匀无破损，线缆的合格证、检验报告等资料是否齐全并与所用材料相符，线缆相色是否正确，尺寸是否足米。 2．2人员准备： 车间及其附房照明灯具、配管、配线安装人员，须为电气专业人员，持证上岗。 三．制作安装工艺标准： 3．1车间及其辅房照明灯及其配管配线施工工艺： 3．2．车间照明灯具支（吊）架制作安装： 3．2．1车间照明桥架及配管支（吊）架制作作法参照公司《支架制作安装标准》执行。 3．2．2车间屋顶照明灯具及穿线管支（吊）架采用L40X4镀锌角钢制作，角钢一端的一侧边裁剪掉100mm 后折回，另一端加一段100mm 同规格镀锌角钢，用两只M8镀锌螺栓扣压在车间屋架梁的上（或下）翼板上，支（吊）架的总长度及扣压间距根据不同规格的梁宽确定，以现场甲方认可的签证单或竣工图为准。 3．2．3车间屋顶照明灯具及配管支（吊）架间距按1.5米/个布设，遇有接线钢盒，在接线钢盒的两边25公分处应分别设支（吊）架并进行固定，在离拐弯处的30—40公分处应两侧分别设支(吊)架并进行固定,在配电盘（箱）进线处、出线处等的边缘处15—20公分处也应设支架固定。 3．3．车间内配线钢管安装： 3．3．1焊接钢管或镀锌钢管配线：管径20mm 及以下的钢管,必须采用螺纹丝扣连接,管端螺纹长度不应小于管接头的1/2,连接后,其螺纹宜外露2-3扣。管径25mm 及其以上的钢管，可采用管箍连接或套管连接时，套管长度宜为管外径的2.2倍，管与管的对质口处位于套管中心。当焊接钢管采用螺纹连接时,连接处的两端应焊接跨接地线,或采用接地线卡跨接;当套管连接时,可不做跨接线。镀锌钢管或可挠金属电线管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。管与盒箱的连接采用螺母连接，管口除毛刺，入箱盒时需加护口，并做好地线跨接。穿线管转弯可用煨弯机，弯曲半径不宜小管外径D 的6倍。焊接钢管作为穿线管要进行内外壁防腐处理，套管连接及地线跨接焊接完后要及时进行防腐处理。 3．3．2 JDG 紧定式钢导管：直管连接时，两管分别插入管直接中间，用紧定螺钉定位后，进行旋紧到螺帽脱落；弯曲连接时，弯曲管两端口分别插入管接头，用紧定螺钉定位后进行旋紧螺帽脱落；套接紧定式钢导管管路连接处，紧定螺钉处应处于可视部位；当管径为Φ32及以上时,连接套管每端的紧定螺钉不应少于2个。管与箱、盒的连接处,应采用爪形螺纹帽和螺纹管支吊架制作、安装 配线 通电调试 灯具安装 电线管安装 照明箱安装 电缆桥架安装
电气工程线路敷设规范要求 电气工程线路敷设是电力系统中至关重要的一部分，规范要求对于 线路的安装、接线、敷设以及布线都有着明确的规定。本文将介绍电 气工程线路敷设的规范要求，以保证线路的安全和稳定运行。 一、线路敷设的材料选择 在电气工程线路敷设过程中，需要选择具有良好导电性能和绝缘性 能的材料。例如，线路的导线应选用铜或铝等优质导电材料，同时要 求导线的截面积能够满足电流传输要求。此外，绝缘材料应具备良好 的耐高温、耐磨损和抗拉力能力。 二、线路敷设的布线方式 线路的布线方式应根据具体情况选择。常见的布线方式包括明敷、 暗敷和埋地敷设。明敷是指线缆暴露于空气中，适用于室内小功率线 路敷设；暗敷是指线缆埋入墙壁内，适用于室内大功率线路敷设；埋 地敷设是指线缆埋设在地下，适用于户外和长距离线路敷设。 三、线路敷设的安全要求 线路的敷设过程中要遵循安全操作规程，确保施工人员和周围环境 的安全。具体要求包括： 1. 施工人员应穿戴符合要求的个人防护设备，如安全帽、防护眼镜、防护手套等。
2. 架空敷设线路的吊装设备应符合相关规定，使用时需进行安全检查。 3. 施工现场要保持整洁，防止杂物堆积和易燃物品存在。 四、线路敷设的容量计算 线路敷设的容量计算是为了保证线路能够正常传输所需的电流。容量计算涉及到线路长度、电流负载、电缆截面积等因素。在进行容量计算时，应结合具体工程需求和规范要求，避免线路过载或电压损失过大。 五、线路敷设的接线要求 线路的接线应符合规范要求，保证连接牢固可靠。具体要求包括： 1. 导线的接头应使用合适的连接器，并确保接触面积足够大。 2. 接线盒应选择适当的尺寸和材料，并保证内部绝缘良好。 3. 接线点应进行防护措施，防止外界因素引起短路或漏电等安全问题。 六、线路敷设的验收标准 线路敷设完成后需要进行验收，以确保线路符合规范要求。验收标准包括线路的电阻、绝缘电阻、接地电阻等参数的测试，以及线路的外观质量和安装完整性的检查。只有通过验收的线路才能投入使用。 总结
1 范畴 本工艺原则合用于一般民用建筑内电气照明暗管配线工程，不得在高温场合、易受机械损伤旳场合及顶棚内敷设。 2 施工准备 2.1 材料规定： 2.1.1 半硬质塑料管及其配件必须由阻燃解决旳材料制成。塑料管外壁应有间距不不小于1m旳持续阻燃标记和制造厂标，并有产品合格证。管壁厚度均匀，无裂缝、孔洞、气泡及管身变形等现象。半硬塑料管不得在高温及露天场合堆垛寄存。 2.1.2 配电箱：应为两部认证合格厂家旳产品、产品应有合格证。 2.1.3 开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整洁，敲落孔齐全，无劈裂等现象。 2.1.4 镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。 2.1.5 辅助材料：防腐漆、胶粘剂、水泥、砂子等。 2.2 重要机具： 2.2.1 铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲。 2.2.2 手锤、堑子、钢锯、锯条、刀锯、木锉等。 2.2.3 台钻、手电钻、钻头、木钻工具袋、工具箱、高凳等。 2.3 作业条件： 2.3.1 紧密配合土建施工，根据建筑物墙体构造（如砖墙、加气砖墙等）弹好水平线及墙厚度线，安装盒、箱与管管路。 2.3.2 配合土建构造施工时，大模板、滑模板施工混凝土墙时，需在钢筋绑扎过程中预埋套盒及管路，同步办理隐检后，再进行混凝土灌溉施工。 2.3.3 加气混凝土楼板、圆孔板，应及时配合土建调节好吊装楼板旳板缝时进行配管。
3 操作工艺 3.1 工艺流程： 弹线定位→盒箱固定→管路敷设→扫管穿带线 3.2 弹线定位：根据设计图规定进行水平线及墙厚度线测定，拟定盒、箱及预埋件位置；成排成列旳盒、箱应挂通线或十字线找直，以拟定盒、箱旳精确位置。 3.3 盒、精固定： 3.3.1 砌块墙稳埋盒、箱。根据盒、箱位置线剔洞，洞大小比盒、箱略大为宜。将洞内清理干净，用水将洞内浇湿，然后用强度级别不不不小于M10旳水泥砂浆稳埋盒、箱。 如为空心砌块墙剔洞后，应用碎砌块水泥砂浆将空洞先行封堵，再稳埋盒、箱。 3.3.2 现浇钢筋混凝土墙、楼板固定盒、箱： 3.3.2.1 用穿筋盒直接固定在钢筋上。 3.3.2.2 用机螺丝将盒、箱固定在扁钢上，再将扁钢固定在钢筋上。 3.3.2.3 预制楼板稳埋灯头盒：预制圆孔板，加气混凝土楼板旳灯头盒孔洞，应在楼板下面由下向上剔洞，上方洞口可在楼板上面扩孔。盒子安装好卡铁或轿杆，在楼板下面装好托灰板，用水将洞内浇湿，然后用强度级别不不不小于M10旳水泥砂浆稳埋盒子。 3.3.2.4 滑模板混凝土墙稳埋盒、箱：可采用预留盒，箱套，然后拆除盒、箱套，在预留孔洞处稳埋盒、箱。 3.4 管路敷设： 3.4.1 管路敷设规定： 3.4.1.1 半硬塑料管旳连接可采用套管粘接法，套管旳长度不应不不小于管外径旳三倍；管子旳接口应位于套管旳中心，连接处结合面应用胶粘剂粘接牢固。
避雷引下线和变配电室接地干线敷设 一、特点和适用范围 本工艺标准适用于建筑物避雷接地引下线和变配电室接地干线安装工程. 二、施工准备 1、技术准备 2.1。1施工前应进行技术交底工作； 2。1.2配备相应的施工质量验收规范。 2、材料准备 3。3 辅料有螺栓、垫圈、弹簧垫圈、支架、电焊条、预埋铁件、小线、水泥、砂子、塑料管、黄油漆、绿油漆、防腐漆、银粉漆等。 3、主要机具 常用电工工具、钢锯、锯条、电焊机、电焊工具、压力案子、电锤、冲击钻等。 4、作业条件 2.4.1避雷引下线暗敷设作业条件： 1)利用主筋作引下线时,墙、柱钢筋已绑扎完。 2)建筑物（或构筑物)有脚手架或爬梯达到能上人操作的条件。 2。4。2 避雷引下线明敷设作业条件: 1)支架安装完毕。 2)建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。 3)土建外装修完毕。 2。4。3接地干线作业条件： 1)支架安装完毕。 2)保护管已预埋. 3)土建抹灰完毕。 2.4。4 支架安装作业条件: 1)各种支架已运到现场。 2)结构工程已经完成。 3)室外必须有脚手架或爬梯.
三、材料质量控制要点 3.1防雷引下线暗（明）敷设 3.1.1焊接面不够,焊口有夹渣、咬肉、裂纹、气孔及焊渣处理不干净等现象。应按规范要求修补更改。 3.1.2漏刷防锈漆和面漆,应及时补刷. 3.1。3 主筋错位，应及时纠正. 3。1。4引下线不垂直，超出允许偏差。引下线应横平竖直，超差应及时纠正。 3.2接地干线安装。 3.2.1扁钢不平直，应重新进行调整. 3.2。2接地端子漏垫弹簧垫,应及时补齐。 3.2。3焊口有夹渣、咬肉、裂纹、气孔及焊渣处理不干净等现象。应按规范要求修补更改 3.2.4漏刷防锈漆和面漆,应及时补刷. 四、施工工艺 4。1 避雷引下线安装工艺流程： 测量弹线定位(明）→支架安装→避雷引下线敷设固定→避雷引下线连4.1 接→防腐处理→标识→检测验收 4.2 避雷引下线敷设应符合下列规定: 4。2。1接地引下线扁钢截面不得小于25mm×4mm；圆钢直径不得小于12mm. 4。2。2接地引下线必须按设计要求标高位置做断接卡子或测试。 4。2.3断接卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈. 4.2。4 利用主筋暗敷引下线时，每条引下线不得少于二根主筋。现浇混凝土内敷设引下线不做防腐处理。 4。2。5 建筑物的金属构件（如消防梯、烟囱的铁爬梯等）可作为引下线,但所有金属部件之间均应连成电气通路。 4.2。6 接地引下线沿建筑的外墙敷设时,从接闪器到接地体，引下线的敷设路径，应尽可能短而直。根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小于弯曲部线段实际长度的0。1倍。引下线也可以暗装，但截面应加大一级，暗装时还应注意墙内其它金属构件的距离。 4.2。7 明敷接地引下线的支持件间距应均匀，水平直线部分0.5～1。5m,垂直直线部分1.5~3m，弯曲部分0。3～0。5m。 4。2。8 接地引下线应躲开建筑物的出入口和行人较易接触到的地点,以免发生危险。
墙面配管及线缆敷设规范要求 1.墙面配管管码间距不应大于1米。 2.管子的弯曲半径大于10D，弯扁度小于0.1D。 3管路太长必须加转线盒，否则穿线会较困难。加转线盒原则如下： ◆超过30米无弯曲时 ◆超过20米有1个弯时 ◆超过15米有2个弯时 ◆超过8米有3个弯时 ◆转线盒待穿线完成后及时用白面板封闭。 ◆末端线盒在距线盒10公分处需加装丝杆固定。 ◆末端线盒距离连接设备距离不得大于60公分，防止连接软管超长。 3.敷设线管时线管切口部位需挫平挫光防止线缆敷设时划伤线缆保护层，管接、盒接需加导电膏。 4.线盒预留在抹灰墙面时需用废纸、泡沫等填充严密，并用包装胶带严密封实（如图），防止抹灰时砂浆进入堵塞线管 。 5.线盒、箱体固定安装时按弹出的1米线，对照设计图纸确定线盒、箱体准确位置，然后剔洞，所剔孔洞应比线盒、箱体稍大一些，保证线管的连接有足够空间，洞剔好后先用水将洞口四壁浇湿，并将洞中杂物清理干净，在用高标号水泥砂浆填入洞内将线盒、箱体固定。 6.同一室内不同墙面线盒高差≤5mm，同一墙面高差≤2mm。
7.砌筑墙体暗敷管剔凿前应在槽两边先弹线，槽的宽度及深度应比管外径大，剔槽宽度及深度以大于管外径1.5倍为宜。剔槽后先稳线盒再连接管，线管每隔1m左右用镀锌铁丝固定好，最后抹灰并抹平，并且保护层厚度≥15mm。 质量标准： 1.管盒连接紧密，管口光滑，明配管支架平整牢固，排列整齐。管子弯曲处无明显折皱，线盒位置正确、固定牢固。 2.进入盒箱连接锁母拧紧牢固。 3.线盒固定不少于两个固定点，防止线盒左右摇晃。 4.盒接、管接固定顶丝不得有缺失现象，顶丝螺帽必须拧断（如图） 线缆敷设要求： 1.线缆敷设时要注意相应专业成品保护，防止污染墙面、破坏其它专业以成品物体。 2.导线的型号、规格必须符合设计图纸要求。 3.成盘线缆从内圈放线，对于导线过长的要用放线架放线，以免线缆在管内拧绞。 4.线缆敷设时必须保证每根线缆有相应标识。 5.线缆连接设备时软线必须涮锡或用压线针。 6.线缆连接设备时必须保证每根线芯有相应的线号管。
建筑电气电缆穿线标准符号
————————————————————————————————作者：————————————————————————————————日期：
SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架
CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径 铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对
天津卷烟厂项目电气配管施工方案 一、施工准备 1、材料准备：本工程所用主材、附材规格、型号符合本工程设计图纸要求\洽商变更及会议纪 要的要求，数量满足现场需要。 2、材料要求： .本工程使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。管材及器材的规格型号应符合设计图纸及设计要求；钢质接线盒、分线盒、直管接头、爪型螺纹管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。 .管卡、支架、吊杆及箱盒等黑色金属件，均应镀锌或刷防腐漆；紧固件均应镀锌。 3、所需材料:SC镀锌钢管、弯管、可挠金属管，配电箱、接线箱、灯头盒、插座盒、直管接头、 爪型螺纹管接头、管卡、圆钢、角钢、扁钢、支架，吊杆，镀锌螺栓、螺母、垫圈、膨胀螺栓、镀锌木螺丝、自攻螺钉、铁钉、射钉及子弹、防腐漆、调和漆、沥青油、机油、水泥、砂子、铅丝、专用地线卡子等。 4、机具： .扣压器、手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、电焊机、气焊工具、射钉枪。 .专用搬子、活搬子、钢锯、切割刀、铣子、扁锉、半圆锉、圆锉、木锉、平锉、手锤、錾子、钻头、管钳子。 .千分尺、水平尺、角尺、卷尺、尺杆、红铅笔、铁画笔、点冲子、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。 5、材料验收： 施工单位在本工程所使用的材料进入现场，必须向万国监理公司电气专业监理提出材料报验，并由万国监理公司电气专业监理和总包机电专业人员对进入现场的材料进行验收，合格方可使用，不合格的材料必须退出现场。 二、工艺流程 1、暗管敷设：管路预制加工→ 测定盒箱位置→ 固定箱盒→ 管路连接→ 地线连接。 2、明管敷设、吊顶内管路敷设：预制加工支架、吊架→ 测定盒箱位置→ 支架、吊架安装固 定→ 管路连接→ 地线连接。 三、管路敷设 1、暗管敷设: 、预制加工: a.钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上时，使用液压煨弯 器或使用定型弯钢管。 b．管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。 c.管子套丝：采用电动套丝机。应注意及时浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净 清晰。 d．盒、箱采用成品件。 、测定盒、箱位置: 根据设计图纸要求确定盒、箱轴线位置，以土建弹出的50水平线为基准，挂线找正，标出盒、箱实际尺寸位置，采用油漆做好位置标识，防止拆完预制板后找不到盒、箱位置。 、固定盒、箱: a．先固定住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。现浇混凝土楼板，将盒子堵好随底板钢筋固定，管路配好后，随土建浇灌混凝土施工同时完成。盒、箱安装要求如下表所示： 盒、箱安装要求表3-1
JGJ 16-2008民用建筑电气设计规 8 配电线路布线系统 8．1. 6 敷设在钢筋混凝土现浇楼板的电线导管的最大外径不宜大于板厚的1／3。 8．2 直敷布线 8．2．6 护套绝缘电线与接地导体与不发热的管道紧贴交叉时，宜加绝缘导管保护，敷设在易受机械损伤的场所应用钢导管保护。 8．3 金属导管布线 8．3．1 金属导管布线宜用于室、外场所，不宜用于对金属导管有严重腐蚀的场所。 8．3．2 明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚度不小于2．Omm 的钢导管。明敷或暗敷于枯燥场所的金属导管宜采用管壁厚度不小于1．5mm的电线管。 8．6 刚性塑料导管(槽)布线 8．6．1 刚性塑料导管(槽)布线宜用于室场所和有酸碱腐蚀性介质的场所，在高温和易受机械损伤的场所不宜采用明敷设。 8. 6．2 暗敷于墙或混凝土的刚性塑料导管，应选用中型与以上管材。 8．6．7 刚性塑料导管暗敷或埋地敷设时，引出地(楼)面的管路应采取防止机械损伤的措施。 8．6. 9 沿建筑的外表或在支架上敷设的刚性塑料导管(槽)，宜在线路直线段局部每隔30m加装伸缩接头或其他温度补偿装置。 13 火灾自动报警系统 13．10 导线选择与敷设 13．10．5 线路敷设应符合以下规定：1 当采用矿物绝缘电缆时，应采用明敷设或在吊顶敷设；2 难燃型电缆或有机绝缘耐火电缆，在电气竖井或电缆沟敷设时可不穿导管保护，但应采取与非消防用电电缆隔离措施；3 当采用有机绝缘耐火电缆为消防设备供电的线路，采用明敷设、吊顶敷设或架空地板敷设时，应穿金属导管或封闭式金属线槽保护；所穿金属导管或封闭式金属线槽应采取涂防火涂料等防火保护措施；当线路暗敷设时，应穿金属导管或难燃型刚性塑料导管保护，
电缆敷设方式与代号 线管的代号及敷设方式 一、线管的代号 SC：焊接钢管 TC：电线管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 WC：暗敷设在墙内 FC：预埋在地面内 CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注： 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS
暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F 另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
低压配电线路设计、敷设与施工规范 1一般规定 1、配电线路的敷设，应符合下列条件: (1) 与场所环境的特征相适应; (2) 与建筑物和构筑物的特征相适应; (3) 能承受短路可能出现的机电应力; (4) 能承受安装期间或运行中布线可能遭受的其它应力和导线的自重。 2 、配电线路的敷设环境，应符合下列规定: (1) 应避免由外部热源产生的热效应带来的损害; (2 )应防止在使用过程中因水的侵入或因进入固体物带来的损害;
(3) 应防止外部的机械性损害; (4) 在有大量灰尘的场所，应避免由于灰尘聚集在布线上对散热带来的影响; (5) 应避免由于强烈日光辐射而带来的损害; (6) 应避免腐蚀或污染物存在场所对布线系统所带来的损害; (7) 应避免有植物和(或)霉菌衍生存在的场所对布线系统带来的损害; (8) 应避免有动物的情况对布线系统带来的损害。 (9) 室内线路敷设宜避免穿越潮湿房间或场所;此处的电气设备管线应成为配电回路的末端或采用独立配电管路敷设。 3 、除下列回路的线路可穿在同一根导管内外，其他回路的线路不应穿于同一根导管内。
(1) 同一设备或同一流水作业线设备的电力回路和无防干扰要求的控制回路; (2) 穿在同一管内绝缘导线总数不超过8 根，且为同一照明灯具的几个回路或同类照明的几个回路。 4 、在同一导管、槽盒里有几个回路时，其所有的绝缘导线应采用与最高标称电压回路绝缘相同的绝缘。 5 、电缆敷设的防火封堵，应符合下列规定: (1) 布线系统通过地板、墙壁、屋顶、天花板、隔墙等建筑构件时，其孔隙应按等同建筑构件防火等级的规定封堵; (2) 电缆敷设采用的导管和槽盒材料，应符合现行国家标准《电气安装用电缆槽管系统第 1 部分:通用要求》GB/T 19215.1、《电气安装用电缆槽管系统第2 部分:特殊要求第 1 节:用于安装在墙上和天花板上的电缆槽管系统》GB/T 19215.2 和《电气安装用导管系统第 1 部分:通用要求》GB/T 20041.1 的耐燃试验要求，当导管和槽盒内部截面积等于大于710mm2时，应从内部封堵;
