太阳能超白压延玻璃生产工艺简介
二、太阳能超白压延玻璃的生产设备（线型、退火部分）
1.压延机
压延机是太阳能超白压延玻璃生产的主机，主机性能的优劣，对产品质量的关系极大。一般可采用原板宽度为 2000~2400 mm 的宽机，辊长 2200~2600 mm 辊径Φ200mm~350mm.
压延辊常选用镍铬钼耐热合金钢，这种材料能抗高温氧化、抗热弯、不起泡、不脱皮等优点材质可选用：2520,4Cr25Ni20 ，45CrNiMo, 34CrNiMo 等
花辊、光辊表面都要镀铬。
压延机光辊的表面光洁度要求在R0.8以上，花辊表面光洁度要求稍低一些，一般R6.3~R3.2花辊经刻花，镀铬处理后，表面光洁度可得到提高。
2.过度辊台，退火窑输送辊及冷端设备
过度辊台，是压延机与退火窑之间的一种过度卸接设备，一般有三根钢辊，辊径为Φ150mm,辊间距为200mm，不封闭，露天的以便玻璃急剧降温，便可达到退火上限温度进入退火窑退火。
退火窑输送辊道一般有60-70米长，由若干根，不锈钢辊，石棉辊组成。
冷端设备：纵横切割机，加速辊道及气垫桌租场
3.退火窑
压延玻璃使用的退火窑与格法退火窑结构和原理基本类同。目前国内均采用全钢全电组合式退火窑。常采用内宽2.9米，总长63.5米，保温段长36.5米，非保温砖段长27米，加热功率长385Kw，这种退火窑能适应3-10玻璃，原
板宽2400mm 玻璃生产。退火温度采用分区进行。具体分为入区，列表如下：
区号长度（m）温度区间
(℃)
加热功率
(Kw)
冷却方式
风机
(台)
A 15.75 600-540 板上 120 辐射顺流冷
风
2 板下 165
B 12 540-470 板上 64 辐射逆流冷 2
退火窑结构特点
退火窑壳体采用全钢全电结构，由如干节组成，一般根据退火窑温度曲线纵向分为八区，各区根据玻璃温度采用不同的加热冷却系统，以便完成良好的退火和合理的降温。
A B C 区分别为退火窑的前区，退火区和退火后区是退火窑的关键区。直接影响玻璃的退火质量，这三区壳体采用隔热保温形式，在窑内配置合理的加热冷却系统，进行横向分区控制，有效地控制玻璃板得冷却速度和横向温差。
Ret 区为热风循环直接冷却区，通过控制吹风温度调节玻璃板温度。 F 区为常温区 直接强制冷却区，实现玻璃的最终冷却。
在C Ret 区之间，Ret F 区之间设置了D 区和E 区；不设加热和冷却装置这种退火窑具有如下特点：
合理进行加热和冷却装置的横向布置，以便有效地控制玻璃板得横向温度 A 区冷却系统采用顺流工艺，降低A 区末端波段的冷却速率，使之与B 区前端玻璃板得冷却速率接近，改善退火曲线形状及玻璃板得退火质量。
为了适应薄、厚玻璃的退火，在A 区板上设置边部活动电加热装置，加热玻璃板边部，改善退火质量。
太阳能玻璃的工艺参数
1.玻璃化学成分（%）
SiO2 Al2O3 CaO MgO Na2O*KaO FeO 72.1 1.5 9.3 2.6 14.15 微
产品质量：根据用户的需求可生产 3-10mm 玻璃产品质量应符合德国压延玻
风 C 9 470-370 板上 36
辐射逆流冷
风 2 D 1.75 370-350 自然对流 Ret 10 350-210 强制对流热
风 1 E 1 210-190 自然对流 F1 7 190-120 强制对流冷
风 2 F2 7 120-70 强制对流冷
风 2 合计 63.5
388
11
璃工业标准 DIN-EN 572-5，超白压延钢化成品玻璃产品符合光伏太阳能电池玻璃标准。
2.成型、退火温度指标 作业部温度 1180~1200℃
退火窑温度 根据退火窑层曲线制定各区合理的温度，用热电偶显示 3.拉引速度
4. 玻璃常用规格尺寸
四、引头子（上炉作业）操作：
压延玻璃生产在一定时间后，因花辊、光辊受伤，会严重影响玻璃质量或因池窑热修，机械故障等原因，必须打炉调整，重升引头子，就有引头子（上炉作业）和砸头子（打炉作业）的操作
准备工作
引头子操作前，先检查桥砖、尾砖、八字砖、盖板砖、闸板、挡边砖、
3mm 玻璃拉引速度 190-200 m/h 4mm 玻璃拉引速度
150-156 m/h 4.5mm 玻璃拉引速度
138-140 m/h 5mm 玻璃拉引速度 122-126 m/h 7.2mm 玻璃拉引速度
88-86 m/h 尺寸 规格 4mm 2134×1524 4.5mm 1524×1219 5mm 2000×1100 2000×1000
1175×2255
2000×1250
小砖、托砖、挡焰砖的使用状况，确认原件，检查作业部温度到达1180-1200℃把油枪罐关闭。准备好大铲、钩子、扁铲子等工具，通知前后各工序的引头子的时间，很好准备。检查退火窑有无阻卡及热电偶显示的温度是否合适，在维修时因注意以下几点
a.上下压延辊，托盘及传动部件有无跳动现象；
b.润滑系统是否畅流
c.上下辊的间隙是否合适
d.试水看冷却系统是否良好，有无泄漏；
e.托板水箱与压延辊间能否满足工艺要求；
f.压延辊的研磨，表面光洁是否达到要求
安装托砖，选择表面光洁选择表面光滑无裂纹的托砖，牢固的固定在托砖架上，在托砖的侧面抹上耐火泥。推压延机到生产位置，横向对准后，把压延机向熔窑方向靠近，并将托砖和尾砖之间的耐火泥抹平，通水冷却后，启动压延机。
检查液面是否到位，作业部温度1180-1200℃，挑玻璃液实现粘度和颜色，可知能否引头子。
挡边砖：将西头挡边砖靠近，而且平衡池放在压辊前和下压辊保持12-15mm 的距离，然后用小砖把八字砖和挡边砖之间的间隙填满，并使八字砖，小砖、挡边砖上表面在同一水平面上。
引头子
抬起闸板，在抬起闸板的过程中，注意不要碰坏挡边砖，除去玻璃液中的疙瘩等杂物，以免压坏辊子。引头子应由一人在压辊后接头子，当发现玻璃出压延辊时，迅速用扁铲稍稍托起，以防尚软的的玻璃带粘到托板水箱下，出现故障。盖上盖边砖，观察出料口边部玻璃液温度的高低，温度高时晚点盖，靠外些，温度低时，早点盖，靠里些，随时可以调整位置。
当玻璃带进入退火窑，退火工必须跟头子，排阻卡，将头子带出退火窑，粗调水温、速度、厚度、玻璃带稳定，引头子完成。
正常生产操作
（1）调厚度：当玻璃带出退火窑后，实测出其温度，根据要求调节两压辊间隙。
（2）挑，套沙子：看沙子人员经常注意玻璃液情况，发现沙子立即挑出，以免压伤压辊，着头子已过压辊，要用石棉圈套住，以免引起炸裂。
（3）调速比：调速包括上辊和下辊。压延辊与退火窑输送辊的速比，为保
证玻璃带花纹不变形，退火窑，输送辊速度比压延辊块1%-2%
（4）调整退火窑温度，严格按退火曲线要求调节，应力消除好一些，以后玻璃钢化率也会提高
（5）调整成型温度：根据出料口玻璃液热量对辊的影响，调节水压、水温，出水口温度稳定在50-60℃，调整盖板砖位置，减少横向温差，调整挡焰砖的高低，减少窑压对出料口液面温度的波动和对辊子的氧化腐蚀。
砸头子（打炉作业）操作
（1）准备工作：通知机电、熔化各工种做好砸头子的准备，准备闸板、耙子、火铲，抬起挡焰砖，掀掉盖板砖。
（2）放下闸板，介质玻璃液流，掀掉挡边砖。
（3）推玻璃流，压耙子将出料口玻璃液往中间排，用压延辊接走，拉不走的用人工铲除
（4）停压延机，停冷却水，将压延机推进维修间维修备用，维修冷端设备
（5）清理出料口的冷玻璃，检查挡焰砖，如有损坏，立即更换
（6）准备好闸板以备待用
（7）调整退火窑温度，清理碎玻璃。
换热操作：换下的光棍和花辊在磨床上研磨，保持辊的光洁度待用，将备用压延机换上磨好的辊子特用
引上工看炉操作非常重要，首先要观察引上作业是否正常，以便及时调整。更要看出料口液面有无结石等杂物，及时挑出，不能让其进入两辊间，否则辊会损伤。
洗辊操作，辊子在高温环境中容易被氧化，辊面会有硫酸盐附着，影响板面质量，要定期洗辊，用纱布钉在木质的板棒上，在辊上来回摩擦，去掉辊上的附着物，是有效处理辊子的方法。
冷端纵槽切割机及时更换刀轮
太阳能玻璃的主要缺陷及消除
1.气泡：
（1）溶制温度低于工艺要求。
（2）投料量过大
（3）碎玻璃投入过多。严格控制碎玻璃用量
超白玻璃必须严格控制原材料中的玻璃白度
含铁量，白度不够影响透光度
2.结石：当熔制温度过低，配合料水分过大，结块或阻滞剂分量不够都会引发结石。玻璃液出现结石会影响辊子，使辊子受损伤。
3.花纹变形：当成型温度过高，压延机速度与退火窑不匹配，当退火窑机速过快时常会使花纹变形，正常情况下，退火窑机速比压延机速高出1～2%即可。
4.花纹横向变形，可能是出料口玻璃液横向温差造成的。要在出料口对准闸板砖的中部吹风，风量反射到出料口玻璃液的中部，减少了出料口玻璃液的横向温差，可解决花纹变形的问题。
5.蛤蟆皮和桔子皮缺陷：由于辊子表面被氧化，有硫酸盐附着物，表面光洁度受损，玻璃板面不平整，呈现蛤蟆皮或桔子皮，只有采用洗辊的方法消除，换辊后再磨床上重新研磨提高辊面质量，才能彻底解决。
钢化玻璃生产工艺过程及工艺要点 【中国玻璃网】钢化玻璃是安全玻璃的一种，又称为淬火玻璃。通常使用化 学或物理方法，在玻璃表面形成压应力，玻璃承载外力时，首先抵消表层应力，从而提高了承载能力，玻璃强度较普通平板玻璃大大提高。 钢化玻璃按照钢化方法可分为物理钢化玻璃和化学钢化玻璃，按照钢化程度可分为全钢化玻璃、半钢化玻璃和区域钢化玻璃三种。 钢化玻璃生产工艺过程： 生产钢化玻璃的物理钢化方法有风冷钢化、液冷钢化和微粒钢化等多种，其中最常用的是风冷钢化?物理钢化是把玻璃加热到低于软化温度后进行均匀的快速冷却，玻璃外部因迅速冷却而固化、而内部冷却较慢。当内部继续收缩时使玻璃表面产生压应力，而内部为张应力，从而提高了玻璃强度和耐热冲击性。物理钢化的主要设备是钢化炉，它由加热和淬冷两部分组成，按玻璃的输送方式又分为水平钢化炉和垂直钢化炉两种。钢化玻璃的生产工艺流程如下：玻璃原片准备一切裁、钻孔、打槽、磨边一洗涤、干燥一电炉加热一风栅淬冷一成品检验 (1)垂直钢化法垂直钢化法采用夹钳吊挂平板玻璃加热和吹风进行淬火，是最早使用的一种淬火方法。垂直钢化生产线主要由加热炉、压弯装置和钢化风栅三部分组成。经过原片准备、加工、洗涤、干燥和半成品检验等预处理的玻璃，用耐热钢夹钳钳住送入电加热炉中进行加热。 当玻璃加热到需要温度后，快速移至风栅中进行淬冷。在钢化风栅中用压缩空气均匀、迅速地喷吹玻璃的两个表面，使玻璃急剧冷却。在玻璃的冷却过程中，玻璃的内层和表层之间产生很大的温度梯度，因而在玻璃表面层产生压应力，内层产生拉应力，从而提高玻璃的机械强度和耐热冲击性。淬冷后的玻璃从风栅中移出并去除夹具，经检验后包装入库。 使用垂直法生产曲面钢化玻璃，有一步法和二步法两种。二步法是在钢化加
光伏太阳能超白压花玻璃 可行性研究报告 一、总论 1.1项目的概述 光伏太阳能超白压花玻璃是一种高透明玻璃、低铁玻璃，是玻璃产品中最高档的品种，具有高透光、高透明性，产品晶莹剔透、高贵典雅，有玻璃家族“水晶王子”之称。超白玻璃透光率可达92％以上，主要应用于电子产品及太阳能等行业领域。太阳能的开发与应用为超白玻璃的发展提供了巨大的商机。太阳能光伏发电系统的玻璃基片就需要使用超白玻璃。 1.1.1项目名称 光伏太阳能超白压花玻璃 1.1.2建设单位 ********有限公司 1.1.3主要建设内容 光伏太阳能超白压花玻璃生产线及相关厂房、配套辅助设施的建设 1.1.4建设期限、建设规模、形成产量 2011年8月本项目生产线及相关配套竣工 本项目建设有4条产品线的生产规模，第一期二条产品线预计年产量为1606万平方米，二期2条产品线预计年产量为3212万平方米 1.1.5项目总投资 本项目建设总投资约为人民币4.5亿元 1.1.6主要工艺技术、主要生产设备 生产技术：完成生产配料后进入天然气熔窑之后添加玻璃液，通过压延法使玻璃成型，完成退火工序后成为光伏太阳能玻璃成品 主要生产设备： 原料系统（配料提升机、配料运输皮带机、配料混合机） 熔窑系统（退火窑冷风机、退火窑主体壳） 冷端机组（发射装置、纵切机、横切机、横掰装置、加速分离辊道、掰边装置、气垫桌设备组成） 通路燃烧系统、电气工程系统、电气控制系统、实验室、机修室、厂内运输、厂内变电所、制氧站 1.2项目的市场前景、目前的进展情况
1.2.1项目的市场前景 随着科学技术的高速发展，玻璃产品的用途已经越来越广泛，由玻璃产品为基本原件所创造的新的产品正在不断的涌现出来。在我们经历了大型玻璃幕墙时代后，由于人类对环境保护、节约能源、安全生产等日益重视，诸如中空玻璃、LOW-E中空玻璃、钢化玻璃等正在逐渐取代传统的玻璃原片，走进人们的生活。面对着国内玻璃市场日趋激烈的竞争，在未来，不断开发引进高端产品，寻求产品差异化将成为玻璃企业获取优势的主要手段。现在，一种新型的节能产品正在兴起，它就是太阳能光伏电池。而制造太阳能光伏电池的其中一个关键部件就是太阳能光伏电池封装玻璃。这种新的产品已经开始引起越来越多玻璃企业的重视，成为众多企业计划竞相开发的新的高科技产品之一。 目前生产太阳能封装电池玻璃的工艺技术主要为压延法。他是采用特制的压花辊，在超白玻璃表面压制特制的花纹而制成的。它是太阳能光伏电池不可或缺的重要组成部件。据有关方面预测，未来五年之内增长较大的玻璃产品就是太阳能电池用超白压花玻璃，即太阳能电池封装玻璃。目前，在国内只有屈指可数的几家大型玻璃企业生产用于太阳能电板的超白压花玻璃，所以市场前景相当广阔。 在国际油价高涨为全球带来巨大的通涨压力。发展新能源产业刻不容缓。光伏玻璃作为太阳能光热、光电转换系统的基片材料，其产业化从根本上推动光伏产业生产规模的不断扩大。2006年1月1日，我国正式实施《可再生能源法》，这为我国太阳能的利用和太阳能行业的发展提供了强有力的法律保障。 据统计，目前我国太阳能光伏玻璃市场实际产量仅占总需求量的65%~70%，国内市场缺口较大，并且随着光伏产业的快速增长，光伏玻璃的缺口会进一步扩大。每1兆瓦太阳能电池装置需用1.5万平方米光伏玻璃，全球每年近4000兆瓦太阳能电池装置需用约6000万平方米光伏玻璃，且年增长率在40%。 随着光伏发电技术与建筑的日益融合，极具发展潜力的光伏幕墙，除了能达到玻璃幕墙同样的美观效果外，还能利用太阳能光伏发电技术产生新能源，目前正成为国际建筑界的新宠。在上海有一幢零能耗的太阳能综合利用示范楼，这幢三层小楼近1/5的墙面和屋顶覆盖了300多块太阳能电池板，小楼的玻璃幕墙也做成了“夹心饼干”——双层玻璃中镶嵌了一块块太阳能电池板，阳台上还特别设计了一圈由太阳能电池板连成的围栏。据介绍，这幢太阳能建筑的成本并不算昂贵，以50元/瓦的太阳能电池板价格计算，整幢小楼用于太阳能发电的支出约为200万元，占整体造价的1/4，与1万元/平方米的高档玻璃幕墙相比，太阳能玻璃幕墙的造价仅为4000元/平方米。在07年上海太阳能国际展览会上，展示一个太阳能光伏幕墙的样品房，一块块镶嵌了太阳能电池板的双层玻璃被制作成百叶窗，在展览会上引起广泛关注。这说明传统的玻璃幕墙所存在的诸多安全问题、光污染问题等利用太阳能光伏电池板可以得到很好的解决。从长远来看，这种技术的可推广性是很大的，前景十分看好。它将突破太阳能光伏电池的现有使用领域，使太阳能光伏电池应用到更加广泛的建筑领域中去。 我国太阳能电池平均转换率不高，其主要的原因是专用材料国产化程度低，如封装玻璃就完全依赖进口，低铁含量的高透光率基板玻璃市场仍然不能满足需求，科研成果还没有迅速完全转化为产业优势。因此，国内市场对于太阳能光伏电池封装玻璃的需求仍须国内玻璃企业加大努力来打破国外企业的垄断局面。 这种专用于太阳能光伏电池的超白压花玻璃，利润与普通玻璃相比还是相当可观的。从去年市场价格情况看，这种玻璃的成品进口价约为15美元/平方米，约合人民币120元/平方米；原片进口价格为8—9美元/平方米，有的可能还要更高，约合人民币64—72元/平方米。这是目前国内其他的普通玻璃售价所无法比拟的。
L O W E镀膜钢化玻璃生 产工艺 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
LOW－E镀膜钢化玻璃生产工艺 [转贴 2007-10-04 22:23:22 ] 发表者: peony2008 ?? 低辐射玻璃以其特有的热反射特性，具有较高的节能保温的效果，越来越受建材、冰柜等的平板玻璃消费领域的欢迎。平板玻璃消费在注重环保节能的同时，也关注使用材料的强度以及安全性。在线低辐射（LOW－E）镀膜玻璃热反射的良好性能以及良好的可热加工性能，深受客户欢迎。在线LOW－E镀膜玻璃的热反射特性，生产高品质的LOW－E镀膜钢化玻璃，需要特殊的生产工艺。 1 钢化玻璃的基本过程与设备 1．1 玻璃钢化的基本原理与特点 玻璃钢化的过程是将平板玻璃制品加热到玻璃600℃左右，这时制品仍能保持原来的形状，但玻璃中粒子已有一定的迁移能力，进行结构调整，足以使内部存在的应力很快消除，然后快速冷却。快速冷却时，玻璃中央内部还未硬化之前表面层已经收缩凝固，这样在继续冷却过程中，玻璃中央内部较业已凝固的表面层收缩得多些，就会形成近似抛物线形状的应力分布，板的中心层为最大的拉伸力，在表面层为最大的压应力。玻璃的表面形成均匀压应力，提高了玻璃作为脆性材料的抗张强度，从而使玻璃的抗弯曲和抗冲击强度
得到提高。同时，由于玻璃内部均匀应力的存在，一旦玻璃局部受到超过其强度能承受的冲击发生破裂时，在内部应力的作用下，立刻自爆为小颗粒，提高了材料的安全性。 1．2 玻璃钢化设备 目前采用的玻璃钢化设备是美国GLASSTECH水平钢化系统，由上片台、加热炉、强制冷却风栅、下片台等组成。玻璃在加热炉内完成加热过程，电炉内部空间被炉内水平、相隔一定间距放置的数十根陶瓷辊道分隔为上下两个加热空间，分别由顶部与底部的电热丝加热，电脑自动控制整个加热过程。玻璃在风栅区经受强力气流的强制冷却，该区域被水平放置、绕有石棉绳、相隔一定间距的辊道分为上下两个冷却空间，分别对玻璃的上下两个表面进行快速冷却，气流总压、上下风栅的气流分压力可以单独调节。 1．3 钢化过程加热特性 玻璃进入加热炉后，由陶瓷辊道支撑，在连续正、反向转换转动的陶瓷辊道带动下，进行往复运动，完成均匀加热。玻璃上表面吸收热量主要依靠顶部电热丝的热辐射、玻璃往复运动时造成的气体对流和自然对流传热。根据热传递的效能规律，在此情况下，热辐射是最为首要的加热形式；玻璃中部温度的升高，是靠玻璃表面向内的热传导以及吸收辐射热得以实现的；玻璃下表面除了下部辐射板的热辐射、玻璃往复运动造成的气体对流和自然
玻璃厂实习报告 玻璃厂>实习报告（一） 陕西蓝星玻璃有限公司即原陕西玻璃厂。陕西玻璃厂是八十年代由中央、地方联合>投资兴建的国有大型二级企业，是陕西唯一集生产及深加工于一体的平板玻璃生产企业。采用九机有槽垂直引上工艺生产的2mm、3mm、5mm优质平板玻璃，广泛应用于建筑、制镜、仪表、手工艺品等行业，畅销国内二十一个省市、自治区，并出口中东地区。从意大利引进国际一流水平的产品深加工设备；进行各色镀膜、镀镜、磨边、喷雕、抛光、钻孔，被誉为装饰业中的“精品”，填补了西北地区的空白，年产值6700万元。 现陕西玻璃厂与山东威海蓝星集团合作重组为陕西蓝星玻璃有限公司。地处西安·咸阳—体化的中心地带，地理位置十分优越，铁路专用线进入全国铁路网，距陕西高速公路网咸阳东出口仅1公里，距西安咸阳国际机场8公里，交通十分便利。陕西蓝星玻璃有限公司是以威海蓝星玻璃集团为主要出资者参与重组陕西玻璃厂组建的，以在线镀膜玻璃及玻璃深加工为主要产业的全新机制和全新体制的公司制企业。现有固定资产22900万元。 公司现有一条设计年产平板玻璃130万重量箱的九机有槽垂直引上生产线，近几年来实际产量已经超设能力，并相继开发了磨边、彩绘、喷雕、制镜等玻璃深加工产品。企业九机有槽垂直引上工艺改浮法工艺生产线于二00五年五月投产，拟建的浮法二线和一至二条玻璃深加工生产线于二00五年底投产，年生产浮法玻璃 450万重量箱，玻璃深加工产品37万平方来，并以拥有自主知识产权的阳光控制在线镀膜技术为依托，以功能玻璃及玻璃深加工产品为主导，提升了企业的市场竞争力。 一、浮法玻璃生产线： 利用浮法工艺生产出的平板玻璃称之为浮法玻璃。浮法玻璃是用海沙、石英砂岩粉、纯碱、白云石等原料，按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明无色平板玻璃。玻璃表面特别平整光滑、厚度非常均匀，光学畸变很小的特点。浮法玻璃按外观质量分为优等品、一级品、合格品三类。按厚度分为3、4、5、6、8、10、12mm七种。 浮法工艺过程是：熔融的玻璃液从融窑连续地流入有保护气氛保护的熔融金属锡槽中，由于玻璃液与锡液的密度不同，玻璃液飘浮在锡液的表面上，由于重力和液体表面张力的同时作用，玻璃液在锡液表面上自由展平，从而成为表面平整、厚度均匀的玻璃液带，通过外力拉引作用，向锡槽的后部移动。在移动的进程中，经过来自炉顶上方的火焰抛光、拉薄、冷却、硬化后引上过渡辊台。辊子转动把玻璃带送进退火窑，经过降温、退火，切裁，形成平板玻璃产品。 浮法玻璃厚度均匀性好，纯净透明。经过锡面的光滑作用和火焰抛光作用，玻璃表面平滑整齐，平行度好，具有极高的光学性能。浮法玻璃的装饰特性是透明、明亮、纯
龙源期刊网 https://www.doczj.com/doc/2113689645.html, 超白压延光伏玻璃常见的成型缺陷探讨 作者：张德亮 来源：《中国科技博览》2017年第19期 [摘要]随着我国现代化建设的不断发展，太阳能技术也取得了明显的进步，光伏玻璃材料的市场需求量快速增长，超白压延玻璃作为一种先进盖板材料广泛应用于太阳能装置中，这种材料具有生产难度大、科技含量高等方面的特点，在生产过程中若出现任何微小的缺陷都可能会对玻璃的等级与质量造成严重的影响，本文对造成超白压延玻璃质量问题的原因进行了详细的阐述与分析，希望可以起到参考作用。 [关键词]成型缺陷超白压延玻璃原因分析 中图分类号：TH102 文献标识码：A 文章编号：1009-914X（2017）19-0071-01 可以造成压延成型质量问题的因素来自于许多方面，比如外界气温变化、退火窑、压延辊径、溢流口结构、玻璃液质量以及玻璃的料性等。通常情况下，造成压延问题的具体原因主要包含在溢流口位置的玻璃液、窑压的横向温度、压延辊表面温度以及压延辊速度等，以上向方面的因素所出现的变化会引发成型缺陷问题。 在日常生产过程中比较容易出现的成型问题主要包含厚度偏差、微裂纹、鲨鱼、夹杂物、辊印、黑点以及白斑等。 1.白斑 白斑部分情况下也被叫做灰斑，产生白斑问题的原因主要是在使用压延辊的过程中所生成的硫酸盐氧化物残留于花纹表面上进而出现乳白色斑点，部分情况下也需要经过清洗处理后在特定的光线以及角度下才能够通过肉眼进行观察，解决白斑问题可以采用清洗下辊以及刷辊等技术手段。 2.黑点 黑点主要指的是呈点状的黑色物质，由于压花辊掉花纹而出现的黑色点状缺陷问题。辊子转动与轴头铜套环在摩擦的过程中会出现一定量的金属粉沫，这种粉沫会融入玻璃液中，在炭化与高温的作用下会与玻璃一同压出，使板面中出现黑点。解决这方面的问题，可以通过轴头加油的方式进行处理。 3.划伤

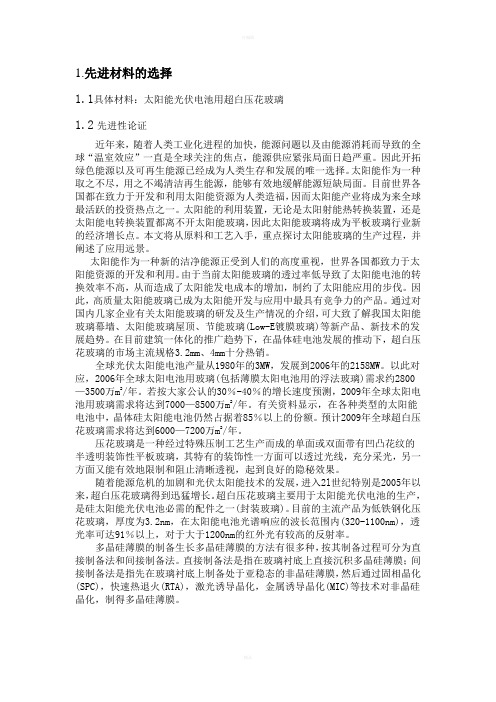

1.先进材料的选择 1.1具体材料：太阳能光伏电池用超白压花玻璃 1.2先进性论证 近年来，随着人类工业化进程的加快，能源问题以及由能源消耗而导致的全球“温室效应”一直是全球关注的焦点，能源供应紧张局面日趋严重。因此开拓绿色能源以及可再生能源已经成为人类生存和发展的唯一选择。太阳能作为一种取之不尽，用之不竭清洁再生能源，能够有效地缓解能源短缺局面。目前世界各国都在致力于开发和利用太阳能资源为人类造福，因而太阳能产业将成为来全球最活跃的投资热点之一。太阳能的利用装置，无论是太阳射能热转换装置，还是太阳能电转换装置都离不开太阳能玻璃，因此太阳能玻璃将成为平板玻璃行业新的经济增长点。本文将从原料和工艺入手，重点探讨太阳能玻璃的生产过程，并阐述了应用远景。 太阳能作为一种新的洁净能源正受到人们的高度重视，世界各国都致力于太阳能资源的开发和利用。由于当前太阳能玻璃的透过率低导致了太阳能电池的转换效率不高，从而造成了太阳能发电成本的增加，制约了太阳能应用的步伐。因此，高质量太阳能玻璃已成为太阳能开发与应用中最具有竞争力的产品。通过对国内几家企业有关太阳能玻璃的研发及生产情况的介绍，可大致了解我国太阳能玻璃幕墙、太阳能玻璃屋顶、节能玻璃(Low-E镀膜玻璃)等新产品、新技术的发展趋势。在目前建筑一体化的推广趋势下，在晶体硅电池发展的推动下，超白压花玻璃的市场主流规格3.2mm、4mm十分热销。 全球光伏太阳能电池产量从1980年的3MW，发展到2006年的2158MW。以此对应，2006年全球太阳电池用玻璃(包括薄膜太阳电池用的浮法玻璃)需求约2800—3500万m2/年。若按大家公认的30％-40％的增长速度预测，2009年全球太阳电池用玻璃需求将达到7000—8500万m2/年。有关资料显示，在各种类型的太阳能电池中，晶体硅太阳能电池仍然占据着85％以上的份额。预计2009年全球超白压花玻璃需求将达到6000—7200万m2/年。 压花玻璃是一种经过特殊压制工艺生产而成的单面或双面带有凹凸花纹的半透明装饰性平板玻璃，其特有的装饰性一方面可以透过光线，充分采光，另一方面又能有效地限制和阻止清晰透视，起到良好的隐秘效果。 随着能源危机的加剧和光伏太阳能技术的发展，进入2l世纪特别是2005年以来，超白压花玻璃得到迅猛增长。超白压花玻璃主要用于太阳能光伏电池的生产，是硅太阳能光伏电池必需的配件之一(封装玻璃)。目前的主流产品为低铁钢化压花玻璃，厚度为3.2nm，在太阳能电池光谱响应的波长范围内(320-1100nm)，透光率可达91％以上，对于大于1200nm的红外光有较高的反射率。 多晶硅薄膜的制备生长多晶硅薄膜的方法有很多种，按其制备过程可分为直接制备法和间接制备法。直接制备法是指在玻璃衬底上直接沉积多晶硅薄膜；间接制备法是指先在玻璃衬底上制备处于亚稳态的非晶硅薄膜，然后通过固相晶化(SPC)，快速热退火(RTA)，激光诱导晶化，金属诱导晶化(MIC)等技术对非晶硅晶化，制得多晶硅薄膜。
