金属切削机床复习思考题
第一章绪论
1．试述机床的定义。
2．试述金属切削加工的生产模式经历了哪几个阶段？
3．试述机床的种类及其特点、应用范围。
4．试述机床型号编制的意义、依据和主要方法。试说明下列机床型号的含意：CG1107；CK6150A；CM6125；Z3040；B2316；X62W；XK0816；MG1432
第二章机床的运动分析
1．试述认识机床的主要方法？为什么要分析、研究机床的运动？
2．试述工件表面形成的基本原理？两条发生线一一母线和导线，在什么情况下才可以互换？
3．发生线的形成与切削刀刃的形状有何关系？它有哪几种形成方法？
4．机床上有哪些运动？它们的特点和作用是什么？哪些运动是必不可少的？哪些运动在什么情况下可以省略的？
5．常用机床的主运动和进给运动？
6．机床运动有哪些主要要素？为什么不同的运动有所侧重？
7．机床上的运动，按其功用不同可分为哪两种？成形运动按其在切削加工所起的作用，又可分为哪两种？
8．机床传动的基本组成部分是哪些？各部分的作用是什么？
9．什么是外联系传动链？什么是内联系传动链？各有何特点
10．试分别绘出卧式车床车削螺纹时和滚齿机加工斜齿轮时的传动原理图，并指出有哪些表面成形运动和传动组？包括哪些外联系传动链和内联系传动链？
11．机床运动调整计算时的一般步骤？
第三章车床
1.车床的用途？主要组成部分？
2.证明CA6140车床的横向机动进给量是纵向机动进给量的一半。
3.CA6140车床主轴箱内扩大螺纹导程机构，可以将刀架的位移量扩大多少倍？
4.CA6140进给箱内基本组和增倍变速组的传动比多少？
5.CA6140车径节螺纹和车公制螺纹时刀架的传动路线有什么不同？为什么？
6.CA6140车床主轴箱中有两个换向机构其功用是什么？能否取消其中一个？
7. 如果用光杠或丝杠既作车螺纹又作车外圆的传动机构，有什么问题？
8. 分别说明车螺纹时和车外圆时，主轴至纵向丝杠（或齿条）的传动链是外联系，还是内
联系传动链？为什么？
9. CA6140I 轴带轮上的弯矩作用在什么零件上？
10. CA6140型车床进给箱内三个离合器M 3、M 4和M 5的功用？是否可以取消其中之一？
11. CA6140型车床溜板箱内安全离合器的功用？超越离合器的功用？
12. 立式车床与卧式车床的用途和机床结构有什么不同？
13. 分别分析下面两图所示的传动系统，要求：
1） 传动路线表达式；
2） 计算主轴的转速级数Z ；
3） 计算主轴的最高转速n max 及最低转速n min 。
第四章 齿轮加工机床
1. 按形成齿形的原理，切削齿轮的方法可分为哪两大类？各自特点？
2. 滚齿机和插齿机的运动分析。
3. 试指出滚齿机能完成下列零件中哪些零件上齿面的加工：
（1）蜗轮；（2）内接直齿圆柱齿轮；（3）外接斜齿圆柱齿轮；（4）圆锥齿轮；（5）花键轴；（6）人字齿轮；（7）齿条；（8）扇形齿轮。
4. 插齿机的工艺范围？
5. 画图表明滚刀的安装角和运动：
a) 用右旋滚刀，自上向下运动加工左旋斜齿圆柱齿轮时；
b) 用右旋滚刀自上向下运动加工右旋斜齿圆柱齿轮时。
6. 滚齿机可否利用差动机构加工齿数大于100的质数直齿圆柱齿轮？可否不用差动机构
加工斜齿圆柱齿轮？
7. 为什么滚齿机上滚刀的轴向位置要调整？
8. 加工直齿和斜齿圆柱齿轮时，滚齿机分别需要调整哪几个传动链？
9. 滚齿机合成机构的功用？传动比？
b ）
a)
10.用右旋滚刀加工左、右旋斜齿轮时，工件附加运动的方向？
第六章其他各种机床
1.钻床和镗床可完成哪些工作？应用于什么场合？
2.铣床有哪些主要类型？应用于什么场合？
3.磨床的特点是什么？有哪些主要类型？应用于什么场合？
4.内、外圆磨床的主要加工方式？
5.什么叫组合机床？它有哪些特点？
6.试分析常用机床（钻床、镗床、铣床、）的有哪些主运动、进给运动？
第七章机床主要参数的确定
1.什么是机床的尺寸参数？
2.什么是机床的运动参数？
3.什么是机床的主参数？
4.什么机床的变速范围Rn？
5.如加工某工件所需的合理切削速度为v，对应的转速为n，通常有级变速找不到这个转
速，而是处在n j与n j+1之间，应选择哪个转速？为什么？
6.有级变速机床的主轴转速为什么一般要按等比数列（几何级数）排列？
7.公比选用的一般规律是什么？公比为什么不能大于2？
第八章传动设计
1.变速组的变速范围等于什么？
2.写出12 = 3×2×2的六个结构式。
3.φ=1.26时，12=31·23·26，若增加一个传动副数P=2的变速组，写出此时可获得最多
转速级数的结构式。
4.当φ=1.41时，12=31×23×26，若增加一个传动副数P=2的变速组，写出此时可获得最
多转速级数的结构式。
5.对于标准齿轮，变速组中的三联滑动齿轮块要保证左右滑移时能顺利通过，三联齿轮的
最大齿轮与相邻的次大齿轮之间的齿数差应大于。
6.联滑移齿轮宽式排列时，轴向尺寸要大于____个齿轮宽度；而三联滑移齿轮窄式排列时，
轴向尺寸要大于_____个齿轮宽度。
7.一卧式车床，已知公比φ=1.41，转速级数Z=12，电动机的转速等于主轴最高转速，皮
带传动比u带=1/1.412，要求设计较好方案：
a)写出合理结构式；
b)画出结构网；
c)画出合理转速图。
8.何为机床主轴的计算转速？绘图说明通用机床主传动的功率和转矩特性。
9.补足结构式：
a)=21·2 ·4·28
b)11=31·23·
10.已知φ=1.26，结构式为Z=31·32·29 ，求该系统的变速范围Rn。
11.写出一个采用三联、二联齿轮变速的Z=15级的结构式。
12.拟定一普通（卧式）车床的主传动系统。已知：电动机转速n电=1500r/min，φ=1.26，
变速级数Z=18，n1=31.5r/ min。完成下列内容：
（1）计算主轴的转速范围Rn；
（2）写出主轴各级转速；
（3）写出一个合理的结构式，并说明其合理性；
（4）画出对应的结构网；
（5）绘制一个合理的转速图；
（6）说明确定齿轮齿数应注意的问题；
（7）查表法确定基本组各齿轮的齿数。
13.欲设计一台中型普通车床的主传动系统。已知：主轴的最低转速n min=45r/min；主轴的
最高转速n max=1400r/min；公比φ=1.41。完成：
（1）求主轴的变速范围Rn；
（2）由公比φ=1.06的标准数列值中确定主轴各级标准转速；
（3）写出合理的结构式并说明其合理性；
（4）画出对应的结构图；
（5）确定电动机的转速；
（6）画出合理的转速图（图中的标准缺项者扣分）；
（7）确定第二扩大组内齿轮的齿数（在图中有相应的标注，否则不给分）。
14.拟定一普通卧式车床的主传动系统。主轴转速为单一公比的等比数列，其中
n1=31.5r/min，n2=40r/min，n3=50r/min，n7=125r/min，且n电=1500 r/min，Z=18。完成下列内容：
（1）计算转速公比，并取标准值；
（2）计算主轴的变速范围；
（3）根据标准公比的性质，写出所有的各级转速标准值；
（4）写出4个不同的结构式，确定一合理的结构式，并说明其合理性；
（5）绘出一个合理的转速图；
第十章主轴组件
1.对主轴组件的基本要求有哪些？
2.机床主轴组件的旋转精度的概念？
3.分析角接触球轴承、双列圆柱滚子轴承、双向推力角接触球轴承在结构上、间隙调整上
和使用上的特点。
4.滚动轴承预紧后为什么能提高刚度？调整滚动轴承的间隙有哪些方法？
5.主轴组件的刚度是什么？
6.主轴组件所使用的滚动轴承，其精度主要采用、、三级。
7.主轴轴承的间隙可调的目的？
8.角接触球轴承有哪几种组配形式？
9.两支承主轴组件的前后轴承精度应如何确定？为什么？
10.影响主轴组件旋转精度的主要因素？
11.分析CA6140卧式车床主轴组件的结构，回答下列问题：
a)所用滚动轴承的名称和特点。轴承间隙如何调整？
b)该主轴采用哪种定位方式？有何特点？
c)主轴所受两个方向的轴向力是怎样传递给箱体的？
12.一般根据什么指标来选择主轴材料的？
13.为什么主轴材料一般选用45号钢？在什么情况下考虑选用合金钢？
14.前后轴承的精度对主轴旋转精度的影响规律？
15.主轴组件一般由哪几部分组成？
16.对于一般机床的主轴组件主要进行验算，对于粗加工、重载机床的主轴组件还需
要进行验算。
第十一章支承件与第十二导轨
1.支承件的功用是什么？设计支承件应满足哪些要求？
2.隔板的功用在于____________________，所以隔板是用来
________________________________________________。
3.导轨采用压板是为了____________，___________ 。
4.如何提高支承件接触刚度？何谓支承件自身刚度？
5.简述三角形导轨的特点。
6.直线运动导轨常见的组合形式有哪几种？简述它们的主要特点和应用场合。
7.支承件的材料，主要为和，支承件必须进行处理，以消除残余
应力。
8.滑动导轨磨损的基本形式是磨损和磨损，而滚动导轨则主要是
磨损和现象。
9.支承件的变形一般包括_____________、_______________和。
10.滑动导轨按摩擦性质分为__________，__________；按受力情况分为____________，
_________。
11.卧式车床的床鞍托板和床身导轨为三角──矩形组合的闭式导轨，画出截面形状并说
明其主要特点。
12.导轨必须满足下列基本要求：______________，_______________，______________
和________________。
13.凸型导轨的优点是________，缺点是________，故适用于________。
14.镶条有哪几类？在调整方法上各有何特点？对不同的机床，应如何选择镶条的安放位
置？
15.在机床支承件内部加肋板（隔板）是为了________，加肋条是为了________和________。
16.对于精密机床，镶条应安放在________或________。对于普通机床，镶条应安放
在。
17.支承件材料选用铸铁的好处是________、________、________ 和________。
18.对支承件的要求有________、________、________和________等。
19.凸形导轨和凹形导轨的优、缺点是什么？各适用于什么场合？
20.分析采用铸铁和钢为支承件材料时各有何优点？
21.双矩形导轨的侧导向间隙一般用调整。
第十四章总体设计1.简述机床设计应满足的基本要求。
金属切削机床题库 填空题 1 机床的传动链包括：（）（）（）。 2在生产中，数控车床的类型有（）（）（）。 3数控机床的操作面板分为（）（）等。 4专门化机床和专用机床的区别是（）。 5数控机床按照伺服控制方式分为（）（）（）。 6传动链中传动装置的功能是（）（）。 7 滚珠丝杠螺母副的主要特点是（）（）（）（）（）。 8 滚珠丝杠螺母副传动灵敏的原因是（）。 9机床的表面成形运动分为（）（）。 10 卧式车床的主参数是（），第二主参数是（）。 11 CA6140的M5离合器的用途是（）。 12工件在床身上的回转直径是卧式车床的（）。 13 CA6140细进给量的用途是（）。 14 CA6140的主运动是（）。进给运动是（）。 15 CA6140型卧式车床主轴正转有（）级，其中高速（）级，中低速有（）级。 16 CA6140型卧式车床主轴箱中有（）套换向机构。 17 CA6140型卧式车床 M1的功能是（）。 18 见CA6140型车床传动系统图， M2在图示位置，若Ⅸ轴Z58齿轮在右边啮合位置时，若主轴转一转，则Ⅸ轴应转（）转。 19 CA6140传动系统图中M6离合器的用途是（）。 20见CA6140型车床传动系统图，M2高速在左侧啮合位置，Ⅸ轴Z58（标准）在图示位置，其它齿轮如图所示，如变更主轴转速时，其纵向进给量（）。 21 车螺纹运动工件和刀具需要保持的运动关系是：工件旋转一转，（）。 22 CA6140主轴前端锥孔的锥度是（）。 23见CA6140传动系统图，M4离合器的功能是（）。它在加工（）才合上。 24见CA6140传动系统图，M8离合器的功能是（）。它用（）上的操作手柄实现操作。 25见CA6140传动系统图，主轴转速为1400r/min，给出主轴在该转速下的传动路线（）。 26 CA6140加大进给量的用途是（）。 27 见CA6140传动系统图，M2离合器的功能是（）。它在（）才合上。 28见CA6140传动系统图，M9离合器的功能是（）。它用（）上的操作手柄实现操作。 29 见CA6140传动系统图，主轴转速为10r/min，给出主轴在该转速下的传动路线（）。 30 给出CA6140较大进给量的传动路线（）。 31 见CA6140传动系统图，M3离合器的功能是（）。它在车（）才合上。 32见CA6140传动系统图，M7离合器的功能是（）。它在（）断开。 33、见CA6140传动系统图，主轴转速为125r/min，给出主轴在该转速下的传动路线（）。 34 CA6140型车床基本变速组的传动比（近似）成（）。其用途是（）。 35开合螺母的用途是（）。 36见CA6140传动系统图，M5离合器的功能是（）。它在（）才合上。 37 CA6140传动系统图，M1离合器的功能是（）。它在（）会断开。 38 CA6140传动系统图，主轴转速为500r/min，给出主轴在该转速下的传动路线（）。
金属切削机床复习思考题 第一章绪论 1．试述机床的定义。 2．试述金属切削加工的生产模式经历了哪几个阶段？ 3．试述机床的种类及其特点、应用范围。 4．试述机床型号编制的意义、依据和主要方法。试说明下列机床型号的含意：CG1107；CK6150A；CM6125；Z3040；B2316；X62W；XK0816；MG1432 第二章机床的运动分析 1．试述认识机床的主要方法？为什么要分析、研究机床的运动？ 2．试述工件表面形成的基本原理？两条发生线一一母线和导线，在什么情况下才可以互换？ 3．发生线的形成与切削刀刃的形状有何关系？它有哪几种形成方法？ 4．机床上有哪些运动？它们的特点和作用是什么？哪些运动是必不可少的？哪些运动在什么情况下可以省略的？ 5．常用机床的主运动和进给运动？ 6．机床运动有哪些主要要素？为什么不同的运动有所侧重？ 7．机床上的运动，按其功用不同可分为哪两种？成形运动按其在切削加工所起的作用，又可分为哪两种？ 8．机床传动的基本组成部分是哪些？各部分的作用是什么？ 9．什么是外联系传动链？什么是内联系传动链？各有何特点 10．试分别绘出卧式车床车削螺纹时和滚齿机加工斜齿轮时的传动原理图，并指出有哪些表面成形运动和传动组？包括哪些外联系传动链和内联系传动链？ 11．机床运动调整计算时的一般步骤？ 第三章车床 1.车床的用途？主要组成部分？ 2.证明CA6140车床的横向机动进给量是纵向机动进给量的一半。 3.CA6140车床主轴箱内扩大螺纹导程机构，可以将刀架的位移量扩大多少倍？ 4.CA6140进给箱内基本组和增倍变速组的传动比多少？ 5.CA6140车径节螺纹和车公制螺纹时刀架的传动路线有什么不同？为什么？ 6.CA6140车床主轴箱中有两个换向机构其功用是什么？能否取消其中一个？ 7.如果用光杠或丝杠既作车螺纹又作车外圆的传动机构，有什么问题？ 8.分别说明车螺纹时和车外圆时，主轴至纵向丝杠（或齿条）的传动链是外联系，还是内 联系传动链？为什么？ 9.CA6140I轴带轮上的弯矩作用在什么零件上？
一、单项选择题 1．下列属于车床型号的是（ A ） A．XA6040 B．C2150 C．Y7132.2 D．M3150 2. 下列机床型号表示该机床是精密机床是（ D ） A．CM6140 B．CA6140 C． CK6140 D．CZ6140 3.下列机床中不可以用来加工内圆表面的机床是（ A ） A．刨床B．钻床 C．镗床D．磨床 4．金属切削过程中，切屑与（ D ）间的摩擦最大。 A．前刀面B．主后刀面C．副后刀面D．基面 5．采用机床进行工件切削加工时，归纳起来，发生线的形成方法有（ C ）种。 A．2 B．6 C．8 D．4 1．下列属于铣床型号的是（ C ） A．S7132.2 B．CA6140 C．X6030 D．T6150 2. 下列机床型号表示该机床是仿形机床的型号是（ D） A．XM7132 B．CA3130 C． MK5130 D．CF6140 3.下列刀具只用于加工内孔的是（C） A．车刀B．铣刀 C．镗刀D．砂轮 4．金属切削时，车刀安装高度偏高会引起工作前角和工作后角如何变化（ B ）。 A．变大变小B．变小变大C．不变变大D．变大变大 5．采用精密车床对工件进行精加工，可达到的尺寸精度和表面粗糙粗度分别是（ D ）。 A．IT9~IT12 Ra1.6~0.8μm B．IT8~IT11 Ra1.6~0.8μm C．IT8~IT7 Ra1.0~0.1μm D．IT8~IT7 Ra1.6~0.8μm 二、填空题 1．金属切削过程中，工件表面的母线和导线可以互换的表面称为直线成形面。 2．在铣床上进行切削加工时，主运动消耗了铣床的大部分功率。 3．金属切削三要素是切削速度、北和进给量。 4．进行车刀角度标注时，在正交平面内标注的角度有前角10度、后角和楔角，它们的关系是。 5．冷脚、润滑、清洗和防锈。 6．外圆的一般磨削方法有纵向法、径同磨削法、阶段磨削法和无心磨削法。
中国地质大学网络教育《金属切削机床》期末考试复习题及答案 单选题 1. 为防止Z3040型摇臂钻床主轴因自重而下落，使主轴升降轻便，该钻床上采用了_____平衡机构。(6分) (A) 重锤式 (B) 圆柱弹簧式 (C) 圆柱弹簧一凸轮式 (D) 平面螺旅弹簧式 参考答案：C 2. Z3040型摇臂钻床主轴头部有两个并列的横向扁尾孔，上面一个用于传递扭矩，同时可放入楔铁，用以卸下钻头等刀具，下面一个扁尾孔的作用是_____ 。(6分) (A) 在倒刮端面时卸下刀具 (B) 在倒刮端面时固定刀具 (C) 在钻孔时卸下刀具 (D) 在钻孔时固定刀具 参考答案：D 3. 关于金刚镗床，下列的_____说法不正确。(6分) (A) 金刚镗床是一种高速镗床 (B) 在金刚镗床上镗削加工的工件，可获得很高的加工精度 (C) 在金刚镗床上镗削加工的工件，可获得很细的表面粗糙度 (D) 金刚镗床的关键部件是工作台 参考答案：C 4. 逆铣与顺铣相比较，其优点是_____。(6分) (A) 工作台运动稳定 (B) 加工精度高 (C) 散热条件好 参考答案：A 5. 加工大中型工件的多个孔时，应选用的机床是_____。(6分) (A) 台式钻床 (B) 立式钻床 (C) 摇臂钻床 参考答案：C 6. 摇臂钻床和立式钻床相比，最重要的特点是_____。(5分) (A) 可以加工不同高度的工件 (B) 主轴可以调整到加工范围内的任一位置 (C) 电动机功率大 参考答案：B 7. 关于拉床的使用范围及类型，下列_____种说法不正确。(5分) (A) 拉床主要用于加工通孔、平面、沟槽及直线成形面 (B) 拉削加工精度较高．表面粗糙度较细 (C) 拉床的主参数是机床最大拉削长度
《金属切削机床》复习思考题答案（1） 第1章机床的基本知识 1、说明下列机床型号的意义： X6132、X5032、C6132、Z3040、T6112、Y3150、CB3463—1、C1312、B2010A。 答： X6132： 万能升降台铣床，最大工作台面宽320mm； X5032： 立式升降台铣床，最大工作台面宽320mm； C6132： 卧式车床，最大棒料直径320mm； Z3040： 摇臂钻床，最大钻孔直径40mm； T6112： 卧式镗床，最大镗孔直径120 mm； Y3150： 滚齿机，最大工件直径500 mm； CB3463—1： 半自动车床，最大工件直径63 mm； C1312： 单轴转塔自动车床，最大棒料直径12 mm； B2010A： 龙门刨床，改进型，最大刨削宽度1000 mm。 2、通用机床的型号包含哪些内容？ 答：通用机床的型号有基本部分和辅助部分组成。 其基本部分包括分类代号，类代号，通用特性、结构特性代号， 组代号，系代号，主参数或设计顺序号，主轴数或第二主参数，重大 改进顺序号等；辅助部分包括其他特性代号，企业代号等。 基本部分中的类别代号、组别代号、系别代号、及主参数是通用 机床型号中必须包含的内容。 3、在使用和选用机床之前，了解机床的主要技术规格有什么意 义？ 答：由于机床种类繁多，性能和使用的加工方法各异，在使用和 选用机床之前，了解机床的主要技术规格可使我们选用的机床能很好 地满足机加工的要求，主要为①满足工艺的要求，如车、铣、刨、磨 的加工需要；②尺寸要求的满足，是否在机床的最大佳共尺寸范围内。 这样又可使我们选定的机床更经济、更合理。 4、何谓简单运动？何谓复合运动？其本质区别是什么？是举例 说明。 答：简单运动是可以独立的运动，包括旋转运动或直线运动。 复合运动是由两个或两个以上的旋转运动或直线运动按照确定 的运动关系组合而成的成形运动。 本质上说，简单运动是机床最基本的运动；复合运动是有两个或
八、图2是CA6140传动系统图，按图所示的传动（齿轮啮合）状态对传动路线进行分析，写出以下各项的运动方程式并计算：（共10分） （1）当摩擦离合器M 1左压时，主轴得到的正转转速是多少？ （2）当摩擦离合器M 1右压时，主轴得到的反转转速是多少？ （3）按传动系统图，当M 3和M 4脱开，M 5接合时，车削的螺纹导程是多少？ （4）小电机（0.25KW ）和超越离合器M 8的作用？ 解：（1）当M 1左压时，主轴正转，按图所示的齿轮啮合位置，主轴正转转速为： n 正=min /10min /58 2680208020582243512301301450r r =?????? (2分) （2）当M 1右压时，主轴反转，主轴得到的反转转速为： n 反==???????min /58 26802080205822303434502301301450r 14.5r/min （2分） （3）当M 3、M 4脱开，M 5接合时，车削米制螺纹。 车削的螺纹导程为S 。 S==???????????mm r 1248 15451825363625282636257510010063333358581)(主轴0.8mm （3分） (4)小电机（0.25kw ）的作用是：为了减轻工人劳动强度及缩短辅助时间，刀架可以实现纵向和横向机动快速移动。当要刀架快速接近或退离工件的加工部位时，可按下快速移动按纽，使快速电动机（0.25KW ）启动，这时运动经齿轮副18/24使轴XXII 高速转动，再经蜗杆副4/29传到溜板箱内的转换机构，使刀架实现纵向或横向的快速移动。 超越离合器M 8又称安全离合器。为了缩短辅助时间和简化操作，在刀架快速移 动时不必脱开进给运动传动链。在齿轮56与轴XXII 之间装有超越离合器是为了避免仍在转动的光杠和快速电动机同时传动轴XXII 而造成破坏。（3分） 五、绘制卧式车床（车螺纹）传动原理图，然后分析传动系统有哪几条传动链？各属于内或外联系传动链？写出车螺纹的运动平衡式（设工件的螺纹导程S ，车床丝杠导程为t ）。10分 答：卧式车床的传动原理图如下图所示。 传动系统有两条传动链。 卧式车床在形成螺旋表面时需要一个运动——刀具与工件间相对旋转运动。这个运动是复合
13级机械专业《金属切削机床》复习题 一、单项选择题： 1．CA6140型车床主传动系统采用的传动是（D）A．多公比B．多速电机C．分支传动D．交换齿轮 2．根据我国机床型号编制方法，最大磨削直径为①320毫米、经过第一次重大改进的高精度万能外圆磨床的型号是（ A ）A．MG1432A B．M1432A C．MG432 D．MA1432 3．在Y3150E型滚齿机上滚切直齿圆柱齿轮时，其表面成形的运动是（ A ）A．滚刀、工件的旋转以及滚刀沿工件轴线方向的移动 B．滚刀、工件的旋转以及滚刀沿工件切线方向的移动 C．滚刀、工件的旋转以及滚刀沿工件径向方向的移动 D．滚刀和工件的旋转运动 4．关于英制螺纹，下列说法不正确的是（C）A．英制螺纹的螺距参数是每英寸牙数 B．英制螺纹的导程按近似于调和数列的规律排列 C．英制螺纹的导程换算成以毫米表示时，应乘以25.4毫米 D．在CA6140型车床上车英制螺纹时，进给箱中的传动路线与车削公制螺纹时不同 5.下列滚动轴承的轴向承载能力最大的是 （ B ） A.圆锥滚子 B.推力球 C.向心推力球 D.向心短圆柱滚子 6.一般滚动摩擦系数比滑动摩擦系数小，所以，万能外圆磨床进给导轨常 采用滚动导轨，其主要原因是（C）A．提高机床传动效率 B.提高送给速 C．降低摩擦功率损耗D．保证进给精度 7．普通车床床身的变形主要是（B）A．弯曲变形B．弯曲变形与扭转变形 C．扭转变形D．局部拉压变形 8．CA6140型车床主轴箱采用的润滑方法是 （ D ） A．溅油润滑B．搅油润滑C．脂润滑D．油泵供油循环润滑9．车床床身导轨的直线度、平行度以及刀架溜板移动方向与主轴轴线的平行度属于机床的（B）A．定位精度B．几何精度C．传动精度D．加工精度10．为防止Z3040型摇臂钻床主轴因自重而下落，使主轴升降轻便，该钻床上采用的平衡机构是（D ）A．重锤式B．圆柱弹簧式 C．平面螺旅弹簧式D．圆柱弹簧一凸轮式 11．关于金刚镗床，下列的说法不正确的是（C）

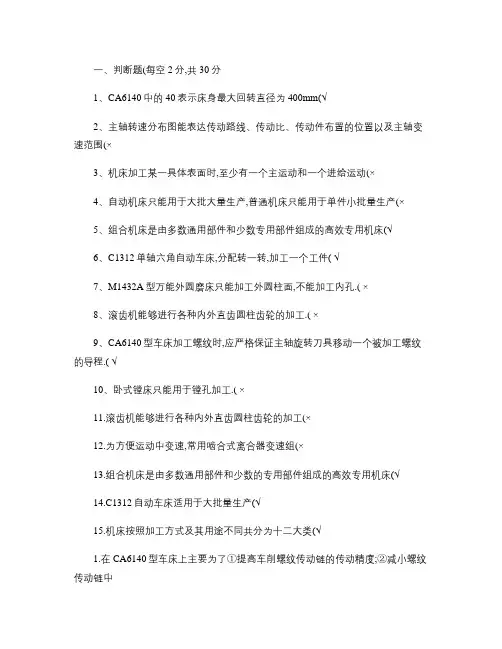

一、判断题（每空2分，共30分） 1、CA6140中的40表示床身最大回转直径为400mm（√） 2、主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围（×） 3、机床加工某一具体表面时，至少有一个主运动和一个进给运动 （×） 4、自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产（×） 5、组合机床是由多数通用部件和少数专用部件组成的高效专用机床 （√） 6、C1312单轴六角自动车床,分配转一转,加工一个工件( √ ) 7、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内 孔.( × ) 8、滚齿机能够进行各种内外直齿圆柱齿轮的加工.( × ) 9、CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程.( √ ) 10、卧式镗床只能用于镗孔加工.( × ) 11.滚齿机能够进行各种内外直齿圆柱齿轮的加工（×） 12.为方便运动中变速，常用啮合式离合器变速组（×）
