图解：注射模具的基本结构！
一、注射模的结构组成注射模的组成：动模和定模。动模安装在注射成型机的移动模板上，定模安装注射机的固定模板上。
注射成型时动模和定模闭合构成浇注系统和型腔。开模时动模与定模分离取出塑料制品。根据模具中各个部件所起的作用，可将注射模分为以下几个基本组成部分。1．成型部件组成：型芯和凹模。作用：型芯形成制品的内表面形状，凹模形成制品的外表面形状。合模后型芯和凹模便构成了模具的型腔(图5—l，该模具的型腔由件13和件14组成) 。结构：按制造工艺要求，有时型芯或凹模由若干拼块组成，有时做成整体，在易损坏、难加工的部位采用镶件。
2．浇注系统又称为流道系统。作用：将塑料熔体由注射机喷嘴引向型腔的一组进料通道。组成：主流道、分流道、浇口和冷料穴。浇注系统的设计十分重要，它直接关系到塑件的成型质量和生产效率。3．导向部件
作用：①确保动模与定模合模时能准确对中；②避免制品推出过程中推板发生歪斜现象；③支撑移动部件重量。
组成：常采用导柱与导套，有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位。4．推出机构作用：开模过程中，将塑件及其在流道内的凝料推出或拉出。组成：
图5—1，推杆11、推出固定板8、推板9及主流道的拉料杆10。其中，推出固定板和推板的作用是夹持推杆。在推板中一般还固定有复位杆，复位杆的作用是在动模和定模合模时使推出机构复位。
5．调温系统
作用：满足注射工艺对模具温度的要求。常用办法：①热塑性塑料用注射模，主要是在模具内开设冷却水通道，利用循环流动的冷却水带走模具的热量；②模具的加热除可用冷却水通道通热水或蒸汽外，还可在模具内部和周围安装电加热元件。
6．排气槽作用：将成型过程中的气体充分排除。常用办法：①在分型面处开设排气沟槽；②分型面之间存在有微小的间隙，对较小的塑件，因排气量不大，可直接利用分型面排气，不必开设排气沟槽；③一些模具的推杆或型芯与模具的配合间隙均可起排气作用，有时不必另外开设排气沟槽。
7．侧抽芯机构有些带有侧凹或侧孔的塑件，被推出前须先进行侧向分型，抽出侧向型芯后方能顺利脱模，此时需要在模具中设置侧抽芯机构。
8．标准模架
为了减少繁重的模具设计与制造工作量，注射模大多采用了标准模架结构，图5-1中的定位圈1、定模座板3、定模板4、
动模板5、动模垫板6、动模底座7、推出固定板8、推板9、推杆11、导柱12等都属于标准模架中的零部件，它们都可以从有关厂家订购。
二、注射模具按结构特征分类从模具设计的角度出发，注射模按总体结构特征分为以下几类。1．单分型面注射模具
又称为两板式模具，是注射模具中最简单、最常用的一类，约占全部注射模具的70％。结构：（图5-l）型腔的一部分(型芯)在动模板上，另一部分(凹模)在定模板上。主流道设在定模一侧，分流道设在分型面上。开模后由于动模上拉料杆的拉料作用以及塑件因收缩包紧在型芯上，制品连同流道内的凝料一起留在动模一侧，动模上设置有推出机构，用以推出制品和流道内的凝料。单分型面注射模具结构简单、操作方便，但是除采用直接浇口外，型腔的浇口位置只能选择在制品的侧面。
2．双分型面注射模具注射模具从两个不同的分型面分别取出流道凝料和塑件。与两板式的单分型面注射模具相比，双分型面注射模具在动模板与定模板之间增加了一块可以移
动的中间板(又名浇口板)，故又称三板式模具。
结构：图5—2在定模板与中间板间设置流道，在中间板与动模板之间设置型腔，中间板适用于采用点浇口进料的单型腔或多型腔模具。在开模时由于定距拉板1的限制，中间板13与定模板14做定距离的分开，以便取出这两块板之间流
道内的凝料，在中间板与动模板分开后，利用推件板5将包紧在型芯上的塑件脱出。双分型面注射模具能在塑件的中心部位设置点浇口，制造成本较高、结构复杂，需较大的开模行程。
3．带有活动镶件的注射模具塑件的外形结构复杂，无法通过简单的分型从模具内取出塑件，这时可在模具中设置活动镶件和活动的侧向型芯或半块(哈夫块)。结构：图5—3。开模时活动部件不能简单地沿开模方向与制件分离，而是在脱模时将它们连同制品一起移出模外，然后用手工或简单工具将它们与塑件分开。当将这些活动镶件嵌入模具时还应可靠地定位。这类模具的生产效率不高，常用于小批量或试生产。
4．带侧向分型抽芯的注射模具塑件上有侧孔或侧凹，在模具内可设置由斜销或斜滑块等组成的侧向分型抽芯机构，使侧型芯作横向移动。结构：图5—4。在开模时，斜导柱利用开模力带动侧型芯横向移动，使侧型芯与制件分离，然后推杆能顺利地将制品从型芯上推出。除斜销、斜滑块等机构利用开模力作侧向抽芯外，还可以在模具中装设液压缸或气压缸带动侧型芯做侧向分型抽芯动作。这类模具广泛地应用在有侧孔或侧凹的塑件的大批量生产中。
5.自动卸螺纹的注射模具当要求能自动脱卸带有内
螺纹或外螺纹的塑件时，可在模具中设置转动的螺纹型芯或
型环，利用机构的旋转运动或往复运动，将螺纹制品脱出，或者用专门的驱动和传动机构，带动螺纹型芯或型环转动，将螺纹制件脱出。自动卸螺纹的注射模图5—5，该模具用于直角式注射机，螺纹型芯由注射机合模机构的丝杠带动旋转，以便与制件相脱离。
6．推出机构设在定模的注射模具一般当注射模具开模后，塑料制品均留在动模一侧，故推出机构也设在动模一侧，这种形式是最常用、最方便的，因为注射机的推出机构就在动模一侧。但有时由于制件的特殊要求或形状的限制，制件必须要留在定模内，这时就应在定模一侧设置推出机构，以便将制品从定模内脱出。定模一侧的推出机构一般由动模通过拉板或链条来驱动。图5—6塑料衣刷注射模具，由于制品的特殊形状，为了便于成型采用了直接浇口，开模后制件滞留在定模上，故在定模一侧设有推件板7，开模时由设在动模一侧的拉板8带动推件板7，将制件从定模中的型芯11上强制脱出。
7．无流道凝料注射模具常被简称为无流道注射模具。包括：热流道和绝热流道模具。原理：通过采用对流道加热或绝热的办法来保持从注射机喷嘴到浇口处之间
的塑料保持熔融状态，每次注射成型后流道内均没有塑料凝料。优点：提高了生产率，节约塑料，保证注射压力在流道中的传递，利于改善制件的质量，实现全自动操作。
缺点：模具成本高，浇注系统和控温系统要求高，对制件形状和塑料有一定的限制。
微注塑整理，转载需注明来源，未注来源将视为侵权。
冲裁模具的基本结构及工作原理 一、冲裁模具按工序组合程度可分为：简单冲裁模、连续冲裁模、复合冲裁模。 （一）简单冲裁模即敞开模 1、定义：它是指在一次冲裁中只完成冲孔或落料的一个工序。 2、简单冲裁模按其导向方式可分为： （1）无导向单工序模它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。 无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。 （2）导板式简单冲裁模模精度高、寿命长、使用安装帧、操作安全,.但制造比较复杂。一般适用于形状较简单、尺寸不大的工件。 （3）导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命 ,适合大批量生产。 （二）连续冲裁模（连续模） 1、连续冲裁模的定义：按一定的先后程序，在冲床的滑块的一次到和中，在模具的不同位置上，完成冲孔，落料导两个的上的冲后工序的冲裁模，又称及进模或跳步模。 2、连续冲裁模的定位原理可分为：导正销定位原理、侧刃定距原理 （三）复合冲裁模 1、复合冲裁模的定义：在部床滑块的一次行程中，在冲模的同一工位上同时完成内孔和外形两种的上工序的冲裁模。 2、复合冲裁模按结构可分为：正装式复合模、倒装式复合模 二、我们请看看这三种模具的比较表
无导向单工序模 冲模的上模部分由模、凸模组成,通过模柄安装在冲床滑块上。下模部分由卸料板、导尺、.凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。上模与下模没有直接导向关系,靠冲床导轨导向。
导板式简单冲裁模 上模部分主要由模柄、上模板、垫板、击模固定板、击模组成。下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。这种模具的特点是上模通过.击模利用导板上的孔迸行导向,导板兼作卸料板。工作时击模始终不脱离导板.以保证模具导向精度。因而,要求使用的压力机行程不大于导板厚度。 这种冲模的工作过程是：条料沿托料板、导尺从右向左送科,首次冲裁时使用临时挡料销定位,首次冲裁以后再往前送料,搭边越过活动挡料销后再反向拉拽条料，使挡料销后端面抵住条料搭边进行定位,击模下行实现冲裁。
前言 模具是制造业的重要基础装备，它是―无以伦比的效益放大器‖。没有高水平的模具，也就没有高水平的工业产品，因此模具技术也成为衡量一个国家产品制造水平的重要标志之一，正因为模具的重要性及其在国民经济中重要地位，模具工业一直被提到很高的位置。 从起步到现在，我国模具工业已经走过了半个多世纪。从20 世纪以来，我国就开始重视模具行业的发展，提出政府要支持模具行业的发展，以带动制造业的蓬勃发展。有关专家表示，我国的加工成本相对较低，模具加工业日趋成熟，技术水平不断提高，人员素质大幅提高，国内投资环境越来越好，各种有利因素使越来越多国外企业选择我国作为模具加工的基地。因为模具生产的最终产品的价值，往往是模具价格的几十倍，上百倍。目前，模具技术已成为衡量一个国家产品制造水平高低的最重要标志。它决定着产品的质量、效益和新产品的开发能力。 模具工业在我国国民经济中的重要性，主要表现在国民经济的五大支柱产业——机械、电子、汽车、石油化工和建筑。事实上，模具是属于边缘科学，它涉及机械设计制造、塑性加工、铸造、金属材料及其热处理、高分子材料、金属物理、凝固理论、粉末冶金、塑料、橡胶、玻璃等诸多学科、领域和行业。 据统计资料，模具可带动其相关产业的比例大约是1:100 ，即模具发展 1 亿元，可带动相关产业100 亿元。通过模具加工产品，可以大大提高生产效率，节约原材料，降低能耗和成本，保持产品高一致性等。如今，模具因其生产效率高、产品质量好、材料消耗低、生产成本低而在各行各业得到了应用，并且直接为高新技术产业服务；特别是在制造业中，它起着其它行业无可取替代的支撑作用，对地区经济的发展发挥着辐射性的影响。
图解：注射模具的基本结构！ 一、注射模的结构组成注射模的组成：动模和定模。动模安装在注射成型机的移动模板上，定模安装注射机的固定模板上。 注射成型时动模和定模闭合构成浇注系统和型腔。开模时动模与定模分离取出塑料制品。根据模具中各个部件所起的作用，可将注射模分为以下几个基本组成部分。1．成型部件组成：型芯和凹模。作用：型芯形成制品的内表面形状，凹模形成制品的外表面形状。合模后型芯和凹模便构成了模具的型腔(图5—l，该模具的型腔由件13和件14组成) 。结构：按制造工艺要求，有时型芯或凹模由若干拼块组成，有时做成整体，在易损坏、难加工的部位采用镶件。 2．浇注系统又称为流道系统。作用：将塑料熔体由注射机喷嘴引向型腔的一组进料通道。组成：主流道、分流道、浇口和冷料穴。浇注系统的设计十分重要，它直接关系到塑件的成型质量和生产效率。3．导向部件 作用：①确保动模与定模合模时能准确对中；②避免制品推出过程中推板发生歪斜现象；③支撑移动部件重量。 组成：常采用导柱与导套，有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位。4．推出机构作用：开模过程中，将塑件及其在流道内的凝料推出或拉出。组成：
图5—1，推杆11、推出固定板8、推板9及主流道的拉料杆10。其中，推出固定板和推板的作用是夹持推杆。在推板中一般还固定有复位杆，复位杆的作用是在动模和定模合模时使推出机构复位。 5．调温系统 作用：满足注射工艺对模具温度的要求。常用办法：①热塑性塑料用注射模，主要是在模具内开设冷却水通道，利用循环流动的冷却水带走模具的热量；②模具的加热除可用冷却水通道通热水或蒸汽外，还可在模具内部和周围安装电加热元件。 6．排气槽作用：将成型过程中的气体充分排除。常用办法：①在分型面处开设排气沟槽；②分型面之间存在有微小的间隙，对较小的塑件，因排气量不大，可直接利用分型面排气，不必开设排气沟槽；③一些模具的推杆或型芯与模具的配合间隙均可起排气作用，有时不必另外开设排气沟槽。 7．侧抽芯机构有些带有侧凹或侧孔的塑件，被推出前须先进行侧向分型，抽出侧向型芯后方能顺利脱模，此时需要在模具中设置侧抽芯机构。 8．标准模架 为了减少繁重的模具设计与制造工作量，注射模大多采用了标准模架结构，图5-1中的定位圈1、定模座板3、定模板4、
湖南工学院机械工程系2006届 毕 业 设 计 说 书 明 设计题目：注射器针头套 机械设计专业班级 姓名 指导老师职称教授
目录 引言 (1) 设计指导书 (2) 设计说明书 (4) 一、毕业设计课题 (4) 二、塑件及材料分析 (5) 三、拟定的成型工艺 (6) 四、型腔数目确定 (7) 五、型腔布局 (7) 六、分型面与排气系统设计 (8) 七、浇注系统设计 (9) 八、成型零件设计 (11) 九、导向与定位机构设计 (15) 十、脱模机构设计 (16) 十一、模温调节与冷却系统设计 (18) 十二、模体设计 (20) 十三、注射模与注射机的关系 (21) 十四、模具装配草图及工作原理 (23) 十五、设计小结 (23) 十六、参考资料 (24) 引言 本说明书为我机械系2006届模具专业毕业生毕业设计说明书，意在对我专业的学生在大学期间所学专业知识的综合考察、评估。要在有限的时间内单独完成设计。也是在走上工作岗位前的一次考察。 本设计说明书是本人完全根据《塑料模具技术手册》的要求形式及相关的工艺编写的。说明书的内容包
括：毕业设计要求，设计课题，设计过程，设计体会及参考文献等。 编写说明书时，力求符合设计步骤，详细说明了塑料注射模具设计的方法，以及各种参数的具体计算方法，如塑件的成型工艺，型腔及型芯的计算，塑料脱模机构的设计，调温系统的设计等。 在编写设计说明书前，得到张老师的悉心指导；在编写过程中，又得到同学的热情帮助和指点，在此谨以致意。 由于本人水平有限，编写过程中错误难免会有的，敬请老师批评指正。 谢谢！ 设计者： 2006年4月20日 设计指导书 1.设计前应明确的事项 （1）明确制品的几何形状及使用要求。对于形状复杂的制品，有时除看懂其图样外，还需参考产品模型或样品，考虑塑料的种类及制品的成型收缩率、透明度、尺寸公差、表面粗糙度、允许变形范 围等范围，即充分了解制品的使用要求，因为这不仅是模具设计的主要依据，而且还是减少模具 设计者与产品设计者已意见分歧的手段。 （2）估算制品的体积和重量及确定成型总体方案。计算制品重量的目的在于选择设备和确定成型总体方案。成型总体方案包括确定模具的机构形式，型腔数目，制品成型的自动化程度，采用流道的 形式（冷流道或热流道），制品的侧向型孔是同时成型还是后序加工，侧凹的脱模方式等。 （3）明确注射成型机的型号和规则。只有确定采用什么型号和规则的注射成型机，在模具设计时才能对模具上与注射机有关的结构和尺寸的数据进行校核。 （4）检查制品的工艺性。对制品进行成型前的工艺性检查，以确认制品的各个细小部分是否均符合注
压铸模具是由定模和动模两个主要部分组成的。定模固定在压铸机压室一方的定模模座上，是金属液压入压铸模具型腔的一侧，也包含部分压铸模具型腔，定模上有直浇道直接与压铸机的压室或喷嘴相连接；动模固定在压铸机的动模模座上，随动模模座移动与定模分开、合拢，对于需要设抽芯机构的模具，抽芯和铸件顶出机构通常也设在动模内。压铸模具的基本结构如图所示。 图压铸模具的基本结构
1—动模座板 2—垫块 3—动模支承板 4—动模套板 5—抽芯限位 挡块 6—抽芯滑块 7—抽芯斜销 8—楔紧块 9—定模套板 10—定模座 板 11—侧抽型芯 12—定模镶块 13—型腔 14—内浇道 15—横浇道 16—浇口 套 17—直浇道 18—导柱19—导套 20—动模镶块 21—推杆 22—复位杆 23— 推杆固定板 24—推板 25—挡钉26—推板导柱 27—推板导套 一套模具通常包括以下几个部分的结果单元： （1）成型部分在定模与动模合拢后，成形一个构成铸件形状的空腔，称为型腔。按压铸件结构不同，型腔可以全部设在定模或动模内，或定、动模内各占一部分，构成型腔的零件即为成型零件。成型零件包括固定和活动的镶块与型芯，如图中的11、12、20所示。此外，浇注系统和排溢系统也是型腔的一部分。 （2）模架包括各种模板、座、架等构架零件。作用是将模具各部分按要求的相互位置装配和固定，并能使模具安装到压铸机上，图的1、2、3、4、9、10、18、19就属于这类零件。 （3）导向零件图中的18、19为导向零件，其作用是引导动模和定模合拢或分离，并保证分合模的精度要求。
（4）推出机构这是将铸件从模具中推出的机构，包括顶出和复位零件，还包括机构自身的导向和定位零件。如图中的21、22、23、24、25、26、27，对于重要和易损处（如浇道、浇口）的推杆，应采取与成型零件相同的材料来制造。 （5）浇注系统它是型腔与压室或喷嘴相连的通道，引导金属液按规定的方向进入模具的型腔，且直接影响金属液进入成型部分的速度和压力，由直浇道，横浇道和内浇道组成，如图中14、15、16、17 所示。 （6）排溢系统是指排气槽和溢流槽系统。排气槽是排除压室、浇道和型腔中气体的通道；而溢流槽是储存冷金属盒涂料余烬的小空腔，溢流槽还具有调节模具温度的作用，有时在难以排气的深腔部位设置通气塞，借以改善该处的排气条件。 （7）抽芯机构对某些铸件，当型芯抽出方向与开合模方向不一致时，还需要在模具上设抽芯机构，以便将铸件从模具中取出，如图中的5、6、7、8、11所示。抽芯机构也是压铸模具中十分重要的结构 单元，其形式是多种多样的。 （8）冷却—加热装置为了保持模具温度场的分布符合工艺的需要，有时模具内要设置冷却装置或冷却—加热装置，这对实现科学的控制工艺参数和确保铸件质量尤其重要。具有良好的冷却（或冷却—加热）系统的模具，其寿命可以大大延长。 (9)其它包括将各结构单元联接固定的螺栓以及定位和导销等。
注塑模具原理及结构知识讲解 2017-01-02 注塑模基本组成? 注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。? 模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。模具主要由浇注系统、调温系统、成型零件和结构零件组成。其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。? 浇注系统是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。成型零件是指构成制品形状的各种零件，包括动模、定模和型腔、型芯、成型杆以及排气口等。 一.浇注系统? 浇注系统又称流道系统，它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道，通常由主流道、分流道、浇口和冷料穴组成。它直接关系到塑料制品的成型质量和生产效率。? 1.主流道? ????它是模具中连接注射机射嘴至分流道或型腔的一段通道。主流道顶部呈凹形以便与喷嘴衔接。主流道进口直径应略大于喷嘴直径(O．8mm)以避免溢料，并防止两者因衔接不准而发生的堵截。进口直径根据制品大小而定，一般为4-8mm。主流道直径应向内扩大呈3°到5°的角度，以便流道赘物的脱模。? 2.冷料穴??? ? ? 它是设在主流道末端的一个空穴，用以捕集射嘴端部两次注射之间所产生的冷料，从而防止分流道或浇口的堵塞。如果冷料一旦混入型腔，则所制制品中就容易产生内应力。冷料穴的直径约8一lOmm，深度为6mm。为了便于脱模，其底部常由脱模杆承担。脱模杆的顶部宜设计成曲折钩形或设下陷沟槽，以便脱模时能顺利拉出主流道赘 物。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 3.分流道? ????它是多槽模中连接主流道和各个型腔的通道。为使熔料以等速度充满各型腔，分流道在塑模上的排列应成对称和等距离分布。分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响。如果按相等料量的流动来说，则以圆形截面的流道阻力最小。 但因圆柱形流道的比表面小，对分流道赘物的冷却不利，而且这种分流道必须开设在两半模上，既费工又易对准。因此，经常采用的是梯形或半圆形截面的分流道，且开设在带有脱模杆的一半模具上。流道表面必须抛光以减少流动阻力提供较快的充模速度。流
南昌航空大学 塑料成型工艺及模具设计 课程设计说明书 题目：肥皂盒底盖塑料模具设计 专业：模具设计与制造 班级： 姓名：简洪伟 学号：---------------------------- 指导老师： 时间：2010年4月28日
引言 本说明书为塑料注射模具设计说明书，是根据塑料模具手册上的设计过程及相关工艺编写的。本说明书的内容包括：目录、课程设计指导书、课程设计说明书、参考文献等。 编写本说明书时，力求符合设计步骤，详细说明了塑料注射模具设计方法，以及各种参数的具体计算方法，如塑件的成型工艺、塑料脱模机构的设计。 本说明书在编写过程中，得到江五贵老师和同学的大力支持和热情帮助，在此谨表谢意。 由于本人设计水平有限，在设计过程中难免有错误之处，敬请各位老师批评指正。 设计者：简洪伟 2010.4.28
课程设计指导书 一、题目： 塑料肥皂盒材料：PVC 二、明确设计任务，收集有关资料： 1、了解设计的任务、内容、要求和步骤，制定设计工作进度计划 2、将UG零件图转化为CAD平面图，并标好尺寸 3、查阅、收集有关的设计参考资料 4、了解所设计零件的用途、结构、性能，在整个产品中装配关系、技术要求、生产批量 5、塑胶厂车间的设备资料 6、模具制造技能和设备条件及可采用的模具标准情况 三、工艺性分析 分析塑胶件的工艺性包括技术和经济两方面，在技术方面，根据产品图纸，只要分析塑胶件的形状特点、尺寸大小、尺寸标注方法、精度要求、表面质量和材料性能等因素，是否符合模塑工艺要求；在经济方面，主要根据塑胶件的生产批量分析产品成本，阐明采用注射生产可取得的经济效益。 1、塑胶件的形状和尺寸： 塑胶件的形状和尺寸不同，对模塑工艺要求也不同。 2、塑胶件的尺寸精度和外观要求： 塑胶件的尺寸精度和外观要求与模塑工艺方法、模具结构型式及制造精度等有关。 3、生产批量 生产批量的大小，直接影响模具的结构型式，一般大批量生产时，可选用一模多腔来提高生产率；小批量生产时，可采用单型腔模具等进行生产来降低模具的制造费用。 4、其它方面 在对塑胶件进行工艺分析时，除了考虑上诉因素外，还应分析塑胶件的厚度、
模具的基本結構 1、雙板模（2板模） A．典型操作條件 1）塑料型腔壓力從1000至12000ps（典型值為5000ps） （1）注嘴衬套——有锥度的插入注塑模中，让塑料从注喙流入分浇道。 （2）定位环——常用来精确校准模具在机器模板上的正确位置。 （3）阴模板——包含模具型腔的半付模具。 （4）阳模板——另半付模具，模芯常装在可移动的模具上使注塑件容易脱模。 （5）推杆（顶销）——使注塑件和浇道脱出模具的移动杆。 （6）浇道拉料杆——设计成当模具开模时从注嘴衬套中拉出塑料注道残料。 （7）支承板——使模具提高抗挠度的支承板后面。 （8）支承柱——放在抗挠度的支承板后面。 （9）推杆回定板——固定推杆和拉料杆的头部。 （10）导柱——用作精确位上下两片模上彼此相关的位置。 （11）夹模板（装模板）——夹持或用螺栓固定于机器模板上的底板。 （12）冷却通道——在支承板或阴模板和阳模板中，常被用来分散注塑件的热量。 （13）加热元件——对热固性塑料模具，热固元件用来帮助塑料固化。 注塑模具基础 1．二板模与三板模的区别是什么？请画出二种类模具简图，并描述三板模的开合模顺序？ ?二板模与三板模的区别是：三板模在定模部分多一次取出流道与产品分离。三板模一般采用点 浇口二板模浇口可根据产品及要求灵活选用。 ?二板模结构（2plate mold） ?前模压板（top damp plate） ?母模板（A plate） ?活动板（或推板strpper plate, 在推板顶出时选用）； ?公模板（B plate） ?承板（supplrt plate） ?间隔板（spaoer block） ?顶针固定板（ejector retainer plate） ?顶针板（ejector plate） ?公模固定板（bottom damp plate） 在AMP模具有Ejectorhousing,实际上是为了防止产品异物掉落顶出机构，而用封闭的间隔板 ?三板模结构（3 plate mold） 在二板模的前模板与母模板中加一块水口脱料板（runner strpper plate）;模具一般有四支导柱 （guide pin）和四支拉杆（support pin）;另外也有只用四支长导柱，导柱兼拉杆用。 ?三板模开模顺序： |：胶料板与母模析分离，水口与产品分离； ||：脱料板与前模板分离，水口与拉料分离； |||：A，B板分离，产品可以顶出。 三板模开模顺序由前模固定板与脱料板、脱料板与A板、A板与B反之间摩擦力大小决定。 前模固定板与脱料夹：水口脱开拉料钩的阻力、构件之间摩擦力；
湖南工学院 课程设计设计课题注塑模具设计 设计学院机械工程学院 设计班级成型1001班 设计者姓名原育民 设计时间年 12月
目录 1. 塑件的工艺分析 (4) 1.1塑件的成型工艺性分析 (4) 1.1.1 塑件材料ABS的使用性能 (5) 1.1.2 塑件材料ABS的加工特性 (5) 1.2 塑件的成型工艺参数确定 (6) 2 模具的基本结构及模架选择 (6) 2.1 模具的基本结构 (6) 2.1.1 确定成型方法 (6) 2.1.2 型腔布置 (7) 2.1.3 确定分型面 (7) 2.1.4 选择浇注系统 (8) 2.1.5 确定推出方式 (8) 2.1.6 侧向抽芯机构 (9) 2.1.7选择成型设备 (9) 2.2 选择模架 (11) 2.2.1 模架的结构 (11) 2.2.2 模架安装尺寸校核 (11) 3 模具结构、尺寸的设计计算 (12) 3.1 模具结构设计计算 (12) 3.1.1 型腔结构 (12) 3.1.2 型芯结构 (12)
3.1.3 斜导柱、滑块结构 (12) 3.1.4 模具的导向结构 (12) 3.2 模具成型尺寸设计计算 (13) 3.2.1 型腔径向尺寸................. 错误!未定义书签。 3.2.2 型腔深度尺寸................. 错误!未定义书签。 3.2.3 型芯径向尺寸................. 错误!未定义书签。 3.2.4 型芯高度尺寸................. 错误!未定义书签。 3.3 模具加热、冷却系统的计算 (15) 3.3.1 模具加热..................... 错误!未定义书签。 3.3.2 模具冷却..................... 错误!未定义书签。 4. 模具主要零件图及加工工艺规程.......... 错误!未定义书签。 4.1 模具定模板零件图及加工工艺规程. 错误!未定义书签。 4.2 模具侧滑块零件图及加工工艺规程. 错误!未定义书签。 4.3 模具动模板( 型芯固定板) 零件图及加工工艺规程错误! 未定义书签。 5 模具总装图及模具的装配、试模.......... 错误!未定义书签。 5.1 模具的安装试 模..................................................... ................错误!未定义书签。 5.2. 试模前的准备.................. 错误!未定义书签。 5.3模具的安装及调试 (20) 5.4 试模 (21)
学号： 专业课程设计(说明书) 设计题目：落料拉深复合模 设计者：马国财 指导教师：杜松 日期： 2011 年 11 月 10 日
目录: 前言..................................................... 错误!未定义书签。第一章设计任务书 ........................................ 错误!未定义书签。第二章工艺分析.......................................... 错误!未定义书签。零件基本信息........................................... 错误!未定义书签。 工件的拉深工艺性分析 .................................. 错误!未定义书签。 工件的冲裁工艺性分析 .................................. 错误!未定义书签。 确定工艺方案.......................................... 错误!未定义书签。第三章工艺计算.......................................... 错误!未定义书签。 拉深件的修边余量 ...................................... 错误!未定义书签。 零件展开料的尺寸计算 ...................................................................... 错误!未定义书签。 排样、搭边及条料宽度 ...................................................................... 错误!未定义书签。成形系数 ................................................................................................ 错误!未定义书签。 冲压力计算 .......................................................................................... 错误!未定义书签。 弹簧计算 .............................................................................................. 错误!未定义书签。 初选压力机 .......................................................................................... 错误!未定义书签。第四章模具设计 ...................................................................................... 错误!未定义书签。 落料模工作部分尺寸计算 .................................................................. 错误!未定义书签。拉深模工作部分尺寸计算 .................................................................... 错误!未定义书签。 落料凹模外形尺寸计算 ...................................................................... 错误!未定义书签。 凸凹模外形尺寸计算 .......................................................................... 错误!未定义书签。 选择模具、导柱和导套 ...................................................................... 错误!未定义书签。 设计辅助零件 ...................................................................................... 错误!未定义书签。校核压力机 ............................................................................................ 错误!未定义书签。 选择定位连接件 .................................................................................. 错误!未定义书签。 选择模具材料 ...................................................................................... 错误!未定义书签。附录 ............................................................................................................ 错误!未定义书签。附表一冲压件工艺规程 ...................................................................... 错误!未定义书签。附表二模具说明书 .............................................................................. 错误!未定义书签。参考文献 .................................................................................................... 错误!未定义书签。
模具基本结构及分类文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
模具基本结构及分类: 一、基本结构,根据部分起作用不同分类: 〈一〉浇注系统 将塑料由注射机喷嘴引向型腔的通道称浇注系统，其由主流道，分流道，内浇口，冷料穴等结构组成，由零件的浇注套，拉料杆等组成。 〈二〉成型零件 是直接构成塑料件形状及尺寸的各种零件，由型芯（成型塑件内部形状），型腔（成型塑料外部形状），成型杆，镶块等构成。 〈三〉结构零件 构成零件结构的各种零件，在模具中起安装，导向，机构动作及调温等作用。 导向零件：导柱，导套。 装配零件：定位隙，定模底板，定模板，动模板，动模垫板，模脚 冷却加热系统 主流道 浇注系统内浇口 分流道 冷料穴 注射型芯 模成型零件型腔 成型杆 镶块 导柱
导向零件导套 结构零件装配固定零件定位隙，定模底板，定模板，动模板，动模垫板，模脚 冷却加热系统 根据其运动特点均可分为两大部分： 定模部分：一部份留于模具机座的定模板上， 动模部分：随注射机动模板运动的部分 定模部分与动模部分闭合则可形成型腔与浇注系统 二、模具的分类 〈一〉按注射机类型分： 立式注射机，卧式注射机，直角式注射机上用的模具 〈二〉按注射模具的总体结构特征分： 1、单分型面模分流道位于分型面上，需切除流道凝料。 2、点浇口脱出模具（三板式模具） 3、带横向轴芯的分型模具 4、自动卸螺纹注射成型模具 注塑模基本组成 注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。 模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。模具主要由浇注系统、调温系统、成型零件和结构零件组成。其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。

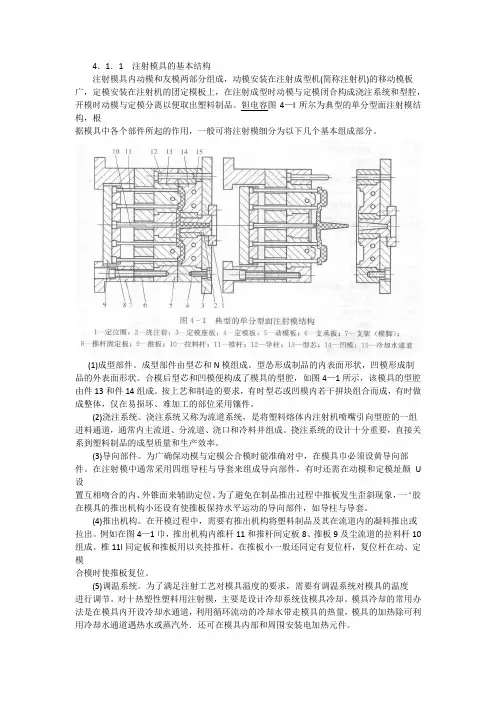

注射模具的基本结构 一、典型的注射模具结构 注射模具由动模和定模两部分组成，动模安装在注射成型机(简称注射机)的移动模板上，定模安装在注射机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模与定模分离以便取出塑料制品。图5—1示出典型的单分型面注射模结构，根据摸具中各个部件所起的作用，一般可将注射 模细分为 以下几个 基本组成 部分。 图5—1 典型的单 分型面注 射模 1一定位 套2一主 流道衬套 3一定模座板 4一定模板 5一动模 6一动模垫板 7一模底座 8一推出固定板 9一推板 10一拉料杆 11一推杆 12一导柱 13一型芯 14一凹模 15一冷却水通道 1 成型部件 成型部件由型芯和凹模组成。型芯形成制品的内表面形状，凹模形成制品的外表面形状。合模后型芯和凹模便构成了模具的型腔，如图5—1所示，该模具的塑腔由件13和件14组成。按工艺和制造的要求，有时型芯或凹模由若干拼块组合而成，有时做成整体，仅在易损坏、难加工的部位采用镶件。选作型芯或凹模的钢材，要求有足够的强度，表面耐磨性，有时还需要有耐腐蚀性，并且淬火后的变形量要小，故常采用合金结构钢或合金工具钢。当要求较低或批量较小时也可选用中碳钢或碳素工具钢来制造简单的型芯和凹模。 2．浇注系统 浇注系统又称为流道系统，它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道，通常由主流道、分流道，浇口和冷料穴组成，浇注系统的设计十分重要，它直接关系到塑料制品的成型质量和生产效率。 3．导向部件 为了确保动模与定模在合模时能准确对中，在模具中必须设置导向部件。在注射模中通常采用四组导柱与导套来组成导向部件，有时还需在动模和定模上
