塑料成型及塑料模课程
设计实训
课题名称带嵌件（钥匙）柄注射模
系别机电系
专业机电一体化（模具设计及应用）
班级11模具班
学号1132431116
学生姓名洪国泽
指导教师朱永平
完成日期2013年6月5日星期三
广州科技贸易职业学院教务处制
广州科技贸易职业学院
设计任务
机电系模具设计与制造
兹发给11模具设计及应用班洪国泽同学模具课程设计任务书，内容如下：
1、模具课程设计题目：带嵌件（钥匙）柄注射模
2、应完成的项目：根据图、参数要求，设计模具。
3、参考资料以及说明：《模具课程设计指导》机械工业出版社作者梅伶
设计要求：
（1）绘制该工件制作所需的模具总装图。
（2）绘制该模具的型芯、型腔零件图一套。
（3）编写完善设计说明书。
（4）将说明书和图样装订成册。（按A4尺寸装订）
4、本设计任务书于2013年5月27日发出，应于2013年6 月7日前完成。
指导教师签名：年月日
系主任签名：年月日
广州科技贸易职业学院
塑料成型及塑料模课程设计实训
题目：带嵌件（钥匙）柄注射模
系别：机电系班级：11模具班
学生：洪国泽系主任：张红伟
指导老师：朱永平职称：高级工程师
前言
我第一次走进模具设计的课堂，第一次完成了自己的设计，理论与实践找到了一个结合点。一个月时间匆匆而过，我将告别大学的生活，它成了我大学生活中美好的回忆。
自己动了脑动了手才意识到什么缺乏什么需要什么，知识在不断更新，社会在不断前进，制造业中的模具设计与制造走在社会的前沿。现作为大学即将毕业很快就要投身社会的我来说，应熟练自己的专业软件,撑握模具制造与设计的理论知识，更重要的是理论与实践相结合。

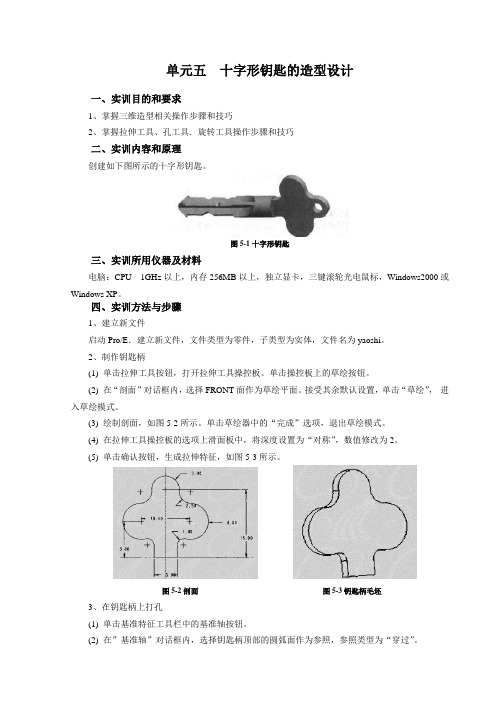

本说明书主要介绍了我这一模具题目的设计思想过程，从画零件图到PRO/E 分模到选用注塑机，到校核计算，到模具制造工艺等，从各方面叙述本人所设计的模具制品的整个思想过程。特别是此次设计我基本上都是用CAD完成的，利用此软件画产品图、模板、导柱、导套、分模、出总装配图、工艺分析等。通过这次的毕业设计，我们能够将这大一大二所学的知识进行归纳总结，我觉得自己的模具专业知识与CAD/PROE水平有了更大的提高。
目录
任务书------------------------------------------------------------------------------------------------1 评审表------------------------------------------------------------------------------------------------3 前言---------------------------------------------------------------------------------------------------4 目录---------------------------------------------------------------------------------------------------5
一、工艺性分析------------------------------------------------------------------------------------6
1.材料性能----------------------------------------------------------------------------------------6
2.成型特性及条件-------------------------------------------------------------------------------6
3.结构工艺性-------------------------------------------------------------------------------------6
二、注射机型号的确定--------------------------------------------------------------------------6
1.塑件体积----------------------------------------------------------------------------------------6
2.注射机型号的初步确定----------------------------------------------------------------------7
三、确定型腔数目--------------------------------------------------------------------------------7
四、型芯、型腔工作部位尺寸的确定--------------------------------------------------------7
成型零部件工作尺寸计算------------------------------------------------------------------------7 影响塑件尺寸的因素------------------------------------------------------------------------------7 型芯型腔尺寸计算---------------------------------------------------------------------------------8
五、模架的选择-----------------------------------------------------------------------------------9
1.导套、导柱------------------------------------------------------------------------------------10
2.推杆---------------------------------------------------------------------------------------------10
3.拉料杆------------------------------------------------------------------------------------------10
4.内六角螺钉------------------------------------------------------------------------------------10
5.其余零部件------------------------------------------------------------------------------------10
六、浇注系统部分--------------------------------------------------------------------------------11
1.设计主流道及分流道形状和尺寸----------------------------------------------------------11
2.型腔位置的分布-------------------------------------------------------------------------------11
3.确定浇口形式及位置-------------------------------------------------------------------------11
4.确定分型面位置-------------------------------------------------------------------------------12
七、校核注射机-----------------------------------------------------------------------------------13
八、冷却系统的设计-----------------------------------------------------------------------------14
九、排气系统的设计-----------------------------------------------------------------------------14
十、脱模机构设计--------------------------------------------------------------------------------15
1.脱模机构的设计原则-------------------------------------------------------------------------15
2.脱模机构部件----------------------------------------------------------------------------------15
3.脱模阻力----------------------------------------------------------------------------------------15
4.推杆在设计时还要注意以下的设计要点-------------------------------------------------16
5.推杆布置形式----------------------------------------------------------------------------------16 十一、总装配图-----------------------------------------------------------------------------------16十二、零件图--------------------------------------------------------------------------------------16十三、总结------------------------------------------------------------------------------------------17参考文献----------------------------------------------------------------------------------------------18 附件
2.确定浇口形式及位置
十一、总装配图（见附件）十二、零件图（见附件）
参考文献
[1]李德群唐志玉.中国模具设计大典.江西：江西科学技术出版社，2003.1.
[2]塑料模设计手册编写组.塑料模设计手册.北京：机械工业出版社.1982.12.
[3]屈华昌.塑料成型工艺与模具设计.北京：机械工业出版社.2003.3.
[4]徐佩弘.塑料制品与模具设计.北京；中国轻工业出版社.2001.7.
[5]模具结构设计；北京：机械工业出版社，2003.10
[7]模具设计与制造/朱光力；高等教育出版社.2004.8
[8]使用模具技术/陈万林等；北京：机械工业出版社.2001
[9]现代模具制造技术/金涤尘等；北京：机械工业出版社.2001
锻造工艺模具（CAD/CAE）分析与设计 姓名：李洋李静涛赵艳峰 课程名称：拉杆接头模锻设计 指导教师：马瑞 班级：07级锻压一班 2010年11月
拉杆接头模锻设计 李洋李静涛赵艳峰 （燕山大学机械工程学院） 摘要：本次项目是通过锤上模锻成形生产制动器杠杆，锤上模锻主要用于锻件的大批量生产，是锻造生产中最基本的锻造方法。 主要设计步骤有制定锻件图；计算主要参数；确定设备吨位；作热锻件图，确定终锻模膛；确定飞边槽的形式和尺寸；计算毛坯图；选择制坯工步；确定坯料尺寸；设计滚压模膛；设计终锻模膛；绘制锻模图等。 前言：通过这次课程设计，我们掌握了基本的模锻设计理论，积累了一些设计经验，为以后的工作学习奠定了基础。 1.锻件图设计 锻件图是根据零件产品图制定的，在锻件图中要规定：锻件的几何形状、尺寸；锻件公差和机械加工余量；锻件的材质及热处理要求以及其他技术条件等内容 1.1 分模位置。 为便于锻件脱模，选拨杆锻件的最大投影面为分模面。 1.2 锻件质量 锻件质量为2Kg,拨杆材料为45钢，即材质系数为M1 1.3 拔杆体积 拔杆体积为2.68*106mm3 密度：7.85*10-6K g/ mm3 1.4 锻件复杂系数 S=Vd/Vb=2000/(7.46×18.73×5.9×7.85)=0.309，为3级复杂系数S3 1.5 公差和余量 查《锻压手册》表3-1-3[GB12362-1990]【普通级】 长度公差为2.2（+1.5 -0.7），高度公差为1.6（+1.1 -0.5），宽度公差为1.6（+1.1 -0.5）错差公差0.5mm 残留边公差0.7mm 1.6 机械加工余量 余量的确定和锻件形状的复杂程度，成品零件的精度要求，锻件的材质，模锻设备，工艺条件等很多因素有关，为了将锻件的脱碳层和表面的细小裂纹去掉，留有一定的加工余量是必要的该零件的表面粗糙度为∨3（25-100um）查《锻压手册》表3-1-1[GB12362-1990]锻件内外表面的加工余量查得厚度方向1.5-2.0mm 水平方向1.5-2.0mm 取2mm 1.7 模锻斜度 为了使锻件容易从模膛中取出，一般锻件均有模锻斜度，附加的模锻斜度会增加金属的损耗和机械加工余量，因此在保证锻件出模的前提下，应选用较小的模锻斜度，拔模斜度应按锻件各部分高度和宽度之比值H/B和长度和宽度之比值L/B确定,根据上述原则，该锻件未标注斜率为7°。
课程设计说明书 题目：接合叉锻造工艺及其模具设计 学院：材料学院 专业名称：材料成型及控制工程 班级学号： 学生姓名：杨康叶鹏章涛张飞 指导教师：姚泽坤 2013年11月29 号
目录 1、模锻件图设计 (3) 1.1 绘制锻件图的过程 (3) 1.1.1 确定分模位置 (3) 1.1.2 确定余块加工余量、和公差 (3) 1.1.3 模锻斜度 (4) 1.1.4 圆角半径 (4) 1.1.5 技术条件 (4) 1.2 计算锻件的主要参数 (5) 2、确定锻锤吨位 (5) 3、确定毛边槽形式和尺寸 (6) 4、绘制计算毛坯图 (7) 5、制坯工步选择 (9) 6、确定坯料尺寸 (9) 7、制坯型槽设计 (10) 7.1滚挤型槽设计 (10) 7.1.1滚挤型槽尺寸设计 (10) 7.1.2开式滚挤型槽截面形状 (12) 7.2弯曲型槽的设计 (13) 8、锻模型槽设计 (14) 8.1终锻型槽设计 (14) 8.1.1型槽排布 (14) 8.2型槽壁厚 (15) 8.3模块尺寸 (15) 8.3.1承击面 (15) 8.3.2模块宽度 (15) 8.3.3模块高度 (15) 8.3.4锻模检验角 (16) 8.3.5模块规格 (16) 9、锻前加热、锻后冷却及热处理要求 (16) 9.1 确定加热方式，及锻造温度范围 (16) 9.2 确定加热时间 (17) 9.3 确定冷却方式及规范 (17) 9.4 确定锻后热处理方式及要求 (17) 参考文献 (18)
1、模锻件图设计 接合叉是长轴类件，对零件的整体形状尺寸，表面粗 糙度进行分析，此零件的材料为45钢，材料性能稳定。 1.1 绘制锻件图的过程 1.1.1 确定分模位置 确定分模面位置最基本的原则是保证锻件形状尽可能与零件形状相同。使锻件容易从锻模型槽中取出，因此锻件的侧表面不得有内凹的形状，并且使模膛的宽度大而深度小。锻件分模位置应选在具有最大水平投影尺寸的位置上。应使飞边能切除干净，不至产生飞刺。对金属流线有要求的锻件，应保证锻件有最好的纤维分布。 根据接合叉零件形状，采用厚度方向上下对称的直线分型模。 1.1.2 确定余块加工余量、和公差 查得45钢的密度为：37.85/g cm 。 由于接合叉接合处的两个圆柱形孔、做端部的螺纹孔以及圆柱形孔的尺寸比较小，所以在此设计为四个余块。 零件表面粗糙度大于或等于 3.2a R m μ时采用一般加工精度为 1F ，零件表面精度小于 3.2a R m μ时一般采用加工精度2F ，余量要适当 放大。由于此零件表面粗糙度要求为4a R ，所以选择一般加工精度1F 。
1.冲压工艺性分析及冲压模方案确定 工件名称：端盖 生产批量：大批量 材料：F 08 材料厚度：2mm 零件图
1.1 冲压工艺性分析 （1）冲压件为F 08钢板，是优质碳素结构钢，具有良好的可冲压性能； （2）该工件没有厚度不变的要求，因此工件的形状满足拉深工艺要求。各圆角尺寸R=1mm ,满足拉深对圆角半径的要求。由φ24+00.23mm 查参考文献[1]中表7.14可知它的尺寸精度为IT13级，满足拉深工序对工件的公差等级的要求。 （3）该零件的外形是圆形，比较简单、规则。工件中间有孔，且孔在平面上，。这部分可以用冲裁工序完成. （4）零件图上未标注尺寸偏差的，可按IT14级确定工件尺寸的公差。经查参考文献[1]中表7.14，各尺寸为： 6.1-00. 36mm R10036.0-mm R7036.0-mm 3.005+φmm 48435.0±mm 。 1.2 工艺方案及模具结构的确定 根据工件的根据工件的工艺性分析，可知冷冲压要完成的基本工序有：拉深、落料、冲孔和整形。由此制定两套工艺方案： 方案一：先落料，然后冲孔，再拉伸，三个简单模,此方案模具结构简单，使用寿命长，制造周期短，但是需要三道工序，三套模具才能完成零件的加工，生产率低，难以满足零件大批量生产的要求，而且工件尺寸的累积误差大，所需要的模具操作人员也比较多。 方案二：拉深、落料、冲孔复合模。此方案模具结构紧凑，工序集中，对压力机工作台面的面积要求较小，且内外形相对位置及零件尺寸的一致性非常好，制件面平直，并且制造精度高。缺点是结构复杂，安装、试和维修不方便，制造周期长。由零件图可知，圆筒件部分的拉深尺寸不大，亦可一次拉成，可以考虑采用复合模；又由于产品批量较大，工序分散的单一工序生产不能满足生产需求，应考虑集中的工艺方法。经综合分析论证，采用拉深、落料、冲孔复合模既能满足生产量的要求，又能保证产品质量和模具的合理性，故采用方案二。 2 模具的设计 2.1 落料模设计计算 2.1.1毛坯尺寸及排样 根据公式 D=rd dH dp 44.34)2(2-++δ 计算出展平后φ38mm 所变化成的直径大小。 D=20144.31.4204)638(??-??++
拉深（又称拉延）是利用拉深模在压力机的压力作用下，将平板坯料或空心工序件制成开口空心零件的加工方法。它是冲压基本工序之一，广泛应用于汽车、电子、日用品、仪表、航空和航天等各种工业部门的产品生产中，不仅可以加工旋转体零件，还可加工盒形零件及其它形状复杂的薄壁零件，如图4.1.1所示。 a)轴对称旋转体拉深件b)盒形件c)不对称拉深件 图4.1.1拉深件类型 拉深可分为不变薄拉深和变薄拉深。前者拉深成形后的零件，其各部分的壁厚与拉深前的坯料相比基本不变；后者拉深成形后的零件，其壁厚与拉深前的坯料相比有明显的变薄，这种变薄是产品要求的，零件呈现是底厚、壁薄的特点。在实际生产中，应用较多的是不变薄拉深。本章重点介绍不变薄拉深工艺与模具设计。 拉深所使用的模具叫拉深模。拉深模结构相对较简单，与冲裁模比较，工作部分有较大的圆角，表面质量要求高，凸、凹模间隙略大于板料厚度。图4.1.2为有压边圈的首次拉深模的结构图，平板坯料放入定位板6内，当上模下行时，首先由压边圈5和凹模7将平板坯料压住，随后凸模10将坯料逐渐拉入凹模孔内形成直壁圆筒。成形后，当上模回升时，弹簧4恢复，利用压边圈5将拉深件从凸模10上卸下，为了便于成形和卸料，在凸模10上开设有通气孔。压边圈在这副模具中，既起压边作用，又起卸载作用。
图4.1.2拉深模结构图 １－模柄２－上模座３－凸模固定板４－弹簧５－压边圈 ６－定位板７－凹模８－下模座９－卸料螺钉10－凸模 圆筒形件是最典型的拉深件。平板圆形坯料拉深成为圆筒形件的变形过程如图
图4.2.1拉深变形过程图4.2.2 拉深的网格试验
拉深过程中出现质量问题主要是凸缘变形区的起皱和筒壁传力区的拉裂。凸缘区起皱是由于切向压应力引起板料失去稳定而产生弯曲；传力区的拉裂是由于拉应力超过抗拉强度引起板料断裂。同时，拉深变形区板料有所增厚，而传力区板料有所变薄。这些现象表明，在拉深过程中，坯料内各区的应力、应变状态是不同的，因而出现的问题也不同。为了更好地解决上述问题，有必要研究拉深过程中坯料内各区的应力与应变状态。 图4.2.3是拉深过程中某一瞬间坯料所处的状态。根据应力与应变状态不同，可将坯料划分为五个部分。
