摘要 塑料模具是当今工业生产中利用特定的形状，通过一定的方式来成型塑料制品的工艺装备或工具，它属于型腔模范畴。而注塑模具是其中发展较快的种类。因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。本设计主要进行了电器外壳的注塑模设计。设计过程中介绍了注射成型的基本原理，对注塑产品提出了基本的设计原则。确定了分型面，浇注系统和排气系统等。计算了成型零部件的尺寸。由于制品圆周侧壁上有一个通孔，需采用侧抽芯机构来实现。通过本次毕业设计，使我对注塑模具有了更深一层的认识，了解了模具结构和工作原理。同时也熟练掌握了绘图软件的使用，注意到设计过程中的某些细节问题，也培养了做事的耐心。 关键词：塑料模具；注塑模；侧抽芯
ABSTRACT Plastics Mold is a technology equipment or tool .It is use of a specific shape ,through a certain approach to form plastic products at today industrial production .It belongs to die cavity areas .the injection mold is one of the type of rapid developments .therefore, the study of injection mold to the understanding of production process and improve the product quality have a great significance. This paper discuss the designing of the injection mold for a electric shell.this design main introduced the basic principe of design on the injection mold ,specially proposed the basic principle of have a better performance to forming ,determined the type face ,such as the pouring system and exhaust systems and so on ,calaulate the size of the molding components .There are one holes at product circular wall ,so that ,It must be use side core pulling bodies to achieve . though this design ,I have the deeper understanding of the structure and working principle of the injecting mold .in the meantime ,I master the use of graphics software noting the some of the details .at the process of designing cultivate a work patience. KEY WORDS : Plastic Molds；Plastic Injection Mould；side pumped core.
注射模设计步骤： 1、工艺性分析 从塑件尺寸、精度等级、塑件要求、方便加工和热处理等方面对塑件型腔数目、浇口型式、型芯与型腔结构形式作出分析。 2、确定型腔数目 根据塑件的生产批量及尺寸精度要求确定型腔数目。 按照任务书塑件图（图附在计算说明书上），计算塑件体积（小沟、槽等部位简化），单位为3 cm。 塑件体积：≈ V s 根据查表4-1得知的塑料ABS密度，计算单件塑件重量，单位为g。 单件塑件重量：= m s 3、型腔、型芯工作部位尺寸的确定 ABS塑料的收缩率是% 3.0，计算平均收缩率k。 % 8.0 ~ 平均收缩率：= k 分别计算型腔径向尺寸L、型腔深度尺寸H、型芯径向尺寸l、型芯高度尺寸h（按照教材P74～75计算公式计算）。 型腔径向尺寸：L= 型腔深度尺寸：H= 型芯径向尺寸：l= 型芯高度尺寸：h= 加收缩率后各工作部位尺寸计算结果附图表示。 通常，塑件中1mm和小于1mm并带有大于0.05mm公差的部位以及2mm和小于2mm并带有大于0.1mm公差的部位不需要进行收缩率计算。 4、浇注系统设计 （1）确定分型面位置 根据塑件结构，确定分型面形式。必须加粗标出分型面位置。 （2）确定浇口型式及位置 浇口直径可以根据经验公式计算：
42)20.0~14.0(A d δ= 式中 d —浇口直径（mm ）； δ—塑件在浇口处的壁厚（mm ）； A —型腔表面积（2m m ） 分型面及浇口位置附图表示。 （3）确定型腔位置的排布 布置形式附图表示。 （4）初步设计主流道及分流道形状和尺寸 由教材P 77～80确定主流道及分流道形状和尺寸，并附图表示。 根据流道设计参数校核流动比 ∑=Φi i t L / 式中 Φ —流动距离比； i L —模具中各段料流通道及各段模腔的长度（mm ）； i t —模具中各段料流通道及各段模腔的截面厚度（mm ）。 影响流动比的因素主要是塑料的流动性，ABS 塑料与聚甲醛的流动性均为中等，查表4-3参考聚甲醛的允许流动比[Φ]=210～110，判断是否满足Φ<[Φ]。 5、选用模架 （1）计算型腔强度和刚度 由于型腔壁厚计算比较麻烦，型腔壁厚可参考经验推荐数据，查表4-4、4-5获得。 （2）初选注射机 1）计算注射量 粗略计算浇注系统重量： ρ?=j j V m 式中 j V —浇注系统体积，3cm ； ρ—材料密度，3/cm g 。 总体积： V =塑件体积+浇注系统体积 总重量： ρ?=V M 校核是否满足注射量 80.0/V V ≥机 式中 机V —额定注射量（g ）。 2）注射压力
X学院 课程设计 课程名称：注塑模课程设计 题目名称：罩壳注塑模设计 专业班级：学号：学生姓名：指导导师： 目录 设计题目????????????????????????????2一: 塑件的工艺性分析???????????????????????3 1、塑件的原材料分析???????????????????????3 2、塑件的结构工艺性分析?????????????????????4 3、塑件的尺寸精度分析??????????????????????4 4、塑件表面质量分析??????????????????????4 二: 成型设备选择与校核?????????????????????4
1、注塑机的初选?????????????????????????4 2、注塑机的校核与终选??????????????????????5 3、塑件模塑成型工艺参数的确定??????????????????6三: 注射模的结构设计??????????????????????6 1、分型面的选择?????????????????????????7 2、型腔数目的确定及型腔的排列?????????????????8 3、注系统的设计?????????????????????????8 4、型芯、型腔结构的确定?????????????????????9 四: 成型零件尺寸计算??????????????????????10 五: 冷却系统的设计 ???????????????????????10 1、冷却直径和位置 ???????????????????????10 2、冷却介质 ??????????????????????????1 1 六、模架的尺寸 ????????????????????????1 1 七．排气系统的设计 ???????????????????????1 2 八：导向与定位结构的设计 ????????????????????1 2 九：推件方式的选择 ???????????????????????1 2 十：模具的工作原理及特点 ????????????????????13 1、工作原理??????????????????????????14 2、结构特点??????????????????????????14设计小结????????????????????????????15 参考文献 ????????????????????????????15
塑料模具课程设计 说 明 书 专业:模具设计与制造 班级:081 姓名:严超 学号:20082400511047 指导老师：罗刚
一、塑件分析、塑料的选取及其工艺性分析 该塑件应该是一个塑料板、称套，且承载不高，此符合低压聚乙烯（PE）的特点，并且聚乙烯还拥有硬、耐磨、耐蚀、耐热、及绝缘性好等优点，价格也比较便宜。而且聚乙烯流动性好、对压力变化敏感，适用高压注射，料温均与，填充速度快、保压充分、易脱模。 聚乙烯的缺点就是成型收缩率范围及收缩值大，易产生缩孔，在流动方向与垂直方向上的收缩差异较大，方向性明显，易变形、翘曲等。所以，在成型时应控制模温，冷却时应保证冷却均匀、稳定、速度慢且充分冷却。 结果：塑料用聚乙烯成型方式为注塑成型 附：聚乙烯(PE)的主要技术指标 密度ρ（g/cm3）:0.19-0.96 收缩率s:1.5-3.6 成型温度t/°C：140-22 二．确定注射机 选用注射机型号为：ft-s200/400型卧式注射机 ft-s200/400型卧式注射机有关技术参数如下： 最大开合模行程/mm：260 模具厚度/mm：165——406 喷嘴圆弧半径/mm：18 喷嘴孔直径/mm： 4 拉杆空间/mm：290×368 锁模力/KN：2540 额定注射量/cm3：200/400 最大注射压力/MPa：109 最大注射面积/cm2：645 三、型腔数目确定 我们小组采用按注射机的额定锁模力来确定型腔数目n，有 npA ≤Fp – pA1 式中Fp——注射机的额定锁模力254000（N） A——单个塑件在分型面上的投影面积8167.14（mm2） A1——浇注系统在分型面上的投影面积200（mm2） P ——塑料熔体对型腔的成型压力（MPa），其大小一般是注射压力的80%。 代值计算得n = 14.27 故取值为14 综合考虑塑件的尺寸及表面的精度要求以及塑件的结构，宜采用盘型浇口。若采用一模多腔设计、加工难度大，成本高。所以采用一模两腔。 结果：型腔数目为二 四、分型面的选择及浇注系统设计
吉康牌饮水瓶盖的注射模具设计
摘要 本课题主要是针对吉康牌塑料饮水瓶盖的模具设计，通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是吉康牌塑料饮水瓶盖注塑模具的设计。也就是设计一副注塑模具来生产吉康牌塑料饮水瓶盖塑件产品，以实现自动化提高产量。针对吉康牌塑料饮水瓶盖的具体结构，该模具是侧浇口的单分型面注射模具。由于塑件两端相通，又有螺纹，并且考虑到材质较软，内螺纹为半圆形且只有二圈，所以采用侧抽芯机构来实现外螺纹，内螺纹采用强制拔模。 关键词塑料模具；饮水瓶盖；模具
ABSTRACT This topic mainly aims at the mold design which The Water Injection bottle top of the label of jikang, through to models to carry on the craft the analysis and the comparison, designs a note mold finally. This topic from the product mix technology capability, the concrete mold structure embarks, to mold's gating system, the mold formation part's structure, goes against the system, the cooling system, injection molding machine's choice and the related parameter examination, has the detailed design, simultaneously and simple establishment mold's processing craft. Through the entire design process indicated that this mold can achieve this to model the processing craft which an institute requests. It is The Water Injection bottle top of the label of jikang according to the topic design's primary mission injection mold's design. It also designs an injection mold to produce The Water Injection bottle top of the label of jikang to attach models a product, realizes the automation to raise the output. Concrete structure which attaches in view of The Water Injection bottle top of the label of jikang, this mold is runner Shan Fen the profile injection mold. Because models both sides to be interlinked, also has the thread, must therefore use revolving to pull out the core organization and the side pulls out the core organization to realize. Considered the structure the particularity, its merit lies in two step movement to be possible also to carry on, and the movement is keen. Because the plastic parts connect at both ends, have thread, take into account that the material is soft, and the mould of internal thread is semi-circular and only two laps, it take the way of the core mechanism to achieve external thread, and internal thread use the way of force pull mode. Keywords：Plastic Mold；Bottle Top；Mold
XXXX大学 毕业设计说明书 学生姓名：学号： 学院： 专业： 题目：椭圆盖注射模设计 指导教师：职称: 职称: 20**年12月5日
目录 引言 (1) 设计指导书 (2) 设计说明书 (4) 一、毕业设计课题 (4) 二、塑件及材料分析 (4) 三、模具结构设计 (6) 1、分型面 (6) 2、型腔布局 (7) 3、浇注系统设计 (7) 4、排气系统设计 (8) 5、成型零件设计 (9) 6、脱模机构设计 (16) 7、模温调节与冷却系统设计 (20) 8、其它设计 (23) 9、装配草图 (24) 三、设计小结 (25) 参考资料 (26)
引言 本说明书为我机械系2006届模具设计也制造专业毕业生毕业设计说明书，意在对我专业的学生在大学期间所学专业知识的综合考察、评估。要在有限的时间内单独完成设计。也是在走上工作岗位前的一次考察。 本设计说明书是本人完全根据《塑料模具技术手册》的要求形式及相关的工艺编写的。说明书的内容包括：毕业设计要求，设计课题，设计过程，设计体会及参考文献等。 编写说明书时，力求符合设计步骤，详细说明了塑料注射模具设计的方法，以及各种参数的具体计算方法，如塑件的成型工艺，型腔及型芯的计算，塑料脱模机构的设计，调温系统的设计等。 由于本人才疏学浅，知识根底不牢，缺少经验，在模具结构设计计算和编写设计说明书的全工程中，得到张蓉老师以及其他机械、模具基础课的老师的细心指导，同时也得到同学的热情帮助和指点，在此谨以致谢。 敬请各位老师和同学批评指正，以促我在以后的工作中减少类似的错误，做出成绩，以报恩师的淳淳教诲和母校的培养。

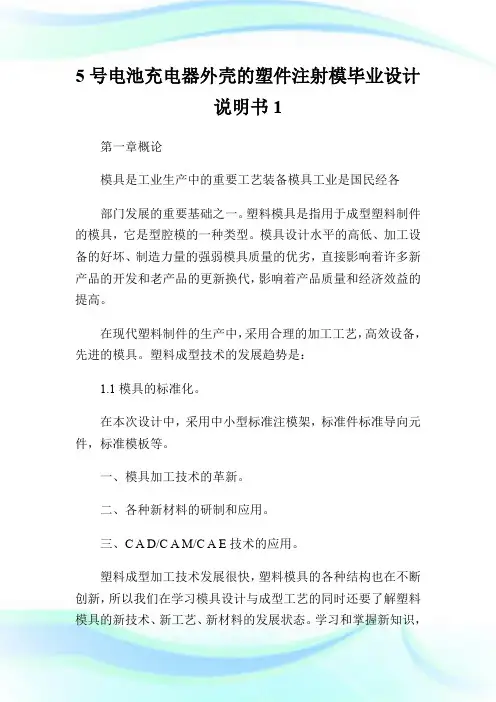

外壳2注射模具设计 前言 随着中国当前的经济形势的日趋好转，在“实现中华民族的伟大复兴”口号的倡引下，中国的制造业也日趋蓬勃发展；而模具技术已成为衡量一个国家制造业水平的重要标志之一，模具工业能促进工业产品生产的发展和质量提高，并能获得极大的经济效益，因而引起了各国的高度重视和赞赏。在日本，模具被誉为“进入富裕的原动力”，德国则冠之为“金属加工业的帝王”，在罗马尼亚则更为直接：“模具就是黄金”。可见模具工业在国民经济中重要地位。我国对模具工业的发展也十分重视，早在1989年3月颁布的《关于当前国家产业政策要点的决定》中，就把模具技术的发展作为机械行业的首要任务。 近年来，塑料模具的产量和水平发展十分迅速，高效率、自动化、大型、长寿命、精密模具在模具产量中所战比例越来越大。注塑成型模具就是将塑料先加在注塑机的加热料筒内，塑料受热熔化后，在注塑机的螺杆或活塞的推动下，经过喷嘴和模具的浇注系统进入模具型腔内，塑料在其中固化成型。 本次毕业设计的主要任务是外壳模具的设计。也就是设计一副注塑模具来生产底座盖塑件产品，以实现自动化提高产量。针对底座盖的具体结构，通过此次设计，使我对点浇口双分型面模具的设计有了较深的认识。同时，在设计过程中，通过查阅大量资料、手册、标准、期刊等，结合教材上的知识也对注塑模具的组成结构（成型零部件、浇注系统、导向部分、推出机构、排气系统、模温调节系统）有了系统的认识，拓宽了视野，丰富了知识，为将来独立完成模具设计积累了一定的经验 本次设计中得到了徐老师的指点。同时也非常感谢马老师的精心教诲。 由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师批评指正。
南昌航空大学 塑料成型工艺及模具设计 课程设计说明书 题目：肥皂盒底盖塑料模具设计 专业：模具设计与制造 班级： 姓名：简洪伟 学号：---------------------------- 指导老师： 时间：2010年4月28日
引言 本说明书为塑料注射模具设计说明书，是根据塑料模具手册上的设计过程及相关工艺编写的。本说明书的内容包括：目录、课程设计指导书、课程设计说明书、参考文献等。 编写本说明书时，力求符合设计步骤，详细说明了塑料注射模具设计方法，以及各种参数的具体计算方法，如塑件的成型工艺、塑料脱模机构的设计。 本说明书在编写过程中，得到江五贵老师和同学的大力支持和热情帮助，在此谨表谢意。 由于本人设计水平有限，在设计过程中难免有错误之处，敬请各位老师批评指正。 设计者：简洪伟 2010.4.28
课程设计指导书 一、题目： 塑料肥皂盒材料：PVC 二、明确设计任务，收集有关资料： 1、了解设计的任务、内容、要求和步骤，制定设计工作进度计划 2、将UG零件图转化为CAD平面图，并标好尺寸 3、查阅、收集有关的设计参考资料 4、了解所设计零件的用途、结构、性能，在整个产品中装配关系、技术要求、生产批量 5、塑胶厂车间的设备资料 6、模具制造技能和设备条件及可采用的模具标准情况 三、工艺性分析 分析塑胶件的工艺性包括技术和经济两方面，在技术方面，根据产品图纸，只要分析塑胶件的形状特点、尺寸大小、尺寸标注方法、精度要求、表面质量和材料性能等因素，是否符合模塑工艺要求；在经济方面，主要根据塑胶件的生产批量分析产品成本，阐明采用注射生产可取得的经济效益。 1、塑胶件的形状和尺寸： 塑胶件的形状和尺寸不同，对模塑工艺要求也不同。 2、塑胶件的尺寸精度和外观要求： 塑胶件的尺寸精度和外观要求与模塑工艺方法、模具结构型式及制造精度等有关。 3、生产批量 生产批量的大小，直接影响模具的结构型式，一般大批量生产时，可选用一模多腔来提高生产率；小批量生产时，可采用单型腔模具等进行生产来降低模具的制造费用。 4、其它方面 在对塑胶件进行工艺分析时，除了考虑上诉因素外，还应分析塑胶件的厚度、
：余至彬专业：机械设计与制造班级：设计一班学号：2 设计题目：酒瓶盖塑料模 塑料件简图： 塑料件主要技术要求： 1.材料：ABS，米黄色 2.年产量：200万件 3.未注公差：φ30, φ44按MT2标注，其余按MT5计算，并且尺寸按入体原 则标注; 4.其他技术要求：型腔脱模斜度为1°，型芯脱模斜度为0.5°，外表面粗糙度 Ra＜1.6，无缺陷，表面无特殊要求，所有过渡处有0.2圆角。
1 酒瓶盖塑件的工艺分析 1.1 塑件成形工艺分析 如图1-1为塑料酒瓶盖的二维工程图及实体图，单位mm。 图1-1 塑件图 产品名称：酒瓶盖 产品材料：丙烯ABS 塑件材料特性：ABS塑料（丙烯腈—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称改性聚苯乙烯，具有比聚苯乙烯更好的使用和工艺性能。ABS是一种常用的具有良好的综合力学性能的工程塑料。ABS塑料为无定型塑料，一般不透明。ABS无毒、无味，成形塑
件的表面有较好的光泽。ABS 具有良好的机械强度，特别是抗冲击强度高。ABS 还具有一定的耐磨性、耐寒性、耐油性、耐水性、化学稳定性和电性能。ABS 的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。 塑件材料成形性能：使用ABS 注射成型塑料制品时，由于其熔体黏度较高，所需的注塑成型压力较高，因此塑件对型芯的包紧力较大，故塑件应采用较大的脱模斜度。另外熔体黏度较高，使ABS 制品易产生熔接痕，所以模具设计时应尽量减少浇注系统对料流的阻力。ABS 易吸水，成型加工前应进行干燥处理。在正常的成型条件下，ABS 制品的尺寸稳定性较好。 产品数量：年产量200万件 塑件颜色：米黄色 查文献得： 塑件材料物理性能： 密度：305.1~02.1cm g 收缩率：%7.0~%4.0 熔点： 60~93℃ 热变形温度：93℃ 材料力学性能： 拉伸强度：MPa 63 拉伸弹性模量：GPa 9.2 弯曲强度：MPa 97 弯曲弹性模量：GPa 0.3 缺口冲击强度：20.6m KJ
目录 摘要 (Ⅰ) P M M AT R A C T (Ⅱ) 前言 (1) 第一章绪论 (2) 1.1注塑模具发展的概况 (3) 1.2注塑模具发展的国内外现状 (3) 1.3塑料模具的特点 (3) 1.4注塑模具设计的要求及程序 (4) 1.5本文的主要研究工作 (4) 第二章制件结构的设计工艺性 (5) 2.1制件结构设计 (5) 2.2结构工艺性分析 (7) 2.3外壳材料的选择 (7) 2.4小结 (8) 第三章注射机的型号选择 (8) 3.1注塑机成型参数计算 (8) 3.2小结 (9) 第四章模具结构的分析与设计 (10) 4.1总体结构 (10) 4.2行腔数目及排布 (10)
4.3 分型面的选择和排气系统的确定及浇注系统的设计 (11) 4.3.1 分型面的设计 (11) 4.3.2排气系统的设计 (13) 4.3.3浇注系统的设计 (14) 4.4成型零部件的工作尺寸计算 (17) 4.4.1成型零件的结构设计 (17) 4.4.2成型零件的工作尺寸计算 (18) 4.4.3模具型腔侧壁厚度和底版厚度计算 (20) 4.5导柱导向机构的设计 (20) 4.6脱模机构的设计 (21) 4.7冷却系统的设计 (25) 4.7.1温度调节系统设计原则 (25) 4.7.2冷却水道回路的布置 (25) 4.8 成型设备的校核............................................26 4.9小结.. (26) 结论 (28) 参考文献 (29)
前言 随着社会的发展，人们对生活产品的要求也越来越广。其中包括种类丰富的塑料产品，例如：一些电器材料、厨房用具、生活用品。不但种类多而且小形状多样。注塑模具设计可以根据人们的具体要求进行产品的尺寸设计，最大程度的满足了用户的需求。因此注塑模具设计成了当今社会发展必不可缺少的行业。目前世界上塑料的体积产量已经赶上和超过了钢铁，成为当前人类使用的第一大类材料。我国的塑料工业正在飞速发展，塑料制品的应用已经深入到国民经济的各个部门，塑料制品与模具设计是塑料工程中的重要组成部分，是塑料工业中不可缺少的环节。塑料成型模具是成型塑料制品的工具。从2003年我国模具进口的海关统计资料可知,塑料模具占据了模具进口总量的57%,而
目录 第1章绪论 1．1注射成形基本过程………………………………………………………… 1．2注射模的基本结构……………………………………………………第2章游戏手柄外壳的造型设计………………………………………………… 2.1游戏手柄外壳的选料及其性 能……………………………………………… 2.2游戏手柄外壳注射成型工艺过程…………………………………………………… 2.3游戏手柄外壳的结构分 析…………………………………………………… 2.4 游戏手柄外壳造型设计过程……………………………………………………… 第3章成型零件与浇注系统的设计……………………………………………… 3.1浇注系统计………………………………………………………………… 3.1.1 主浇道的设计………………………………………………………… 3.1.2分浇道的设计………………………………………………………… 3.1.3 浇口及冷料穴设计…………………………………………………… 3.1.4铸模和开模…………………………………………………………… 3. 2 冷却系统设 计……………………………………………………………… 3.3.1 凹、凸模冷却系统设计……………………………………………… 第4章模具零件设计………………………………………………………………… 4.1 推出系统设计……………………………………………………………… 4.2 确定模架…………………………………………………………………… 4.3 模架各装配零件设计……………………………………………………… 4.3.1 导向零件设计……………………………………………………… 4.3.2 浇注系统零件设计…………………………………………………… 4.3.3 推出机构零件……………………………………………………… 4.3.4定位圈………………………………………………………………… 4.3.5 其他零件………………………………………………………………
材料工程系模具设计与制造专业 注塑模具CAD/CAM实训说明书 姓名： 学号： 指导教师： 日期：2011年12月 河南机电高等专科学校 注塑模具CAD/CAM实训任务书 题目： 内容：（1） （2） （3） （4） （5） （6） 原始资料： 年月 设计课题： 学生姓名： 班级： 塑料材料：ABS 产品收缩率：0.006 生产批量：30万件/年课程设计(论文)开始与完成时间：
年月日至年月日 摘要 塑料工业是当今世界上增长最快的工业门类之一，而塑料模是其中发展较快的种类。因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。 本设计介绍了注射成型的基本原理，特别是单分型面注射模具的结构与工作原理，对注塑产品提出了基本的设计原则；详细介绍了冷流道注射模具浇注系统、成型零部件和顶出机构（推管推出）的设计过程，并对模具强度要求做了说明。 通过对塑料成型模具的设计，对常用塑料在成型过程中对模具的工艺要求有了更深一层的理解，掌握了塑料成型模具的结构特点及设计计算方法，对独立设计模具具有了一次新的锻炼，对注射模具有一个初步的认识，注意到设计中的某些细节问题，了解模具结构及工作原理。通过用PRO E对塑件分模和利用AutoCAD对模具的排位与设计，从而有效的提高工作效率。通过对塑料工艺的正确分析，设计了一副一模六腔的塑料模具。详细地叙述了模具成型零件包括定模板板、型腔、动模板、型芯、支承板等设计与加工工艺过程，重要零件的工艺参数的选择与计算，推出机构与浇注系统以及其它结构的设计过程。 目录 前言--------------------------------------------------------------------1 1. 塑料制品的工艺性分析----------------------------------------2 2.注射机型号的初步拟定----------------------------------------5 3.模具结构方案的确定-------------------------------------------6 3.1 分型面的确定---------------------------------------------------------------------6

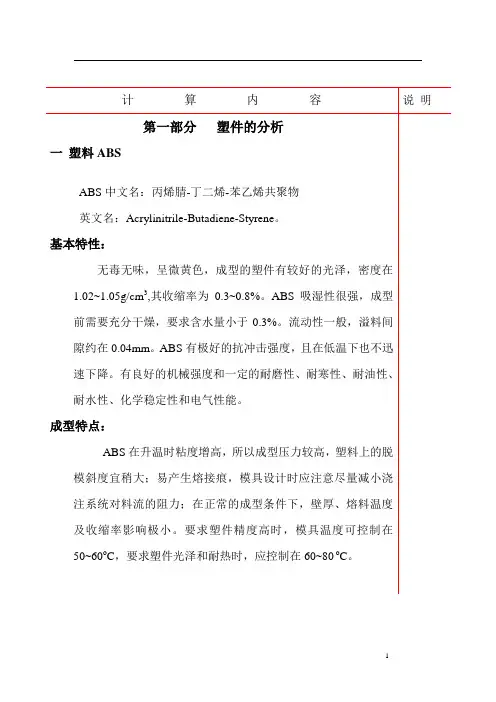

一塑件原材料选用与性能分析 1分析制件材料的使用性能 ABS属热塑性非结晶型塑料，不透明。ABS由丙烯晴、丁二烯、苯乙烯共聚而成的，这三种组分各自的特性，使ABS具有良好的综合力学性能。 ABS无毒、无味，呈微黄色，成型的制件有较好的光泽，密度为1.02~1.05g/cm3。ABS有极良好的机械强度和一定的耐磨性、耐寒性、耐油性、化学稳定性和电气性能。ABS有一定的硬度和尺寸稳定性，易于成型加工，经过调色可配成任何颜色。 2 分析塑料成型工艺性能 ABS属于无定形塑料，流动性中等；升温时黏度增高，所以成型压力较高，故制件的脱模斜度宜稍大；ABS易吸水，成型加工前应进行干燥处理，预热干燥80~100℃，时间2~3h；ABS易产生熔接痕，模具设计时应注意尽量减小浇注系统对料流的阻力。 该产品为某电工产品外壳，要求具有一定的强度、刚度、耐热和耐磨损等性能，中等精度，外表面无瑕疵、美观、性能可靠，同时还必须满足绝缘性。采用ABS材料，产品的使用性能基本能满足要求，但在成型时，要注意选择合理的成型工艺。 二塑件结构与质量分析 1 塑件的尺寸精度分析 从零件图上分析，该零件总体形状为长方形，该零件重要尺寸如：等的尺寸精度为MT2~MT3级（查GB/T 14486-2008中常用材料模塑件尺寸公差登等级选用表），未标注公差的尺寸为自由尺寸，可按MT5级塑料件精度查取公差值（可
查GB/T 14486-2008中模塑件尺寸公差表）。 2 塑件表面质量分析 该塑件是某电工产品外壳，要求外表美观、光洁无毛刺、无缩痕，表面粗糙度可取Ra0.8，而塑件部没有较高的粗糙度要求，模具制造和成型工艺容易保证。 3 塑件结构工艺性分析 此塑件外形为方形壳类零件，腔体为25mm深，壁厚均匀2mm，外形尺寸适中，塑件成型性能良好，脱模斜度选为1°； 4 侧孔和侧凹 该塑件在宽度/长度方向有三个通孔，因此模具设计时必须设置侧向分型抽芯机构。 5 塑件的体积和质量计算 根据零件的三维模型，利用三维软件直接可查询到塑件的体积为：V=31.180cm3 故塑件的质量W=V·ρ＝32.115g（ABS塑料密度按1.03g/cm3） 三注塑成型机的选择 初选注射机规格通常依据注射机允许的最大注射量、锁模力及塑件外观尺寸等因素确定。 1 依据最大注射量初选设备 ①单个塑件体积 V=31.180cm3 ②由于塑件尺寸不大，结合模具设计要求，采用一模两腔，加上浇注系统凝料体积（初步估算约为34cm3） ③塑件成型每次需要注射量：
、 毕业设计 设计题目：矩形上壳罩注射模具的设计班级：模具102班 ） 姓名： 指导教师： 牡丹江大学 机械工程学院 - 2013年4月9日

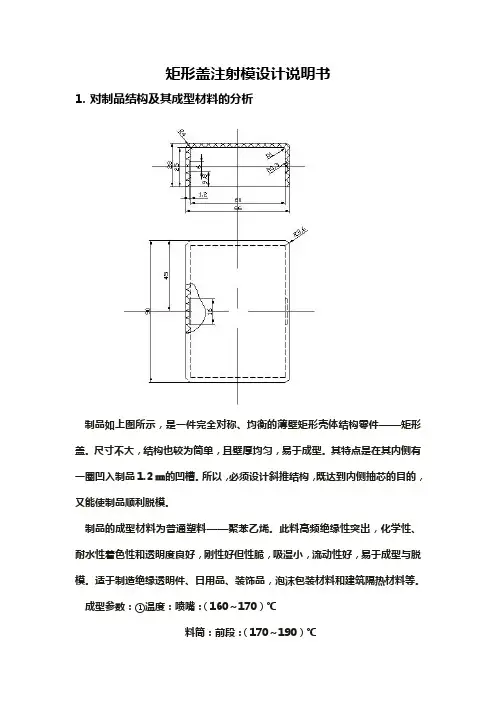

一、设计任务书 1、塑料制品名称：矩形上壳罩 2、塑料原料：ABS 3、生产批量：10万件 4、塑件图：如图1-1a所示为上壳罩的二维图样，如图1-1b为上壳罩的三维图样。、 图1-1a上壳罩的二维图样 ，
图1-1b上壳罩的三维图样 二、塑件的结构工艺性分析： 1.塑件的成型特性： ABS是聚苯乙烯的改性产品，是不透明非结晶型聚合物，无毒、无味，密度为-1.05gcm2。ABS具有突出的力学性能，坚固、坚韧、坚硬；具有一定的化学稳定性和良好的介电性能；具有较好的尺寸稳定性，易于成型和机械加工，成型塑件表面有较好的光泽，经过调色可配成任何颜色，表面可镀铬。其缺点是耐热性差，连续工作温度为70℃左右，热变形温度为93℃左右，但热变形比聚苯乙烯、聚氯乙烯、尼龙等都高；耐候性差，在紫外线作用下易变硬发脆。ABS可采用注射、挤出、可延、吹塑、真空成型、电镀、焊接及表面涂饰等多种成型加工方法。 ABS成型性能如下： （1）易吸水，成型加工前应进行干燥处理，表面光泽要求高的塑件应长时间预热干燥。（2）流动性中等，溢边值为0.04mm左右。 （3）、 （4）壁厚和熔料温度对收缩率影响极小，塑件尺寸精度高。 （5）比热容低，塑化效率高，凝固也快，固成型周期短。 （6）表面粘度对剪切速率的依赖性很强，因此模具设计中大都采用点浇口形式。 （7）顶出力过大或机械加工时塑件表面会留下白色痕迹，脱模斜度易取2°以上。 （8）易产生熔接痕，模具设计时应注意尽量减少浇注系统对料流的阻力。 （9）易采用高料温、高模温、高注射压力成型。在要求塑件精度高时模具温度可控制在50-60℃；而在强调塑件光泽和耐热性时，模具温度应控制在60-80℃。 2.塑件的结构工艺性分析： （1）塑件的尺寸精度分析： ! 该需标注公差的尺寸有?18±、2x ?12+、30±，属于一般精度要求，其他尺寸均为未标注公差的自由尺寸，可按MT5查取公差。表1-2所列为塑件主要尺寸的公差要求。 塑件主要尺寸的公差要求 表1-2
* 目录 1 塑件的工艺性分析 (1) 塑件的分析 (1) 外形尺寸 (1) 精度等级 (1) 脱模斜度 (1) PP的性能分析 (1) 物理性能 (1) % 力学性能 (1) 热性能 (2) 化学稳定性 (2) PP的主要性能指标 (2) PP的注射成型过程及工艺参数 (3) 成型特性 (3) 注塑模工艺条件 (3) PP的注塑工艺参数 (4) @
2 拟定模具的结构形式 (5) 分型面位置的确定 (5) 确定型腔数 (5) 排列方式 (5) 模具结构形式的确定 (6) 注射机型号的确定 (6) 注射量的计算 (6) 浇注系统凝料体积的估算 (6) ^ 选择注射机 (7) 注射机的相关参数校核 (7) 3 浇注系统的设计 (9) 主流道的设计 (9) 主流道尺寸 (9) 主流道衬套形式 (10) 主流凝料体积 (10) 主流道剪切速率校核 (10) · 浇口的设计 (10)
浇口的主要作用： (10) 浇口的形式 (11) 浇口位置的选择 (11) 浇口的尺寸的确定 (12) 冷料穴的设计 (12) 主流道冷料穴的设计 (12) 分流道冷料穴的设计 (12) ~ 分流道的布置形式 (12) 分流道的长度设计 (13) 分流道的当量直径计算 (13) 分流道的截面形状设计 (14) 分流道的截面尺寸计算 (14) 分流道的凝料体积计算 (14) 分流道熔体的剪切速率的校核 (15) 分流道的表面粗糙度和脱模斜度 (15) · 4 成型零件的结构设计和计算 (16) 成型零件的结构设计 (16)
凹模的结构设计 (16) 凸模的结构设计（型芯） (16) 成型零件钢材的选用 (17) 成型零件工作尺寸的计算 (17) 凹模径向尺寸的计算 (17) 凹模深度尺寸的计算 (18) ? 型芯径向尺寸的计算 (18) 型芯高度尺寸的计算 (19) 成型零件尺寸及动模垫板厚度的计算 (19) 凹模侧壁厚度的计算 (19) 承板（动模垫板）厚度的计算 (20) 5 模架的确定 (22) 模架的确定和标准件的选用 (22) 定模座板（350mm×300mm、厚25mm） (22) @ 定模板（型腔固定板）（350mm×250mm、厚60mm） (22) 动模型芯固定板（350mm×250mm、厚25mm） (22) 型芯固定板（350mm×250mm、厚25mm） (22)
瓶盖塑料模具设计 摘要 1 瓶盖塑料模具设计 1.1拟定模具的结构形式 1.1.1 塑件成型工艺性分析 该塑件是一塑料瓶盖，如图1所示，塑件壁厚属薄壁塑件，生产批量大，材料为聚乙烯（PE，在高密度聚乙烯中掺入了部分低密度聚乙烯，改善塑件的柔韧性），成型工艺性很好，可以注射成型。 1.1.2 分型面位置的确定 根据塑件结构形式，分型面选在瓶盖的底平面，如图2所示。 1.1.3 确定型腔数量和排列方式 (1) 型腔数量的确定 该塑件精度要求不高，又是大批大量生产，可以采用一模多腔的形式。考虑到模具制造费用，设备运转费低一些，初定为一模八腔的模具形式。 (2) 型腔排列形式的确定 该塑件有两圈内螺纹，要使螺纹型芯从塑件上脱出，必须设计一套自动螺纹的齿轮传动结构，并且型腔的分布圆直径和齿轮分布圆直径相吻合，若采用一模八腔，型腔分布圆直径就相当大了，这样模具结构尺寸就比较大，加上齿轮传动系统，模具结构复杂，制造费用也很高。但该塑件螺纹的牙型不高，且呈圆弧 形牙，内侧突起与直径的比例约为5.26%（ 6. 266. 26 28-?100% = 5.26%）。因为所用材料为聚乙烯，材料弹性模量比较小，材质硬度不高，课采取强制脱模的方式，这也是注塑厂成型这种类型瓶盖的常用方法。因此本设计采用推件板推出的强制推脱方法，型腔的排列方式采用双列直排，如图2所示。 1.1.4 模具结构形式的确定 从上面分析中可知，本模具拟采用一模八腔，双列直排，推件板推出，流道采用平衡式，浇口采用潜伏式浇口或侧浇口，定模不需要设置分型面，动模部分需要一块型芯固定板和支撑板，因此基本上可确定模具结构形式为A型带推件板的单分型面注射模。 1.1.5 注射机型号的选定 (1) 注射量的计算 通过计算或Pro/E建模分析，塑件质量m 1为2.8g，塑件体积V 1 = ρ 1 m = 91 .0 8.2 = 3.077cm3,流道凝料的
目录 1工艺性能分析和结构方案的确定和所需设备的校核 (1) 1.1工艺性能分析和模具方案的确定 (1) 1.1.1 工艺性能分析 (1) 1.1.2 确定模具结构方案 (2) 1.2注射机型号的选定及校核 (2) 1.2.1 注射量的计算 (2) 1.2.2 锁模力的计算 (3) 1.2.3 选择注射机 (3) 2浇注系统的设计和排溢系统的设计 (4) 2.1主流道的设计 (4) 2.1.1 主流道的设计 (4) 2.1.2 浇口的设计 (4) 2.1.3 分流道的设计 (5) 2.1.4 冷料穴的设计 (6) 2.1.5 排溢系统的设计 (6) 3 成型零部件的设计 (6) 3.1凹模（型腔）的设计 (6)
3.1.1 凹模直径 (7) 3.1.2 凹模深度（圆柱部分） (7) 3.2凸模（型芯）的设计 (8) 3.2.1 凸模径向尺寸 (8) 3.3成型塑件侧面型芯的设计 (8) 4侧抽和抽机构的设计及校核 (10) 4.1浇注系统凝料的脱出 (10) 4.2推出方式的确定 (11) 4.3侧抽零件的设计 (11) 4.3.1 抽芯距S的计算 (11) 4.3.2 斜销有效长度L的计算 (11) 4.3.3 斜销的直径d (11) 4.3.4 斜销长度的计算 (12) 5 模架的设计 (13) 5.1模架的设计和对其的校核 (13) 5.1.1 模架的选择 (13) 5.1.2 定模座板的设计 (13) 5.1.3 侧抽芯滑块的设计 (13) 5.1.4 型芯固定板的设计 (14) 5.1.5 垫板的设计 (14) 5.1.6 垫块的设计和校核 (14)
塑料模具设计课程设计任务书 学院材料科学与工程专业材料成型及控制工程学生姓名学号 设计题目盖 设计依据 原始资料：塑料产品图纸 生产纲领：大批量生产 二、工作项目 1、成型工艺、成型方案的设计 2、设计模具和选择设备的各种必要计算 3、绘制模具装配图，成型零件图及塑件图 4、编写设计说明书（3000字以上） 三、设计应完成的技术文件 1、总装图 1 张，零件图 3 张，产品图 1 张。 2、填写工艺卡片（一份） 3、设计说明书（一份） 四、进度安排（见塑料模具课程设计指导书） 指导教师（签字）： 年月日学院院长（签字）： 年月日
目录 1 塑件的工艺分析，确定方案，设备校核 (1) 1.1 塑件工艺分析，填写工艺卡 (1) 1.1.1 塑件的工艺分析 (1) 1.2 确定模具结构方案 (2) 1.2.1 分型面 (2) 1.2.2 型腔数目的确定 (2) 1.3 选择设备，进行校核 (2) 1.3.1 选择注射机 (2) 1.3.2 设备校核 (2) 2 浇注系统的设计，排溢系统的设计 (4) 2.1 主流道的设计与定位圈的设计 (4) 2.1.1 主流道的设计 (4) 2.1.2 定位圈设计 (4) 2.2 分流道设计 (4) 2.3 冷料穴及浇口设计 (5) 2.3.1 冷料穴的设计 (5) 2.3.2 浇口设计 (5) 3 成型零部件的设计及校核 (6) 3.1 凹模的设计与校核 (6) 3.1.1 凹模直径 (6) 3.1.2 凹模深度 (6) 3.2 凸凹模尺寸 (7) 3.2.1 凸模高度 (8) 3.3 中心距计算 (8) 3.4 模底厚度计算 (8) 3.5 模壁厚度计算 (8) 4 导向机构的设计 (10) 4.1 导向机构的总体设计 (10)
