win10安装cad2004教程
我们知道win10系统最近很火，那么大家知道win10安装cad2004教程吗?下面是店铺整理的win10安装cad2004教程的方法，希望能给大家解答。
win10安装cad2004教程：
第一步：将下载下来的AutoCAD2007压缩包解压，解压后打开安装文件运行安装程序“Setup.exe”开始AutoCAD2007的安装。
第二步：点击“单机安装”按钮。
第三步：点击“安装”。
第四步：接受“安装协议”。
第五步：如图所示，输入“序列号”。
第六步：输入安装信息。
第七步：选择“典型”安装。
第八步：选择需要安装的“可安装工具”。
第九步：配置安装路径。
第十步：开始安装。
第十一步：安装中，等待安装完毕。

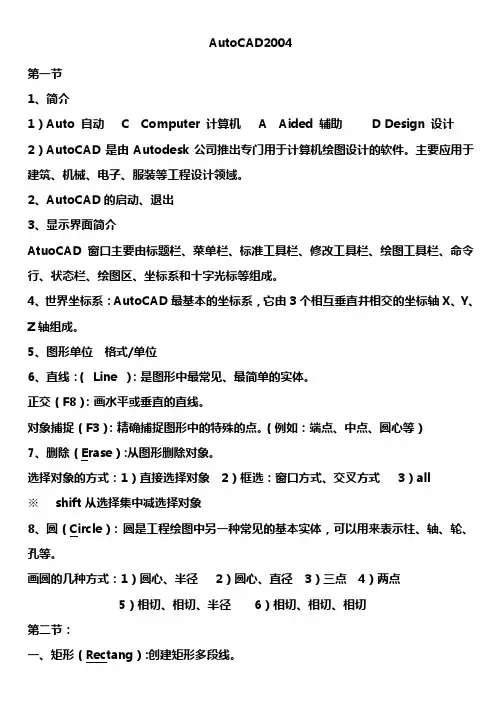

AutoCAD2004
第一节
1、简介
1）Auto 自动 C Computer 计算机 A Aided 辅助 D Design 设计
2）AutoCAD是由Autodesk公司推出专门用于计算机绘图设计的软件。主要应用于建筑、机械、电子、服装等工程设计领域。
2、AutoCAD的启动、退出
3、显示界面简介
AtuoCAD窗口主要由标题栏、菜单栏、标准工具栏、修改工具栏、绘图工具栏、命令行、状态栏、绘图区、坐标系和十字光标等组成。
4、世界坐标系：AutoCAD最基本的坐标系，它由3个相互垂直并相交的坐标轴X、Y、Z轴组成。
5、图形单位 格式/单位
6、直线：（ Line ）：是图形中最常见、最简单的实体。
正交（F8）：画水平或垂直的直线。
对象捕捉（F3）：精确捕捉图形中的特殊的点。（例如：端点、中点、圆心等）
7、删除（Erase）:从图形删除对象。
选择对象的方式：1）直接选择对象 2）框选：窗口方式、交叉方式 3）all
※ shift从选择集中减选择对象
8、圆（Circle）: 圆是工程绘图中另一种常见的基本实体，可以用来表示柱、轴、轮、孔等。
画圆的几种方式：1）圆心、半径 2）圆心、直径 3）三点 4）两点
5）相切、相切、半径 6）相切、相切、相切
第二节：
一、矩形（Rectang）:创建矩形多段线。
1.直角式矩形绘制 2.圆角式矩形绘制（F） 3.倒角式矩形绘制（C） 4.加宽线条的矩形绘制（W） 5.厚度（T）：设置矩形厚度，即Z轴方向的高度
6.标高：确定矩形在三维空间内的基面高度。
其中前三种方法使用比较普遍，后三种方法不经常使用。
二、正多边形(Polygon)（可画出正多边形边数最多为1024条）:创建等边闭合多段线。
1.边长建立正多边形模式（E） 2.中心点、内接于圆的正多边形模式
3.中心点、外切于圆的正多边形模式
cad2004和2007
CAD2004和CAD2007是两个不同版本的计算机辅助设计（CAD）软件。CAD（Computer-Aided Design）是一种利用计算机技术辅助进行设计和绘图的工具。
CAD2004是指AutoCAD 2004，它是由美国Autodesk公司开发的一款经典的CAD软件。AutoCAD 2004于2003年发布，是AutoCAD软件系列的一部分。它提供了广泛的绘图和设计功能，支持2D和3D绘图，并具有丰富的工具和命令集，适用于建筑、机械、电子等领域的设计与绘图工作。
CAD2007是指AutoCAD 2007，也是Autodesk公司开发的一款CAD软件。AutoCAD 2007于2006年发布，是AutoCAD软件系列的后续版本。它在AutoCAD 2004的基础上进行了一些改进和更新，包括性能优化、用户界面改进、新的绘图工具和功能等。AutoCAD 2007也支持2D和3D绘图，并提供了更多的工具和选项，以满足不同设计需求。
从功能和性能上来说，CAD2007相对于CAD2004具有更多的功能和改进。新版本通常会引入更多的工具和技术，以提高用户的工作效率和设计质量。然而，具体使用哪个版本取决于个人的需求和软件授权情况。一些用户可能更喜欢使用CAD2004，因为它在他们的工作流程中已经得到了充分的验证和应用，而另一些用户可能更喜欢使用CAD2007，以享受新功能和改进的体验。
总的来说，CAD2004和CAD2007都是功能强大的CAD软件版本，具有各自的特点和优势。在选择使用哪个版本时，需要考虑个人需求、软件授权和工作流程等因素。
济源职业技术学院
教 案 首 页
课程名称 现代机械制图 课时
主 要 教 学 内 容 时间分配
第二章 AutoCAD 2004界面及常用命令
1 ； AutoCAD简介
2 ； AutoCAD 2004界面介绍
3 ； AutoCAD 2004常用命令
包括新建、打开、保存文件命令，显示缩放、显示平移命令，放弃、重做命令，图层、颜色、线型设置命令等。
45分钟
25分钟
20分钟
教学目的 认识界面、熟悉常用命令
教学重点 常用命令
教学难点
图层、颜色、线型设置命令等。
教学方法 多媒体教学 使用教具
拟留作业
授课总结
济源职业技术学院
授 课 教 案
第二章 AutoCAD 2004界面及常用命令
一、本章重点：
1．掌握ＡutoCAD2004新建、打开、保存文件的基本操作；
2．正确使用显示缩放、显示平移等命令；
3．掌握图层、颜色、线型设置命令基本方法和步骤。
二、本章难点：
1．命令调用；
2．线型设置命令。
三、本章要求：
通过本章的学习，初步了解ＡutoCAD2004的基本规定，深刻认识计算机绘图与手工绘图的不同、能够正确使用绘图命令。
四、本章内容：
§2－1 AutoCAD简介；
计算机辅助设计(Computer Aided Design，简写为CAD)，是指用计算机的计算功能和高效的图形处理能力，对产品进行辅助设计分析、修改和优化。它综合了计算机知识和工程设计知识的成果，并且随着计算机硬件性能和软件功能的不断提高而逐渐完善。
计算机辅助设计技术问世以来，己逐步成为计算机应用学科中一个重要的分支。它的出现使设计人员从繁琐的设计工作中解脱出来，充分发挥自己的创造性，对缩短设计周期、降低成本起到了巨大的作用。
AutoCAD是由美国Autodesk公司于20世纪80年代初为计算机上应用CAD技术而开发的绘图程序软件包，经过不断的完善，已经成为强有力的绘图工具，并在国际上广为流行。
