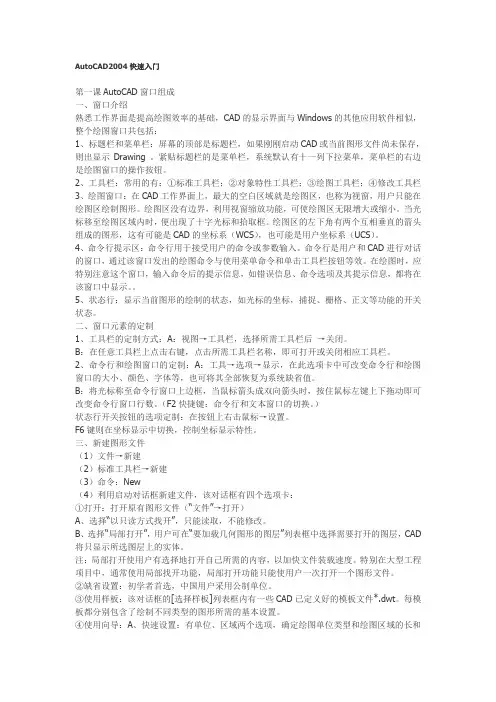

AutoCAD2004快速入门第一课AutoCAD窗口组成一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。
绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。
当光标移至绘图区域内时，便出现了十字光标和拾取框。
绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4、命令行提示区：命令行用于接受用户的命令或参数输入。
命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。
在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后→关闭。
B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。
（F2快捷键：命令行和文本窗口的切换。
）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。

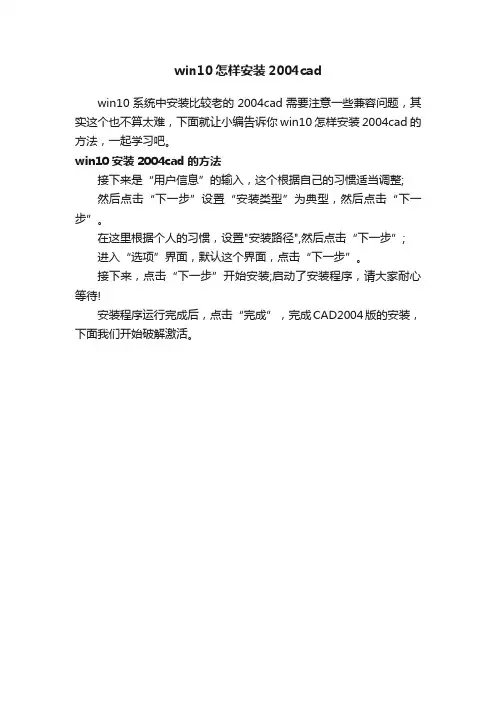

win10怎样安装2004cad
win10系统中安装比较老的2004cad需要注意一些兼容问题，其实这个也不算太难，下面就让小编告诉你win10怎样安装2004cad的方法，一起学习吧。
win10安装2004cad的方法
接下来是“用户信息”的输入，这个根据自己的习惯适当调整;
然后点击“下一步”设置“安装类型”为典型，然后点击“下一步”。
在这里根据个人的习惯，设置"安装路径",然后点击“下一步”;
进入“选项”界面，默认这个界面，点击“下一步”。
接下来，点击“下一步”开始安装;启动了安装程序，请大家耐心等待!
安装程序运行完成后，点击“完成”，完成CAD2004版的安装，下面我们开始破解激活。
2004版本cad在win10中使用的方法步骤下运行的。
2、右击你CAD2004的运行程序图标,点击属性,里面有一个兼容的选择,然后进里面,选定你要兼容的系统,确定,就OK 了。
CAD教程：尺寸标注与编辑1. 标注显示对象测量值、对象之间的距离、角度或特征距指定原点的距离。
提供3种基本标注：长度、半径和角度。
标注可以是水平、垂直、对齐、旋转、坐标、基线、连续、角度或者弧长。
2.标注具有以下元素- 10 - 标注文字、尺寸线、箭头和尺寸界线，对于圆标注还有圆心标记和中心线。
①标注文字：用于指示测量值的字符串。
②尺寸线：用于指示标注的方向和范围。
③箭头：也称为终止符号，显示在尺寸线的两端。
④圆心标记是标记圆或圆弧中心的小十字。
⑤中心线：标记圆或圆弧中心点划线。
3.创建尺寸标注样式选择格式-标注样式，或单击标注工具栏中的标注样式按钮。
标注样式管理器线、符号和箭头、文字、调整、主单位、换算单位、公差。
①线：尺寸线、尺寸界线。
可以设置线型、线宽、颜色。
②符号和箭头：箭头用于选定表示尺寸线端点的箭头外观形式。
箭头大小用于设定箭头相对其它尺寸标注元素的大小。
圆心标记选项用于控制当标注半径和直径尺寸时，中心线和中心标记的外观。
弧长符号选项控制弧长标注中圆弧符号的显示。
③文字：由文字外观、文字位置、文字对齐3个选项组成，用于设置标注文字的格式、位置及对齐方式等特性。
④调整：如果尺寸界线之间没有足够空间来放置箭头和文字，那么首先从尺寸界线中称出：文字不在默认位置上时，将其放置在：标注特性比例：使用全局比例。
⑤主单位：用于设置主单位的格式及精度，同时还可以设置标注文字的前缀和后缀。
线性标注角度标注比例因子：用于确定测量时的缩放系数。
⑥尺寸公差：是实际生产过程中可以变动的数目，可以控制部件所需的精度等级。
公差格式：a无b对称：以相等的正负偏差形式给出。
c极限偏差：选项表示公差以不相等的正负偏差给出。
d极限尺寸：选项表示给出尺寸极限值。

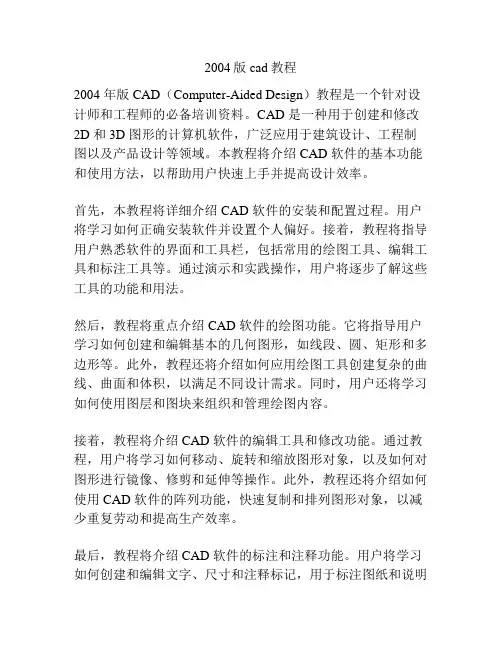

2004版cad教程2004 年版 CAD（Computer-Aided Design）教程是一个针对设计师和工程师的必备培训资料。
CAD 是一种用于创建和修改2D 和 3D 图形的计算机软件，广泛应用于建筑设计、工程制图以及产品设计等领域。
本教程将介绍 CAD 软件的基本功能和使用方法，以帮助用户快速上手并提高设计效率。
首先，本教程将详细介绍 CAD 软件的安装和配置过程。
用户将学习如何正确安装软件并设置个人偏好。
接着，教程将指导用户熟悉软件的界面和工具栏，包括常用的绘图工具、编辑工具和标注工具等。
通过演示和实践操作，用户将逐步了解这些工具的功能和用法。
然后，教程将重点介绍 CAD 软件的绘图功能。
它将指导用户学习如何创建和编辑基本的几何图形，如线段、圆、矩形和多边形等。
此外，教程还将介绍如何应用绘图工具创建复杂的曲线、曲面和体积，以满足不同设计需求。
同时，用户还将学习如何使用图层和图块来组织和管理绘图内容。
接着，教程将介绍 CAD 软件的编辑工具和修改功能。
通过教程，用户将学习如何移动、旋转和缩放图形对象，以及如何对图形进行镜像、修剪和延伸等操作。
此外，教程还将介绍如何使用 CAD 软件的阵列功能，快速复制和排列图形对象，以减少重复劳动和提高生产效率。
最后，教程将介绍 CAD 软件的标注和注释功能。
用户将学习如何创建和编辑文字、尺寸和注释标记，用于标注图纸和说明设计意图。
同时，教程还将介绍如何使用图例和详细图表来清晰表达设计信息，并演示如何生成和打印高质量的设计文档。
总的来说，2004 年版 CAD 教程是一个全面而系统的培训资料，以帮助用户快速掌握 CAD 软件的基本功能和使用方法。
通过学习本教程，用户将能够熟练应用CAD 软件进行设计和制图，并提高设计效率和质量。
无论是初学者还是有一定经验的设计师和工程师，都能从本教程中获得实用而宝贵的知识和技巧。

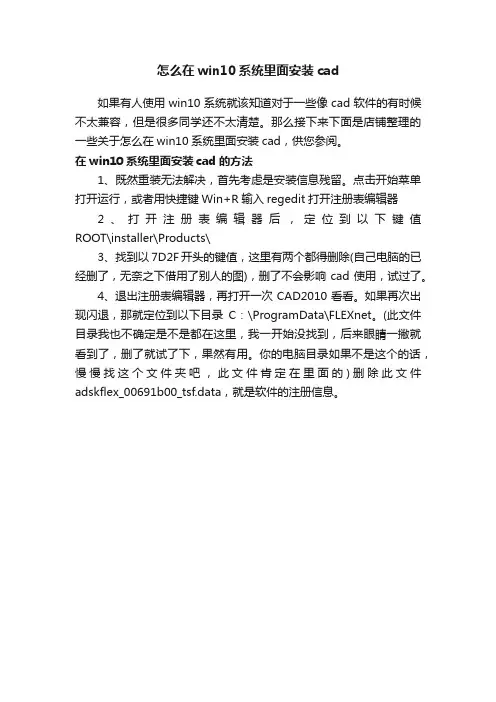

怎么在win10系统里面安装cad
如果有人使用win10系统就该知道对于一些像cad软件的有时候不太兼容，但是很多同学还不太清楚。
那么接下来下面是店铺整理的一些关于怎么在win10系统里面安装cad，供您参阅。
在win10系统里面安装cad的方法
1、既然重装无法解决，首先考虑是安装信息残留。
点击开始菜单打开运行，或者用快捷键Win+R输入regedit打开注册表编辑器
2、打开注册表编辑器后，定位到以下键值ROOT\installer\Products\
3、找到以7D2F开头的键值，这里有两个都得删除(自己电脑的已经删了，无奈之下借用了别人的图)，删了不会影响cad使用，试过了。
4、退出注册表编辑器，再打开一次CAD2010看看。
如果再次出现闪退，那就定位到以下目录C：\ProgramData\FLEXnet。
(此文件目录我也不确定是不是都在这里，我一开始没找到，后来眼睛一撇就看到了，删了就试了下，果然有用。
你的电脑目录如果不是这个的话，慢慢找这个文件夹吧，此文件肯定在里面的)删除此文件adskflex_00691b00_tsf.data，就是软件的注册信息。
win10安装cad2004教程
我们知道win10系统最近很火，那么大家知道win10安装cad2004教程吗?下面是店铺整理的win10安装cad2004教程的方法，希望能给大家解答。
win10安装cad2004教程：
第一步：将下载下来的AutoCAD2007压缩包解压，解压后打开安装文件运行安装程序“Setup.exe”开始AutoCAD2007的安装。
第二步：点击“单机安装”按钮。
第三步：点击“安装”。
第四步：接受“安装协议”。
第五步：如图所示，输入“序列号”。
第六步：输入安装信息。
第七步：选择“典型”安装。
第八步：选择需要安装的“可安装工具”。
第九步：配置安装路径。
第十步：开始安装。
第十一步：安装中，等待安装完毕。
AutoCAD 2004用户操作界面目录（一）操作界面的组成（二）操作界面的调整（一）操作界面的组成AutoCAD 屏幕由六个区域组成标题栏菜单栏工具栏绘图区（文档窗口）命令窗口状态栏标题栏在屏幕的顶部是标题栏（Title bar ），其中显示了软件的名称（AutoCAD 2004），紧接着的是当前打开的文件名。
标题栏图层属性工具条下拉菜单常用及基本工具按钮绘图工具条编辑工具条坐标系图标模型空间布局空间坐标显示命令输入、提示人机交互、对话功能按钮区绘图工作区域若是刚启动AutoCAD，也没有打开任何图形文件，则显示Drawing-n（n为自然数）。
在标题栏的左侧是Windows标准应用程序的控制按钮，单击此按钮，将出现一个下拉式菜单。
在标题栏的右侧有三个按钮，分别为：窗口最小化按钮、还原或最大化按钮和关闭应用程序按钮。
菜单栏紧接着标题栏下面的是菜单栏（Menu bar）。
它提供了AutoCAD的所有的菜单文件，用户只要单击任一主菜单，便可以得到它的一系列的子菜单。
使用菜单进行操作方便快捷。
AutoCAD 2004的菜单更加接近Windows系统的风格。
菜单栏的右边是最小化按钮、还原或最大化按钮以及关闭按钮。
左边是该绘图窗口的控制按钮。
AutoCAD 2004提供的上下文跟踪菜单即右键菜单，可以更加有效地提高工作效率。
如果没有选择实体，则显示AutoCAD的一些基本命令。
工具栏工具栏（Toolbar）是AutoCAD的重要的操作按钮，它包括了AutoCAD中所有的命令。
AutoCAD 2004的工具栏更接近Windows系统风格，显示更为突出，更具有现代风格。
用户可以通过右上角的关闭按钮关闭各个打开的工具栏。
工具栏的位置用户可以通过移动鼠标来确定。
AutoCAD 中的工具栏还有许多种，用户可以根据自己的需要通过View 菜单中的Toolbars…进行子菜单定制，控制是否让它在屏幕上显示。
绘图区AutoCAD 2004的界面上最大的空白窗口便是绘图区，亦称视图窗口。

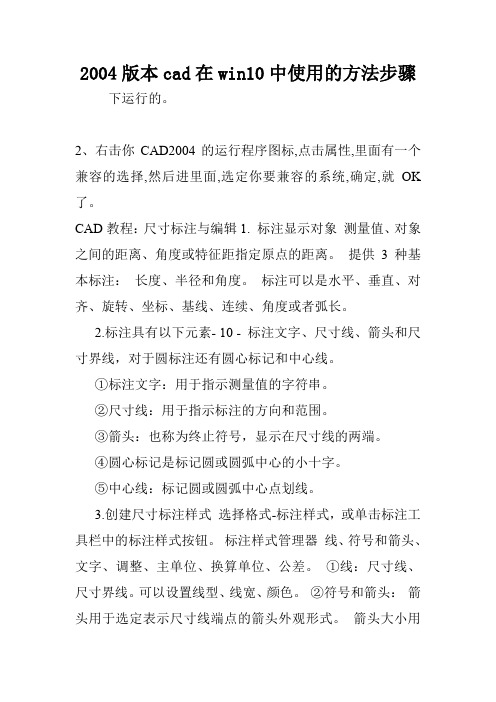

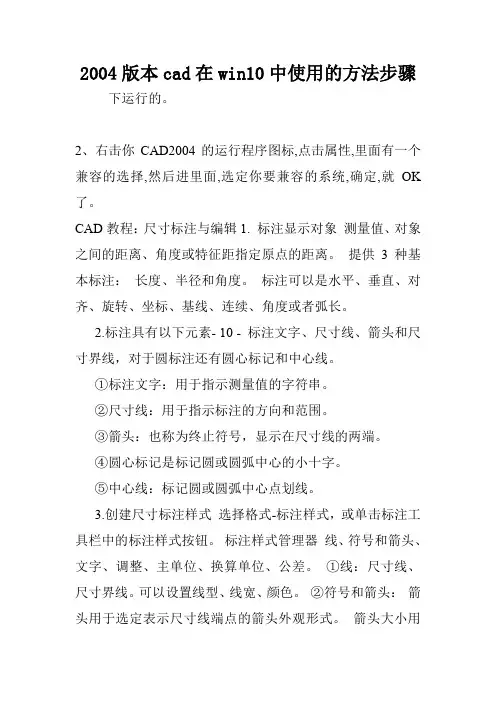

2004版本cad在win10中使用的方法步骤下运行的。
2、右击你CAD2004的运行程序图标,点击属性,里面有一个兼容的选择,然后进里面,选定你要兼容的系统,确定,就OK 了。
CAD教程：尺寸标注与编辑1. 标注显示对象测量值、对象之间的距离、角度或特征距指定原点的距离。
提供3种基本标注：长度、半径和角度。
标注可以是水平、垂直、对齐、旋转、坐标、基线、连续、角度或者弧长。
2.标注具有以下元素- 10 - 标注文字、尺寸线、箭头和尺寸界线，对于圆标注还有圆心标记和中心线。
①标注文字：用于指示测量值的字符串。
②尺寸线：用于指示标注的方向和范围。
③箭头：也称为终止符号，显示在尺寸线的两端。
④圆心标记是标记圆或圆弧中心的小十字。
⑤中心线：标记圆或圆弧中心点划线。
3.创建尺寸标注样式选择格式-标注样式，或单击标注工具栏中的标注样式按钮。
标注样式管理器线、符号和箭头、文字、调整、主单位、换算单位、公差。
①线：尺寸线、尺寸界线。
可以设置线型、线宽、颜色。
②符号和箭头：箭头用于选定表示尺寸线端点的箭头外观形式。
箭头大小用
于设定箭头相对其它尺寸标注元素的大小。
圆心标记选项用于控制当标注半径和直径尺寸时，中心线和中心标记的外观。
弧长符号选项控制弧长标注中圆弧符号的显示。
③文字：由文字外观、文字位置、文字对齐3个选项组成，用于设置标注文字的格式、位置及对齐方式等特性。
④调整：如果尺寸界线之间没有足够空间来放置箭头和文字，那么首先从尺寸界线中称出：文字不在默认位置上时，将其放置在：标注特性比例：使用全局比例。
⑤主单位：用于设置主单位的格式及精度，同时还可以设置标注文字的前缀和后缀。
线性标注角度标注比例因子：用于确定测量时的缩放系数。
⑥尺寸公差：是实际生产过程中可以变动的数目，可以控制部件所需的精度等级。
公差格式：a无b对称：以相等的正负偏差形式给出。
c极限偏差：选项表示公差以不相等的正负偏差给出。
d极限尺寸：选项表示给出尺寸极限值。
f基本尺寸：选项只标注基本尺寸并在基本尺寸四周画一方框。
上偏差用于设定公差的上偏差值，下偏差用于设定公差的下偏差值。
快速引线：qleadr. 多重引线：mleadr. 引线：leadr.。
