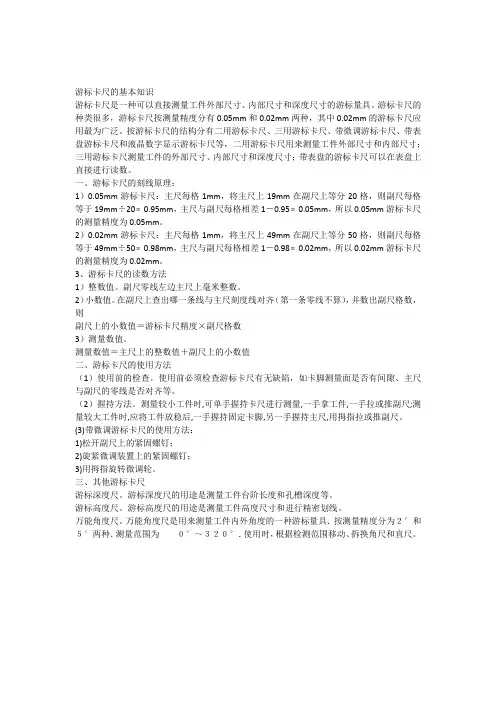

游标卡尺的基本知识
游标卡尺是一种可以直接测量工件外部尺寸、内部尺寸和深度尺寸的游标量具。游标卡尺的种类很多，游标卡尺按测量精度分有0.05mm和0.02mm两种，其中0.02mm的游标卡尺应用最为广泛。按游标卡尺的结构分有二用游标卡尺、三用游标卡尺、带微调游标卡尺、带表盘游标卡尺和液晶数字显示游标卡尺等，二用游标卡尺用来测量工件外部尺寸和内部尺寸；三用游标卡尺测量工件的外部尺寸、内部尺寸和深度尺寸；带表盘的游标卡尺可以在表盘上直接进行读数。
一、游标卡尺的刻线原理：
1）0.05mm游标卡尺：主尺每格1mm，将主尺上19mm在副尺上等分20格，则副尺每格等于19mm÷20﹦0.95mm，主尺与副尺每格相差1－0.95﹦0.05mm，所以0.05mm游标卡尺的测量精度为0.05mm。
2）0.02mm游标卡尺：主尺每格1mm，将主尺上49mm在副尺上等分50格，则副尺每格等于49mm÷50﹦0.98mm，主尺与副尺每格相差1－0.98﹦0.02mm，所以0.02mm游标卡尺的测量精度为0.02mm。
3、游标卡尺的读数方法
1）整数值。副尺零线左边主尺上毫米整数。
2）小数值。在副尺上查出哪一条线与主尺刻度线对齐（第一条零线不算），并数出副尺格数，则
副尺上的小数值＝游标卡尺精度×副尺格数
3）测量数值。
测量数值＝主尺上的整数值＋副尺上的小数值
二、游标卡尺的使用方法
（1）使用前的检查。使用前必须检查游标卡尺有无缺陷，如卡脚测量面是否有间隙、主尺与副尺的零线是否对齐等。
（2）握持方法。测量较小工件时,可单手握持卡尺进行测量,一手拿工件,一手拉或推副尺;测量较大工件时,应将工件放稳后,一手握持固定卡脚,另一手握持主尺,用拇指拉或推副尺。
(3)带微调游标卡尺的使用方法：
1)松开副尺上的紧固螺钉；
2)旋紧微调装置上的紧固螺钉；
3)用拇指旋转微调轮。
三、其他游标卡尺
游标深度尺。游标深度尺的用途是测量工件台阶长度和孔槽深度等。
长度计量基础知识培训讲义
一、认识长度计量
1.1 什么是长度计量
长度计量，也称为长度度量，是指测量物理长度（长度、距离或高度）数量的过程。
1.2 长度计量的应用
• 工程测量：建筑、土木、水利、道路、桥梁、铁路等。
• 医学：计量身高、体重等。
• 生活：衣服尺码、鞋码等。
二、长度单位
2.1 国际标准单位
长度的国际标准单位是米（m），1米等于100厘米或1000毫米。
2.2 常用单位及其换算
• 厘米（cm）：1cm=0.01m
• 毫米（mm）：1mm=0.001m
• 公里（km）：1km=1000m
2.3 其他单位
• 英寸（in）：1in=2.54cm
• 英尺（ft）：1ft=30.48cm
• 码（yd）：1yd=0.9144m
三、长度测量工具
3.1 直尺
直尺是用于测量长度的最基本工具之一。常见的直尺有卷尺、木尺等。直尺的精度应符合标准要求，并经常校准。
3.2 卷尺
卷尺是一种能够测量线性长度的测量工具，通常由印有单位刻度的带和一个可回卷的卷轴组成。常用的卷尺有软尺和钢卷尺。 3.3 游标卡尺
游标卡尺也是一种精确测量长度和间距的工具。它由两个主体部件组成：一个为定位部件，另一个为游标部件。游标卡尺能够精确到0.02毫米，广泛应用于工业和机械制造等领域。
四、长度计量的注意事项
4.1 测量时应注意单位
在进行长度测量时，应注意所用单位，并对测量工具进行校准，确保精度。
4.2 测量时要选择合适的工具
不同类型的测量工具适用于不同的测量对象和场景。应根据具体情况选择合适的工具进行测量。
4.3 测量时应注意减小误差
尽量减小误差，可以采取多次测量并取平均值等方法。此外，还应注意测量环境的影响，如空气湿度、温度等对测量结果的影响。
五、结语
长度计量是我们日常生活和工作中经常用到的一项技能，学习和掌握长度计量基础知识是一项必备技能。本讲义介绍了长度计量的基本知识、单位和常用工具，希望能够为大家提供帮助，提高测量精度和效率。
测量系统分析（MSA）基础知识及操作指导
在进行MSA之前，需要明确测量系统的目标，例如测量系统是否要用于决策、控制过程或产品规范。这将决定需要评估哪些方面的测量系统性能。
主要的MSA指标包括可重复性、再现性和准确性。可重复性是指在相同条件下，同一测量人重复测量同一件物品时，测量结果的一致性。再现性是指在相同条件下，不同测量人重复测量同一件物品时，测量结果的一致性。准确性是指测量结果与真实值之间的偏差，通常通过与已知参考值进行比较来评估。
进行MSA的一种常用方法是通过使用方差分析（ANOVA）来评估测量系统的偏差和变异。这涉及到对多个测量人、多个测量仪器和多个样本进行测量，并使用统计工具来分析数据。ANOVA可以帮助确定是否存在系统误差、测量人和仪器之间的差异以及这些差异对测量结果的影响。
进行MSA时，还需要确保测量系统的稳定性。这意味着测量仪器应该经过校准和维护，以确保其在测量过程中的稳定性和精确性。此外，测量人员也需要受过培训和了解测量程序，以减少人为误差。
基于MSA的结果，可以采取相应措施来改善测量系统的性能。例如，如果发现测量仪器存在较大的偏差，则可能需要调整或更换仪器。如果发现测量人员之间存在较大的差异，则可能需要对其进行培训或重新分配任务。
总之，测量系统分析（MSA）是一个评估测量系统性能的重要工具，可用于确保测量结果的准确性和可靠性。通过对测量系统进行分析和改进，可以提高质量控制和过程改进的效果，进而提高产品或服务的质量。
第三章测量技术的基础知识及光滑工件尺寸的检测(第1讲1学时
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※本节课内容:
测量基础知识简介:
1 . 测量的基本概念.;
2.量块;
3. 随机误差的分布规律及其特性;
4.测量列中随机误差的处理。
要求深刻理解与熟练掌握的重点内容:
测量列中随机误差的处理。
本次课难点:
随机误差的分布规律及其特性。
本次课教学方法:
以多媒体课件为主要手段。
注:要求自学的内容一定要在这一章讲授前布置。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※具体内容的详细教案如下:(加黑字表示板书内容或应有板书的地方
学习指导(见课件
第一节测量的基本概念
对测量的概念作简单的介绍,简要说明一个完整的测量过程应
包含测量对象、计量单位、测量方法、测量精确度(或准确度这
四个要素。
第二节长度和角度计量单位与尺寸传递
一、长度和角度的计量单位
简单介绍我国法定计量单位,说明在几何量测量中,常使用的
单位。
二、尺寸和角度量值传递系统(自学
三、量块
利用教材3-4(见课件对量块的形状、材料、测量面、标称长
度、量块长度、中心长度作简单介绍,说明量块是没有刻度的、形
状为长方形六面体的端面量具。
根据不同的使用要求,量块做成不同的精度等级。
划分量块精度有两种规定:按“级”和按“等”。
注:在这里要介绍按“级”和按“等”使用量块的区别。
量块应按一定的尺寸系列成套生产供应。
注:用表3-1(见课件介绍量块尺寸系列和组合方法。
第三节计量器具的分类及其主要技术指标(自学
第四节测量方法(自学
第五节测量误差与数据处理
注:这一节用课件讲授。
一、测量误差的概述(自学
二、随机误差(用课件讲授
1. 随机误差的分布规律及其特性
注:用教材表3-2 测量数据统计表(见课件和教材图3-9举例说明。
根据概率论,正态分布曲线的数学表达式(见课件
