机械式膨胀螺栓选型计算

本计算的主要依据为《JGJ 145 - 2004 混凝土结构后锚固技术规程》，所采用的膨胀螺栓尺寸

及规格符应合《GB/T 22795 - 2008 混凝土用膨胀锚栓 型式与尺寸》，本计算中采用膨胀螺栓的称呼主

要目的与习惯上的描述一致，在以下计算中可简称为膨胀螺栓或螺栓或锚栓。本计算中所适用的膨胀螺栓主要结构如下图所示。一、主要参数1.1 主要输入条件膨胀螺栓螺杆材质SS304膨胀螺栓螺杆力学性能等级70膨胀螺栓螺杆名义直径 DiaM16mm螺栓计算直径 D16mm

膨胀螺栓名义长度 L175mm螺栓计算面积 As150.3mm2

混凝土强度等级C30螺栓特殊长度 L140.0mm

混凝土的厚度300mm混凝土的厚度300.00mm

膨胀螺栓连接板在混凝土结构表面上的位置及尺寸参数

单个连接板上膨胀螺栓的数量单个连接板螺栓数量2

连接板类型A

根据连接板与混凝土的位置不同，连接板的类型（具体见下简图）Use English Units

一个螺栓四个螺栓

1-A1-B1-D

2-A2-B2-C2-DABCD两个螺栓HELP ME！

螺栓特殊长度输入

1 of 8 Print : 2014-11-28By Yehong膨胀螺栓连接板的设计尺寸B1457.2mm457.2mm

B2203.2mm203.2mm

a1254mm254mm

a2254mm254mm

a3--mmmm

a4--mmmm

S1152.4mm152.4mm

S2--mmmm

C1406.4mm406.4mm

C2406.4mm406.4mm

地震荷载

恒荷载活荷载风荷载水平地震竖向地震

单个连接板设计荷载 N（见右图）45452309365645公斤力

45.445.42309.03655.945.4公斤力

设计地震设防裂度8YES

单个连接板设计荷载组合 N

d（见右图）7027公斤力

设计拉力与锚固地面的夹角 α (o)45o

当前设计荷载组合是否已经包含地震荷载组合Yes

检查数据是否完整YES

最终结果YES

说明： 以上荷载组合根据《GB 5009-2012 建筑结构荷载规范》及《GB 50011-2010 建筑抗震设计规范》

相关条文规定，选取可能的最不利的荷载组合类型，分别按荷载组合数据计算。

根据以上各项荷载组合类别分别计算，产生最大效应时对应的组合是荷载组合五

在本计算过程中产生最大荷载效应时，其荷载组合具体类型如下：

1.2 * (恒荷载 + 0.5 * 活荷载) + 1.4 * 风荷载_Factor * 风荷载 + 1.3 * 水平地震荷载

说明：本页面所显示所有数据为荷载计算是荷载组合五的数据及计算结果，荷载组合如下：

1.2 * (恒荷载 + 0.5 * 活荷载) + 1.4 * 风荷载_Factor * 风荷载 + 1.3 * 水平地震荷载

单个螺栓的设计荷载组合值 F

SD3513.5公斤力Metric

单个螺栓设计荷载 - 拉力设计值 N

SD,024.84KNCurrently Input Using English Units

单个螺栓设计荷载 - 剪力设计值 V

SD,024.84KN

1.2 主要性能参数

螺栓杆体材料抗拉强度标准值 f

stk800 Mpa

螺栓杆体材料屈服强度标准值 f

yk640 Mpa

螺栓锚固有效长度 L160mm4-A4-B4-D

第一种荷载组合

第二种荷载组合

第三种荷载组合

第四种荷载组合第五种荷载组合

第六种荷载组合

第七种荷载组合

第八种荷载组合清除所有计算数据

快速计算所有荷载组合检查输入数据是否完整

2 of 8 Print : 2014-11-28By Yehong锚固连接的安全等级二级重要性系数γ

A1.1

当设计荷载组合包含地震荷载组合时，承载能力调整系数(非地震组合时不考虑)0.85

经安全性系数调整之后单个螺栓设计荷载 - 拉力设计值 N

SD27.33KN

经安全性及地震荷载系数系数调整之后单个螺栓设计荷载 - 剪力设计值 V

SD27.33KN

二、膨胀螺栓及混凝土结构构造检查

构造检查

2.1 螺栓中心至混凝土结构外边缘最小边距C是否符合标准要求YES

满足要求最小边距406.4mm允许最小边距C

min240mm

2.2 混凝土厚度是否满足锚栓所需要的最小厚度的要求YES

满足要求混凝土的厚度300允许最小厚度h

min240mm

2.3 同一连接板上两个螺栓间距离是否满足标准最小值要求NO

不满足要求最小间距152.4mm允许最小间距S

min160mm

存在螺栓群混凝土锥体整体受拉破坏的可能性，需验算螺栓群整体抗拉能力0.15

详见 3.4 考虑混凝土锥体整体拉出时,整体破坏验算(多螺栓整体拉出)

2.4 抗震设计条件下，螺栓有效锚固长度与直径比值是否满足最小规定YES

满足要求允许有效锚固长度与直径比11.9锚固长度与直径比10.0

三、膨胀螺栓及混凝土受拉承载能力验算（承载能力极限状态计算）

3.1. 锚栓受拉钢材破坏计算

本条计算主要根据《JGJ 145 - 2004 混凝土结构后锚固技术规程》第6.1.1、6.1.2条

锚栓钢材破坏受拉承载力标准值 N

Rk,s = As x f

stk120.26KN

锚栓钢材破坏受拉承载力设计值 N

Rd,s =N

Rk,s / r

Rs,N74.01KN

抗震设计时，锚栓钢材破坏受拉承载力设计值 N'Rd,s = ηN,s x NRk,s 74.01KN

判断N

SD是否小于 N

Rd,s ，即锚栓的设计受拉荷载是否小于锚栓钢材破坏受拉承载力设计值YES

满足要求设计荷载效应与材料承载能力的比值0.3693

3.2. 混凝土锥体受拉破坏验算

本条计算主要根据《JGJ 145 混凝土结构后锚固技术规程》6.1.3条

根据螺栓对应参数表可查得理想混凝土锥体破坏承载力标准值N0

RK,c (KN)77.6KN

混凝土锥体破坏时理想临界边距0.5s

CR,N，(s

CR,N = 3h

ef)100mm

混凝土锥体破坏时理想临界边长s

CR,N，(s

CR,N = 3h

ef)200mm

理想化破坏锥体投影面面积A0

C,N = s

CR,N2A0

C,N = s

CR,N240000mm2

根据螺栓及连接板确定的破坏锥体投影面面积A

C,N = (C1 + 1/2 x s

CR,N2) x s

CR,N270480mm2

螺栓至连接板最小边距C对受拉承载力的降低系数φ

s,N=0.7+0.3 x C / C

CR,N1.00

表层混凝土因密集配筋剥离对受拉承载力的降低系φ

re,N=0.5+h

ef / 2001.00

荷载偏心对受拉承载力的降低系数φ

ce,N= 1 / (1 + 2 e

N/S

cr,N)1.00e

N

未裂混凝土对受拉承载力的提高系数 φ

ucr,Nφ

ucr,N1.40

混凝土锥体破坏时受拉承载力标准值N

RK,c = N0

RK,c x A

C,N /A0

C,N x φ

s,N x φ

re,N x φ

ce,N x φ

ucr,N

N

RK,c=191.42

KN

3 of 8 Print : 2014-11-28By Yehong混凝土锥体破坏时受拉承载力设计值 N

Rd,c =N

Rk,c / r

RcN63.808KN

抗震设计时，混凝土锥体破坏时受拉承载力设计值 N'Rd,c = ηN,c x NRd,c 52.548KN

判断N

SD是否小于 N

Rd,c ，即设计受拉荷载是否小于混凝土锥体破坏受拉承载力设计值YES

满足要求设计荷载效应与混凝土锥体破坏破坏承载能力的比值0.5201

3.3 混凝土的劈裂破坏承载力

根据螺栓在混凝土中的位置，检查是否需要进行劈裂破坏承载力计算No

最小边距406.4mm不计算劈裂破坏允许最小边距 C

min240mm

混凝土劈裂破坏时理想破坏体临界边长，sCR,sp = 2hef200mm

混凝土劈裂破坏时理想临界边距（间距），0.5s

CR,sp100mm

劈裂破坏理想化破坏锥体投影面面积A0‘

C,N = s

CR,sp240000mm2

根据连接板确定的劈裂破坏锥体投影面面A

C,sp = (C1 + 1/2 x s

CR,sp2) x s

CR,sp240000mm2

混凝土构件厚度h对劈裂破坏承载力影响系数 φ

h,sp = (h/h

ef)2/3 <≤ 1.50.958

计算劈裂破坏中，混凝土锥体破坏受拉承载力标准值 N'

RK,c = N0

RK,c x AC,sp /A0

C,sp x φs,N x φre,N x φce,N x φucr,N

N'

RK,c=108.64KN

经修正之后混凝土劈裂破坏破坏时受拉承载力标准值N

Rd,sp =N'

Rk,c / φ

h,sp104.06KN

混凝土劈裂破坏时受拉承载力设计值N

Rd,sp =N

Rk,sp / r

Rsp34.688KN

抗震设计时，混凝土劈裂破坏时受拉承载力设计值 NRd,sp =NRk,sp / rRsp28.567KN

判断N

SD是否小于 N

Rd,sp，即设计受拉荷载是否小于混凝土混凝土劈裂破坏受拉承载力设计值YES

满足要求设计荷载效应与混凝土锥体破坏破坏承载能力比值0.9567

3.4. 考虑混凝土锥体的螺栓群整体拉出时, 整体破坏验算(多螺栓整体拉出)

是否考虑X方向的混凝土锥体整体拉出破坏(多螺栓整体拉出)YES

是否考虑Y方向的混凝土锥体整体拉出破坏(多螺栓整体拉出)NO

混凝土锥体多螺栓整体拉出时，X方向的破坏长度798.8mm

混凝土锥体多螺栓整体拉出时，Y方向的破坏长度--mm

混凝土多螺栓整体拉出破坏时理想破坏体临界边长，X方向632.4mm

混凝土多螺栓整体拉出破坏时理想破坏体临界边长，Y方向480mm

根据螺栓对应参数表可查得理想混凝土锥体破坏承载力标准值N0RK,c (KN)155.2KN

混凝土锥体破坏时理想临界边距100mm

混凝土锥体破坏时理想临界边长--mm

理想化破坏锥体投影面面积A0C,N = sCR,N2303552mm2

根据螺栓及连接板确定的破坏锥体投影面面积383424mm2

螺栓至连接板最小边距C对受拉承载力的降低系数1.208

表层混凝土因密集配筋剥离对受拉承载力的降低系数1

荷载偏心对受拉承载力的降低系数1

未裂混凝土对受拉承载力的提高系数 φucr,N1.4

混凝土锥体破坏时受拉承载力标准值

331.54KN

混凝土锥体破坏时受拉承载力设计值 NRd,c =NRk,c / rRcN110.51KN

抗震设计时，混凝土锥体破坏时受拉承载力设计值 N'Rd,c = ηN,c x NRd,c 91.01KN

判断NSD是否小于 NRd,c ，即设计受拉荷载是否小于混凝土锥体破坏受拉承载力设计值Yes

满足要求设计荷载效应与混凝土锥体破坏破坏承载能力的比值0

.1501

插入行删除行

4 of 8 Print : 2014-11-28By Yehong

合集下载

膨胀螺栓规格重量表

膨胀螺栓规格重量表

膨胀螺栓规格重量表

膨胀螺栓规格重量表

膨胀螺栓的规格和重量取决于膨胀螺栓的型号和直径，以及使用的场景和条件。以下是一些常见膨胀螺栓的规格和重量列表:

- M8 膨胀螺栓：直径为 8 毫米，长度为 65 毫米，重量约为 2.5

千克。

- M10 膨胀螺栓：直径为 10 毫米，长度为 75 毫米，重量约为3.2 千克。

- M12 膨胀螺栓：直径为 12 毫米，长度为 85 毫米，重量约为3.8 千克。

- M16 膨胀螺栓：直径为 16 毫米，长度为 100 毫米，重量约为

5.5 千克。

- M20 膨胀螺栓：直径为 20 毫米，长度为 120 毫米，重量约为

7.5 千克。

需要注意的是，这些规格和重量只是大致的估计，实际重量可能会因为不同的膨胀螺栓型号、直径、长度、使用场景等因素而有所不同。此外，膨胀螺栓的重量也不应该是选择膨胀螺栓的唯一标准，还需要考虑膨胀螺栓的强度和可靠性等因素。

m14膨胀螺栓拉拔值

m14膨胀螺栓拉拔值

m14膨胀螺栓拉拔值

摘要：

1.膨胀螺栓的定义和用途

2.膨胀螺栓拉拔值的定义和计算方法

3.影响膨胀螺栓拉拔值的因素

4.膨胀螺栓拉拔值的实验方法和标准

5.膨胀螺栓拉拔值在实际工程中的应用

正文：

膨胀螺栓，又称膨胀螺丝，是一种常见的紧固件，主要用于将两个物体连接在一起。它的特点是可以在螺纹连接的部位产生膨胀，从而提高连接的紧密度。膨胀螺栓拉拔值，是指在一定的拉力下，膨胀螺栓能够产生的拉拔力矩。

膨胀螺栓拉拔值的计算方法是：拉拔值=拉力×力臂。其中，拉力是指施加在膨胀螺栓上的拉力，力臂是指膨胀螺栓的螺纹部分的有效长度。

影响膨胀螺栓拉拔值的因素主要有：螺栓的材料、螺栓的直径、螺纹的类型、施加的拉力等。一般来说，螺栓的材料越好，直径越大，螺纹的类型越紧密，施加的拉力越大，膨胀螺栓的拉拔值就越大。

膨胀螺栓拉拔值的实验方法和标准主要参考我国的GB/T 3098.1-2010《紧固件机械性能 螺栓、螺钉和螺母》标准。实验方法主要包括拉力实验和拉拔实验，通过实验可以得到膨胀螺栓的拉拔值。

在实际工程中，膨胀螺栓拉拔值的应用主要体现在以下几个方面：一是用于确定膨胀螺栓的规格，二是用于评估膨胀螺栓的连接强度，三是用于选择合适的膨胀螺栓。

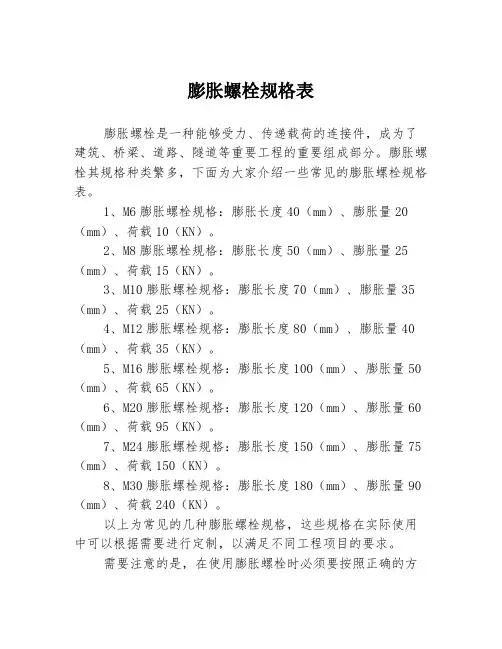

膨胀螺栓规格表
