常见膨胀螺栓规格表

膨胀螺栓规格表：规格有如下种类：6*60 6*65 6*80 6*1008*60 8*70 8*80 8*100 8*120 8*15010*80 10*90 10*100 10*120 10*150 10*180 10*20012*80 12*90 12*100 12*110 12*120 12*150 12*18012*20014*100 14*120 14*150 14*180 14*20016*120 16*150 16*180 16*200 16*25018*150 18*180 18*20020*150 20*180 20*200 20*25022*150 22*180 22*200 22*25024*150 24*200 24*250 24*300根据品牌不同略有差异！膨胀螺栓，是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比，例如：标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800x0.8=640MPa。

性能等级4.6级的膨胀螺栓，其含义是：1、膨胀螺栓材质公称抗拉强度达400MPa级；2、膨胀螺栓材质的屈强比值为0.6；3、膨胀螺栓材质的公称屈服强度达400×0.6=240MPa级膨胀螺栓性能等级的含义是国际通用的标准，相同性能等级的膨胀螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

注意事项1、打孔深度：具体施工中深度最好还是比膨胀管的长度深5毫米左右。

只要大于或等于了膨胀管的长度，那留在地下的内膨胀螺栓的长度等于或小于膨胀管的长度。

2、内膨胀螺栓对地面的要求当然是越硬越好，这也要看你需要固定的物件受力情况。

安装在混泥土中(C13-15)的受力强度是在砖体中的五倍。

膨胀螺栓规格表：规格有如下种类：6*60 6*65 6*80 6*1008*60 8*70 8*80 8*100 8*120 8*15010*80 10*90 10*100 10*120 10*150 10*180 10*20012*80 12*90 12*100 12*110 12*120 12*150 12*18012*20014*100 14*120 14*150 14*180 14*20016*120 16*150 16*180 16*200 16*25018*150 18*180 18*20020*150 20*180 20*200 20*25022*150 22*180 22*200 22*25024*150 24*200 24*250 24*300根据品牌不同略有差异！膨胀螺栓，是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比，例如：标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800x0.8=640MPa。

性能等级4.6级的膨胀螺栓，其含义是：1、膨胀螺栓材质公称抗拉强度达400MPa级；2、膨胀螺栓材质的屈强比值为0.6；3、膨胀螺栓材质的公称屈服强度达400×0.6=240MPa级膨胀螺栓性能等级的含义是国际通用的标准，相同性能等级的膨胀螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

注意事项1、打孔深度：具体施工中深度最好还是比膨胀管的长度深5毫米左右。

只要大于或等于了膨胀管的长度，那留在地下的内膨胀螺栓的长度等于或小于膨胀管的长度。

2、内膨胀螺栓对地面的要求当然是越硬越好，这也要看你需要固定的物件受力情况。

安装在混泥土中(C13-15)的受力强度是在砖体中的五倍。

膨胀螺栓规格表1. 引言膨胀螺栓是一种常用的紧固件，广泛应用于建筑、桥梁、机械设备等领域。

本文档旨在提供膨胀螺栓的规格表，包括螺纹尺寸、材料、耐力和抗拉强度等参数，以便用户选择最适合其使用场景的膨胀螺栓。

2. 规格表以下是常见膨胀螺栓的规格表：规格螺纹尺寸（mm）材料耐力（N）抗拉强度（N）M66x40镀锌钢20004000M88x50不锈钢30005000M1010x60黄铜40006000M1212x70铝合金50007000M1616x90碳钢60008000M2020x110不锈钢70009000M2424x130镀锌钢8000100003. 规格说明3.1 螺纹尺寸膨胀螺栓的螺纹尺寸是指螺栓的直径和长度。

在规格表中，螺纹尺寸以“直径 x 长度”的格式标记，例如“M6 6x40”表示直径为6mm，长度为40mm的膨胀螺栓。

3.2 材料膨胀螺栓常用的材料有镀锌钢、不锈钢、黄铜、铝合金和碳钢等。

不同的材料具有不同的特性，例如耐腐蚀性、强度和重量等，用户可根据实际需求选择适合的材料类型。

3.3 耐力膨胀螺栓的耐力是指螺栓在承受力的作用下可以保持的最大载荷。

耐力的单位为牛顿（N）。

在规格表中，耐力数值表示了膨胀螺栓在规定条件下的最大受力能力。

3.4 抗拉强度膨胀螺栓的抗拉强度是指螺栓在受拉状态下能够承受的最大力。

抗拉强度的单位也为牛顿（N）。

规格表中的抗拉强度数据表示了螺栓的最大受力能力。

4. 使用建议在选择膨胀螺栓时，需要考虑实际应用场景和需求。

以下是一些建议：1.确定所需的螺纹尺寸：根据使用场景和连接件的要求，选择合适的螺纹尺寸。

2.了解材料特性：不同的材料具有不同的特性，例如抗腐蚀性、强度和重量等，根据实际需求选择合适的材料类型。

3.确定承受的最大载荷：根据实际应用场景和需要承受的力量，选择符合要求的膨胀螺栓耐力和抗拉强度。

4.使用规格表作为参考：以上规格表提供了一些常见的膨胀螺栓规格，用户可以根据实际需求进行选择。

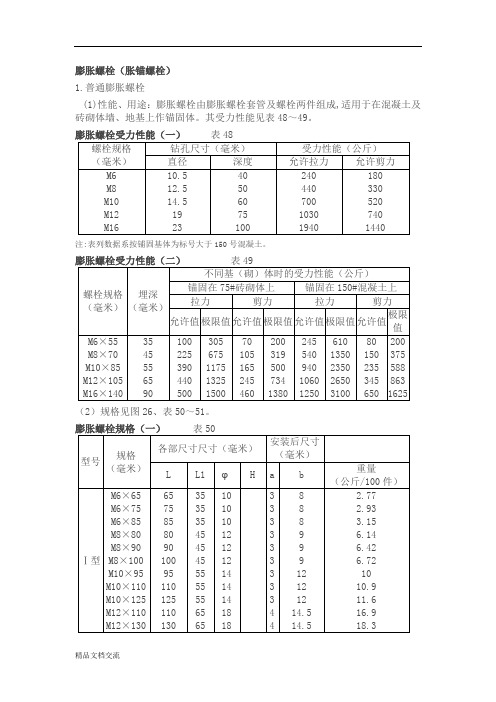

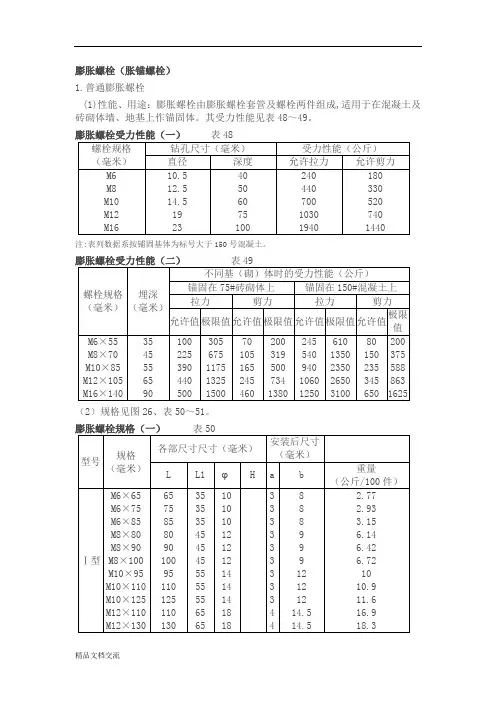

膨胀螺栓（胀锚螺栓）
1.普通膨胀螺栓
(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

注:表列数据系按铺固基体为标号大于150号混凝土。

、表50～51。

（2）规格见图26
表51
根据墙体实际情况选用不同膨胀螺丝。

一般有以下几种6*60、6*80、6*120、6*150。

6*60：总长60 mm，套管长45 mm、直径8 mm、壁厚0.7 mm、表面是镀彩锌；螺杆长60 mm、直径6 mm、螺纹的部分35 mm、底部杆锤8mm的圆锥形，表面是镀彩锌；螺母外径10 mm的八角形、厚度5 mm、表面是镀白锌；垫片外径13 mm、厚度1mm、内径6 mm、表面镀白锌；弹片是外径9 mm、内径6 mm、厚度1.6 mm圆环。

6*80：总长80 mm，套管长65 mm、直径8 mm、壁厚0.7 mm、表面是镀彩锌；螺杆长、螺母、垫片、弹片同上。

6*120：总长120mm，套管长105mm、直径8 mm、壁厚0.7 mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。

6*150：总长150mm，套管长135mm、直径8 mm、壁厚0.7 mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50膨胀螺栓规格（二）表51Re:化学螺栓化学螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍, 计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。

化学螺栓锚固技术属于后加固技术。

近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。

一、1、化学螺栓的组成：化学螺栓由化学胶管、螺杆、垫圈及螺母组成。

螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。

化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。

2、化学螺栓的有关参数钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。

在打孔时，钻孔深度的控制尤为重要。

如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。

锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。

锚固厚度：锚固厚度等于被锚固物体的厚度。

如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。

边距：是指锚栓轴线至构件自由边缘的距离。

膨胀螺栓规格重量表
膨胀螺栓的规格和重量取决于使用的材料和直径。

以下是一些常见材料的膨胀螺栓规格和重量:
- 碳钢膨胀螺栓：通常使用 M8、M10、M12 和 M14 直径的膨胀螺栓，每根重量通常在 2.5 至 4 公斤之间。

- 不锈钢膨胀螺栓：通常使用 M8、M10、M12 和 M14 直径的膨胀螺栓，每根重量通常在 3 至 5 公斤之间。

- 铝合金膨胀螺栓：通常使用 M6、M8、M10 和 M12 直径的膨胀螺栓，每根重量通常在 1.5 至 3 公斤之间。

- 铜膨胀螺栓：通常使用 M6、M8、M10 和 M12 直径的膨胀螺栓，每根重量通常在 1 至 2 公斤之间。

需要注意的是，膨胀螺栓的重量并不总是和直径成正比，因为它还受到材料厚度、螺母和垫圈等因素的影响。

如果您需要确定具体的膨胀螺栓规格和重量，请咨询制造商或专业人员。

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于c15混凝土。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50膨胀螺栓规格（二）表51YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于≥C15混凝土中）规格型号；净截面（mm2）；抗拉力设计值（KN）；抗剪力设计值（KN）YG1-M10 ；42.2 ；7.17 ； 4.94YG1-M12 ；64.6 ；10.98 ；7.56YG1-M16 ；123.6 ；21.01 ；14.46YG1-M20 ；201.2 ；34.20 ；23.54YG2，3-M16 ；144.1（201）；24.50 ；16.86（23.52）YG2，3-M20 ；225.2（314）；38.28 ；26.35（36.74）YG3-M12 ；76.3 ；12.97 ；8.93YG3-M24 ；324.3 ；55.13 ；37.94YG3-M30 ；518.9 ；88.21 ；60.71YG3-M36 ；759.5 ；129.12 ；88.86注：1.括号内为YG2型2.锚固于C10混凝土中的膨胀螺栓，应按表中值再乘以0.75折减系数3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。

4.YG0型未列入。

用途：YG1型：锚固承受静荷载的支承件，如安装电缆支架等；YG2型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；YG3型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；（与YG2型的安装方式不同）分单胀管式和双胀管式。

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓：(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50M10×95 M10×110 M10×125 M12×110 M12×130 M12×150 M16×150 M16×17595110125110130150150175555555656565909014141418181822223334444412121214.514.514.519191010.911.616.918.319.637.240.4Ⅱ型M10×150M10×175M10×200M12×150M12×200M12×250M16×200M16×250M16×30015017520015020025020025030055555565656590909014141418181822222288810101013131333344444412121214.514.514.51919191314.215.42023.727.44460.567膨胀螺栓规格（二）表51规格（毫米）埋深（毫米）钻孔直径（毫米）规格（毫米）埋深（毫米）钻孔直径（毫米）M5×45 M6×55 M8×70 M10×85 M12×105 M14×12525354555657581012141618M16×140M18×155M20×170M22×185M24×200M27×21590155120135150155222628323538YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于≥C15混凝土中）规格型号；净截面（mm2）；抗拉力设计值（KN）；抗剪力设计值（KN）YG1-M10 ； 42.2 ； 7.17 ； 4.94YG1-M12 ； 64.6 ； 10.98 ； 7.56YG1-M16 ； 123.6 ； 21.01 ； 14.46YG1-M20 ； 201.2 ； 34.20 ； 23.54YG2，3-M16 ；144.1（201）； 24.50 ； 16.86（23.52）YG2，3-M20 ；225.2（314）； 38.28 ； 26.35（36.74）YG3-M12 ； 76.3 ； 12.97 ； 8.93YG3-M24 ； 324.3 ； 55.13 ； 37.94YG3-M30 ； 518.9 ； 88.21 ； 60.71YG3-M36 ； 759.5 ； 129.12 ； 88.86注：1.括号内为YG2型2.锚固于C10混凝土中的膨胀螺栓，应按表中值再乘以0.75折减系数3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。

膨胀螺栓尺寸规格表膨胀螺栓是一种常用的连接元件，其特点是能够在孔内膨胀，增加与孔壁的摩擦力，从而实现紧固的效果。

膨胀螺栓尺寸规格表提供了不同尺寸规格的膨胀螺栓，以便用户根据实际需求选择合适的螺栓进行使用。

1. 膨胀螺栓的基本结构膨胀螺栓由螺杆、膨胀体和螺母组成。

螺杆是膨胀螺栓的主体，通常由高强度钢制成，具有耐腐蚀性和耐高温性能。

膨胀体位于螺杆的一端，由橡胶、塑料等材料制成，能够在膨胀时填满孔内，并与孔壁形成紧密的摩擦连接。

螺母用于固定膨胀螺栓在连接件上。

2. 膨胀螺栓尺寸规格表下表列出了常见的膨胀螺栓尺寸规格，包括螺杆的直径、长度以及螺母的规格。

这些规格表提供了用户选择适合特定应用场景的膨胀螺栓的依据。

螺杆直径（mm）螺杆长度（mm）螺母规格6 40 M68 50 M810 60 M1012 80 M1216 100 M1620 120 M203. 如何选择合适的膨胀螺栓选择合适的膨胀螺栓应考虑以下几个因素：3.1 载荷要求根据实际应用场景的载荷要求，选取膨胀螺栓的直径和长度。

通常在设计选择时需要考虑载荷、力矩、工作环境等因素，确保膨胀螺栓能够正常工作。

3.2 孔径尺寸膨胀螺栓需要与孔壁摩擦连接，因此孔径尺寸需要与螺杆直径相匹配。

在使用膨胀螺栓之前，必须先钻孔并确保孔径适合膨胀螺栓。

3.3 工作环境要求根据工作环境的特殊要求，如高温、腐蚀等，选择耐高温或耐腐蚀性能好的膨胀螺栓。

4. 膨胀螺栓的安装步骤以下是膨胀螺栓的一般安装步骤：1.使用电钻钻孔，孔径要与膨胀螺栓直径相匹配。

2.将膨胀体滑进孔内，确保螺栓留在孔外以方便插入。

3.将螺栓插入孔内，通过旋转螺母将膨胀体螺栓固定在连接件上。

4.最后，适量旋紧螺母，以达到所需的紧固效果。

5. 注意事项在选择和使用膨胀螺栓时，应注意以下事项：•选择合适的膨胀螺栓尺寸和材料，以满足实际应用需求。

•在安装过程中，确保孔径大小和深度与膨胀螺栓要求相匹配。

•膨胀螺栓安装后，要进行定期的检查和维护，确保其正常工作。
