常见膨胀螺栓规格表

膨胀螺栓规格表：规格有如下种类：6*60 6*65 6*80 6*1008*60 8*70 8*80 8*100 8*120 8*15010*80 10*90 10*100 10*120 10*150 10*180 10*20012*80 12*90 12*100 12*110 12*120 12*150 12*18012*20014*100 14*120 14*150 14*180 14*20016*120 16*150 16*180 16*200 16*25018*150 18*180 18*20020*150 20*180 20*200 20*25022*150 22*180 22*200 22*25024*150 24*200 24*250 24*300根据品牌不同略有差异！膨胀螺栓，是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比，例如：标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800x0.8=640MPa。

性能等级4.6级的膨胀螺栓，其含义是：1、膨胀螺栓材质公称抗拉强度达400MPa级；2、膨胀螺栓材质的屈强比值为0.6；3、膨胀螺栓材质的公称屈服强度达400×0.6=240MPa级膨胀螺栓性能等级的含义是国际通用的标准，相同性能等级的膨胀螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

注意事项1、打孔深度：具体施工中深度最好还是比膨胀管的长度深5毫米左右。

只要大于或等于了膨胀管的长度，那留在地下的内膨胀螺栓的长度等于或小于膨胀管的长度。

2、内膨胀螺栓对地面的要求当然是越硬越好，这也要看你需要固定的物件受力情况。

安装在混泥土中(C13-15)的受力强度是在砖体中的五倍。

膨胀螺栓规格表：规格有如下种类：6*60 6*65 6*80 6*1008*60 8*70 8*80 8*100 8*120 8*15010*80 10*90 10*100 10*120 10*150 10*180 10*20012*80 12*90 12*100 12*110 12*120 12*150 12*18012*20014*100 14*120 14*150 14*180 14*20016*120 16*150 16*180 16*200 16*25018*150 18*180 18*20020*150 20*180 20*200 20*25022*150 22*180 22*200 22*25024*150 24*200 24*250 24*300根据品牌不同略有差异！膨胀螺栓，是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比，例如：标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800x0.8=640MPa。

性能等级4.6级的膨胀螺栓，其含义是：1、膨胀螺栓材质公称抗拉强度达400MPa级；2、膨胀螺栓材质的屈强比值为0.6；3、膨胀螺栓材质的公称屈服强度达400×0.6=240MPa级膨胀螺栓性能等级的含义是国际通用的标准，相同性能等级的膨胀螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

注意事项1、打孔深度：具体施工中深度最好还是比膨胀管的长度深5毫米左右。

只要大于或等于了膨胀管的长度，那留在地下的内膨胀螺栓的长度等于或小于膨胀管的长度。

2、内膨胀螺栓对地面的要求当然是越硬越好，这也要看你需要固定的物件受力情况。

安装在混泥土中(C13-15)的受力强度是在砖体中的五倍。

膨胀螺栓规格重量表
膨胀螺栓的规格和重量取决于其使用场景和所需的承载能力。

以下是一些常见膨胀螺栓的规格和重量:
- M10 膨胀螺栓：重量约为 2.5 克/枚，直径为 10 毫米，长度约为 80 毫米。

- M12 膨胀螺栓：重量约为 3.2 克/枚，直径为 12 毫米，长度约为 90 毫米。

- M16 膨胀螺栓：重量约为 6.8 克/枚，直径为 16 毫米，长度约为 110 毫米。

- M20 膨胀螺栓：重量约为 10.5 克/枚，直径为 20 毫米，长度约为 150 毫米。

需要注意的是，这些重量仅供参考，实际重量可能会因品牌、型号、制造工艺等因素而有所不同。

同时，膨胀螺栓的重量并不是其主要承载能力，而是取决于其承载力度和安装方式等因素。

在选择膨胀螺栓时，应根据实际需要和承载力度进行选择，以确保其承载能力足够。

膨胀螺栓规格表1. 引言膨胀螺栓是一种常用的紧固件，广泛应用于建筑、桥梁、机械设备等领域。

本文档旨在提供膨胀螺栓的规格表，包括螺纹尺寸、材料、耐力和抗拉强度等参数，以便用户选择最适合其使用场景的膨胀螺栓。

2. 规格表以下是常见膨胀螺栓的规格表：规格螺纹尺寸（mm）材料耐力（N）抗拉强度（N）M66x40镀锌钢20004000M88x50不锈钢30005000M1010x60黄铜40006000M1212x70铝合金50007000M1616x90碳钢60008000M2020x110不锈钢70009000M2424x130镀锌钢8000100003. 规格说明3.1 螺纹尺寸膨胀螺栓的螺纹尺寸是指螺栓的直径和长度。

在规格表中，螺纹尺寸以“直径 x 长度”的格式标记，例如“M6 6x40”表示直径为6mm，长度为40mm的膨胀螺栓。

3.2 材料膨胀螺栓常用的材料有镀锌钢、不锈钢、黄铜、铝合金和碳钢等。

不同的材料具有不同的特性，例如耐腐蚀性、强度和重量等，用户可根据实际需求选择适合的材料类型。

3.3 耐力膨胀螺栓的耐力是指螺栓在承受力的作用下可以保持的最大载荷。

耐力的单位为牛顿（N）。

在规格表中，耐力数值表示了膨胀螺栓在规定条件下的最大受力能力。

3.4 抗拉强度膨胀螺栓的抗拉强度是指螺栓在受拉状态下能够承受的最大力。

抗拉强度的单位也为牛顿（N）。

规格表中的抗拉强度数据表示了螺栓的最大受力能力。

4. 使用建议在选择膨胀螺栓时，需要考虑实际应用场景和需求。

以下是一些建议：1.确定所需的螺纹尺寸：根据使用场景和连接件的要求，选择合适的螺纹尺寸。

2.了解材料特性：不同的材料具有不同的特性，例如抗腐蚀性、强度和重量等，根据实际需求选择合适的材料类型。

3.确定承受的最大载荷：根据实际应用场景和需要承受的力量，选择符合要求的膨胀螺栓耐力和抗拉强度。

4.使用规格表作为参考：以上规格表提供了一些常见的膨胀螺栓规格，用户可以根据实际需求进行选择。

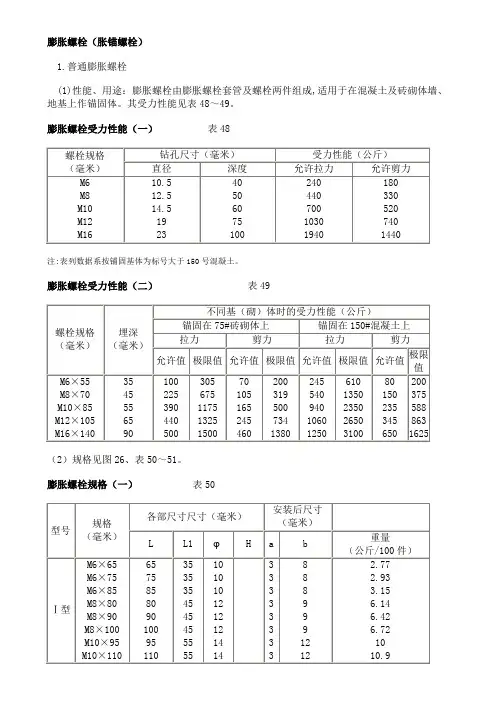

膨胀螺栓规格表—普通膨胀螺栓
1、性能、用途：膨胀螺栓由螺栓套管及螺栓两件组成，适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48、表49。

表48 膨胀螺栓受力性能（一）
螺栓规格（mm）
钻孔尺寸（mm）受力性能（公斤）
直径深度允许拉力允许剪力
M6 10.5 40 240 180 M8 12.5 50 440 330 M10 14.5 60 700 520 M12 19 75 1030 740 M16 23 100 1940 1440 注：表列数据系按锚固基体为标号大于150号混凝土。

表49 膨胀螺栓受力性能（二）
螺栓规格（mm）
埋深
（mm）
不同基（砌）体时的受力性能（公斤）
锚固在75#砖砌体上锚固在150#砖砌体上
拉力剪力拉力剪力允许
值
极限
值
允许
值
极限
值
允许
值
极限
值
允许
值
极限
值
M6×55 35 1 45 610 80 200 M8×7 5 319 54
M10×85 55 39 1175 165 5 5 588 M12×1 50 345 863 M16×14 00 650 1625
1 / 1。

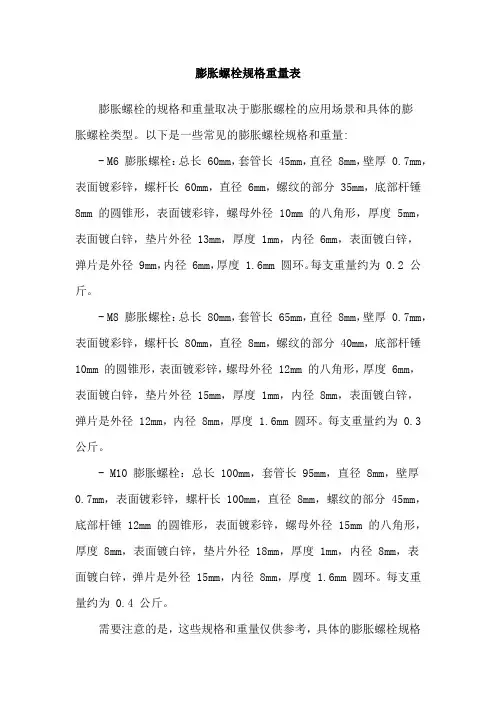

膨胀螺栓规格重量表膨胀螺栓的规格和重量取决于膨胀螺栓的应用场景和具体的膨胀螺栓类型。

以下是一些常见的膨胀螺栓规格和重量:- M6 膨胀螺栓：总长 60mm，套管长 45mm，直径 8mm，壁厚 0.7mm，表面镀彩锌，螺杆长 60mm，直径 6mm，螺纹的部分 35mm，底部杆锤8mm 的圆锥形，表面镀彩锌，螺母外径 10mm 的八角形，厚度 5mm，表面镀白锌，垫片外径 13mm，厚度 1mm，内径 6mm，表面镀白锌，弹片是外径 9mm，内径 6mm，厚度 1.6mm 圆环。

每支重量约为 0.2 公斤。

- M8 膨胀螺栓：总长 80mm，套管长 65mm，直径 8mm，壁厚 0.7mm，表面镀彩锌，螺杆长 80mm，直径 8mm，螺纹的部分 40mm，底部杆锤10mm 的圆锥形，表面镀彩锌，螺母外径 12mm 的八角形，厚度 6mm，表面镀白锌，垫片外径 15mm，厚度 1mm，内径 8mm，表面镀白锌，弹片是外径 12mm，内径 8mm，厚度 1.6mm 圆环。

每支重量约为 0.3 公斤。

- M10 膨胀螺栓：总长 100mm，套管长 95mm，直径 8mm，壁厚0.7mm，表面镀彩锌，螺杆长 100mm，直径 8mm，螺纹的部分 45mm，底部杆锤 12mm 的圆锥形，表面镀彩锌，螺母外径 15mm 的八角形，厚度 8mm，表面镀白锌，垫片外径 18mm，厚度 1mm，内径 8mm，表面镀白锌，弹片是外径 15mm，内径 8mm，厚度 1.6mm 圆环。

每支重量约为 0.4 公斤。

需要注意的是，这些规格和重量仅供参考，具体的膨胀螺栓规格和重量可能会因应用场景和品牌而异。

如果您需要购买膨胀螺栓，建议在购买前咨询卖家或查阅相关的产品手册或说明书。
