科维全站仪TKS-202R后方交会操作入门

第一节 全站仪的结构组成和基本操作方法

数字化测图的关键仪器是电子全站仪。它具有功能强、精度高、用途广和使用方便、快捷等特点，备受欢迎。

目前，世界各国生产的全站仪品种、规格、型号繁多，并朝着自动化、智能化的方向发展，如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。但无论哪一种规格型号，其中最主要的几种指标是：测程、测角精度、测距精度、存点数量。(图5-1)为南方测绘公司的全站仪系列产品。

各种全站仪的基本操作上略有不同。但基本原理和主要功能基本相同。本章将以拓普康电子全站仪为例，介绍全站仪的有关知识。

一、 GTS—332电子全站仪的组成

GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成，主要技术指标是：单棱鏡测程3km，测角精度±2″，测距精度（±2mm+2ppm•D），野外测量最多能存8000个点，能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。全站仪的各部件名称如(图5-2)。

基本操作方法

全站仪的安置操作（对中、整平、瞄准等）与经纬仪基本相同，所不同的是，全站仪有一操作键盘和显示屏（图5-3），通过观测和键盘的操作，会在显示屏上显示出各种数据。

1、键盘操作

各种操作键的功能见(表5-1)。按POWER键打开电源开关后，可直接进入角度测量，如按 键或 键可进行距离测量或坐标测量，若按MENU键，将进入菜单测量模式。

操作键 表5-1

键 名称 功 能

POWER 电源 电源开关

星键 1．显示屏对比度 2．十字丝照明 3．背景光

4．倾斜改正 5．设置大气改正和棱镜常数

坐标测量键 坐标测量模式

距离测量键 距离测量模式

ANG 角度测量键 角度测量模式

MENU 菜单键 在菜单角模式和之间切换，在菜单角模式下可设应用测量与照明调节、仪器系统误差改正

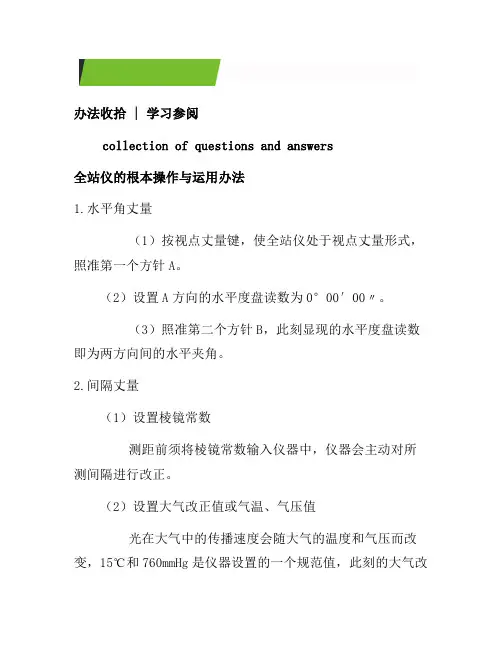

办法收拾 | 学习参阅

collection of questions and answers

全站仪的根本操作与运用办法

1.水平角丈量

（1）按视点丈量键，使全站仪处于视点丈量形式，照准第一个方针A。

（2）设置A方向的水平度盘读数为0°00′00〃。

（3）照准第二个方针B，此刻显现的水平度盘读数即为两方向间的水平夹角。

2.间隔丈量

（1）设置棱镜常数

测距前须将棱镜常数输入仪器中，仪器会主动对所测间隔进行改正。

（2）设置大气改正值或气温、气压值

光在大气中的传播速度会随大气的温度和气压而改变，15℃和760mmHg是仪器设置的一个规范值，此刻的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会主动核算大气改正值（也可直接输入大气改正值），并对测距成果进行改正。

（3）量仪器高、棱镜高并输入全站仪。

（4）间隔丈量

照准方针棱镜中心，按测距键，间隔丈量开端，测距完结时显现斜距、平距、高差。

全站仪的测距形式有精测形式、盯梢形式、粗测形式三种。精测形式是最常用的测距形式，丈量时刻约2.5S，最小显现单位1mm；盯梢形式，常用于盯梢移动方针或放样时接连测距，最小显现一般为1cm，每次测距时刻约0.3S；粗测形式，丈量时刻约0.7S，最小显现单位1cm或1mm。在间隔丈量或坐标丈量时，可按测距形式（MODE）键挑选不同的测距形式。

应留意，有些类型的全站仪在间隔丈量时不能设定仪器高和棱镜高，显现的高差值是全站仪横轴中心与棱镜中心的高差。

全站仪3.坐标丈量

（1）设定测站点的三维坐标。 （2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会主动核算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

（5）量仪器高、棱镜高并输入全站仪。

学习文档 仅供参考 全站仪详细使用方法？

最好能举个例，例如：假设图纸上已知道T1点座标是〔X轴10000Y轴10000〕 T2点座标是〔X轴50Y轴50〕 T3点座标是〔X轴9000Y轴10000〕，现在别人在地面上提供T1、T2点座标给你，要你用全站仪在地面上把T3点的座标打出来！如何使用全站仪操作呢？希望懂的详细点告诉一下！最好一步一步的操作说出来龙，谢谢了

最正确答案

利用放样便可，步骤是这样的：首先在放样中建一个文件夹，在坐标输入中把T1,T2,T3坐标输进去，然后把仪器架在T1或T2上。假设架在T1上，接下来在，进行测站设置，把T1设为测站，则T2为后视点，然后在放样中输入T3或在列表中查找出T3坐标，摁下确定键，就会显示角度度数，旋转至0度左右，用微调螺旋调制0度0分0秒，然后把棱镜放到望远镜方向上，摁下测距，出现负多少就向后退多少，反之相反。直至到达你要的精度，便是T3所在点

用全站仪的坐标放样即可。步骤如下，进入全站仪的放样界面，〔品牌不一样的仪器进入的方法也不一样，不过全站仪都有坐标放样功能，多找一下就OK了〕。进入坐标放样界面有测站设置、后视点设置、放样等界面，首先你按下测站设置，界面会出现X、Y、Z，相对应把T1点的坐标输进去，按下确认键，就会回到坐标放样界面，在按下后视点，也会出现X/Y/Z，在吧T2点的坐标想对应的输进去，在案下确认键。全站仪会在次回到坐标放样界面，按下放样，输入T3的坐标，会出现方位角和距离，按下确认会出现一个角度，将此角度转为0°，将棱镜放在此方向上按下测距，会出现一个距离，+的就是向前，-的相反。直到为0时，此时棱镜下的点就是T3点。

二、全站仪的功能介绍

1、角度测量〔angle observation〕

〔1〕功能：可进行水平角、竖直角的测量。

〔2〕方法：与经纬仪相同，假设要测出水平角∠ AOB ，则：

1〕当精度要求不高时：

全站仪操作⽅法详解

⽤全站仪进⾏⼯程施⼯放样

⼀全站仪使⽤⽅法介绍1 全站仪介绍

全站型电⼦速测仪简称全站仪，它是⼀种可以同时进⾏⾓度（⽔平⾓、竖直⾓）测量、距离（斜距、平距、⾼差）测量和数据处理，由机械、光学、电⼦元件组合⽽成的测量仪器。由于只需⼀次安置，仪器便可以完成测站上所有的测量⼯作，故被称为“全站仪”。

全站仪上半部分包含有测量的四⼤光电系统，即⽔平⾓测量系统、竖直⾓测量系统、⽔平补偿系统和测距系统。通过键盘可以输⼊操作指令、数据和设置参数。以上各系统通过I/O接⼝接⼊总线与微处理机联系起来。

微处理机（CPU）是全站仪的核⼼部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进⾏测量⼯作，执⾏测量过程中的检核和数据传输、处理、显⽰、储存等⼯作，保证整个光电测量⼯作有条不紊地进⾏。输⼊输出设备是与外部设备连接的装置（接⼝），输⼊输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

⽬前，世界上许多著名的测绘仪器⽣产⼚商均⽣产有各种型号的全站仪。不同型号的全站仪，其具体操作⽅法会有较⼤的差异。下⾯简要介绍全站仪的基本操作与使⽤⽅法。2 全站仪的操作与使⽤

2.1. 全站仪的基本操作与使⽤⽅法

（1）测量前的准备⼯作1）电池的安装（注意：测量前电池需充⾜电）

①把电池盒底部的导块插⼊装电池的导孔。

②按电池盒的顶部直⾄听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择⼀点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和⽔平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转⼀周（望远镜处于盘左，当物镜穿过⽔平⾯时），竖直度盘指标即已设置。随即听见⼀声鸣响，并显⽰出竖直⾓。

②⽔平度盘指标设置。

松开⽔平制动螺旋，旋转照准部360，⽔平度盘指标即⾃动设置。随即⼀声鸣响，同时显⽰⽔平⾓。⾄此，竖直度盘和⽔平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。4）调焦与照准⽬标。
