水准仪校正水准仪校正一、引言水准仪是一种用于测量地面高程差异的仪器，广泛应用于土木工程、建筑工程和测量工程等领域。
水准仪的准确性对于保证工程质量和可持续发展至关重要。
因此，定期对水准仪进行校正是必不可少的工作。
本文将介绍水准仪校正的基本原理、流程和注意事项。
二、水准仪校正原理水准仪校正的目的是通过调整水准仪的参数，使其符合国家或行业标准。
水准仪常见的校正参数有：灵敏度、轴线误差、气泡刻度和零位误差等。
校正的基本原理是将水准仪放置于平稳的基准面上，通过比较读数和已知高程值的差异，确定需要调整的参数，并进行相应调整。
三、水准仪校正流程1. 准备工作：清洁水准仪的外部表面，并检查仪器各部分是否完好无损。
确保仪器平稳放置于水准基准面上，并保持仪器和基准面之间的接触牢固。
2. 轴线误差校正：轴线误差是指水准仪在自身轴线上进行水平测量时的误差。
校正时，首先将水准仪在基准面上放置好，记录下读数。
然后将水准仪180度翻转，再次记录读数。
通过计算两次读数的平均值，确定轴线误差，并进行调整。
3. 灵敏度校正：灵敏度是指水准仪在测量过程中对高程差异的反应程度。
校正时，选择不同高程点，并记录下对应的仪器读数。
根据已知高程差异和仪器读数的差异，确定灵敏度，并进行调整。
4. 气泡刻度校正：气泡刻度是指水准仪上的气泡在仪器水平时的位置。
校正时，将仪器调整至水平状态，并记录气泡位置。
通过比较实际气泡位置和理论气泡位置，确定气泡刻度，并进行调整。
5. 零位误差校正：零位误差是指水准仪在零位读数时的偏差。
校正时，将水准仪放置于已知高程点上，并记录读数。
通过计算读数和已知高程之间的差异，确定零位误差，并进行调整。
6. 定期检查：校正完成后，应进行定期检查以保证水准仪的准确性。
检查频率根据具体使用情况而定，一般建议每三个月进行一次检查。
四、水准仪校正注意事项1. 校正环境：水准仪校正应在平稳、无风、无振动的环境中进行。
避免阳光直射和雨水侵入。
水准仪的检查及校正1.仪器的外观检查望远镜旋转是否灵活、均匀；制动、微动螺旋及脚螺旋是否可靠，望远镜视场中的十字丝及目标能否调清晰，三脚架是否牢固。
2.圆水准器轴平行于仪器竖轴的检验与校正检查方法：摆好仪器把圆水准气泡调居中，就转动仪器180度后，看圆水准气泡是否还居中，居中是好不居中就要校正校正方法：就是架好仪器后，把圆水准气泡调居中，就转动仪器180度这时圆水准气泡肯定不居中，就先稍松圆水准器底部中央的固定螺丝，再拨动圆水准器的校正螺丝，使气泡往中心移动原本偏离的一半，然后就用角螺旋调气泡居中，然后就转180度，看圆水准气泡是否还居中，不居中就要重复划线部分，直至怎么转都居中。
3.十字丝横丝垂直于仪器竖轴的检验与校正检查方法:架好仪器后调好仪器后，用十字丝交点瞄准明显一点目标，转动微调螺旋，使十字丝左右移动，若目标点始终不离开横丝，说明是好的，否则就要校正校正方法：旋下十字丝分划板护罩，用螺丝刀松开十字丝分划板的固定螺丝，转动分划板，使目标与横丝重合，如此反复检校，直至满足要求为止，最后将固定螺丝旋紧，并旋上护罩。
4.管水准器轴平行于视准轴的检验与校正(也就是常说的i角)检查方法:就是在相距80米的A、B两点，等距中间架好仪器后分别读数a1、b1;然后在距A点附近3米处架好仪器后，再分别读取a2、b2;然后计算两点高差h1=a1-b1（这个在中为正确高差），h2=a2-b2(这个存在一定误差的)，计算高差之差，△h=h2-h1，计算i角公式：i=△h×p(一个常数)÷S(AB间距)=△h×206265÷80, 式中p=206265,若i﹥20时就要校正校正方法：旋转微倾螺旋，将十字丝横丝对到A点尺正确读数a2’=a2-△h,这时原来居中的管水准气泡会偏离中央位置，在保持读数不变的条件下，用校正针拨动管水准器上、下两个校正螺丝，使偏离的管水准气泡居中；注意：拨动上、下两校正螺丝前，应先稍旋松左右两个校正螺丝，且上、下两个校正螺丝在校正时应遵循“先松后紧”的规则，也就是要抬高管水准器的一端，应先松开上面的校正螺丝，让出了一定空隙，然后再旋进下面的校正螺丝，校正完毕，再旋紧，如此反复验校，直至i≤20为止。
描述自动安平水准仪的使用步骤1. 引言1.1 概述自动安平水准仪是一种用于测量地面高程的专业仪器，它通过使用先进的激光或电子技术，能够快速、精确地进行高程测量。
该仪器在土木工程、建筑施工、道路勘测等领域有着广泛的应用。
本文将详细介绍自动安平水准仪的使用步骤，帮助读者了解如何正确操作该仪器并获取准确可靠的测量结果。
1.2 文章结构本文将分为五个主要部分进行介绍。
第一部分是引言，我们将介绍自动安平水准仪的概述、文章结构和目的。
第二部分将对自动安平水准仪进行简单介绍，包括其定义和原理以及主要组成部分和应用领域。
第三部分是重点，我们将详细描述使用自动安平水准仪的步骤，包括设备准备、校准仪器以及设置目标点和基准点等内容。
第四部分将介绍数据采集与处理方法，包括如何采集测量数据以及如何进行数据处理和校正，并最后生成水平曲线图或报告。
最后一部分是结论，我们将总结使用步骤和注意事项，并评价自动安平水准仪的优势与应用前景。
1.3 目的本文的目的是为读者提供关于自动安平水准仪的全面介绍，帮助读者了解自动安平水准仪的原理、组成部分以及应用领域。
同时，我们将重点讲解使用自动安平水准仪的步骤以及数据采集与处理方法，旨在帮助读者正确操作该仪器并获得准确可靠的测量结果。
最后，我们将对自动安平水准仪进行评价与展望，探讨其潜力和未来发展前景。
通过本文的阅读，读者将能够全面了解和掌握自动安平水准仪的使用方法，并在实际工作中运用和应用该仪器。
2. 自动安平水准仪简介2.1 定义和原理自动安平水准仪是一种用于测量垂直方向高差的精密仪器。
它利用光学原理和电子技术，通过测量目标点与基准点之间的光线高度差来确定水平面的变化，并计算出垂直方向上的高差值。
2.2 主要组成部分自动安平水准仪主要由以下组成部分构成：- 望远镜：用于观察目标点和参考点。
- 自动调平装置：通过检测并自动调整仪器的水平位置，确保其稳定性和精确性。
- 线性传感器：用于测量望远镜相对于基准点的高度变化。

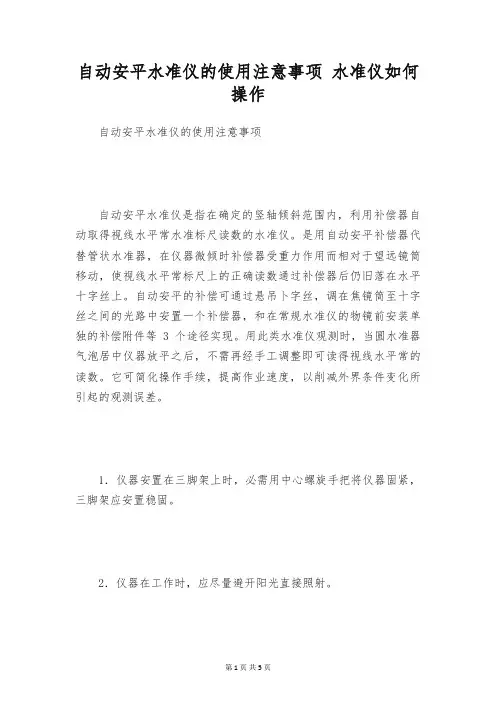

自动安平水准仪的使用注意事项水准仪如何操作自动安平水准仪的使用注意事项自动安平水准仪是指在确定的竖轴倾斜范围内，利用补偿器自动取得视线水平常水准标尺读数的水准仪。
是用自动安平补偿器代替管状水准器，在仪器微倾时补偿器受重力作用而相对于望远镜筒移动，使视线水平常标尺上的正确读数通过补偿器后仍旧落在水平十字丝上。
自动安平的补偿可通过悬吊卜字丝，调在焦镜筒至十字丝之间的光路中安置一个补偿器，和在常规水准仪的物镜前安装单独的补偿附件等3个途径实现。
用此类水准仪观测时，当圆水准器气泡居中仪器放平之后，不需再经手工调整即可读得视线水平常的读数。
它可简化操作手续，提高作业速度，以削减外界条件变化所引起的观测误差。
1．仪器安置在三脚架上时，必需用中心螺旋手把将仪器固紧，三脚架应安置稳固。
2．仪器在工作时，应尽量避开阳光直接照射。
3．若仪器长期未经使用，在测量前应检查一下补偿器是否失灵，可转动脚螺旋，如警告指示窗两端能分别显现红色，反转脚螺旋时窗口内红色能够除去并显现绿色，说明补偿器摇摆快捷，阻尼器无卡死，可进行测量。
4．观测过程中应随时注意望远镜视场中的警告颜色，小窗中呈绿色时表明自动补偿器处于补偿工作范围内，可以进行测量。
任意一端显现红色时都应重新安平仪器后再进行观测5．测量结束后，用软毛刷拂去仪器上的灰尘，望远镜的光学零件表面不得用手或硬物直接触碰，以防油污或擦伤。
6．仪器使用过后应放入仪器箱内，并保存在干燥通风的房间内。
7. 仪器在长途运输过程中，应使用外包装箱，并应实行防震防潮措施。
水准仪是建立水平视线测定地面两点间高差的仪器，其原理是依据水准测量原理来测量地面点间高差。
水准仪可以应用于地震水准测量、建筑工程测量、变形及沉降监测与矿山测量、大型机器安装、工具加工测量和精密工程测量等。
设备的紧要部件有望远镜、管水准器或补偿器、垂直轴、基座、脚螺旋，其使用方法可以简单概括为安置、粗平、瞄准、精平、读数五个步骤。

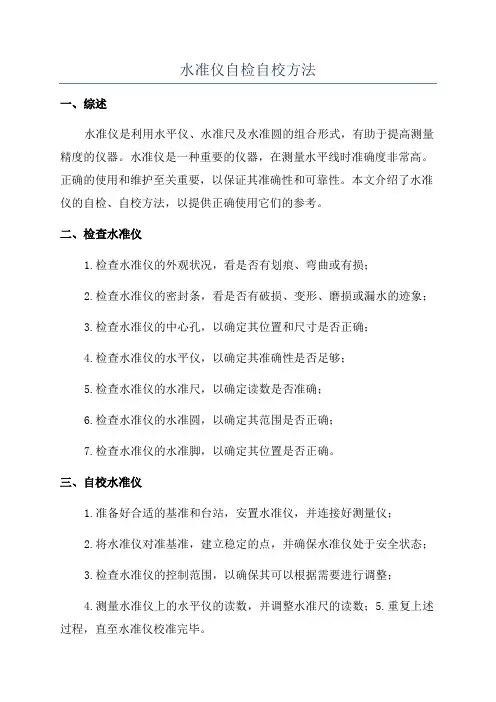

水准仪自检自校方法
一、综述
水准仪是利用水平仪、水准尺及水准圆的组合形式，有助于提高测量精度的仪器。
水准仪是一种重要的仪器，在测量水平线时准确度非常高。
正确的使用和维护至关重要，以保证其准确性和可靠性。
本文介绍了水准仪的自检、自校方法，以提供正确使用它们的参考。
二、检查水准仪
1.检查水准仪的外观状况，看是否有划痕、弯曲或有损；
2.检查水准仪的密封条，看是否有破损、变形、磨损或漏水的迹象；
3.检查水准仪的中心孔，以确定其位置和尺寸是否正确；
4.检查水准仪的水平仪，以确定其准确性是否足够；
5.检查水准仪的水准尺，以确定读数是否准确；
6.检查水准仪的水准圆，以确定其范围是否正确；
7.检查水准仪的水准脚，以确定其位置是否正确。
三、自校水准仪
1.准备好合适的基准和台站，安置水准仪，并连接好测量仪；
2.将水准仪对准基准，建立稳定的点，并确保水准仪处于安全状态；
3.检查水准仪的控制范围，以确保其可以根据需要进行调整；
4.测量水准仪上的水平仪的读数，并调整水准尺的读数；
5.重复上述过程，直至水准仪校准完毕。
四、总结
通过上述步骤，可以确保水准仪的准确性和可靠性。

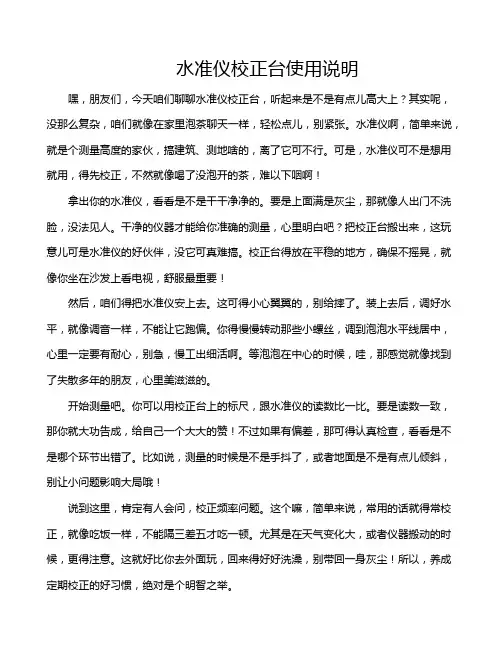

水准仪校正台使用说明嘿，朋友们，今天咱们聊聊水准仪校正台，听起来是不是有点儿高大上？其实呢，没那么复杂，咱们就像在家里泡茶聊天一样，轻松点儿，别紧张。
水准仪啊，简单来说，就是个测量高度的家伙，搞建筑、测地啥的，离了它可不行。
可是，水准仪可不是想用就用，得先校正，不然就像喝了没泡开的茶，难以下咽啊！拿出你的水准仪，看看是不是干干净净的。
要是上面满是灰尘，那就像人出门不洗脸，没法见人。
干净的仪器才能给你准确的测量，心里明白吧？把校正台搬出来，这玩意儿可是水准仪的好伙伴，没它可真难搞。
校正台得放在平稳的地方，确保不摇晃，就像你坐在沙发上看电视，舒服最重要！然后，咱们得把水准仪安上去。
这可得小心翼翼的，别给摔了。
装上去后，调好水平，就像调音一样，不能让它跑偏。
你得慢慢转动那些小螺丝，调到泡泡水平线居中，心里一定要有耐心，别急，慢工出细活啊。
等泡泡在中心的时候，哇，那感觉就像找到了失散多年的朋友，心里美滋滋的。
开始测量吧。
你可以用校正台上的标尺，跟水准仪的读数比一比。
要是读数一致，那你就大功告成，给自己一个大大的赞！不过如果有偏差，那可得认真检查，看看是不是哪个环节出错了。
比如说，测量的时候是不是手抖了，或者地面是不是有点儿倾斜，别让小问题影响大局哦！说到这里，肯定有人会问，校正频率问题。
这个嘛，简单来说，常用的话就得常校正，就像吃饭一样，不能隔三差五才吃一顿。
尤其是在天气变化大，或者仪器搬动的时候，更得注意。
这就好比你去外面玩，回来得好好洗澡，别带回一身灰尘！所以，养成定期校正的好习惯，绝对是个明智之举。
使用校正台的时候，不要怕麻烦，想想做蛋糕的过程，虽然步骤多，但每一步都是为了更美味的成果。
调整好后，你可以记下数据，方便下次对照。
这样才能做到心中有数，避免下次再出错，简直就是聪明人做的事嘛！哈哈。
使用完毕，别忘了把水准仪和校正台收好哦，别让它们在那儿“流浪”。
就像书本一样，归位后才能继续发挥作用。
仪器需要呵护，才能更好地为你服务。

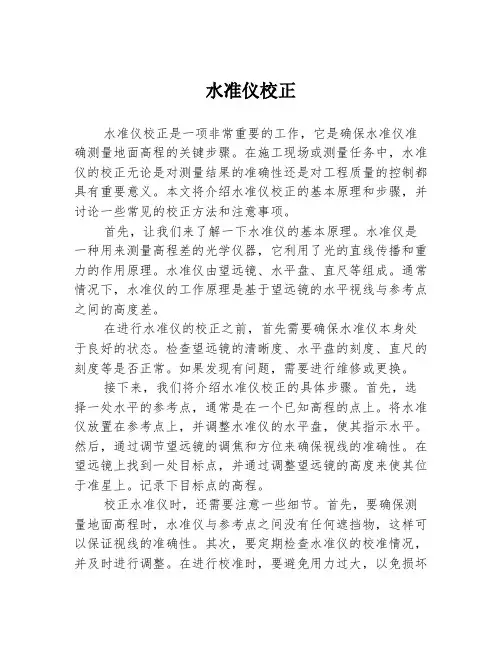

水准仪校正水准仪校正是一项非常重要的工作，它是确保水准仪准确测量地面高程的关键步骤。
在施工现场或测量任务中，水准仪的校正无论是对测量结果的准确性还是对工程质量的控制都具有重要意义。
本文将介绍水准仪校正的基本原理和步骤，并讨论一些常见的校正方法和注意事项。
首先，让我们来了解一下水准仪的基本原理。
水准仪是一种用来测量高程差的光学仪器，它利用了光的直线传播和重力的作用原理。
水准仪由望远镜、水平盘、直尺等组成。
通常情况下，水准仪的工作原理是基于望远镜的水平视线与参考点之间的高度差。
在进行水准仪的校正之前，首先需要确保水准仪本身处于良好的状态。
检查望远镜的清晰度、水平盘的刻度、直尺的刻度等是否正常。
如果发现有问题，需要进行维修或更换。
接下来，我们将介绍水准仪校正的具体步骤。
首先，选择一处水平的参考点，通常是在一个已知高程的点上。
将水准仪放置在参考点上，并调整水准仪的水平盘，使其指示水平。
然后，通过调节望远镜的调焦和方位来确保视线的准确性。
在望远镜上找到一处目标点，并通过调整望远镜的高度来使其位于准星上。
记录下目标点的高程。
校正水准仪时，还需要注意一些细节。
首先，要确保测量地面高程时，水准仪与参考点之间没有任何遮挡物，这样可以保证视线的准确性。
其次，要定期检查水准仪的校准情况，并及时进行调整。
在进行校准时，要避免用力过大，以免损坏水准仪。
另外，校准水准仪时要保持稳定，避免震动对测量结果的影响。
总的来说，水准仪校正是测量工作中不可或缺的环节。
通过正确的校正方法和注意事项，可以确保水准仪的准确性和可靠性。
在实际操作中，需要严格按照校正步骤进行，同时要注意保养和维护水准仪的状态。
只有这样，才能得到可靠的测量结果，保证工程质量的有效控制。
注：本文描述的水准仪校正方法属于常规操作，具体的校正方法可能会因不同的水准仪型号和厂家而有所不同。
因此，在使用水准仪进行校正前，建议阅读和遵守水准仪的操作手册，并按照其提供的准确指导进行操作。
仪器检校仪器出厂前已按国家标准严格检校，但仪器使用前仍需对圆水泡和零位进行检校。
1、圆水泡检校圆水泡置中后，将望远镜旋转180°水泡应在中心即为合格.如果圆水泡不在中心,则需进行调整.A. 旋转脚螺丝手轮,使水泡向刻画圈中心移动偏心量的1/2.B. 另1/2量用内六角搬手(随机附件)调整两个水泡调整螺钉将水泡调到刻画圈中心.重复上述步骤,直到圆水泡不随望远镜座转动而变化。
2、零位检校在30-50m距离两点处，树立两根标尺A、B，将仪器安置在中间位置上，整平仪器，对A、B标尺读数分别为a1和B1则A、B两点高程差h=a1-b1将仪器移至距A标尺1-2m处，整平仪器，对A、B标尺读数为a2、b2,若a2-b2= a1-b1=h,则说明视线水平，故无须校正。
否则应按下述方法校正。
校正方法：当仪器安置在A、B标尺中点时，视线不水平产生的误差e,对A、B 标尺读数是等量增减的，故此时h= a1-b1是A、B两点正确高程差，可作修正值检校仪器，即改正值b3=a2-h如图所示瞄准B标尺，取下目镜罩，用改正针（随机附件）调整分割板校正螺丝，使读取的b2值等于b3,重复上述步骤，直到1(a1-b1)-(a2-b2)1≤3mm为止。
或参考测量规范进行调整。
水准仪的检查校正：圆水准器的校正1. 将仪器安置在三脚架上，利用三个脚螺旋使圆水准气泡精确位于中心。
2. 将望远镜绕竖轴旋转180°，若气泡仍然居中，则无需校正，如果气泡偏离中心，则须按下列步骤进行校正。
3. 用校正针旋紧气泡待移动方向一边的圆水准器校正螺丝，使气泡向中心移动，但是此时气泡返回量只应为误差量的一半。
4. 用三个脚螺旋重新整平圆水准器。
5. 现在将望远镜绕竖轴旋转，气泡应保持居中不变，如果不是这样，就得重复上述校正直到当仪器绕竖轴旋转时气泡仍然居中为止。
i角校正（1）把仪器安置在脚架上，并放在相距50米远的两墙之间。
（2）转动三个整平螺旋使圆气泡居中，精确整平仪器。

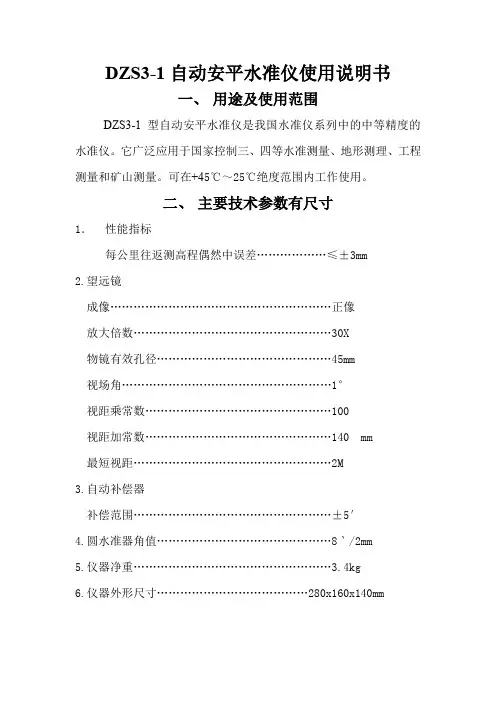

DZS3-1自动安平水准仪使用说明书一、用途及使用范围DZS3-1型自动安平水准仪是我国水准仪系列中的中等精度的水准仪。
它广泛应用于国家控制三、四等水准测量、地形测理、工程测量和矿山测量。
可在+45℃～25℃绝度范围内工作使用。
二、主要技术参数有尺寸1．性能指标每公里往返测高程偶然中误差………………≤±3mm2.望远镜成像…………………………………………………正像放大倍数 (30X)物镜有效孔径………………………………………45mm视场角………………………………………………1°视距乘常数 (100)视距加常数…………………………………………140 mm最短视距……………………………………………2M3.自动补偿器补偿范围 (5)4.圆水准器角值………………………………………8‵/2mm5.仪器净重……………………………………………3.4kg6.仪器外形尺寸…………………………………280x160x140mm三、主要结构仪器由望远镜、自动安平补偿器、坚轴系、制微动机构及基座等部分组成。
光学系统如图1所示：望远镜为内调焦式的正像望远镜，大物镜采用单片加双胶透镜形式，具有良好的成像质量，结构简单。
调焦机构采用齿轮齿条形式，操作方便，望远镜上有光学粗瞄器。
图11、望远镜2、调焦透镜3、补偿棱镜4、转象物镜5、分划板6、望远目镜7、警告指标板8、底棱镜自动补偿器采用精密微型轴承吊挂补偿棱镜，整个摆体运转灵敏，摆动范围可通过限位螺钉进行调节。
补偿采用空气阻尼机构，使用两个阻尼活塞，具有良好的阻尼性能。
补偿设有警机构。
望远镜视场（图2）左端的小窗为警告指示窗。
当仪器竖轴倾角在±5′以内，（即补偿器正常有效工作范围内）时，警告指示窗全部呈绿色，当超越±5′时，窗内一端将出现红色，这时应重新安置仪器。
当绿色窗口中亮线与三角缺口重合时（见图3A）,仪器处于铅垂状态，圆水准器气泡居中。
水准仪的检验和校正在水准测量前应对水准仪进行检验校正，水准仪校正共分三步。
1、圆水准器轴平行于仪器竖轴的校正方法首先使望远镜平行于一对脚螺旋，转动脚螺旋使圆气泡居中，再将望远镜旋转180度。
如气泡偏离则要校正，此时气泡所在位置的校正螺丝偏高（气泡下共有三个校正螺丝），首先降低该校正螺丝，同时升高其它二个校正螺丝，使气泡退回偏离中心一半的位置，然后利用脚螺旋将气泡居中，此步骤应反复检验和校正，直至仪器转在任何方向，气泡始终居中为止。
2、十字丝横丝垂直于竖轴的校正方法整平仪器，用望远镜横丝的一端，对准某一标志点A，拧紧制动螺旋，转动微动螺旋，使望远镜左右移动，检查A点是否在横丝上移动，若不在则需校正。
打开十字丝分划板的护盖，松开十字丝分划板座上四个固定螺丝，轻轻地转动分划板座，使横丝水平，直至转动微动螺旋至A点始终在横丝上移动为止，然后拧紧固定螺丝，旋上十字丝分划板护盖。
3、水准管轴平行于视准轴的校正方法在开阔的空地上（至少50米），固定二把水平尺A、B，将水平仪安置于二尺中间等距离处。
整平仪器并旋转微倾螺旋使符合气泡居中，分别读取a1、b2点上水准尺的读数，求得高差。
然后将仪器安置于B点附近（3米左右），整平仪器并使符合气泡居中后，分别读取a1、b2两尺读数，求得第二次高差，若二次高差不相等，则必须进行校正。
此时转动微倾螺旋，使十字丝的横线切于A点水准尺上的A′2读数\[（A′2= a2+Δh），Δh=（a1-b1）+（b2-a2）\]处，然后松开水准器的上、下校正螺丝，至气泡符合居中为止。
为了检查校正是否合格，必须在B点附近重新安置仪器，读取高差，如和第一次测得的高差相差3毫米以内，则说明已校正好。
如不行再重新校正。
校正时不能用力过猛，以免损坏校正螺丝。
校针应用水平仪专用校针。
校正好后，上下校正螺丝对水准管的支柱必须处于顶紧状态，以免水准管松动。
水准仪的校正水准仪由各部件相互组合而成。
要使测定的高差具体有相互的精度，仪器在结构上就应满足一定的条件。
这些条件是以水准仪各轴线之间的几何关系来表述的，主要有1.管水准的水准轴LL平行于望远镜的照准轴CC。
2.圆水准器轴SS平行于仪器的竖轴由于仪器搬运及使用时外界因素的影响，会使仪器结构产生变化，从而使这些必备条件并不一定能满足。
仪器检查校正的目的，就在于通过检查，发现条件不满足时作适当的调整，使仪器满足观测必备的条件，以保证观测成果的精度。
装有倾螺旋的普通水准仪，其检查校正项目和方法：一、圆水准器轴应平行垂直轴1.检验方法安置水准仪，通过调整螺旋使圆水准气泡居中，则表明条件满足，否则条件不满足，需要进行校正。
2．校正方法校正时先松开圆水准器下部中间的固紧螺旋钉，然后根据气泡偏移的方向，调整圆水准器下部的三个校正螺旋钉，使气泡居中位置移动偏移量的以半，在调整角螺旋，使圆水准气泡居中。
此项工作一般需反复进行2—3次才能完成，直至仪器转至任一位置，圆水准气泡均处在居中位置为止，校正完成后要拧紧固紧钉。
二、十字丝的水平丝应垂直于竖轴1.检验方法整平仪器后，使十字丝中心对准固定物体(墙壁或电杆等）上的一点。
旋紧远镜制动螺旋，同时观察望远镜视场中水平丝水平移动时该点是否始终在水平丝上。
若水平丝始终通过该点，表明条件满足。
否则，应进行校正。
此项检查还可以采用下述方法：在室内或室外避风的地方，整平仪器后，在距离仪器10—20米处悬挂一垂线。
照准垂线。
然后观察十字丝的垂直丝是否全部与垂球线重合，若不重合则应校正。
校正方法旋下十字丝校正螺钉的护盖，在旋松十字丝环上相邻的两个校正旋钉。
转动整个十字丝环，使照准点落在水平丝一端上，在作检查，直到水平丝始终通过找准点或垂直丝全部与垂球线复合为止。
然后将校正螺旋拧紧，盖好护盖。
