工程部水准测量作业指导书编制：审核：批准：批准日期：2012年04月发布日期：2012年04月南通星光测绘服务有限公司目录一、水准测量原理 (1)二、水准测量外业工作 (1)（一）、水准点及水准测量路线形式 (1)（二）、水准测量的实施 (2)（三）、水准等级: (7)（四）、水准测量的检核 (7)三、水准测量的内业 (8)（一）、附合水准路线闭合差的计算和调整及成果计算 (9)（二）、闭合水准路线闭合差的计算与调整 (9)（三）、水准测量的精度 (10)四、水准测量的误差 (12)（一）、仪器误差 (12)（二）、观测误差 (12)五、外界条件的影响 (13)六、水准测量时应注意的事项 (14)一、水准测量原理水准测量是用水准仪和水准尺测定地面上两点间高差的方法。
在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。
通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。
由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程。
二、水准测量外业工作（一）、水准点及水准测量路线形式为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(Bench Mark)，简记为BM。
水准测量通常是从水准点引测其它点的高程。
水准点有永久性和临时性两种。
国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。
在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。
有些水准点也可设置在稳定的墙脚上，称为墙上水准点。
建筑工地上的永久性水准点一般用混凝土或钢筋混凝土制成，临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，校顶钉以半球形铁钉。
埋设水准点后，应绘出水准点与附近固定建筑物或其它地物的关系图，在图上还要写明水准点的编号和高程，称为点之记，以便于日后寻找水准点位置之用。
自动安平水准仪使用
第二章 测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。
高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。
水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。
如图2.1.1所示，设在地面A 、B 两点上竖立水准尺，在A 和B 两点间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点视距尺上的读数a 、b ，可以得到A B H a H b +=+ (2.1.1)式中，A 点水准尺读数a 称为后视读数，B 点水准尺读数b 为前视读数。
A 、B 两点的高差ab h 也可以写为ab h a b =- (2.1.2)若A 点高程A H 已知， 则由式(2.1.1)和(2.1.2)可求出B 点高程为()B A A ab H H a b H h =+-=+ (2.1.3)图2.1.1 水准测量原理如果A 、B 两点距离较远、高差较大或遇到障碍物使视线受阻，不能安置一站仪器完成观测任务时，可采取分段、连续设站的方法施测，在线路中间设置一些转点TP （临时高程传递点，须放置尺垫）来完成测量工作。
水准路线可分为闭合水准路线、附合水准路线和支水准路线三种。
如图2.1.2所示，可容易得到高程计算公式：(1,2,,)i i i ab B A ab h a b i n h h a b H H h =-=⎧⎪==-⎨⎪=+⎩∑∑∑ (2.1.4) 或11122121A B n nTP H H h TP H H h B H H h -=+⎧⎪=+⎪⎨⎪⎪=+⎩高程：高程：点高程： (2.1.5)2.1.2 水准线路测量水准测量的工具是水准仪，它主要由望远镜、水准器、基座三部分组成。

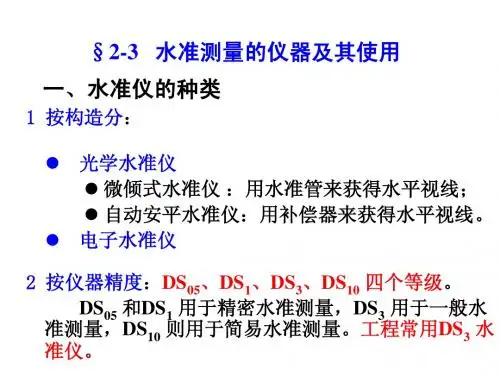

按仪器精度分，有DS 05、DS l 、DS 3、DS l0等四种型号的仪器。
水准仪经纬仪使用方法详细图解

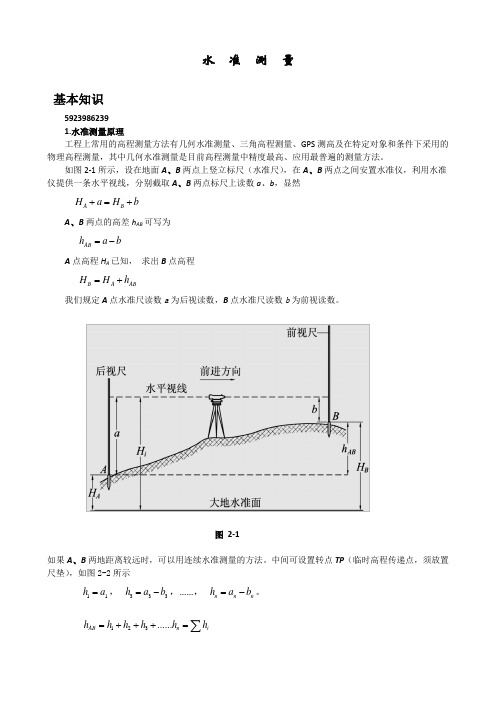

水 准 测 量基本知识5923986239 1.水准测量原理工程上常用的高程测量方法有几何水准测量、三角高程测量、GPS 测高及在特定对象和条件下采用的物理高程测量，其中几何水准测量是目前高程测量中精度最高、应用最普遍的测量方法。
如图2-1所示，设在地面A 、B 两点上竖立标尺（水准尺），在A 、B 两点之间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点标尺上读数a 、b ，显然A B H a H b +=+A 、B 两点的高差h AB 可写为 AB h a b =-A 点高程H A 已知， 求出B 点高程 B A AB H H h =+我们规定A 点水准尺读数a 为后视读数，B 点水准尺读数b 为前视读数。
图 2-1如果A 、B 两地距离较远时，可以用连续水准测量的方法。
中间可设置转点TP （临时高程传递点，须放置尺垫），如图2-2所示11h a =， 333h a b =-，……， n n n h a b =-。
123......AB n i h h h h h h =+++=∑于是，可以求得A 、B 之间的高程差AB i i h a b =-∑∑B 点高程B A AB H H h =+.图 2-22.水准仪介绍：水准仪是提供水平视线的仪器，按精度分，水准仪通常有DS 05、DS 1、DS 3等几种。
其中“D ”和“S ”分别为“大地”和“水准仪”首字汉语拼音的首字母，而下标是仪器的精度指标，即每千米测量中的偶然误差（以mm 为单位）。
目前常用的水准仪从构造上可分为两大类：利用水准管来获得水平视线的“微倾式水准仪”和利用补偿器来获得水平视线的“自动安平水准仪”。
此外，还有一种新型的水准仪——“电子水准仪”，它配合条形码标尺，利用数字化图像处理的方法，可自动显示高程和距离，使水准测量实现了自动化。
水准仪主要由望远镜、水准器、基座三部分组成。
（1） DS 3微倾式水准仪1.仪器介绍图2-3 DS微倾式水准仪31-物镜：2-目镜；3-调焦螺旋；4-管水准器；5-圆水准器；6-脚螺旋；7-制动螺旋；8-微动螺旋；9-微倾螺旋；10-基座2. DS3微倾式水准仪的使用（1）安置水准仪在测站上松开架腿的蝶形螺旋，按需要调整架腿的长度，将螺旋拧紧。
苏一光DSZ2水准仪说明书

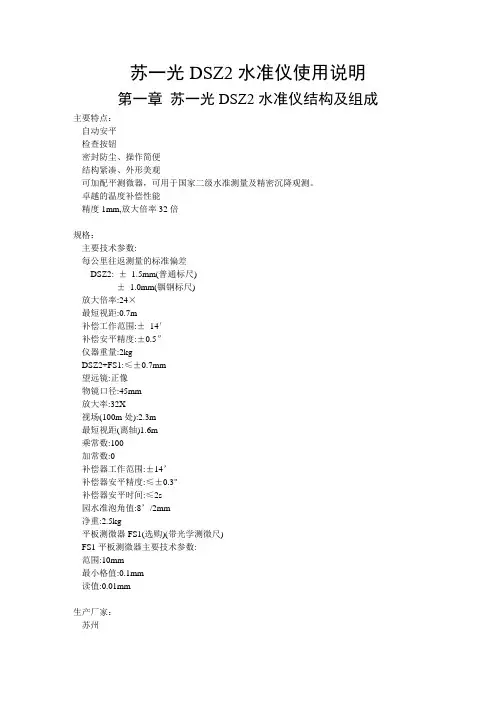

苏一光DSZ2水准仪使用说明第一章苏一光DSZ2水准仪结构及组成主要特点：自动安平检查按钮密封防尘、操作简便结构紧凑、外形美观可加配平测微器，可用于国家二级水准测量及精密沉降观测。
卓越的温度补偿性能精度1mm,放大倍率32倍规格：主要技术参数:每公里往返测量的标准偏差DSZ2: ±1.5mm(普通标尺)± 1.0mm(铟钢标尺)放大倍率:24×最短视距:0.7m补偿工作范围:±14′补偿安平精度:±0.5″仪器重量:2kgDSZ2+FS1:≤±0.7mm望远镜:正像物镜口径:45mm放大率:32X视场(100m处):2.3m最短视距(离轴)1.6m乘常数:100加常数:0补偿器工作范围:±14’补偿器安平精度:≤±0.3"补偿器安平时间:≤2s园水准泡角值:8’/2mm净重:2.5kg平板测微器FS1(选购)(带光学测微尺)FS1平板测微器主要技术参数:范围:10mm最小格值:0.1mm读值:0.01mm生产厂家：苏州产品说明：本仪器可用于国家三、四等水准测量，仪器级别属于二级，它具有自动补偿机构。
DSZ2加FS1（平板测微器）可用于国家的二等水准测量和沉降变形等精密测量。
主要特点： ·自动安平、 ·检查按钮·密封防尘、操作简便 ·结构紧凑、外形美观·可加配平测微器，可用于国家二级水准测量及精密沉降观测。
·卓越的温度补偿性能第二章 测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。
高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。
水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。
水准仪的认识与使用详解
3.基座 基座主要由托板(又叫轴座)、连接螺旋和
脚螺旋组成。托板用来支撑仪器上部(望远镜 和水准器),连接螺旋用来连接仪器和三脚架,转 动脚螺旋可使圆水准气泡居中,从而粗略整平 仪器。
(二)水准尺和尺垫 1.水准尺
水准尺是水准测量的重要工具,其质地好坏直接影响水准测量的精度,因 此它是用不易变形并且干燥的优质木材或者玻璃钢制成的,要求尺长稳定,刻 划准确。水准尺常用的有塔尺和直尺两种。
从望远镜旁的气泡观察窗中,可以看到气泡两端的影像,当两半个 气泡的像错开时,表明气泡未居中;当两半个气泡像吻合时,则表示气 泡居中,见图2 -4(b)。这种具有棱镜装置的水准管称为符合水准器, 它不仅便于观察,同时可以提高气泡的居中精度。
(2)圆水准器:如图2-5所示,它是一个在密封的顶面 内磨成球面的玻璃圆盒,顶面中央刻有一个小圆圈,刻 有圆分划。通过分划圈的中心(即零点O)作球面的法 线,称为圆水准器轴。当气泡位于小圆圈中央时,圆水 准轴器处于铅垂位置,普通水准仪的圆水准器分划值一 般为8'/2mm。圆水准器安装在托板上,其轴线与仪器 的竖轴互相平行,所以当圆水准器气泡居中时,表示仪 器的坚轴已基本处于铅垂位置。由于圆水准器的精度 较低,它主要用于水准仪的粗略整平。
(一)视线自动安平的原理 如图2-10所示,当视线水平时,水平光线恰好与十字丝交点所在位置k'重合,读数正确
无误,如视线倾斜一个α 角,十字丝交点移动一段距离d 到达k 处,这时按十字丝交点k 读 数,显然有偏差。如果在望远镜内的恰当位置装置一个“补偿器”,使进入望远镜的水平 光线经过补偿器后偏转一个β 角,恰好通过十字丝交点k 读出的数仍然是正确的。由此 可知,补偿器的作用,是使水平光线发生偏转,而偏转角的大小正好能够补偿视线倾斜所引 起的读数偏差。
水准仪操作规程
水准仪操作规程引言概述：水准仪是一种用于测量地面高程差异的仪器，广泛应用于建造、道路、水利等工程领域。
正确的操作水准仪对于保证测量结果的准确性至关重要。
本文将详细介绍水准仪的操作规程，包括校准、安装、测量、记录和保养五个部份。
一、校准1.1 准备工作：在进行水准仪校准之前，需要确保仪器处于稳定的状态。
首先，检查仪器的各个部件是否完好无损，特殊是气泡管和望远镜。
其次，检查仪器的调节螺丝是否松动，如果有松动的情况，需要进行紧固。
1.2 水平调节：水准仪的水平调节是校准的关键步骤。
首先，将水准仪放置在水平的基准面上，例如一个平整的桌面上。
然后，通过调节仪器底座上的调节螺丝，使气泡管中的气泡彻底位于中心位置。
最后，将水准仪挪移到另一个位置，再次检查气泡管中的气泡是否处于中心位置，如果不在中心位置，重复调节步骤直至气泡彻底位于中心。
1.3 望远镜调节：望远镜的调节是确保观测准确性的重要步骤。
首先，将水准仪对准一个固定的目标，例如一个远处的标志物。
然后，通过调节望远镜上的调节螺丝，使目标清晰可见。
最后，挪移水准仪到另一个位置，再次对准目标，检查目标是否仍然清晰可见。
如果不清晰，重复调节步骤直至目标清晰可见。
二、安装2.1 选择测点：在进行水准测量之前，需要选择一些合适的测点。
测点应该远离高大建造物、树木等可能影响测量结果的物体，并且地面应该平整稳定。
2.2 设置测点：在选择好测点后，需要进行测点的设置。
首先，使用木槌将测点的标志钉固定在地面上。
然后，使用尺子或者测量工具测量标志钉与参考点之间的距离，并记录下来。
最后，将水准仪放置在测点上，并进行校准。
2.3 确定测点顺序：在设置好测点后，需要确定测点的测量顺序。
普通情况下，应从基准点开始，按照一定的顺序逐个测量。
在确定顺序时，需要考虑到测点之间的距离和地形的复杂程度，以保证测量的联贯性和准确性。
三、测量3.1 准备工作：在进行水准测量之前，需要确保仪器处于稳定的状态。
水准仪使用教程讲课文档
h4 1.446 n4 16 L4 2.2km
第31页，共55页。
附合水准测量成果计算表
测段 点名
距离 测站数 实测高差 改正数
km
m
m
12
A 1
1
34
5
1.0 8 +1.575
6 -0.012
2
1.2 12 +2.036 -0.014
2
改正后 的高差
m
7
+1.563
+2.022
高程 备注 m
轴座：承托仪器上部 脚螺旋：调节脚螺旋使圆水准器气泡居中 连接板：连接三脚架
轴座
脚螺旋 连接板
第12页，共55页。
二、水准尺和尺垫
1、水准尺 塔尺 ：可以伸缩，一般全长3m、
5m，用于等外水准测量。 双面尺：不可伸缩，一般全长3m，
用于三、四等水准测量。
2、尺垫 仅在转点处竖立水准尺时使用， 防止点位移动和水准尺下沉。
124.256
123.854
0.408
备 注
已知
第24页，共55页。
一、测站检核 目的：保证前后视读数的正确。 方法：变动仪器高法、双面尺法 1、变动仪器高法 在同一测站上变动仪器高（10cm左右），两
次测出高差；等外水准测量其差值|Δh |≤ 6mm，
取其平均值作为最后结果。
2、双面尺法 采用黑红面的水准尺，利用双面的零
（1）望远镜：用来瞄准远处的水准尺进行读数； 由物镜、目镜、十字丝分划板、调焦透镜、 调焦螺旋组成；放大率一般为25~30倍。
视准轴：物镜中心 与十字丝交点的连线。
第9页，共55页。
（2）水准器
水准器的作用：整平仪器，
水准仪的使用
2mm
L
•
R
2 R 206265
o
l 符合水准器
为了提高调整气泡居中的精度和速度，在水 准管的上方安有符合棱镜系统。通过符合棱镜的 折光作用，将气泡各半个影像反映在望远镜的观 察窗中。
图2-12
（2）圆水准器：反映竖轴是否竖直，用于粗平。
l 圆水准器：一个封闭的圆形玻璃容器， 顶面内壁是球面，球面中央有一圆圈。
图2-14 l操作： （气泡的移动方向与左手大拇指（右手的食指）运动的方向一致 ）
气泡未居中而位于a 处，则先按图上箭头所指的方向用两手相
对转动脚螺旋①和②，使气泡移到b的位置（如图b）。
然后单独转动脚螺旋③使气泡居中。如有偏差可重复进行。
3．瞄准水准尺
l 目镜对光：旋转目镜调焦螺旋，使十字丝成像 清晰。
l 粗略瞄准：缺口、准星、目标（尺）三点一线， 制动望远镜。 l 物镜调焦（对光）：转动物镜调焦螺旋，使目 标成像清晰。 l 精确照准：转动水平微动螺旋使目标的对称中 心与竖丝重合（或在竖丝附近）
注意：瞄准水准尺时必须消除视差。
※ 视差：观测者的眼睛在目镜端上下移动时，物 像与十字丝间有相对运动的现象，叫十字丝视差， 简称视差。 ※ 产生视差的原因及消除的方法：
二、水准尺和尺垫
（一）水准尺 用优质木材或合金制成，要求 尺长稳定，刻划准确。 l 最常用的有双面尺和塔尺两 种。
※ 双面尺多用于三、四等及以下精度 的水准测量（图2-5）。其中: A尺 和B尺黑面0~3m; A尺红面 4.687~7.687m, B尺红面 4.787~7.787m。 塔尺用两节或三节套接在一起，能 伸缩，携带方便。 图2-5
望远镜
水准器
