自动安平水准仪

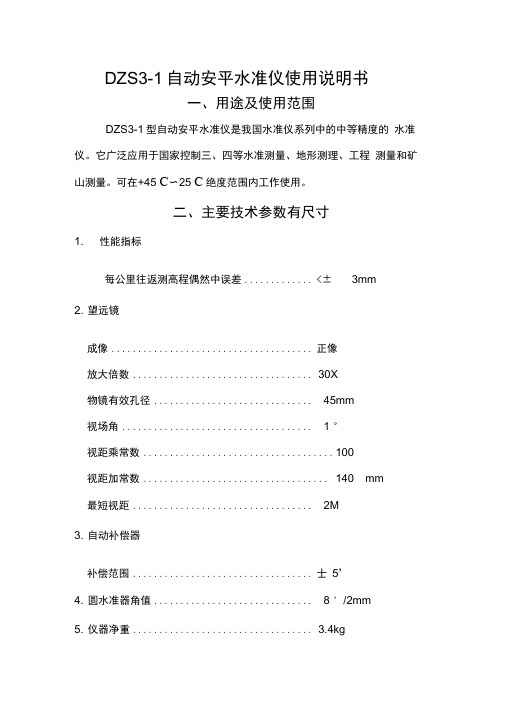

DZS3-1自动安平水准仪使用说明书一、用途及使用范围DZS3-1型自动安平水准仪是我国水准仪系列中的中等精度的水准仪。

它广泛应用于国家控制三、四等水准测量、地形测理、工程测量和矿山测量。

可在+45 C〜25 C绝度范围内工作使用。

二、主要技术参数有尺寸1. 性能指标每公里往返测高程偶然中误差............. <±3mm2. 望远镜成像...................................... 正像放大倍数 (30X)物镜有效孔径.............................. 45mm视场角.................................... 1 °视距乘常数 (100)视距加常数................................... 140 mm最短视距.................................. 2M3. 自动补偿器补偿范围 (5)4. 圆水准器角值.............................. 8 ' /2mm5. 仪器净重.................................. 3.4kg6. 仪器外形尺寸.......................... 280x160x140mm三、主要结构仪器由望远镜、自动安平补偿器、坚轴系、制微动机构及基座等部分组成。

光学系统如图1所示：望远镜为内调焦式的正像望远镜，大物镜采用单片加双胶透镜形式，具有良好的成像质量，结构简单。

调焦机构采用齿轮齿条形式，操作方便，望远镜上有光学粗瞄器。

图11、望远镜2、调焦透镜3、补偿棱镜4、转象物镜5、分划板6 、望远目镜7、警告指标板8、底棱镜自动补偿器采用精密微型轴承吊挂补偿棱镜，整个摆体运转灵敏，摆动范围可通过限位螺钉进行调节。

补偿采用空气阻尼机构，使用两个阻尼活塞，具有良好的阻尼性能。

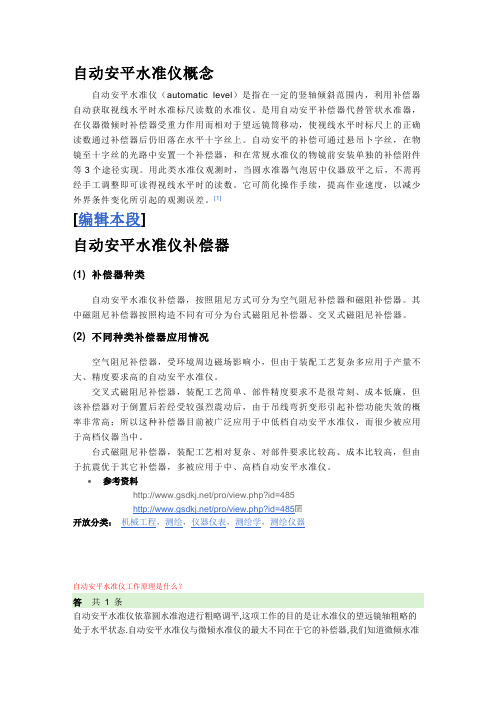

自动安平水准仪概念自动安平水准仪（automatic level）是指在一定的竖轴倾斜范围内，利用补偿器自动获取视线水平时水准标尺读数的水准仪。

是用自动安平补偿器代替管状水准器，在仪器微倾时补偿器受重力作用而相对于望远镜筒移动，使视线水平时标尺上的正确读数通过补偿器后仍旧落在水平十字丝上。

自动安平的补偿可通过悬吊卜字丝，在物镜至十字丝的光路中安置一个补偿器，和在常规水准仪的物镜前安装单独的补偿附件等3个途径实现。

用此类水准仪观测时，当圆水准器气泡居中仪器放平之后，不需再经手工调整即可读得视线水平时的读数。

它可简化操作手续，提高作业速度，以减少外界条件变化所引起的观测误差。

[1][编辑本段]自动安平水准仪补偿器(1) 补偿器种类自动安平水准仪补偿器，按照阻尼方式可分为空气阻尼补偿器和磁阻补偿器。

其中磁阻尼补偿器按照构造不同有可分为台式磁阻尼补偿器、交叉式磁阻尼补偿器。

(2) 不同种类补偿器应用情况空气阻尼补偿器，受环境周边磁场影响小，但由于装配工艺复杂多应用于产量不大、精度要求高的自动安平水准仪。

交叉式磁阻尼补偿器，装配工艺简单、部件精度要求不是很苛刻、成本低廉，但该补偿器对于倒置后若经受较强烈震动后，由于吊线弯折变形引起补偿功能失效的概率非常高；所以这种补偿器目前被广泛应用于中低档自动安平水准仪，而很少被应用于高档仪器当中。

台式磁阻尼补偿器，装配工艺相对复杂、对部件要求比较高、成本比较高，但由于抗震优于其它补偿器，多被应用于中、高档自动安平水准仪。

•参考资料/pro/view.php?id=485/pro/view.php?id=485开放分类：机械工程，测绘，仪器仪表，测绘学，测绘仪器自动安平水准仪工作原理是什么？答共1 条自动安平水准仪依靠圆水准泡进行粗略调平,这项工作的目的是让水准仪的望远镜轴粗略的处于水平状态.自动安平水准仪与微倾水准仪的最大不同在于它的补偿器,我们知道微倾水准仪是依靠复合气泡来使望远镜轴精确处于水平位置,而自动安平的仪器则依靠补偿器来使视线轴处于水平.补偿器的工作原理是利用地球引力进行工作的,它将一组透镜用掉丝悬挂,在地球引力的作用下,悬挂的透镜始终垂直于地面,当仪器没完全整平时,也就是望远镜轴于水平线有一夹角(i角),则相应的补偿器会始终垂直于地面,其也将与望远镜轴产生夹角(i+90度角),经过悬挂的透镜,我们的视线就会得到改正,使我们得到正确的水平视线.也就是说自动安平的水准仪可以在不完全整平的情况下正常工作,但由于悬挂物的空间和精度限制,自动安平是有范围的,一般的补偿器的有效工作范围是3分,按这样分析,只要仪器是校正好了的,你的圆气泡没有必要完全居中,只要粗略的调整到中间位置(一般水准仪圆气泡中间都有个黑圈,只要在黑圈内就OK),就能进行测量.因此,自动安平水准仪优于老式的微倾水准仪的地方在于:1.整平快(不需要精确整平).2.由于不需要调整复合气泡,则消除了因这项观测引起的视觉误差.3.地球引力是始终可靠的,除非仪器补偿器故障,它在大多数情况下都是实用的.。

自动安平水准仪简介自动安平水准仪是一种用于测量地面高程差异的测量仪器。

它基于光学原理，通过测量水平线与参考线之间的夹角来确定地面的高程差异。

自动安平水准仪具有自动调平和自动读数的功能，使测量过程更加简便和准确。

工作原理自动安平水准仪主要由下述部分组成：•投影仪：投射水平线在测量区域上。

•接收器：接收到投射的水平线，并产生参考线。

•读数器：读取接收到的水平线与参考线之间的夹角，并转化为高程差值。

•微调机构：用于调整仪器的水平度。

自动安平水准仪的工作原理如下：1.设置基准点：首先，在测量区域中选择一个基准点，将自动安平水准仪的投影仪对准该点，保持其水平度。

2.投射水平线：投影仪开始工作后，会将水平线投射到测量区域上。

3.接收水平线：接收器接收到投射的水平线，并产生参考线。

4.读取夹角：读数器会读取接收到的水平线与参考线之间的夹角，并转化为高程差值。

该高程差值即为待测位置与基准点的高程差。

5.调整水平度：如果仪器在测量过程中出现偏差，可以通过微调机构来调整仪器的水平度，以确保测量的准确性。

使用方法使用自动安平水准仪进行测量时，需要按照以下步骤进行操作：1.设置基准点：首先，在测量区域中选择一个可靠的基准点，并将自动安平水准仪的投影仪对准该基准点。

确保仪器的水平度。

2.投射水平线：打开自动安平水准仪的投影仪，使其开始投射水平线。

3.接收水平线：观察自动安平水准仪的接收器，确保正确接收到水平线，并产生参考线。

4.读取夹角：使用自动安平水准仪的读数器读取接收到的水平线与参考线之间的夹角，并根据仪器的说明书将该夹角转化为高程差值。

5.重复测量：如果需要在其他位置进行测量，重复以上步骤，将测量的位置对准基准点，并记录测量结果。

优点和应用自动安平水准仪具有以下优点：1.自动调平：自动安平水准仪具备自动调平功能，可以在测量过程中自动调整水平度，减少操作人员的劳动强度。

2.自动读数：自动安平水准仪配备读数器，可以直接读取夹角，并转化为高程差值，提高测量的准确性和速度。

自动安平水准仪安全操作及保养规程自动安平水准仪是一款应用于土木工程、建筑工程等领域的精密测量仪器，能够测量和记录地面高程的变化，具有精度高、测量范围广、测量速度快等特点，广泛用于工程测量、地形测绘、河道梯形测量、大地水准测量等领域。

为了确保仪器准确可靠的工作，必须按照以下操作和保养规程进行。

一、安全操作规程（一）操作前必须检查仪器每次使用前都要检查仪器的各项指标是否符合要求，包括检查电池电量、平台水平度等，确保仪器稳定工作，准确测量。

（二）地点选择选择平坦、无干扰的地面进行测量，避免在地面不平整、有强烈震动或有强烈电磁场干扰的条件下使用。

（三）仪器放置在仪器放置后，需要进行调整使其水平放置，避免设置引起误差。

（四）测量过程1.操作人员在操作前应先了解仪器的使用方法和各项指标的测量范围。

在测量时，应以仪器固定测量为准，避免仪器共振。

2.在测量过程中，严禁晃动、移动或碰撞仪器。

需要保持室内安静，避免产生外界干扰。

3.测量完成后，应及时保存数据，并识别数据的准确性与可靠性，避免因数据异常导致测量偏差。

（五）操作后的注意事项1.清洁维护仪器，保证仪器的清洁与干燥。

2.组织专业人员定期进行维护保养，确保仪器的正常使用寿命。

3.仪器不得擅自拆卸、修理等，若发现仪器存在问题请及时联系厂商或专业人员。

二、保养规程（一）仪器存放1.仪器长时间不用或在不用前，应先关掉电源，然后保持干燥，防止长时间湿氧氧化。

2.仪器在存放时，应放置在通风、干燥、温度稳定的地方，保证仪器的使用寿命。

（二）清洁1.仪器表面的零件应定期用清水或中性洗涤剂进行清洁，避免尘土污垢等对仪器的影响。

2.仪器表面污染后应当及时清理，以免对测量精度影响。

（三）维护保养1.维护保养的周期和方式应按照生产厂家的要求进行操作。

2.维护保养时，应先清洁仪器表面污垢，然后将各部件进行检查，发现异常及时更换和维修。

3.每季度左右应该对仪器性能进行一次检验，通过检验后才能继续使用。

自动安平水准仪
1.安置仪器
（1）打开三脚架，使三脚架高度适中，旋紧脚架伸缩腿螺旋，将脚架放在测站位置上。

（2）三个架腿之间的角度最好25°～30°，目估使架头水平，将三个架腿踩实，水泥地可以放在地面缝隙中。

（3）打开仪器箱，取出水准仪，置于三脚架上，并用中心连接螺旋把水准仪与脚架固连在一起。

关好仪器箱。

2.粗平
（1）两手相对转动脚螺旋①、②，使气泡移到通过水准器零点作①、②脚螺旋连线的垂线上。

（2）左手转动脚螺旋③，使气泡居中。

（3）反复交替调整脚螺旋①、②和脚螺旋③，确认气泡是否居中。

注意：照准前视尺前，圆水准器气泡不居中也不能再调。

调解时掌握的规律：左手大拇指移动方向与气泡移动方向一致。

3.瞄准
用望远镜瞄准水准尺时，先松开制动螺旋，利用望远镜上方缺口和准星照准水准尺，然后旋紧水平制动螺旋，转动微动螺旋，使十字丝竖丝瞄准水准尺，调焦，消除视差。

4.读数
读数时以十字丝中丝为读数基准线。

读数时注意按尺上的注记由小往大读数。

读书中的最后一位是估读的。

读完数后，应检查气泡是否仍旧符合，如不符合，需调整后重新读。

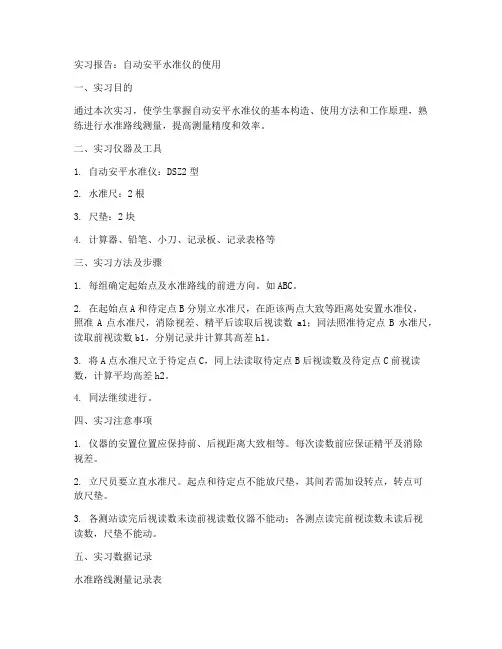

实习报告：自动安平水准仪的使用一、实习目的通过本次实习，使学生掌握自动安平水准仪的基本构造、使用方法和工作原理，熟练进行水准路线测量，提高测量精度和效率。

二、实习仪器及工具1. 自动安平水准仪：DSZ2型2. 水准尺：2根3. 尺垫：2块4. 计算器、铅笔、小刀、记录板、记录表格等三、实习方法及步骤1. 每组确定起始点及水准路线的前进方向。

如ABC。

2. 在起始点A和待定点B分别立水准尺，在距该两点大致等距离处安置水准仪，照准A点水准尺，消除视差、精平后读取后视读数a1；同法照准待定点B水准尺，读取前视读数b1，分别记录并计算其高差h1。

3. 将A点水准尺立于待定点C，同上法读取待定点B后视读数及待定点C前视读数，计算平均高差h2。

4. 同法继续进行。

四、实习注意事项1. 仪器的安置位置应保持前、后视距离大致相等。

每次读数前应保证精平及消除视差。

2. 立尺员要立直水准尺。

起点和待定点不能放尺垫，其间若需加设转点，转点可放尺垫。

3. 各测站读完后视读数未读前视读数仪器不能动；各测点读完前视读数未读后视读数，尺垫不能动。

五、实习数据记录水准路线测量记录表| 线路名称 | 仪器型号 | 测量者 | 记录者 | 时间 | 天气 | 组别 || -------- | -------- | ------ | ------ | ---- | ---- | ---- || | DSZ2 | | | | | |六、实习总结通过本次实习，我掌握了自动安平水准仪的基本操作方法和水准路线测量的观测、记录方法。

了解到水准仪在工程测量中的重要作用，对于提高测量精度和效率具有重要意义。

在实习过程中，我注意到了水准仪使用的注意事项，确保了实习的顺利进行。

同时，也发现自己在实际操作中存在一些不足，需要在今后的学习和实践中不断提高。

实习过程中，我深刻体会到了理论联系实际的重要性，只有掌握了理论知识，才能在实际操作中游刃有余。

同时，团队协作也是完成实习任务的关键，大家相互帮助、共同进步，才能取得良好的实习成果。

自动安平水准仪使用自动安平水准仪（Automatic Leveling Instrument）是一种用于测量地面高程差异的仪器，它通过激光技术和自动水平校准功能，能够在野外环境下高精度地进行水平测量。

本文将介绍自动安平水准仪的使用方法和注意事项，以及其在测量工程中的应用。

一、自动安平水准仪使用方法1.准备工作：在使用自动安平水准仪之前，需要先进行校准和安装。

首先，将水准仪放置在一个稳定平整的基座上，并用调平脚调整仪器的水平度。

接下来，通过电子水平校正功能，将水平仪的气泡调至中心位置，确保仪器水平。

2.现场测量：将水准仪朝向目标地点，利用望远镜观察目标点和背景点。

通过调节水平仪的望远镜，使目标点位于准线上。

然后，记录仪器上的读数（比如在视线上方的水平刻度盘上），这个读数表示目标点与仪器位置之间的水平距离。

3.测量高差：在第一个测量点得到水平距离后，将仪器移动到下一个需要测量的点，重复上述步骤来测量并记录每个点的水平距离。

测量完成后，将所有的水平距离数据进行处理，即可得到各个点之间的高差。

二、自动安平水准仪的注意事项1.在使用自动安平水准仪前，应先对仪器进行校准，以确保测量结果的准确性。

2.在现场测量过程中，应尽量避免仪器与水平面发生碰撞，以免影响测量的准确性。

3.在进行测量时，要合理选择目标点和背景点，确保目标点能够清晰可见，并与背景点区分开。

4.在测量过程中，要注意避免遮挡物，尤其是树木和建筑物，因为它们可能会阻挡测量仪器的视线，影响测量结果的准确性。

5.在测量过程中，要注意保护好仪器，避免摔落和碰撞。

三、自动安平水准仪在测量工程中的应用1.建筑测量：在建筑施工中，自动安平水准仪可以用于测量地基的高差，确定建筑物的高度和水平度，以及监测建筑物的沉降情况。

2.道路施工：自动安平水准仪可以用于测量道路的坡度和高程变化，以确保道路施工的平整度和坡度符合设计要求。

3.水利工程：在水利工程中，自动安平水准仪可以用于测量河床高差，确定堤岸的高程和坡度，以及监测水位和水深的变化。

自动安平水准仪操作时的注意事项自动安平水准仪是用于测量地面高程差异的仪器，在土木工程、建筑工程、道路修建等领域有广泛应用。

正确的操作方法有助于保证测量结果的准确性，同时可以避免仪器的损坏。

下面将介绍自动安平水准仪操作时的注意事项。

1. 操作前的准备工作在操作自动安平水准仪之前，应先进行准备工作，确保仪器处于正常工作状态。

具体包括：1.1 检查电池电量自动安平水准仪常用充电电池供电，因此在使用前需要检查电池电量是否充足。

低电量可能导致测量过程中仪器突然停止工作。

1.2 清洁仪器表面使用前，应用干净的软布或纸巾擦拭仪器表面，去除灰尘和指纹等污物。

仪器表面保持干燥和清洁可以避免误差的发生。

1.3 确定测量目标和路线在测量之前应先明确目标和路线，以便确定测量范围和方向，同时避免测量中出现遮挡和干扰的情况。

2. 操作过程中的注意事项2.1 手柄操作在使用自动安平水准仪时，手柄是一个重要的控制部分。

在操作时，应用力适中，避免过度拉扯或强行旋转仪器，以免对仪器造成损伤。

2.2 保持水准在使用自动安平水准仪进行测量时，保持仪器在水平状态是非常重要的。

如果仪器未保持水平，将会导致误差的产生，从而影响测量结果的准确性。

因此，在搬运和调整仪器时应格外小心，以确保其水平。

2.3 避免干扰在使用自动安平水准仪进行测量时，避免在接受仪器信号和发射信号的路径上设置障碍物。

此外，避免将仪器放置在可能产生振动或干扰的区域内，如高速公路、机场等。

2.4 检查数据在每次测量完成后，应当检查所获得的数据，并进行质量审查，以确保其准确性。

此外，注意正确的记录测量数据，如所测的路线、目标点编号、高程值等。

3. 操作后的注意事项3.1 清理仪器在使用自动安平水准仪完成测量任务后，应当将仪器清理干净，并妥善保管。

可用软布等物品擦拭仪器表面，同时使用适当的保护措施避免仪器受到损坏或腐蚀。

3.2 充电自动安平水准仪通常使用充电电池供电，在操作之前应当确保电池充电。
