自动安平水准仪使用.

DZS3-1自动安平水准仪使用说明书一、用途及使用围DZS3-1型自动安平水准仪是我国水准仪系列中的中等精度的水准仪。

它广泛应用于国家控制三、四等水准测量、地形测理、工程测量和矿山测量。

可在+45℃～25℃绝度围工作使用。

二、主要技术参数有尺寸1．性能指标每公里往返测高程偶然中误差………………≤±3mm2.望远镜成像…………………………………………………正像放大倍数 (30X)物镜有效孔径………………………………………45mm视场角………………………………………………1°视距乘常数 (100)视距加常数…………………………………………140 mm最短视距……………………………………………2M3.自动补偿器补偿围 (5)4.圆水准器角值………………………………………8‵/2mm5.仪器净重……………………………………………3.4kg6.仪器外形尺寸…………………………………280x160x140mm三、主要结构仪器由望远镜、自动安平补偿器、坚轴系、制微动机构及基座等部分组成。

光学系统如图1所示：望远镜为调焦式的正像望远镜，大物镜采用单片加双胶透镜形式，具有良好的成像质量，结构简单。

调焦机构采用齿轮齿条形式，操作方便，望远镜上有光学粗瞄器。

图11、望远镜2、调焦透镜3、补偿棱镜4、转象物镜5、分划板6、望远目镜7、警告指标板8、底棱镜自动补偿器采用精密微型轴承吊挂补偿棱镜，整个摆体运转灵敏，摆动围可通过限位螺钉进行调节。

补偿采用空气阻尼机构，使用两个阻尼活塞，具有良好的阻尼性能。

补偿设有警机构。

望远镜视场（图2）左端的小窗为警告指示窗。

当仪器竖轴倾角在±5′以，（即补偿器正常有效工作围）时，警告指示窗全部呈绿色，当超越±5′时，窗一端将出现红色，这时应重新安置仪器。

当绿色窗口中亮线与三角缺口重合时（见图3A）,仪器处于铅垂状态，圆水准器气泡居中。

图2 图3A利用警告机构，可直观迅速地确定仪器的安平状态，进一步提高了工作效率。

描述自动安平水准仪的使用步骤1. 引言1.1 概述自动安平水准仪是一种用于测量地面高程的专业仪器，它通过使用先进的激光或电子技术，能够快速、精确地进行高程测量。

该仪器在土木工程、建筑施工、道路勘测等领域有着广泛的应用。

本文将详细介绍自动安平水准仪的使用步骤，帮助读者了解如何正确操作该仪器并获取准确可靠的测量结果。

1.2 文章结构本文将分为五个主要部分进行介绍。

第一部分是引言，我们将介绍自动安平水准仪的概述、文章结构和目的。

第二部分将对自动安平水准仪进行简单介绍，包括其定义和原理以及主要组成部分和应用领域。

第三部分是重点，我们将详细描述使用自动安平水准仪的步骤，包括设备准备、校准仪器以及设置目标点和基准点等内容。

第四部分将介绍数据采集与处理方法，包括如何采集测量数据以及如何进行数据处理和校正，并最后生成水平曲线图或报告。

最后一部分是结论，我们将总结使用步骤和注意事项，并评价自动安平水准仪的优势与应用前景。

1.3 目的本文的目的是为读者提供关于自动安平水准仪的全面介绍，帮助读者了解自动安平水准仪的原理、组成部分以及应用领域。

同时，我们将重点讲解使用自动安平水准仪的步骤以及数据采集与处理方法，旨在帮助读者正确操作该仪器并获得准确可靠的测量结果。

最后，我们将对自动安平水准仪进行评价与展望，探讨其潜力和未来发展前景。

通过本文的阅读，读者将能够全面了解和掌握自动安平水准仪的使用方法，并在实际工作中运用和应用该仪器。

2. 自动安平水准仪简介2.1 定义和原理自动安平水准仪是一种用于测量垂直方向高差的精密仪器。

它利用光学原理和电子技术，通过测量目标点与基准点之间的光线高度差来确定水平面的变化，并计算出垂直方向上的高差值。

2.2 主要组成部分自动安平水准仪主要由以下组成部分构成：- 望远镜：用于观察目标点和参考点。

- 自动调平装置：通过检测并自动调整仪器的水平位置，确保其稳定性和精确性。

- 线性传感器：用于测量望远镜相对于基准点的高度变化。

实验一自动安平水准仪的使用实验方法及步骤1、转动脚螺旋，使圆水准器气泡居中。

2、用瞄准器对准水准尺。

3、转动目镜调焦螺旋，使十字丝清晰。

4、旋转物镜调焦螺旋，使水准尺像清晰。

5、检查视差。

6、用微动螺旋使十字丝纵丝紧靠水准尺边。

7、轻按补偿器检查按钮，检查补偿器是否正常工作。

8、在水准尺上读数。

实验二工程水准测量（两次仪高法）实验方法及步骤1、了解工程水准测量的方法两次仪高法是在每个测站上安置两次不同高度的仪器（相差10cm以上），都以水平视线测定两点间的高差。

2、工程水准测量的实验（1）从实验场地的某一水准点出发，选定一条闭合水准路线，其长度以安置4-5个测站，视线长度20-30m为宜。

（2）在起点与第一个立尺点的中间，安置水准仪并粗平，观测者按下列顺序观测：后视立于水准点上的水准尺，瞄准，精平，读数；前视立于第一点上的水准尺，瞄准，精平，读数；改变水准仪高度10cm以上，重新安置水准仪；前视立于第一点上的水准尺，瞄准，精平，读数；后视立于水准点上的水准尺，瞄准，精平，读数；（3）观测者的每次读数，记录者应当场记下；后视、前视完毕，应当场计算高差，并作测站检核。

（4）依次设站，用相同的方法进行测量，直至回到出发点。

（5）全路线施测完毕，应做线路检核，计算前视读数之和，后视读数之和，以及高差。

实验三四等水准测量（双面尺法）实验方法和步骤1、了解四等水准测量的方法双面尺法四等水准测量是在小地区布设高程控制网的常用方法，是在每个测站上安置一次水准仪，但分别在水准尺的黑、红两面刻划上读数，可以测得每次高差，进行测站检核。

2、四等水准测量的实验（1）从实验场地的某一水准点出发，选定一条闭合水准路线；或从一个水准点出发到另一个水准点，选定一条附合水准路线。

路线长度200-400m，设置4-6个测站，视线长度约30m 左右。

（2）安置水准仪的测站至前、后视立尺点的距离，应该步测使其相等，在每一测站，按下列顺序进行观测：后视水准尺黑色面，读上、下丝读数，精平，读中丝读数；前视水准尺黑色面，读上、下丝读数，精平，读中丝读数；前视水准尺红色棉，精平，读中丝读数；后视水准尺红色棉，精平，读中丝读数；（3）在表中记录1-8，9-16位计算结果：后视距离9=100*{1-2}前视距离10=100*{4-5}视距之差11=9-10∑视距差12=上站12+本站11红黑面差13=6+K-7，（K=4687或4787）14=3+K-8黑面高差15=3-6红面高差16=8-7高差之差17= 15-16=14-13平均高差18=1/2{15+16}每站读数结束，立即进行各项计算，并按上表进行各项检核，满足限差要求后方能搬站。

自动安平水准仪操作图解
步骤图解
1、安放三角架:调节三脚架腿至适当
高度，尽量保持三脚架顶面水平。

如
果地面松软，应将架腿踩入土中。

2、连接螺旋:旋紧连接螺旋，
将水准仪和三脚架连接在一
起。

3、脚螺旋:调节脚螺旋，使圆
水准气泡居中。

4、制动螺旋:旋紧制动螺旋，望远镜被固定。

5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。

6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。

7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。

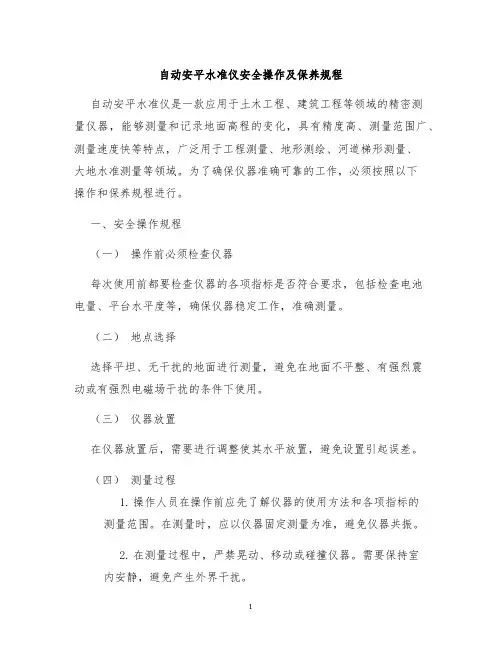

自动安平水准仪安全操作及保养规程自动安平水准仪是一款应用于土木工程、建筑工程等领域的精密测量仪器，能够测量和记录地面高程的变化，具有精度高、测量范围广、测量速度快等特点，广泛用于工程测量、地形测绘、河道梯形测量、大地水准测量等领域。

为了确保仪器准确可靠的工作，必须按照以下操作和保养规程进行。

一、安全操作规程（一）操作前必须检查仪器每次使用前都要检查仪器的各项指标是否符合要求，包括检查电池电量、平台水平度等，确保仪器稳定工作，准确测量。

（二）地点选择选择平坦、无干扰的地面进行测量，避免在地面不平整、有强烈震动或有强烈电磁场干扰的条件下使用。

（三）仪器放置在仪器放置后，需要进行调整使其水平放置，避免设置引起误差。

（四）测量过程1.操作人员在操作前应先了解仪器的使用方法和各项指标的测量范围。

在测量时，应以仪器固定测量为准，避免仪器共振。

2.在测量过程中，严禁晃动、移动或碰撞仪器。

需要保持室内安静，避免产生外界干扰。

3.测量完成后，应及时保存数据，并识别数据的准确性与可靠性，避免因数据异常导致测量偏差。

（五）操作后的注意事项1.清洁维护仪器，保证仪器的清洁与干燥。

2.组织专业人员定期进行维护保养，确保仪器的正常使用寿命。

3.仪器不得擅自拆卸、修理等，若发现仪器存在问题请及时联系厂商或专业人员。

二、保养规程（一）仪器存放1.仪器长时间不用或在不用前，应先关掉电源，然后保持干燥，防止长时间湿氧氧化。

2.仪器在存放时，应放置在通风、干燥、温度稳定的地方，保证仪器的使用寿命。

（二）清洁1.仪器表面的零件应定期用清水或中性洗涤剂进行清洁，避免尘土污垢等对仪器的影响。

2.仪器表面污染后应当及时清理，以免对测量精度影响。

（三）维护保养1.维护保养的周期和方式应按照生产厂家的要求进行操作。

2.维护保养时，应先清洁仪器表面污垢，然后将各部件进行检查，发现异常及时更换和维修。

3.每季度左右应该对仪器性能进行一次检验，通过检验后才能继续使用。

自动安平水准仪
1.安置仪器
（1）打开三脚架，使三脚架高度适中，旋紧脚架伸缩腿螺旋，将脚架放在测站位置上。

（2）三个架腿之间的角度最好25°～30°，目估使架头水平，将三个架腿踩实，水泥地可以放在地面缝隙中。

（3）打开仪器箱，取出水准仪，置于三脚架上，并用中心连接螺旋把水准仪与脚架固连在一起。

关好仪器箱。

2.粗平
（1）两手相对转动脚螺旋①、②，使气泡移到通过水准器零点作①、②脚螺旋连线的垂线上。

（2）左手转动脚螺旋③，使气泡居中。

（3）反复交替调整脚螺旋①、②和脚螺旋③，确认气泡是否居中。

注意：照准前视尺前，圆水准器气泡不居中也不能再调。

调解时掌握的规律：左手大拇指移动方向与气泡移动方向一致。

3.瞄准
用望远镜瞄准水准尺时，先松开制动螺旋，利用望远镜上方缺口和准星照准水准尺，然后旋紧水平制动螺旋，转动微动螺旋，使十字丝竖丝瞄准水准尺，调焦，消除视差。

4.读数
读数时以十字丝中丝为读数基准线。

读数时注意按尺上的注记由小往大读数。

读书中的最后一位是估读的。

读完数后，应检查气泡是否仍旧符合，如不符合，需调整后重新读。

自动安平水准仪使用自动安平水准仪（Automatic Leveling Instrument）是一种用于测量地面高程差异的仪器，它通过激光技术和自动水平校准功能，能够在野外环境下高精度地进行水平测量。

本文将介绍自动安平水准仪的使用方法和注意事项，以及其在测量工程中的应用。

一、自动安平水准仪使用方法1.准备工作：在使用自动安平水准仪之前，需要先进行校准和安装。

首先，将水准仪放置在一个稳定平整的基座上，并用调平脚调整仪器的水平度。

接下来，通过电子水平校正功能，将水平仪的气泡调至中心位置，确保仪器水平。

2.现场测量：将水准仪朝向目标地点，利用望远镜观察目标点和背景点。

通过调节水平仪的望远镜，使目标点位于准线上。

然后，记录仪器上的读数（比如在视线上方的水平刻度盘上），这个读数表示目标点与仪器位置之间的水平距离。

3.测量高差：在第一个测量点得到水平距离后，将仪器移动到下一个需要测量的点，重复上述步骤来测量并记录每个点的水平距离。

测量完成后，将所有的水平距离数据进行处理，即可得到各个点之间的高差。

二、自动安平水准仪的注意事项1.在使用自动安平水准仪前，应先对仪器进行校准，以确保测量结果的准确性。

2.在现场测量过程中，应尽量避免仪器与水平面发生碰撞，以免影响测量的准确性。

3.在进行测量时，要合理选择目标点和背景点，确保目标点能够清晰可见，并与背景点区分开。

4.在测量过程中，要注意避免遮挡物，尤其是树木和建筑物，因为它们可能会阻挡测量仪器的视线，影响测量结果的准确性。

5.在测量过程中，要注意保护好仪器，避免摔落和碰撞。

三、自动安平水准仪在测量工程中的应用1.建筑测量：在建筑施工中，自动安平水准仪可以用于测量地基的高差，确定建筑物的高度和水平度，以及监测建筑物的沉降情况。

2.道路施工：自动安平水准仪可以用于测量道路的坡度和高程变化，以确保道路施工的平整度和坡度符合设计要求。

3.水利工程：在水利工程中，自动安平水准仪可以用于测量河床高差，确定堤岸的高程和坡度，以及监测水位和水深的变化。

拓普康自动安平水准仪使用手册
AUTO LEVEL INSTRUCTION MANUAL
AT-G6
前言
感谢您购买拓普康公司的自动安平水准仪 AT-G 系列， 我们确信本仪器会很好地投入使用，并使您在随后的许 多年里感到称心如意。 AT-G 系列的自动安平水准仪是精密的仪器，必须按照 本使用手册介绍的方法进行操作。即使您已具有使用拓 普康仪器的一些经验，建议您还是要在野外使用本仪器 前，先仔细阅读这本使用手册。 本手册不仅介绍了仪器的操作方法，而且还提供了仪器 的结构和仪器校正方面的信息。这将有助于您充分发挥 仪器的各项功能与使用效率，延长仪器的使用年限。 为了改进仪器，AT-G 系列自动安平水准仪的设计与技 术指标可能会未经预告而改变。
1
注意事项
（1） 如果观测员未调节好目镜以及（或者）物镜未调 焦好，将会引起视差而影响观测结果，导致读数 错误。
（2） 水平微动螺旋沿着旋紧方向或顺时针方向旋转， 直到瞄准好目标为止。
（3） 为了提高测量精度，必须用遮阳篷或测伞遮挡仪 器和三脚架，使其不受强烈阳光照射。
（4） 携带和运输途中，应避免仪器受到震荡。 （5） 仪器使用以后，要用毛刷清除仪器表面的灰尘，
不会松弛掉下来。将三脚架安置在给定点上，张开 三脚架，使其间距为约一米或脚架张角能保证三脚 架稳定，先固定一个脚架腿，再动其他两个腿使脚 架头大致水平，如有必要可再伸缩三脚架腿的长 度。 3） 将三脚架腿踩入地面，确保三脚架稳固。
9
1.2 将仪器安装到三脚架上
从仪器箱内小心取出仪器并安置到三脚架头上。 1）将三脚架中心螺旋对准仪器底座上的中心点，然后
然后擦净、凉干，最后装入仪器箱并存放在通风 良好的地方储存。 （6） 如果物镜表面需要清洁，必须先用干净的毛刷或 用橡皮球吹风除去表面的灰尘，然后，用柔软的 洗涤棉布轻轻擦拭透镜表面。如果需要，可沾取 少量的酒精或者酒精与乙醚的混合液，然后从中 心向外一圈一圈的轻轻地擦拭透镜表面，在任何 情况下都不得摩擦透镜表面，如确有必要，可以 重新擦拭。 （7） 塑料仪器箱可用中性洗涤剂或清水擦拭，不可用 汽油、稀释剂或者其他的化学溶液擦拭。 （8） 按照 J.I.S.B 标准，应使用中心连接螺丝直径 5/8

前言感谢您选购北京光学仪器厂制造的AL132-C自动安平水准仪。

它将成为您测量业务的忠实伙伴。

众所周知，自动安平水准仪的光学及机械各部分都非常精密，毫无疑问正确使用保管对您的利益而十分重要，因此，请您在使用之前，仔细阅读使用说明书的全部内容。

2005年12月9日目录一产品的用途及使用范围⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅1 二主要技术参数⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅1 三仪器主要结构特点⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅2 四仪器的使用方法⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅3 五仪器的校正⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅6 六仪器使用注意事项⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅7一、产品用途及使用范围：AL132-C自动安平水准仪主要用于国家二等水准测量，也可用于高精度的工程测量、地形测量及其它水准测量当中。

平板测微器采用直接读数形式，直读0.1mm，估读0.01mm。

可在-25°~+45°温度范围内使用。

二、主要技术参数每公里往返测高差中数的标准偏差±1mm望远镜正像放大倍数32X物镜通光孔径40mm视场角 1.5°视距乘常数100视距加常数0最短视距0.5m补偿器工作范围±15′安平精度±0.5″圆水准器角值8′/2mm平板测微器测量范围10mm平板测微器的最小格值0.1mm平板测微器的可估读值0.01mm三、仪器主要结构特点：望远镜为正像望远镜,利用阿贝棱镜组进行转向,调焦机构采用齿轮齿条和快慢调焦机构,望远镜各个有关部位采用橡胶圈密封,并冲氮气,使望远镜具有良好的防潮防水性能,防止仪器生霉生雾。

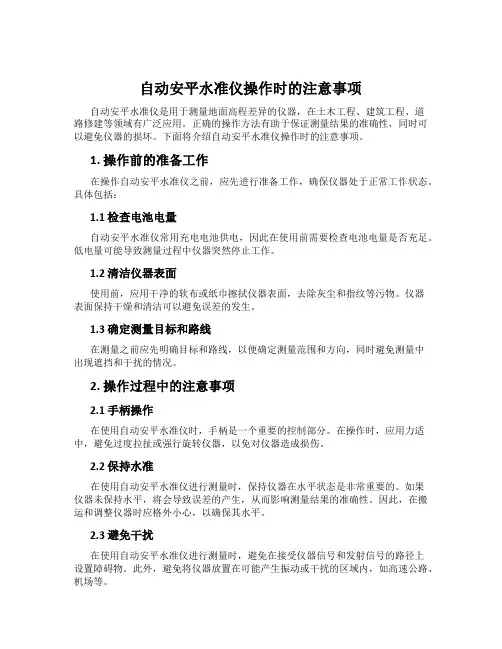

自动安平水准仪操作时的注意事项自动安平水准仪是用于测量地面高程差异的仪器，在土木工程、建筑工程、道路修建等领域有广泛应用。

正确的操作方法有助于保证测量结果的准确性，同时可以避免仪器的损坏。

下面将介绍自动安平水准仪操作时的注意事项。

1. 操作前的准备工作在操作自动安平水准仪之前，应先进行准备工作，确保仪器处于正常工作状态。

具体包括：1.1 检查电池电量自动安平水准仪常用充电电池供电，因此在使用前需要检查电池电量是否充足。

低电量可能导致测量过程中仪器突然停止工作。

1.2 清洁仪器表面使用前，应用干净的软布或纸巾擦拭仪器表面，去除灰尘和指纹等污物。

仪器表面保持干燥和清洁可以避免误差的发生。

1.3 确定测量目标和路线在测量之前应先明确目标和路线，以便确定测量范围和方向，同时避免测量中出现遮挡和干扰的情况。

2. 操作过程中的注意事项2.1 手柄操作在使用自动安平水准仪时，手柄是一个重要的控制部分。

在操作时，应用力适中，避免过度拉扯或强行旋转仪器，以免对仪器造成损伤。

2.2 保持水准在使用自动安平水准仪进行测量时，保持仪器在水平状态是非常重要的。

如果仪器未保持水平，将会导致误差的产生，从而影响测量结果的准确性。

因此，在搬运和调整仪器时应格外小心，以确保其水平。

2.3 避免干扰在使用自动安平水准仪进行测量时，避免在接受仪器信号和发射信号的路径上设置障碍物。

此外，避免将仪器放置在可能产生振动或干扰的区域内，如高速公路、机场等。

2.4 检查数据在每次测量完成后，应当检查所获得的数据，并进行质量审查，以确保其准确性。

此外，注意正确的记录测量数据，如所测的路线、目标点编号、高程值等。

3. 操作后的注意事项3.1 清理仪器在使用自动安平水准仪完成测量任务后，应当将仪器清理干净，并妥善保管。

可用软布等物品擦拭仪器表面，同时使用适当的保护措施避免仪器受到损坏或腐蚀。

3.2 充电自动安平水准仪通常使用充电电池供电，在操作之前应当确保电池充电。

自动安平水准仪使用说明书广东科力达仪器有限公司目录1. 技术参数 (2)2. 外部结构 (3)3. 仪器使用方法 (4)3.1 仪器的安置和整平 (4)3.2 瞄准与调焦 (4)4．测量方法 (5)4.1 高差测量 (5)4.2 距离测量 (5)4.3 方位角测量 (6)5．仪器检校与调整 (6)5.1 圆水泡检校 (6)5.2 i角检校 (6)6．仪器维护保养 (8)装箱明细 (9)-1--2-2. 外部结构1）基座2）度盘3）目镜4）目镜罩5）物镜6）调焦手轮7）水平循环微动手轮8）脚螺丝手轮9）光学瞄准器10）水泡观察器11）圆水泡12）度盘指示牌-3-3. 仪器使用方法3.1 仪器安置和整平（1）将三角架调至人眼水平位置，固紧螺丝A。

（图1）（2）调整三角架大致水平后，将三角架固定在地面上。

（图2）（3）将仪器安置在架头上，用中心螺丝固紧。

（图3）（4）用三角架粗整平仪器，调整仪器脚螺丝手轮，使圆水准泡居中。

（图4）3.2 瞄准与调焦（1）用光学瞄准器瞄准标尺。

（2）旋转目镜手轮使分划板视距丝清晰。

（3）旋动调焦手轮（向前转动为调向无限远方向，向后转动为调向近距离方向）直到标尺成像清晰。

（4）旋转水平循环微动手轮，使标尺成像在视场中心。

-4-4．测量方法4.1 高差测量（1）安置仪器于标尺A、B中间。

（2）垂直安放标尺于A点，用中丝读数为a。

（3）垂直安放标尺于B点，用中丝读数为b。

（4）A、B两点高差值h为：h=a-b=1.735-1.224=0.511m（图5）4.2 距离测量（1）瞄准标尺，读取视距丝间距e，单位：厘米。

（2）仪器至标尺距离等同值e，单位：米。

图6、7示：视距丝长度l为32厘米，则仪器至标尺距离为32米-5-4.3 方位角测量（1）视距丝竖丝瞄准目标A，读取角度值α。

（2）转动望远镜瞄准目标B，读取角度值β。

（3）∠AOB=α-β(图8)5．仪器检校与调整5.1 圆水准泡校验（1）调整仪器脚螺丝手轮，使圆水准泡居中。

第二章 测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。

高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。

水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。

如图2.1.1所示，设在地面A 、B 两点上竖立水准尺，在A 和B 两点间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点视距尺上的读数a 、b ，可以得到A B H a H b +=+ (2.1.1)式中，A 点水准尺读数a 称为后视读数，B 点水准尺读数b 为前视读数。

A 、B 两点的高差ab h 也可以写为ab h a b =- (2.1.2)若A 点高程A H 已知， 则由式(2.1.1)和(2.1.2)可求出B 点高程为()B A A ab H H a b H h =+-=+ (2.1.3)图2.1.1 水准测量原理如果A 、B 两点距离较远、高差较大或遇到障碍物使视线受阻，不能安置一站仪器完成观测任务时，可采取分段、连续设站的方法施测，在线路中间设置一些转点TP （临时高程传递点，须放置尺垫）来完成测量工作。

水准路线可分为闭合水准路线、附合水准路线和支水准路线三种。

如图2.1.2所示，可容易得到高程计算公式：(1,2,,)i i i ab B A ab h a b i n h h a b H H h =-=⎧⎪==-⎨⎪=+⎩∑∑∑ (2.1.4) 或11122121A B n nTP H H h TP H H h B H H h -=+⎧⎪=+⎪⎨⎪⎪=+⎩高程：高程：点高程： (2.1.5)2.1.2 水准线路测量水准测量的工具是水准仪，它主要由望远镜、水准器、基座三部分组成。

按仪器精度分，有DS 05、DS l 、DS 3、DS l0等四种型号的仪器。

塔尺读数有正的有倒的，读数的时候要注 意。塔尺上数字的上面有点，有一点就是1 米，有2点就是2米，比如你十字丝所对的 数字是5，上面有2点，读数就是2.5米。
工作原理
• 自动安平水准仪依靠圆水准泡进行粗略调平,这项
工作的目的是让水准仪的望远镜轴粗略的处于水 平状态.自动安平水准仪与微倾水准仪的最大不同 在于它的补偿器,我们知道微倾水准仪是依靠复合 气泡来使望远镜轴精确处于水平位置,而自动安平 的仪器则依靠补偿器来使视线轴处于水平. 补偿器 的工作原理是利用地球引力进行工作的,它将一组 透镜用掉丝悬挂,在地球引力的作用下,悬挂的透镜 始终垂直于地面,当仪器没完全整平时,也就是望远 镜轴于水平线有一夹角(i角),则相应的补偿器会始 终垂直于地面,其也将与望远镜轴产生夹角(i+90 度角),经过悬挂的透镜,我们的视线就会得到改正, 使我们得到正确的水平视线.
• 4. 精平
精平是使望远镜的视线精确水平。微倾水准仪， 在水准管上部装有一组棱镜，可将水准管气泡两 端，折射到镜管旁的符合水准观察窗内，若气泡 居中时，气泡两端的象将符合成一抛物线型，说 明视线水平。若气泡两端的象不相符合，说明视 线不水平。这时可用右手转动微倾螺旋使气泡两 端的象完全符合，仪器便可提供一条水平视线， 以满足水准测量基本原理的要求。注意？气泡左 半部份的移动方向，总与右手大拇指的方向不一 致。
分类及型号
• 按照工作原理：电子水准仪和光学水准仪 按照精
度： 0.3mm/0.4mm/0.5mm/0.7mm/1mm/1.5mm/2m m/2.5mm/3mm
• 一般的有苏光的水准仪DSZ3，北光的水准仪
DSZ2、DSZ3，全站仪有南方的3系列，苏光的6 系列，北京科利达的，索佳的Set系列，拓普康的 3系列，还有莱卡的和尼康的，用得最多是莱卡的 和拓普康的，性能较好，也比较稳定。至于，再 好一点的就用到数值读卡水准仪了，和全自动 GPS全站仪了。

苏一光自动安平水准仪（NAL30A）使用说明一、仪器用途及特点NAL30A自动安平水准仪是最新型防水型自动安平水准仪，可用于国家三、四等水准测量，具有自动补偿功能可提高作业效率。

二、简述1、仪器本仪器由带补偿装置的望远镜、度盘、微动装置、及基座，仪器上设有检查按钮，可检查补偿器工作状况，仪器在每次使用前都必须检查补偿器是否正常工作，避免造成误差，仪器采用摩擦制动，水平微动采用无限微动机构，安排在两侧的手轮分别供两只手操作。

2、水准标尺NAL系列在自动安平水准仪望远镜成正像，所以水准标尺也采用正像标尺。

三、使用方法1、安装整平仪器（1）将三脚架下部皮带解开，松开自动螺旋。

（2）分开三角脚的三只脚，使其成正三角形，用脚踩踏脚，使其三个脚尖稳固的插入地面，头部尽可能地水平，高度以观测时适宜为准，注意将制动螺旋锁锁紧。

然后将仪器放在平台上，拧紧中心螺丝。

（3）旋转脚螺旋，可将仪器安平。

当圆水泡居中时，仪器即被安平了，此时视线自动安置成水平状态。

2、补偿装置检查检查方法：仪器在圆水泡居中时瞄准一目标，把检查按钮按到底并马上放掉，同时观察目标，若标尺摆动后水平丝回复原位，则补偿器处于正常工作状态，视线水平，如果圆水泡偏离中心，当检查按钮时，标尺像不是正常摆动，而是急促短暂的跳动，表明补偿器超出了工作范围碰到了限位丝，必须将仪器整平，是水泡居中。

3、瞄准和调焦用粗瞄准器观察，使仪器望远镜粗略的瞄准水准尺，旋转调焦手轮，直到尺象无视差并清晰成象与分划线上。

旋转微动手轮，将分划线板竖丝正确地置于标尺中间。

4、操作（1）高差测量①将仪器置于A、B亮哥点之间距离约一半处。

②在A、B两个点垂直的安置水准尺，先用水准仪读出A点的高度数值a，再读出B的的数值b。

③则A、B两点的高差h=a-b。

（2）距离测量瞄准测量标尺，用视距上丝A1和视距下丝读出标尺上的读数A2，两个读数之差乘以100即为仪器中心到标尺间的距离H=(A1-A2)*1OO（3）水平方位角测量①将仪器中心点与地面点重合。

6
3）因自然灾害（如地震、风暴、洪水等）、火灾、 事故或第三者责任而引起的任何直接或间接的后 果及利益损失，厂方及代表处对此不承担责任。 4）因数据的改变、丢失、工作因不按本使用说明书进行操作而引起的后果及 利益损失，厂方及代表处对此不承担责任。 6）因搬运不当或与其他产品连接而引起的后果及 利益损失，厂方及代表处对此不承担责任。
然后擦净、凉干，最后装入仪器箱并存放在通风 良好的地方储存。 （6） 如果物镜表面需要清洁，必须先用干净的毛刷或 用橡皮球吹风除去表面的灰尘，然后，用柔软的 洗涤棉布轻轻擦拭透镜表面。如果需要，可沾取 少量的酒精或者酒精与乙醚的混合液，然后从中 心向外一圈一圈的轻轻地擦拭透镜表面，在任何 情况下都不得摩擦透镜表面，如确有必要，可以 重新擦拭。 （7） 塑料仪器箱可用中性洗涤剂或清水擦拭，不可用 汽油、稀释剂或者其他的化学溶液擦拭。 （8） 按照 J.I.S.B 标准，应使用中心连接螺丝直径 5/8
5
•仪器落下是很危险的，请务必提住手把，并随时注意 检查提手的固定螺丝是否拧紧。 •务必正确安装三角基座，否则，若三角基座掉落将使 导致伤害。 •若仪器坠落，将会造成严重后果。 请检查仪器是否正确固定到三脚架上。 •三脚架和仪器脱落都会造成严重后果。 请检查三脚架上的螺旋是否已拧紧。
用户
1）本产品只能由专业人员使用。 用户必须是有相当水平的测量人员或有相当的测
8
仪器特性
*自动安平作用快速稳定 AT-G 系列内装有磁阻尼补偿器，它不受微小摆动的影 响，具有十分稳定的精度，从而大大加快了自动安平的 作用，使水准测量操作速度快、精度高。 四根特殊的塑料袋用来悬挂磁阻尼补偿器系统，因而不 会受到磁场的影响。 *防水望远镜结构 仪器上的望远镜是完全防水的，因此适用于各种潮湿环 境下的测量操作，如下小雨或者在隧道内，望远镜内装 有干燥气体（氮气），可以有效地防止水气凝结在透镜 表面。 *用瞄准器加快照准速度 视准管类型的粗瞄准器加快了照准速度，从而也就加快 了水准测量操作的速度。 *无制动装置的水平微动螺旋 无需制动即可在 360°（400g）圆弧上的任一点处转动 水平微动螺旋，因而加快了照准速度，水平微动螺旋可 在其左、右端转动旋钮，使用方便，照准目标调节快。 *快速、精确、快/慢同轴调焦 本仪器调焦旋钮具有同轴双速调焦作用，由于调焦可从 粗传动自动转换到细传动，从而使调焦操作加快，精度 提高（使用于 AT-G1 型）。 *快速仪器安置 由于基座板除了固定在标准的平顶面三脚架上之外，还

作业指导书
HCJCJX16 (第0次修改)
操作规程
DSZ2型精密自动安平水准仪
2008—01—01批准2008—01—01实施
广西鼎恒工程质量检测有限公司
目录
一安置仪器 (1)
二仪器整平 (1)
三检验步骤 (1)
DSZ2型精密自动安平水准仪操作规程
一、安置仪器
将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度。

二、仪器整平
2.1 将仪器安置到三脚架上
将仪器小心地安置到三脚架上，松开中心连接螺旋；
2.2 进行粗平
仪器安置到三脚架后，目测仪器底盘上的粗整平表，利用三脚架上的活动部位使气泡居中于粗整平表；
2.3 进行精平
粗整平后仪器底盘基本处于水平面上，为使读书更加准确，须对视镜进行精平，目测仪器视像管右侧的精平显示管，转动仪器底盘上的三个旋钮，是精平显示管里的气泡居中。

至此仪器整平完成。

（注：进行精平步骤时必须在第一次精平后转动视像管180°再重新细调一次。

）
三、检测步骤
3.1 选取检测点；
3.2 架好仪器；
3.3 进行粗平与精平；
3.4 读书及记录；
3.5 数据处理。

编制：审核：批准：。

自动安平水准仪的读数方法
自动安平水准仪是一种用于测量地面平坦度和高度差的仪器。

下面是自动安平水准仪的读数方法：
1. 准备工作：
- 将自动安平水准仪放置在测量点上，确保其稳定和水平。

- 打开仪器的电源，等待仪器进行自检和校准。

2. 读取水平线：
- 在自动安平水准仪上，有一个或多个水平线指示器。

观察水平线指示器，确保其在水平位置上。

- 如果水平线指示器不在水平位置上，可以通过调整仪器的水平调节螺栓或调整仪器的水平气泡进行调整，使其水平。

3. 读取高度差：
- 在自动安平水准仪上，有一个或多个高度差显示器。

观察高度差显示器，读取当前位置的高度差数值。

- 高度差显示器可能显示正数或负数，正数表示当前位置的高度比基准点高，负数表示当前位置的高度比基准点低。

4. 记录测量数据：
- 在进行测量时，可以使用笔记本、测量记录表或计算机等工具记录测量数据。

- 每次测量时，记录当前位置的高度差数值，并标明测量点的编号或位置信息。

需要注意的是，具体的自动安平水准仪的读数方法可能会因仪
器型号和功能的不同而有所差异。

在使用前，建议仔细阅读仪器的使用说明书，并遵循制造商的操作指南。

此外，为了获得准确的测量结果，应选择合适的测量点和测量环境，并在测量过程中保持仪器的稳定性和准确性。
