兆欧表的检查方法
兆欧表就像是一个神秘的电精灵探测器。那我们怎么检查这个神奇的家伙呢？
先把兆欧表从它的小窝里拿出来，就像叫醒一个正在打盹的小怪物。看看它的外观，要是有破损，那就像看到一个战士身上破了个大口子，这可不行。这时候的兆欧表仿佛在说：“哎呀，可别让我带伤工作呀。”
检查表头指针，这指针得像个听话的小磁针一样。它要是卡壳了，就好比一个舞者突然定住了，那还怎么表演呢？正常的指针就应该像灵动的小鱼，轻轻摆动，乖乖地指向零位。
再看看兆欧表的接线端子，那可是它的小触角呢。要是这小触角脏了或者松动了，就像小猫咪的胡须被弄乱了，功能肯定受影响。必须确保它们干干净净、紧紧地待在自己的位置上，这样兆欧表才能准确地捕捉到电精灵的踪迹。
接下来是测试线的检查。测试线就像是兆欧表的小尾巴，要是断了或者有破损，那就像小尾巴被老鼠咬了一口，兆欧表可就没法好好工作啦。这测试线得完整又健康，像个活力满满的小蛇。
然后是摇动手柄的检查。摇动手柄的时候，感觉就像在给兆欧表做按摩。如果摇起来特别费劲，就像在推一堵墙，那肯定是哪里出问题了。正常的摇动手柄应该是比较轻松的，就像在摇一个小铃铛。
测试兆欧表的开路电压，这电压要是不对，那就像厨师做菜放错了调料。电压太高或者太低，兆欧表就不能准确地测量电阻啦，就像厨师把菜做砸了一样。
还有短路测试，这时候兆欧表就像一个超级侦探在寻找蛛丝马迹。如果短路测试结果不正常，那就像侦探迷失了方向，整个测量可就乱套了。
检查兆欧表的刻度盘，刻度盘就像是兆欧表的小地图。要是刻度模糊不清，就像地图被水弄花了，那使用者肯定会晕头转向，不知道怎么读取数据了。
再看看兆欧表的电池（如果有的话），电池就像兆欧表的能量小饼干。要是电池没电了，兆欧表就像一个饿瘪了的小怪兽，根本没有力气工作。
总之，检查兆欧表就像是给一个即将上战场的小战士做全身检查，每个环节都不能马虎，只有这样，这个电精灵探测器才能准确地发挥它的作用。
兆欧表的使用方法
兆欧表定义。
兆欧表又称绝缘电阻摇表，是一种测量高电阻的仪表，用来测量电气设备或供电线路的绝缘电阻值。是一种可携带式的仪表，兆欧表的表盘刻度以兆欧（MΩ）为单位。
手摇式兆欧表的组成
一般的兆欧表主要由手摇直流发电机、磁电系比率表和测量线路组成。
为什么要进行绝缘测试？
现代生活日新月异，人们一刻也离不开电。在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等。它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。当受热和受潮时，绝缘材料便老化。其绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。判断其绝缘程度是否满足设备需要。同时可以用兆欧表辅助排故。
为什么使用兆欧表测量绝缘电阻值？而不用万用表测量？
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。而绝缘电阻由于一般数值较高（一般为兆欧级）。在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。它是测量绝缘电阻最常用的仪表。它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。兆欧表用于测量绝缘电阻即方便又可靠。 正确使用兆欧表
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高压电的设备，必须消除这种可能性后（兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场），才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
（5）接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

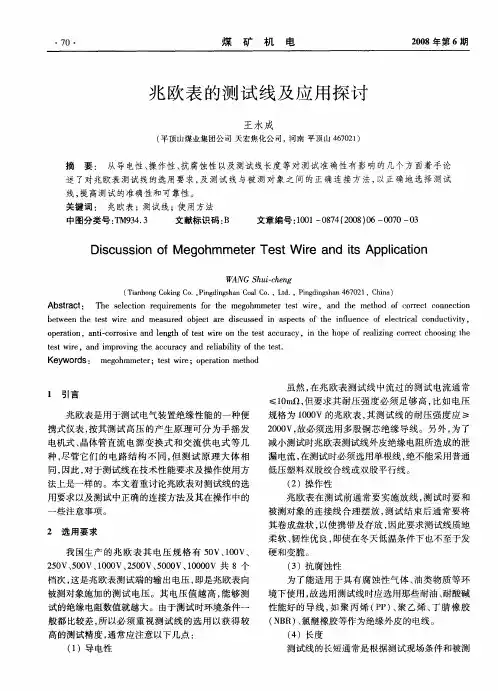

・７Ｏ・ 煤矿机电 ２００８年第６期
兆欧表的测试线及应用探讨
王水成
（平顶山煤业集团公司天宏焦化公司，河南平顶山４６７０２１）
摘 要： 从导电性、操作性、抗腐蚀性以及测试线长度等对测试准确性有影响的几个方面着手论
述了对兆欧表测试线的选用要求，及测试线与被测对象之间的正确连接方法，以正确地选择测试
线，提高测试的准确性和可靠性。 关键词： 兆欧表；测试线；使用方法 中图分类号：ＴＭ９３４．３ 文献标识码：Ｂ 文章编号：１００１—０８７４（２００８）０６—００７０—０３
Ｄｉｓｃｕｓｓｉｏｎ ｏｆ Ｍｅｇｏｈｍｍｅｔｅｒ Ｔｅｓｔ Ｗｉｒｅ ａｎｄ ｉｔｓ Ａｐｐｌｉｃａｔｉｏｎ
ＷＡＮＧ Ｓｈｕｉ—ｃｈｅｎｇ （Ｔｉａｎｈｏｎｇ Ｃｏｋｉｎｇ Ｃｏ．，Ｐｉｎｇｄｉｎｇｓｈａｎ Ｃｏａｌ Ｃｏ．，Ｌｔｄ．，Ｐｉｎｇｄｉｎｇｓｈａｎ ４６７０２１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｓｅｌｅｃｔｉｏｎ ｒｅｑｕｉｒｅｍｅｎｔｓ ｆｏｒ ｔｈｅ ｍｅｇｏｈｍｍｅｔｅｒ ｔｅｓｔ ｗｉｒｅ，ａｎｄ ｔｈｅ ｍｅｔｈｏｄ ｏｆ ｃｏｒｒｅｃｔ ｃｏｎｎｅｃｔｉｏｎ ｂｅｔｗｅｅｎ ｔｈｅ ｔｅｓｔ ｗｉｒｅ ａｎｄ ｍｅａｓｕｒｅｄ ｏｂｊｅｃｔ ａｒｅ ｄｉｓｃｕｓｓｅｄ ｉｎ ａｓｐｅｃｔｓ ｏｆ ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｅｌｅｃｔｒｉｃａｌ ｃｏｎｄｕｃｔｉｖｉｔｙ， ｏｐｅｒａｔｉｏｎ，ａｎｔｉ－ｃｏｒｒｏｓｉｖｅ ａｎｄ ｌｅｎｇｔｈ ｏｆ ｔｅｓｔ ｗｉｒｅ ｏｎ ｔｈｅ ｔｅｓｔ ａｃｃｕｒａｃｙ，ｉｎ ｔｈｅ ｈｏｐｅ ｏｆ ｒｅａｌｉｚｉｎｇ ｃｏｒｒｅｃｔ ｃｈｏｏｓｉｎｇ ｔｈｅ
ｔｅｓｔ ｗｉｒｅ，ａｎｄ ｉｍｐｒｏｖｉｎｇ ｔｈｅ ａｃｃｕｒａｃｙ ａｎｄ ｒｅｌｉａｂｉｌｉｔｙ ｏｆ ｔｈｅ ｔｅｓｔ． Ｋｅｙｗｏｒｄｓ： ｍｅｇｏｈｍｍｅｔｅｒ；ｔｅｓｔ ｗｉｒｅ；ｏｐｅｒａｔｉｏｎ ｍｅｔｈｏｄ

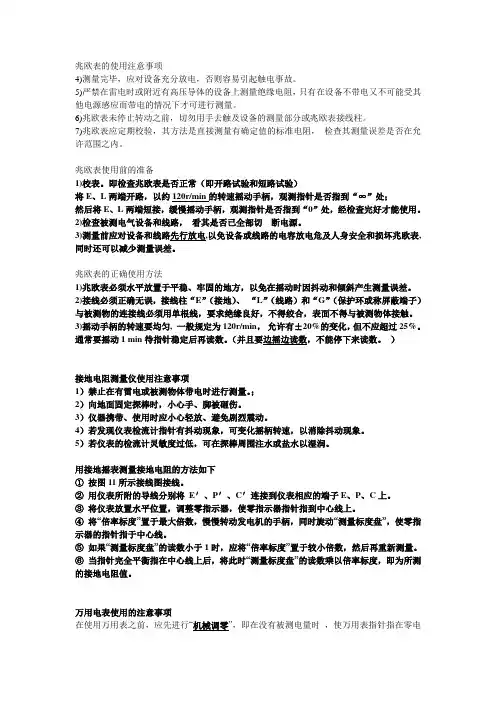

兆欧表的使用注意事项
4)测量完毕，应对设备充分放电，否则容易引起触电事故。
5)严禁在雷电时或附近有高压导体的设备上测量绝缘电阻，只有在设备不带电又不可能受其他电源感应而带电的情况下才可进行测量。
6)兆欧表未停止转动之前，切勿用手去触及设备的测量部分或兆欧表接线柱。
7)兆欧表应定期校验，其方法是直接测量有确定值的标准电阻， 检查其测量误差是否在允许范围之内。
兆欧表使用前的准备
1)校表。即检查兆欧表是否正常（即开路试验和短路试验）
将E、L两端开路，以约120r/min的转速摇动手柄，观测指针是否指到“∞”处；
然后将E、L两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。
2)检查被测电气设备和线路， 看其是否已全部切 断电源。
3)测量前应对设备和线路先行放电,以免设备或线路的电容放电危及人身安全和损坏兆欧表,同时还可以减少测量误差。
兆欧表的正确使用方法
1)兆欧表必须水平放置于平稳、牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。
2)接线必须正确无误，接线柱“E”（接地）、 “L”（线路）和“G”（保护环或称屏蔽端子）与被测物的连接线必须用单根线，要求绝缘良好，不得绞合，表面不得与被测物体接触。
3)摇动手柄的转速要均匀, 一般规定为120r/min， 允许有±20%的变化，但不应超过25%。通常要摇动1 min待指针稳定后再读数。（并且要边摇边读数，不能停下来读数。 ）
接地电阻测量仪使用注意事项
1）禁止在有雷电或被测物体带电时进行测量。；
2）向地面固定探棒时，小心手、脚被砸伤。
3）仪器携带、使用时应小心轻放、避免剧烈震动。
4）若发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
5）若仪表的检流计灵敏度过低，可在探棒周围注水或盐水以湿润。
用接地摇表测量接地电阻的方法如下
① 按图11所示接线图接线。
② 用仪表所附的导线分别将 E′、P′、C′连接到仪表相应的端子E、P、C上。
