经纬仪测垂直度

正确进行建筑轴线测量正确进行建筑轴线测量，主要是建筑物轴线的竖向传递测量，以正确控制建筑物的垂直度偏差，同时，能正确地进行楼面定位放线。

当前，国内外高层建筑施工中，常用的轴线竖向传递测量方法有经纬仪投点测量法、激光测量法、经纬仪天顶测量法、经纬仪俯视测量法和挂吊线坠法等五种，现分别介绍如下。

第一节经纬仪投点测量法经纬仪投点测量法是传统的测量方法，也是目前建筑施工中使用比较普遍的方法。

它主要使用一般仪器J2、J6型经纬仪进行投测工作。

一、经纬仪投点测量法优点1．测量精度一般较高，如气候、邻房位置、脚手架等客观条件较好，在楼面又设置封闭导线时，测设的精度将会更高。

2．J2、J6经纬仪一般施工单位都能解决，测量操作时不用读角度，所以操作比较简便，投测速度较快。

3．由于投测不是逐层传递，不会产生积累误差，因而提高了测量定位的精度。

二、经纬仪投点测量法缺点1．当建筑物高度较高时，由于仰角关系，测设距离要远，在城区施工，场地狭小，现场测设工作有一定难度。

2，受气候影响较大，不宜在晴天太阳下，刮风、雨天等气候条件下进行测量操作，否则将影响精度。

三、使用经纬仪投点测量法，应注意以下几方面的问题1．每次测设的仪器应固定，每次测设前，应将仪器作一次严格检验，特别是照准部分的水准管轴，应严格垂直于竖轴，防止因仪器本身的缺陷造成测量误差。

2．每次测设时，应特别注意仪器的整平精度。

测设时，应采用正、倒镜的测设方法。

同时应控制视线仰角的大小，—般不宜大于45度，否则，应在经纬仪上配制弯管目镜，改善观测条件，因为仰角过大，不但操作不便，而且会降低测设精度。

3．测设时间应选在无风、阴天或早上太阳出来之前，避免自然条件影响测设精度。

4．地面控制桩应稳固，并妥善保护。

5．注意因基础沉降原因造成的测量误差，施工中应经常测量基础的沉降差异，一旦发现应及时调正。

光学经纬仪各部分作用
一、光学经纬仪的组成：
光学经纬仪主要由目镜、物镜、制动螺旋、微动螺旋、水准管、脚螺旋、对光螺旋、制动按钮、读数显微镜等组成，整个经纬仪安装在一个专用三脚架上。

它分为普通光学经纬仪和精密光学经纬仪两种类型。

二、光学经纬仪的主要功能：
光学经纬仪是一种高精度的光学仪器。

它的主要功能是测量纵向、横向轴线（中心线）以及垂直度的控制测量等。

三、光学经纬仪的主要应用范围：
主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装垂直度的控制测量。

在机电工程中，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。

β=右目标读数-左目标读数=b-a
• 测量角度的仪器在测量水平角时必须具备 两个基本条件： （1）能给出一个水平放置的，且其中 心能方便地与方向线交点置于同一铅垂线 上的刻度园盘——水 平度盘； （2）要有一个能瞄准远方目标的望远 镜，且要能在水平面和竖直面内作全圆旋 转，以便通过望远镜 瞄准高低不同的目标A和B。图中水平角β为 A和B两个方向读数之差：β=b-a
• 这说明立式多齿分度台旋转轴与大地水平而垂直。然后， 按经纬仪检定规程要求，精确整平经纬仪，这样即完成安 置。以下叙述的各项检定、测试等工作时，被检经纬议均 应按上述步骤正确安置，其视轴高度一般也应先调整好； 各锁紧螺钉均应在锁紧状态，以下就不再重复叙述。
• ３．水准器轴与竖轴的垂直度的检定 • 将被检经纬仪精确整平，旋转照准部使其管状水准器
度低，其格值为8″／ 2mm 。
• 本仪器采用一台立式多齿分度台、一台卧式多齿分度合、一台检调管 、一台自准直光管（作平行光管用）和仪器座组成，自准直光管焦平 面上有刻线分划板，通过立式多齿分度台的转动，与平行光管一起构 成任意角度水平方向无穷远目标，同样，通过卧式多齿分度台的转动 ，也能构成任意角度竖直方向无穷远目标，因此，它能很方便地模拟 各种情况,对仪器进行检定。
升降螺母２升降工作台，把经纬仪望远镜视准轴与平行光管光 轴调到大致等高后锁紧升降螺杆。旋转照准部使长水泡与立式 多齿分度台下的两支承螺钉的连线平行，调节经纬仪脚螺旋使 水泡居中，固定照准部。然后，转动立式多齿分度台的手柄， 使立式多齿分度台上、下齿盘脱开啮合，上齿盘旋转180°后， 啮会上、下齿盘，看经纬仅长水泡是否居中，若不居中，调整 立式多齿分度台底部的微调机构6，使水泡移动偏差的一半，调 整经纬仪脚螺旋使长水泡居中，再使上齿盘旋转180°，看长水 泡位置是否不变，若改变，重复以上操作；上齿盘旋转90°， 调整经纬仪脚螺旋使长水泡居中，上齿盘旋转180°，啮合上、 下齿盘，看长水泡位置是否改变，若改变，调整调整立式多齿 分度台底部的微调螺母６，使水泡移动偏差的一半，调整经纬 仪脚螺旋使长水泡居中，上齿盘再旋转180°，看水泡位置是否 改变。以上过程需反复调整至上齿盘在任意位置与下齿盘啮合

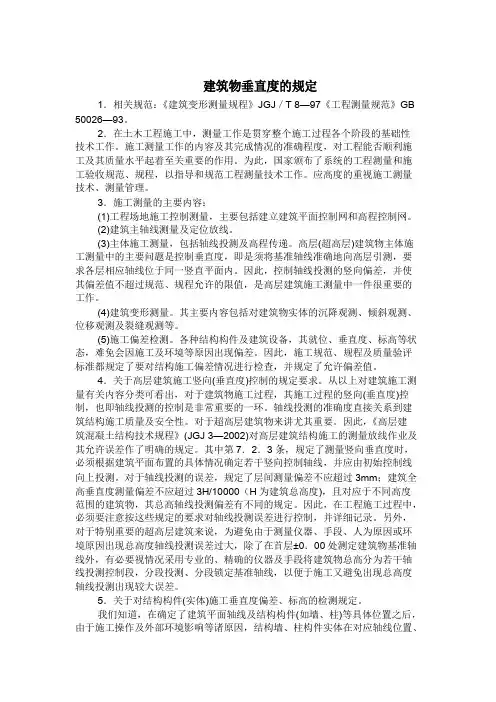

建筑物垂直度的规定1．相关规范：《建筑变形测量规程》JGJ／T8—97《工程测量规范》GB 50026—93。

2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。

施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。

为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。

应高度的重视施工测量技术、测量管理。

3．施工测量的主要内容：(1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。

(2)建筑主轴线测量及定位放线。

(3)主体施工测量，包括轴线投测及高程传递。

高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。

因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。

(4)建筑变形测量。

其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。

(5)施工偏差检测。

各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。

因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。

4．关于高层建筑施工竖向(垂直度)控制的规定要求。

从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。

轴线投测的准确度直接关系到建筑结构施工质量及安全性。

对于超高层建筑物来讲尤其重要。

因此，《高层建筑混凝土结构技术规程》(JGJ3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。

其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。

对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测量偏差不应超过3H/10000（H为建筑总高度)，且对应于不同高度范围的建筑物，其总高轴线投测偏差有不同的规定。
