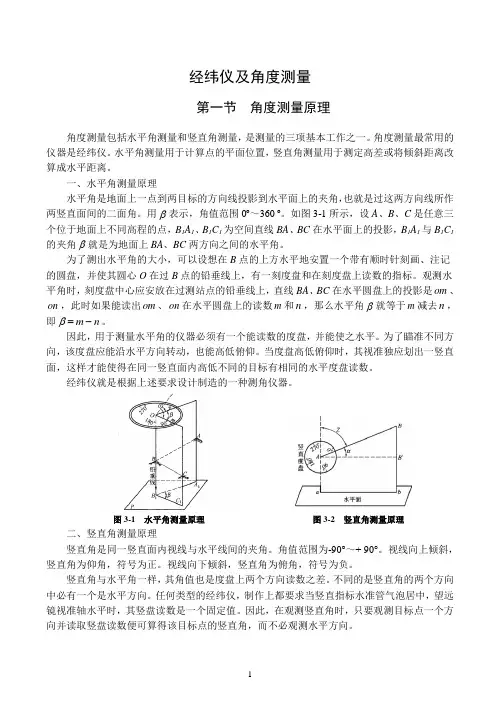

经纬仪及角度测量第一节 角度测量原理角度测量包括水平角测量和竖直角测量，是测量的三项基本工作之一。
角度测量最常用的仪器是经纬仪。
水平角测量用于计算点的平面位置，竖直角测量用于测定高差或将倾斜距离改算成水平距离。
一、水平角测量原理水平角是地面上一点到两目标的方向线投影到水平面上的夹角，也就是过这两方向线所作两竖直面间的二面角。
用β表示，角值范围0º～360 º。
如图3-1所示，设A 、B 、C 是任意三个位于地面上不同高程的点，B 1A 1、B 1C 1为空间直线BA 、BC 在水平面上的投影，B 1A 1与B 1C 1的夹角β就是为地面上BA 、BC 两方向之间的水平角。
为了测出水平角的大小，可以设想在B 点的上方水平地安置一个带有顺时针刻画、注记的圆盘，并使其圆心O 在过B 点的铅垂线上，有一刻度盘和在刻度盘上读数的指标。
观测水平角时，刻度盘中心应安放在过测站点的铅垂线上，直线BA 、BC 在水平圆盘上的投影是om 、on ，此时如果能读出om 、on 在水平圆盘上的读数m 和n ，那么水平角β就等于m 减去n ，即n m -=β。
因此，用于测量水平角的仪器必须有一个能读数的度盘，并能使之水平。
为了瞄准不同方向，该度盘应能沿水平方向转动，也能高低俯仰。
当度盘高低俯仰时，其视准独应划出一竖直面，这样才能使得在同一竖直面内高低不同的目标有相同的水平度盘读数。
经纬仪就是根据上述要求设计制造的一种测角仪器。
图3-1 水平角测量原理 图3-2 竖直角测量原理 二、竖直角测量原理竖直角是同一竖直面内视线与水平线间的夹角。
角值范围为-90°～+ 90°。
视线向上倾斜，竖直角为仰角，符号为正。
视线向下倾斜，竖直角为俯角，符号为负。
竖直角与水平角一样，其角值也是度盘上两个方向读数之差。
不同的是竖直角的两个方向中必有一个是水平方向。
任何类型的经纬仪，制作上都要求当竖直指标水准管气泡居中，望远镜视准轴水平时，其竖盘读数是一个固定值。

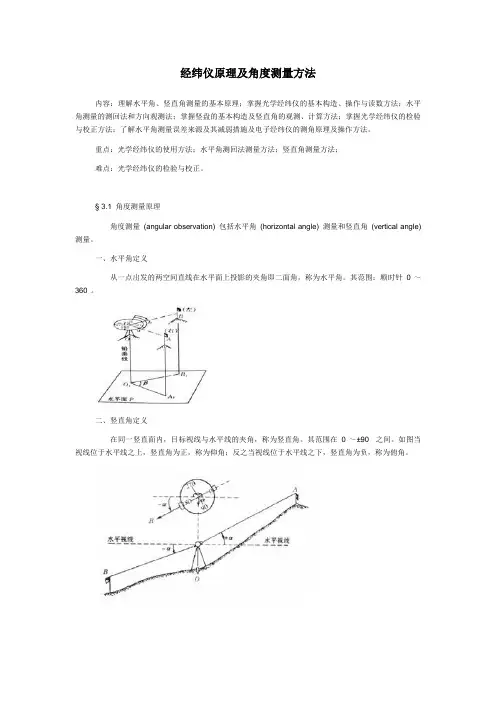

经纬仪原理及角度测量方法内容：理解水平角、竖直角测量的基本原理；掌握光学经纬仪的基本构造、操作与读数方法；水平角测量的测回法和方向观测法；掌握竖盘的基本构造及竖直角的观测、计算方法；掌握光学经纬仪的检验与校正方法；了解水平角测量误差来源及其减弱措施及电子经纬仪的测角原理及操作方法。
重点：光学经纬仪的使用方法；水平角测回法测量方法；竖直角测量方法；难点：光学经纬仪的检验与校正。
§ 3.1 角度测量原理角度测量(angular observation) 包括水平角(horizontal angle) 测量和竖直角(vertical angle) 测量。
一、水平角定义从一点出发的两空间直线在水平面上投影的夹角即二面角，称为水平角。
其范围：顺时针0°～360°。
二、竖直角定义在同一竖直面内，目标视线与水平线的夹角，称为竖直角。
其范围在0°～±90°之间。
如图当视线位于水平线之上，竖直角为正，称为仰角；反之当视线位于水平线之下，竖直角为负，称为俯角。
§ 3.2 光学经纬仪（optical theodolite ）经纬仪是测量角度的仪器。
按其精度分，有DJ6 、DJ2 两种。
表示一测回方向观测中误差分别为6"、2"。
一、DJ6 光学经纬仪的构造DJ6 光学经纬仪图1、照准部(alidade)2、水平度盘(horizontal circle)3、基座(tribrach)二、J6的读数方法1、J6 经纬仪采用“分微尺测微器读数法”，分微尺的分划值为1ˊ，估读到获0.1ˊ( 即：6") 。
如图，水平度盘读数为：73°04ˊ24"。
2、“ H ”——水平度盘读数，“ V ”——竖直度盘读数。
三、J2 光学经纬仪的构造如图与J6 相比，增加了：1、测微轮——用于读数时，对径分划线影像符合。
2、换像手轮——用于水平读数和竖直读数间的互换。
