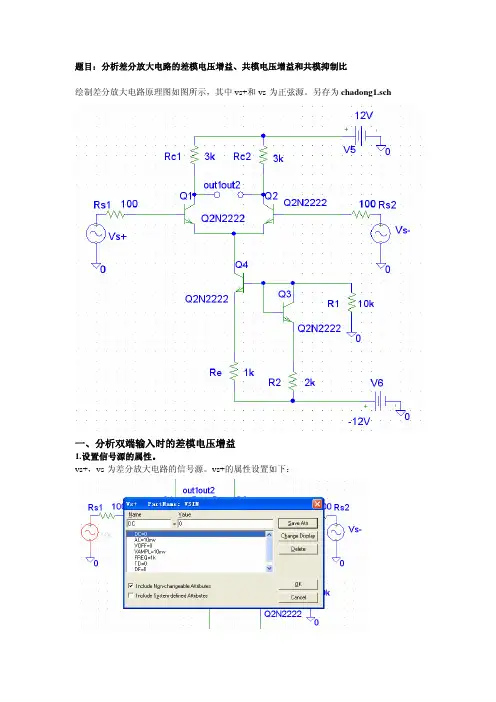

题目：分析差分放大电路的差模电压增益、共模电压增益和共模抑制比绘制差分放大电路原理图如图所示，其中vs+和vs-为正弦源。
另存为chadong1.sch一、分析双端输入时的差模电压增益1.设置信号源的属性。
vs+，vs-为差分放大电路的信号源。
vs+的属性设置如下：Vs-的属性设置如：vs+的“AC”项设为10mv，vs-的“AC”项设为－10mv。
这样才能起到差模输入的作用。
2. 设置分析类型3. Analysis→Simulate，调用Pspice A/D对电路进行仿真计算。
4．测得恒流源给出的静态电流为1.849mA，晶体管Q1和Q2的发射极电流相等，都为0.9246mA。
（思考为什么是相等的）5. 在probe下，单击Trace→Add，在Trace Expression中输入要显示的变量。
若要观察单端输出时的差模电压增益，编辑表达式为：V(out1) / (V(Vs+:+)-V(Vs-:+))；若要观察双端输出时的差模电压增益，编辑表达式为：(V(out1)-V(out2)) / (V(Vs+:+)-V(Vs-:+))。
得到结果如下：6. 用游标测量，双端输出时的差模电压增益为100.68，单端输出时的差模电压增益为50.34.是双端输出时的一半（为什么）。
两条曲线的上限截止频率点都是3.3843Mhz。
二、分析双端输入时的共模电压增益将原理图chadong1.sch打开，另存为chadong2.sch1.设置信号源的属性。
vs+的属性设置不变。
Vs-的“AC”属性设置为10mv，使其和信号源vs+一样，这样就相当于在两个输入端加上了相同的信号，起到共模输入的作用。
2. 设置分析类型3. Analysis Simulate，调用Pspice A/D对电路进行仿真计算。
4. 在probe下，单击Trace→Add，在Trace Expression中输入要显示的变量。
若要观察单端输出时的共模电压增益，编辑表达式为：V(out1) / V(Vs+:+)；若要观察双端输出时的共模电压增益，编辑表达式为：(V(out1)-V(out2)) / V(Vs+:+)。
