浅析毛细管模块空调系统施工工艺江苏正方园建设集团有限公司刘保石刘邦洲［摘要］：毛细管模块空调系统是最近几年开发出来的一种新产品，其施工过程也是一种新工艺.本文根据笔者的实际施工经验，总结了毛细管模块空调系统的施工工艺及施工中应注意的问题。

［关键词]：毛细管;毛细管模块；空调系统；施工工艺；1毛细管模块空调系统原理简介在自然界中，利用充满水的毛细管进行传热的例子很多，例如植物的叶脉或者人的皮下组织都是这种原理，由于毛细管换热的速度极快，换热的效率也就很高。

毛细管模块空调系统就是利用毛细管模块代替传统空调系统的末端设备，将毛细管模块敷设在顶板、地板、墙体内或者顶棚天花板上,冷热水经过毛细管模块后，利用毛细管与室内空气进行热交换，使室内温度始终保持在身体舒适范围内的一种全新空调系统.典型毛细管模块空调系统的原理图如下：典型毛细管空调系统原理图2毛细管模块的结构形式第一种结构图第二种结构图3毛细管空调系统的施工工艺毛细管模块的施工分为干式做法和湿式做法两种.其中干式做法就是将毛细管模块固定在金属吊顶模块或者石膏板吊顶模块上面。

湿式做法就是用导热型砂浆将毛细管模块直接固定在顶板、墙体或者地板内。

3。

1毛细管干式施工法把单个毛细管模块敷设于吊顶主龙骨下与副龙骨平行的位置→在主龙骨上粘贴保温材料（一是利于保护毛细管与龙骨的磨损;二是起到毛细管与龙骨的隔热作用，以免金属龙骨的结露）→用尼龙扎带在毛细管的塑料卡子处绑扎在主龙骨上(注意毛细管不能超出副龙骨平面，否则吊顶板无法安装）→单块毛细管安装完成后,把整个房间的毛细管模块串联起来→试压→把毛细管与主龙骨固定的尼龙扎带剪断（使之与吊顶板充分接触）→在毛细管上部覆盖保温材料（使毛细管的热量下传）→封上吊顶板石膏板吊顶模块的安装图金属板吊顶模块安装图3.2毛细管湿式施工法3.2.1施工过程检查毛坯顶板质量（必须干燥、平整）→开始抹灰底层处理→确定毛细管网的铺设位置→固定管夹及毛细管模块→毛细管供回水管与集水干管热熔连接→集分水器的安装→毛细管打压试验→毛细管隐蔽3.2.2毛细管模块供回水的干管、及系统主干管的安装根据毛细管模块供回水的干管走向放线（以保证干管与集分水器连接方便、管路安装美观），确定毛细管模块供回水的干管支、吊架的安装位置，供回水的干管固定到毛坯天花板或吊顶的空腔内，各回路供回水的干管热熔连接或软管卡式连接。

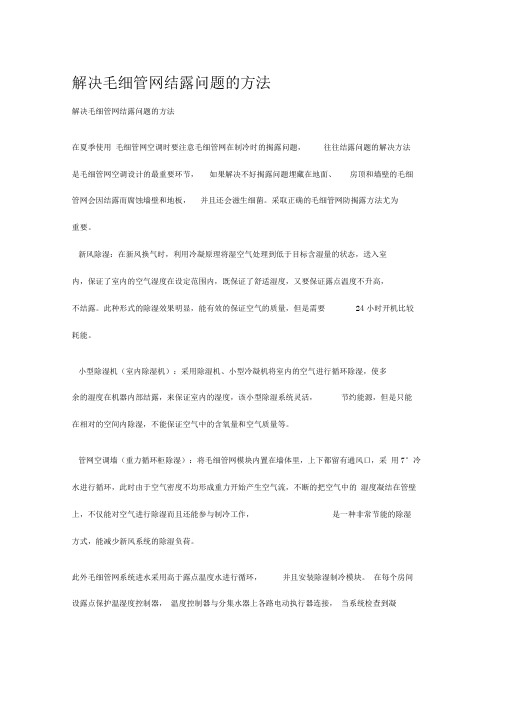

解决毛细管网结露问题的方法解决毛细管网结露问题的方法在夏季使用毛细管网空调时要注意毛细管网在制冷时的揭露问题，往往结露问题的解决方法是毛细管网空调设计的最重要环节，如果解决不好揭露问题埋藏在地面、房顶和墙壁的毛细管网会因结露而腐蚀墙壁和地板，并且还会滋生细菌。

采取正确的毛细管网防揭露方法尤为重要。

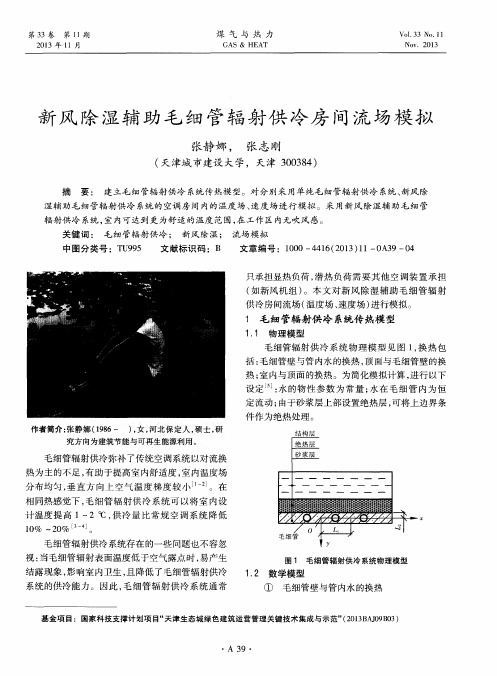

新风除湿：在新风换气时，利用冷凝原理将湿空气处理到低于目标含湿量的状态，送入室内，保证了室内的空气湿度在设定范围内，既保证了舒适湿度，又要保证露点温度不升高，不结露。

此种形式的除湿效果明显，能有效的保证空气的质量，但是需要24小时开机比较耗能。

小型除湿机（室内除湿机）：采用除湿机、小型冷凝机将室内的空气进行循环除湿，使多余的湿度在机器内部结露，来保证室内的湿度，该小型除湿系统灵活，节约能源，但是只能在相对的空间内除湿，不能保证空气中的含氧量和空气质量等。

管网空调墙（重力循环柜除湿）：将毛细管网模块内置在墙体里，上下都留有通风口，采用7°冷水进行循环，此时由于空气密度不均形成重力开始产生空气流，不断的把空气中的湿度凝结在管壁上，不仅能对空气进行除湿而且还能参与制冷工作，是一种非常节能的除湿方式，能减少新风系统的除湿负荷。

此外毛细管网系统进水采用高于露点温度水进行循环，并且安装除湿制冷模块。

在每个房间设露点保护温湿度控制器，温度控制器与分集水器上各路电动执行器连接，当系统检查到凝露危险时，自动关闭水路，系统停止运行防止凝露发生。

毛细管网辐射供冷需采取合理有效的独立除湿方式，可保证室内露点温度始终低于辐射面层的温度，不致结露。

毛细管网平面辐射空调的结露问题与自动控制系统问题发布时间：点击数:18791、结露现象。

本身不具备除湿功能，潮湿季节空调房间结露现象严重。

因此辐射体表面的温度不能低于室内工况下的露点温度，即必须在干工况下工作。

因此，毛细管网承担的热、湿负荷有限，无法满足多数冷热负荷较大建筑的需要，特别是无法保证在高温环境下的空调效果，必须配以新风处理体统并将新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足。

随着人民生活水平的提高，对室内环境的要求也随之提高，而普通的空调新风地暖系统已不能满足追求完美生活品质的人对极致健康舒适的室内环境的要求，辐射空调系统应运而生。

辐射空调系统其实是一个新的品类，学术名称：温度湿度独立控制系统，当然它也有许多的营销名字，比如：三恒系统（恒温恒湿恒氧）、四恒系统（恒温恒湿恒氧恒静）、五恒系统（恒温恒湿恒氧恒静恒洁）……恒系统、毛细管空调系统、地暖顶冷新风除湿智能一体化系统等，到底应该怎么叫，目前只有联盟通用叫法：辐射空调系统，可能也不是最终的名字。

那么什么是辐射空调系统？辐射空调系统通常是在围护结构的内表面铺设毛细管或者辐射板，通过水路循环来降低或者升高围护结构内表面的温度，形成冷热辐射面，利用冷热辐射面与人体、家具及其与物体的表面进行热交换的系统。

辐射空调一般由冷热源主机系统、输配系统、除湿新风系统、智能控制系统组成，以全年365天为一个整体，以人的健康舒适为设计目标，一套系统解决制冷、制热、新风、净化、加湿、除湿、生活冷热水、室内环境监测、设备运行监测、智能化控制的功能，恒温、恒湿、恒氧，无风、无形、无声。

是目前为止
最理想的室内健康舒适环境解决方案，是全球顶级豪宅的选配，当然，这套系统对服务商提出很高的要求，从设计、施工、调试均是一个高技术的存在。

安装完毕，即可忘记是这套系统的设计理念，极致健康舒适环境是这套系统的追求，当然也是对生活有极致追求的成功者。

浙江梅萨纳能源科技有限公司是一家专注于“三恒”系统的研究、开发、生产及销售的高科技企业，总部及研发基地设立于美丽的人间天堂——杭州，并在全国各地设有分支机构。

梅萨纳以“有机公馆”为使命，以科技的力量改变动态的自然、污染的环境，让您拥有自己的一片天——定制的室内微气候。

对新型空调形式 【摘要】本文阐述了面对中国当前面临能源短缺的问题，并且针对此问题提出了采用毛细管网平面辐射空调系统的优缺点。通过介绍和分析天津市塘沽区某项目的实际应用情况，提出在中国未来发展中有广泛的市场应用前景。 【关键词】能源短缺节能毛细管网空调系统 【abstract】the text elaborated current china faces the present condition that the energy run short, under these circumstances put forward the adoption capillary net planar radiation air-condition system merit and shortcoming and pass in tianjin “rich water one square item ”of actual application circumstance introduction and analysis, put forward in china to have an extensive market an application foreground. 【keyword】the energy be missingeconomize on energycapillary net air condition system 中图分类号：o434.11文献标识码：a 文章编号： 1引言 2009年9月22日，国家主席胡锦涛在联合国气候变化峰会开幕式上发表题为《携手应对气候变化挑战》的重要讲话，郑重承诺今后中国将进一步把应对气候变化纳入经济社会发展规划之一，并继续采取强有力的措施：一是加强节能、提高能效工作；二是大力发展可再生能源和核能；三是大力增加森林碳汇；四是大力发展绿色 经济，积极发展低碳经济和循环经济，研发和推广气候友好技术。 能源短缺，全球气候变暖等这些世界性的问题似乎离我们很遥远，其实不然。 我国正处于城市化进程中的发展阶段，全国城市建筑的建设正在全面进行中，其能源消耗是巨大的，建筑内的夏季制冷、冬季供热是一个长期大量能源消耗过程，能解决这部分的能耗问题对于整个能源问题有很大帮助。欧美等科技发达国家对此已经进行多年的研究，我们可以充分利用国际资源研究成果来解决这些问题。其中毛细管网空调末端对我国实际情况有很大的研究和使用价值，它正是代表了暖通空调技术发展趋势的环保节能、气候友好的可再生能源利用技术。 2何为毛细管网辐射空调系统 毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。它模拟叶脉和人体的毛细血管机制，由外径为3.5~5.0mm （壁厚0.9mm）、长度为1－6m的毛细管构成，毛细管间距15 -30mm，两端分别与供回水支管（外径20mm）连接，形成网栅。毛细管网平面辐射空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器，集供暖制冷于一体；热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机，是目前最高端的空调技术。以水作为介质传递热量或冷量，在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温 20℃±2℃ ；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需 18℃即能达到室温 26℃±2℃，以辐射方式调节室内温度。 3.优缺点 优势 1.最高效节能：毛细管网有极大的散热表面积，热交换效率高，采暖时只需要系统内的水温达到28－32℃，制冷时只需要系统内水温16－18℃，管网表面与室内空气温差小可以有效节能。毛细管网与低温地源/水源热泵联合使用可以达到最高热效率，比传统中央空调能节能70％以上。 2. 极高舒适度：以辐射方式采暖制冷，室内温度均匀，轻柔安静。由于毛细管系统无送风装置，因此没有空气流动和设备噪声。加热制冷速度快，一般在8分钟左右，而普通地板辐射采暖预热时间需要3小时以上。均匀布置的毛细管系统降低了室内空间的温度梯度，使房间的温度均匀一致，人体感觉更加舒适。 3. 最节省空间：毛细管网的安装厚度小于5毫米，充满水的重量约900克/平米，可以灵活敷设在天花板、地面或墙壁上，不仅适合于新建筑，在旧建筑原有基础上也可以安装，不会给建筑物增加荷载，安装极为方便。譬如一座20层的使用传统中央空调的大厦，如果使用毛细管网能节省出3层空间，产生巨大的经济效益。 4. 寿命长久：系统低温低压运行，避免高温高压带来的管路破坏，内壁不产生水垢。系统完全采用pp-r、红铜等防腐蚀材料，并且通过合金钢热交换器与主循环隔开，氧气渗透不会导致腐蚀或郁积堵塞现象。优质的pp-r毛细管网常温常压下使用五十年也能保 持如新。 不足之处 任何事物都有好的一面，也有不足的地方。虽然毛细管网空调系统在夏季制冷时供水温度已经提升到16℃，但由于夏季湿度相对较大，空调系统夏季制冷必然产生节露问题，这是依然客观存在的。为解决此问题，就必须要配备相应的新风系统以达到除湿的目的。为了有效地检测到不同区域的新风量需求，就必须要在每个区域设置露点探测器装置，否则当相对湿度超过60％时，有毛细管网的地方必然会产生结露现象，也就必然会流出水来，我认为这一点是最大的弊端。 此外毛细管网由于其结构特性决定管径很小，很容易造成堵塞，这就必须要求尽量设计合理的小循环系统，并且在供水系统上加装过滤器；长期运行管道内滋生生物粘泥阻塞毛细管，确定系统不漏不渗后可加入除氧剂或防冻液，破坏生物生长环境；还需要经常维护，必要时采用机械脱氧除渣。 4.工程实例 4.1.工程概况 坐落于天津市塘沽区某住宅小区项目被建设部评为全国重点绿色节能示范项目，此示范工程将包括1—18#商品房。该工程规划总建筑面积17.93万平米。建筑为高层、多层，全部采用超三步节能设计。 4.2.项目具体节能技术 围护结构 外墙、分户墙为钢筋砼实体墙，厚度250mm，200 mm。此工程非承重墙为加气砼砌块墙，厚度250mm。外墙外侧贴70mm厚挤塑保温板，楼梯间内侧抹30mm厚聚苯颗粒保温砂浆。 外檐窗：采用断桥铝合金单反low-e玻璃平开窗，传热系数为2.45w/（m2k）。阳台窗：采用断桥铝合金单反low-e玻璃平开窗，传热系数为2.45 w/（m2k）。外门：居住建筑楼梯间入口处的外门，采用自闭保温门。外门透明部分的传热系数≤4.00 w/（m2k）；不透明部分的传热系数≤1.50 w/（m2k）。入户单元门采用钢制保温门，传热系数≤1.5 w/（m2k）。 屋面保温隔热 全部屋面保温层为120mm厚聚苯保温板。传热系数下降37.5%~33.3%（（0.8-0.5）/0.8＝37.5%，（0.6-0.4）/0.6＝33.3%）。 制冷供热系统 冷热源：每栋楼独立设置地源热泵及新风置换系统。 空调末端形式：采用毛细管平面辐射式空调末端+带除湿/加湿与热回收的新风系统。居室内采用分户计量办法，按冷热负荷进行收费，并在室内南北两侧安装温控阀，便于根据实际气候自行调节。

毛细管网系统在住宅项目中的应用摘要：毛细管网系统在建筑项目中发挥重要作用，尤其是对住宅项目应用方面尤其多，能对集中空调系统进行更加科学调节，以达到集中空调系统的使用，这对节能减排来说具有一定意义。

关键词：毛细管网系统；建筑项目；应用前言随着近年来国内经济水平的提高，建筑行业也得到同步发展，且在发展的同时对能源的需求越来越多，进而产生了能源供需方面的矛盾。

而经济想要发展，能源的不足已经成为制约建筑行业发展的重要方面。

1.毛细管网空调系统相关概述虽然国家从法律和政策方面提出了一系列能源保护措施，且对建筑行业节能减排也提出一定要求，并出台了《公共建筑节能设计标准》以及《节约能源法》等一系列标准，且针对建筑住宅项目的要求也提出了节能设计标准要求。

而这些法律和政策的提出虽然从宏观方面对国内建筑节能发挥了一定效果，但是在实际的建筑项目建设中在节能系统的应用上还未取得明显进展。

尤其是在建筑住宅中央空调系统的应用方面，如何采取有效措施节约能源，且减少住宅用户的费用支出，已然成为国内建筑事业节能措施中所要考虑的问题。

因此，为了能适应大众市场需求，以舒适型、节能型的空调系统也就截然而生。

因毛细管网空调系统在应用中具有良好的节能和舒适效果，所以在近些年的住宅项目中被广泛应用。

毛细管网系统其实是根据辐射换热的原理来进行工作的一种传热末端系统，其本质是埋管型辐射供暖或者冷板的一种存在形式。

并且，该系统在实际应用中模拟了仿真形式，如借助人体毛细血管输送能量的方式，或者根据植物叶脉传送营养的方式来设计的一种辐射板形式。

正是因为毛细管网系统所具有的这些特点，其不但在热传导速度上较快，且在安装上也非常方便，再加上该空调在实际应用中舒适感也较强，所以在一些商业楼和住宅中被广泛应用。

2.住宅项目简介在本文研究中以南方某城市高层住宅项目为例，该住宅项目在建筑中面积上为8.7万㎡，且楼高为22层，所有住宅楼为9栋，且根据户型的不同在住宅面积上为89.5~185㎡不等。
