青岛初中物理--欧姆定律计算专项提升

人教版物理九年级下册欧姆定律（提升篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω【答案】D 【解析】 【分析】 【详解】A ．电压表、电流表的位置互换前，从图中可以看到，电流从电源正极流出，流过开关S 1，然后分成两部分电流，一部分电流流过电阻R 1，流过电流表、开关S 2，最后回负极，另一部分电流流过电阻R 2，流过开关S 2，最后回负极；可知R 1、R 2是并联的，A 正确，不合题意；B ．由题意可知，电压表、电流表的位置互换前,这是一个并联电路，电压表并联在电阻R 1的两端，电压表的示数是3V ，根据并联电路中电压的规律可知，电源电压的大小是3V ，B 正确，不合题意；C ．由题意可知，电压表的示数是3V ，即电阻R 1的电压是3V ，流过电阻R 1的电流大小是0.3A ，根据UR I=可知，电阻R 1的阻值大小 1113V 10Ω0.3AU R I === 电阻R 1的阻值大小是10Ω，C 正确，不合题意；D ．将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，两电阻串联在电路中，电流表测串联电路的电流，根据UR I =可知，电路中的总电阻大小是 3V 15Ω0.2AU R I ===总 两电阻串联，电阻R 2的阻值大小是21-15Ω-10Ω5ΩR R R ===总电阻R 2的阻值大小是5Ω，D 错误，符合题意。

故选D 。

2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图像如图乙。

下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【答案】BCD 【解析】 【分析】由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。

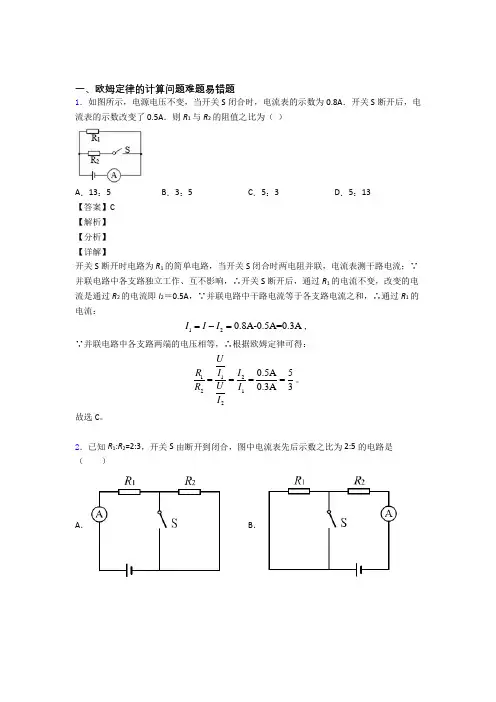

一、欧姆定律的计算问题难题易错题 1．如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（ ）

A．13：5 B．3：5 C．5：3 D．5：13 【答案】C 【解析】 【分析】 【详解】 开关S断开时电路为R1的简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1的电流不变，改变的电流是通过R2的电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流：

120.8A-0.5A=0.3AIII，

∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得：

112212

0.5A50.3A3URIIURII

。

故选C。 2．已知R1:R2=2:3，开关S由断开到闭合，图中电流表先后示数之比为2:5的电路是（ ）

A． B． C． D．

【答案】AD 【解析】 【详解】 A．从图中可以看到，开关S断开时，电阻R1和R2串联在一起，根据欧姆定律可知，电路

中的电流大小是

'125UUIRRR

当开关S闭合时，只有电阻R1接入电路中，根据欧姆定律可知，电路中的电流大小是 ''12UUIRR

所以电流表先后示数之比是 '''::2:552UUIIRR

选项A符合题意； B．从图中可以看到，开关S断开时，电阻R1和R2串联在一起，电路中的电流大小是

'125UUIRRR

当开关S闭合时，只有电阻R2接入电路，电路中的电流大小是 ''23UUIRR

所以电流表先后示数之比是 '''::3:553UUIIRR

B项不合题意；

C．从图中可以看到，开关S断开时，只有电阻R1接入电路中，电路中的电流大小是

'12UUIRR

当开关S闭合时，电阻R1和R2并联在一起，电路中的总电阻大小是 1212

65RRRRRR

表格
1．R=R1=5Ω2.U=2.0 V
次数
电压U/V
电流I/A
1
2
3
次数
电阻/Ω
电流I/A
1
5
2
10
3
20
图象
结论
1．导体的电阻一定时，通过导体的电流跟它两端的电压成正比。
2．电压一定时，导体中的电流与导体的电阻成反比。
3．欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。表达式是：I=U/R
2．欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。表达式是：I=U/R

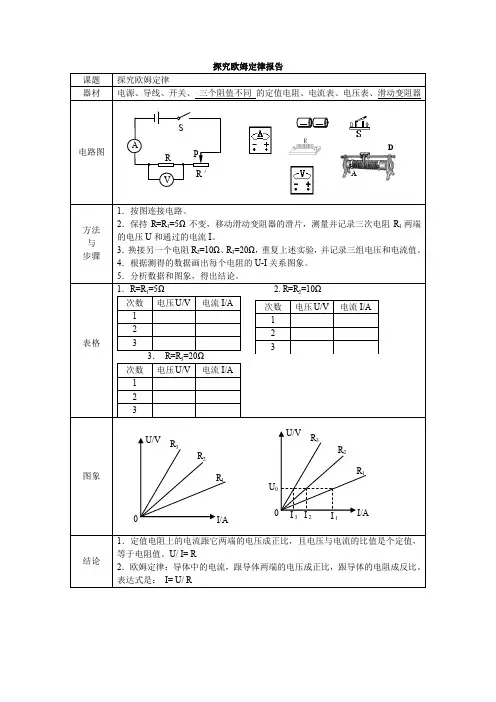

探究欧姆定律报告2
课题
探究欧姆定律
器材
电源、导线、开关、三个阻值不同的定值电阻、电流表、电压表、滑动变阻器
电路图
方法
与
步骤
1．按图连接电路。
2．保持R=R1=5Ω不变，移动滑动变阻器的滑片，测量并记录三次电阻R1两端的电压U和通过的电流I。
探究欧姆定律报告
课题
探究欧姆定律
器材
电源、导线、开关、三个阻值不同的定值电阻、电流表、电压表、滑动变阻器
电路图
方法
与
步骤
1．按图连接电路。
2．保持R=R1=5Ω不变，移动滑动变阻器的滑片，测量并记录三次电阻R1两端的电压U和通过的电流I。
3．换接另一个电阻R2=10Ω、R3=20Ω，重复上述实验，并记录三组电压和电流值。
3．利用公式算出小灯泡的电阻值，并比较得出小灯泡的阻值变化特点。
表格
实验次数
U/V
I/A
R/Ω
1
2
3
结论
小灯泡的阻值随着两端电压的增加而增大，这是因为电压增大使灯泡中的电流增大，从而使灯泡温度的升高。
