初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析一、欧姆定律选择题1．如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变）。

在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω③电压表示数变化范围是0～3V④电流表示数变化范围是0.3～0.5A（）A. 只有②、④正确B. 只有②、③正确C. 只有①、④正确D. 只有①、③正确【答案】 A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。

灯泡正常发光时的电压为2.5V，功率为1.25W，根据P＝UI可得，灯泡正常发光时电路中的电流：I＝I L＝＝＝0.5A，故①错误；灯泡的电阻：R L＝＝＝5Ω，串联电路中电流处处相等，灯泡的额定电流为0.5A，电流表量程为“0～0.6A”，所以，为使电路安全，电路中的最大电流：I最大＝I L＝0.5A；电压表示数最大为3V时，根据串联电路电压的规律，此时灯泡电压最小为U L′＝U﹣U V＝4.5V﹣3V＝1.5V，此时电流中电流最小，由欧姆定律可得，电路中的最小电流：I最小＝＝＝0.3A，所以电流表的示数范围为0.3A～0.5A，故④正确；电路中电流最小时，总电阻最大，滑动变阻器有最大值，根据串联电阻的规律，R变最大＝R总最大﹣R L＝﹣R L＝﹣5Ω＝10Ω；电路中电流最大时，总电阻最小，滑动变阻器有最小值，则R变最小＝R总最小﹣R L＝﹣R L＝﹣5Ω＝4Ω，所以滑动变阻器连入电路的阻值变化范围是4Ω～10Ω，故②正确。

因变阻器允许连入电路中最小电阻为4Ω，所以电压表示数不可能为0，故③错误。

综合分析只有②④正确。

故答案为：A。

【分析】结合小灯泡的铭牌，根据P=UI可得灯泡正常发光时电路中的电流.根据串联电路的电流特点确定电路的最大电流；当电压表示数最大3V，根据串联电路电压的规律，此时灯泡电压最小，此时电流中电流最小，由欧姆定律求出电路的最小电流；根据欧姆定律和串联电路的规律求出变阻器连入电路中电阻的范围；根据变阻器的取值范围可确定变阻器的电压能否为0.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。

当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。

3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。

当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。

二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。

2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。

三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。

当 R2 取最小值时，电压表的读数为 9V。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。

四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。

现将L与阻值为10Ω的电阻R 连入图乙所示电路。

闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。

2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V ，在10s 内定值电阻1R 产生的热量为36J ；当滑片P 置于变阻器的中点时，电压表的示数变化了2V 。

下列结果正确的是（ ）A ．1R 先后两次消耗的电功率之比为9∶16B ．滑动变阻器2R 的最大阻值为10ΩC ．电源电压为12VD ．1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知，定值电阻R 1与滑动变阻器R 2串联，电压表测R 2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B 端时，电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和，则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时，R 2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变，则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得：R 1=R 2，则电源的电压为11111216V 6V 6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时，R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得，R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2，故R 2的最大阻值为10Ω，滑片在B 点时和滑片在中点时，电路中的电流之比为12226V 38V 4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，定值电阻R 2=3Ω，滑动变阻器的最大阻值为R 。

将滑动变阻器的滑片P 移至右端，只闭合开关S 1，电压表V 1示数为U 1，电压表V 2的示数为U 2，电流表A 的示数为0.4A ；再将滑动变阻器的滑片P 置于左端时，电压表V 1示数为U 1′，电压表V 2示数为U 2′。

已知U 1：U 1′=2：1，U 2：U 2′=1：3，以下说法不正确的是（ ）A ．R 的电阻为10ΩB ．当开关都闭合，电路消耗的最小功率为30WC ．电源电压为6VD ．只闭合开关S 1时，电路消耗的最大功率为7.2W 【答案】B 【解析】 【分析】 【详解】将滑动变阻器的滑片P 移至右端接入阻值最大，只闭合开关S 1时，三个电阻串联，电压表V 1测量电阻R 与定值电阻R 1两端电压，电压表V 2测量定值电阻R 2两端电压，电流表测量电路电流，此时111()U R R I =+ 2213Ω0.4A 1.2V U R I ==⨯=且012U U U =+再将滑动变阻器的滑片P 置于左端时接入阻值为零，此时112U R I '= 222U R I '=且012U U U ''=+已知U 1：U 1′=2：1，U 2：U 2′=1：3，联立可得11212232UU U U U U ''+=+=+U 1：U 2=4：1则电源电压为012255 1.2V 6V U U U U =+==⨯=1244 1.2V 4.8V U U ==⨯=故C 正确，C 不符合题意； 滑片P 置于左端时电路电流为2222233 1.2V 1.2A 3ΩU U I R R '⨯====即定值电阻R 1为1212222 1.2V2Ω1.2AU U R I I '⨯==== 则滑动变阻器的最大阻值为111111 4.8V 2Ω10Ω0.4AU U R R R I I =-=-=-= 故A 正确，A 不符合题意；只闭合开关S 1时，由P=UI 可知当滑片P 置于左端时接入阻值为零时，电路消耗功率最大，为26V 1.2A 7.2W P UI ===⨯故D 正确，D 不符合题意；当开关都闭合时，三个电阻并联，电路消耗功率为22122R R U U P R U '=++可知，当滑动变阻器的滑片P 移至右端接入阻值最大时，电路功率最小，为2226V 6V 6V 10Ω3()()()Ω2Ω33.6W P '=++=故B 错误，B 符合题意。

初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。

7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。

8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。

9. 在串联电路中，总电阻等于各部分电阻之 _______ 。

10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。

答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。

而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。

12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。

而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。

初三物理欧姆定律试题答案及解析1.如图所示，R1＝20Ω，R2＝60Ω，R3＝40Ω，电源电压恒定。

若S1闭合，S2断开时，电流表的示数为0.6A。

求：(1)电源的电压是多少？(2)当S1和S2均断开时，电流表的示数是多少？R1两端的电压是多少？(3)当S1和S2均闭合时，电流表的示数是多少？【答案】(1)24V (2)0.4A 8V (3)1A【解析】(1)当S1闭合，S2断开时，R1被短路，R2被断路，电路中只有R3；等效电路如图甲所示。

故电源电压：U＝IR3＝0.6A×40Ω＝24V(2)当S1和S2均断开时，电路为R1和R2的串联，等效电路如图乙所示。

故电路中电流：A因为串联电路中电流处处相等，故R1两端的电压U1＝I1R1＝0.4A×20Ω＝8V(3)当S1和S2均闭合时，R1被短路，电路变为R2和R3的并联，等效电路如图丙所示。

电路的总电阻Ω电流表测量干路电流，故A2. (2013山东东营)为测量电阻Rx 的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。

从中选择器材按下述要求完成实验。

(1)将所设计的电路图画在方框内；(2)写出实验步骤；(3)利用测得数据写出待测电阻Rx 的表达式：Rx＝________。

【答案】示例一：(1)电路图如图所示：(2)实验步骤：①按电路图连接电路。

②闭合开关S1，断开开关S2，读出此时电流表的示数I1。

③闭合开关S2，断开开关S1，读出此时电流表的示数I2。

④根据所测数据计算得出Rx的阻值。

(3)示例二：(1)电路图如图所示；(2)实验步骤：①按电路图连接电路。

②闭合开关S1、S2，读出此时电流表的示数I1。

③闭合开关S1，断开开关S2，读出此时电流表的示数I2。

④根据所测数据计算得出Rx的阻值。

(3)【解析】利用伏安法测电阻，需用到电流表和电压表，在此实验中，没有电压表，但给出了一个电流表和已知电阻，所以电流表和已知电阻可替代电压表的作用，故实验中可将两个电阻并联，通过开关闭合先后测量出通过电阻的电流，进而求出电源电压，如示例一。

九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。

当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。

2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。

根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。

当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。

3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。

当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。

二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。

由此可得R2=22.5欧姆。

由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。

干路电流为I=U/Rt=12/7.5=1.6A。

2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。

当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。

三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。

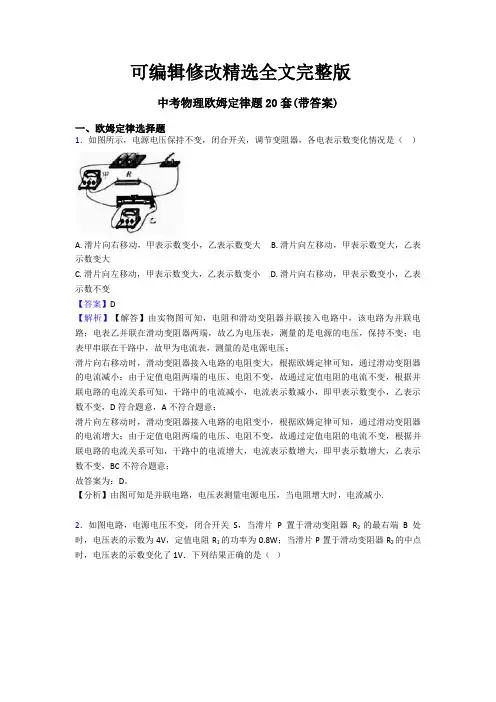

可编辑修改精选全文完整版中考物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。

【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

可编辑修改精选全文完整版一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。

一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。

滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。

因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。

2．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．3．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

初中物理计算题提高训练——欧姆定律综合1、磁场的强弱可用磁感应强度（B）表示，单位为特（T）。

某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度。

某磁敏电阻R B在室温下的阻值与外加磁场B大小间的对应关系如表所示。

外加磁场B／T 0 0．04 0．08 0．12 0．16 0．20磁敏电阻R／Ω150 170 200 230 260 300 把R B接入如图所示电路(电源电压恒为9V，滑动变阻器R’上标有“100 1A”字样)，并在室温下进行实验。

（1）当外加磁场增强时，电路中的电流(填“变大”、“变小”或“不变”)；为了使电压表的示数保持不变，滑动变阻器R’的滑片JF)应向(填“0”或“6”)端移动；（2）R B所在处无外加磁场时，R B=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少?(不计实验电路产生的磁场，下同)（3）当电路置于某磁场处，滑动变阻器R’滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为T。

2、电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。

电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1＝3.0kΩ。

当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V。

求电压表的电阻是多少？3、实验室有一种小量程的电流表叫毫安表，用符号表示，在进行某些测量时，其电阻不可忽略。

在龟路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出。

利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω，R2=60Ω。

当开关S1闭合、S2断开时，毫安表的读数为6 mA；当S1、S2均闭合时，毫安表的读数为8 mA。

求毫安表的电阻R A和电源的电压U。

4、如图所示，R1=R2=R4=R5=5 。

物理欧姆定律经典题型一、简单的欧姆定律计算题型1. 题目- 已知一个电阻R = 10Ω，两端电压U = 20V，求通过电阻的电流I。

- 解析：根据欧姆定律I=(U)/(R)，将R = 10Ω，U = 20V代入公式，可得I=(20V)/(10Ω)=2A。

2. 题目- 一个电路中通过某电阻的电流I = 3A，电阻为5Ω，求电阻两端的电压U。

- 解析：由欧姆定律U = IR，把I = 3A，R = 5Ω代入，得到U=3A×5Ω =15V。

二、欧姆定律与串联电路结合题型1. 题目- 两个电阻R_1=10Ω，R_2=20Ω串联在电路中，电源电压U = 60V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。

- 解析- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。

- 根据欧姆定律I=(U)/(R)，将U = 60V，R = 30Ω代入可得I=(60V)/(30Ω)=2A。

- 再根据U = IR求R_1、R_2两端的电压，U_1=IR_1=2A×10Ω = 20V，U_2=IR_2=2A×20Ω = 40V。

2. 题目- 有三个电阻R_1=5Ω，R_2=10Ω，R_3=15Ω串联在电路中，电流表示数为1A，求总电压U。

- 解析- 先求串联电路总电阻R = R_1+R_2+R_3=5Ω+10Ω + 15Ω=30Ω。

- 由U = IR，把I = 1A，R = 30Ω代入，得到U = 1A×30Ω=30V。

三、欧姆定律与并联电路结合题型1. 题目- 两个电阻R_1=10Ω，R_2=20Ω并联在电路中，电源电压U = 20V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。

- 解析- 根据欧姆定律I=(U)/(R)，对于R_1，I_1=(U)/(R_1)=(20V)/(10Ω)=2A；对于R_2，I_2=(U)/(R_2)=(20V)/(20Ω)=1A。

图2—2—3可编辑修改精选全文完整版欧姆定律典型例题例2 （市中考试题）关于公式 R ＝U/I 的物理意义，下面说法中正确的是 （ ） A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比 B ．导体过的电流越大，则电阻越小 C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．例6 （市中考试题）电阻R 1、R 2并联在电压为6V 的电源上，通过干路的电流是0.75A ，R 1的阻值是12Ω，则R 2的阻值是________．例7 （市中考试题）如图2—2—3所示，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右滑动时，电压表例8 （市中考试题）如图2—2—5，闭合S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将________．（选填 “变小”、“不变”或“变大”） 例9 如图2—2—7，两个电阻都为R 0，再与变阻器R ′，并联接到电路中，在R ′，的滑片向右滑动的过程中，电路总电阻R 的变化围是 （ ） A ．R 变大，R 0＞R ＞0.5R 0B ．R 变小，2R 0＞R ＞R 0C ．R 变大，但R ＜0.5R 0D ．R 变小，R ＜0.5R 0例10 （市中考试题）如图2—2—8所示的电路中，电源电压不变，开关S 闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将 （ ）A ．电流表示数变大，电压表的示数变大B ．电流表示数变小，电压表的示数不变C ．电流表示数变大，电压表的示数不变D ．电流表示数变小，电压表的示数变小图2—2—5图2—2—8例11如图2—2—9所示电路，电源电压U不变．将开关S闭合，电流表A1的读数将________，电流表A2的读数将________，电压表V的读数将_________．（填“变大”、“变小”或“不变”）例13 （省中考试题）如图 2—2—10，电阻R1＝2Ω，某同学在实验过程中记录了三只电表的读数，但漏记了单位，记下的一组数据是1、2、3（电流单位是A，电压单位是V），则这位同学所用的电源电压为________V，R2的阻值为________Ω．图2—2—9 图2—2—10 图2—2—11例14（省中考试题）如图2—2—11所示电路，已知电源电压为6V，电阻R l＝10Ω，滑动变阻器R2的最大值是20Ω，当滑动片P从a向b移动的过程中，电压表的最大示数是________V，电流表最小示数是________A．例15如图2—2—12（a）的电路中，电源电压U＝15V不变，R1＝4Ω．当变阻器的滑片P从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：（1）电阻R2的阻值；（2）变阻器R，的最大阻值图2—2—12例16（省中考试题）如图2—2—13（a）电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13∶5 B．3∶5 C．5∶3 D．5∶8a 图2—2—13b c例17 （市中考试题）如图2—2—14所示，电源两极间电压不变，R1＝8Ω，R2＝12Ω．当S1闭合S2断开，①②都是电流表时，两表示数之比为________．当S1、S2都闭合，①②都是电夺表时，两表示数之比为________．图2—2—19例18 （省中考试题）如图2—2—15所示电路，电源电压保持不变．当S 闭合时，R 1和R 3两端电压之比为U 1∶U 2＝1∶4，电流表的示数为I ；当S 断开时，R 1、R 2、R 3两端电压分别为U 1′、U 2′、U 3′，且U 1′∶U 2′＝1∶2，电流表的示数为I ′．则下列判断正确的是 （ ） A ．I ∶I ′＝2∶5 B ．I ∶I ′＝5∶2 C ．U 1∶U 1′＝5∶7 D ．U 3∶U 3′＝7∶5例19 （天津市中考试题）如图2—2—17，滑动变阻器的最大阻值R 为定值电阻R 0的3倍．当将滑动变阻器的滑片由最大值调到中点位置时，则 （ ）（设电源电压不变） A ．R 0中的电流为原来的8/5 B ．R 0中的电流为原来的8/3 C ．变阻器两端的电压为原来的4/5 D ．变阻器两端的电压为原来的8/9例20 （区中考试题）如图2—2—18电路，R 1∶R 2∶R 3＝1∶2∶1，开关S 闭合后，电流表A 、A 1及A 2的示分别为I 、I 1和I 2，它们之间的数量关系正确的是 （ ） A ．I ＝I 1＋I 2B ．I ∶I 1＝5∶3C ．I ∶I 2＝4∶3D ．I 1＝I 2例21 （市1999年中考试题）在图2—2—19所示电路中，电源电压不变，闭合开关S ，电压表V 1与V 2的示数之比为3∶5，电流表A 的示数为1A ；若将电压表V 1换成电流表A 1，则电流表A 1的示数为2A ，那么R 1∶R 3＝________． 例22 如图2—2—20（a ）的电路，当开关S 断开，滑动变阻器的滑片P 位于b 端时，电流表示数为0.2A ；当开关S 闭合，滑动变阻器的滑片p 位于a 端时，电流表示数为l A ，且小灯泡正常发光．若不计温度对灯丝电阻的影响，电源电压不变且大于8V ，R 1＝15Ω，滑动变阻器R 的最大阻值为20Ω,求：小灯泡的电阻和小灯泡的额定电压．图2—2—18a 图2—2—20b c答案例1 一根电阻丝，将其对折后，它的电阻是多大? 解 不考虑温度的影响，对折后，长度为原来的21，横截面积为原来的2倍，材料不变． 电阻R ′＝ρS l '＝ρS l221＝41ρS l 为原来的41答案 电阻是原来的41例2 （市中考试题）关于公式 R ＝IU的物理意义，下面说法中正确的是 （ ）A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比B ．导体过的电流越大，则电阻越小C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比（精析）考查一个电阻的大小是否随电压和电流大小而变化． 精析 公式R ＝IU可用来测量和计算电阻大小，但是导体的电阻并不是由加在它两端的电压和通过电阻的电流大小决定的．一个电阻两端的电压增大为原来的几倍，通过它的电流也增大到同样的倍数，而比值是一个定值．只是由电压和电流比值．．决定的量． 当一个电阻两端的电压为零时，这个电阻也不为零．因此，不能说“电阻和电压成正比，和电流成反比”． 答案 D例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．精析 考查电阻的计算及电阻是否随电压大小而变化． 解 当U 1=6V I 1=0.1A 时 电阻 R ＝11I U ＝AV 1.06＝60Ω 当U 2＝3V R 不变R ＝60Ω电流 I 2＝R U 2＝Ω603V＝0.05A 当U 3＝0时，R 仍不变，R ＝60Ω 答案 60Ω，0.05A ，60Ω例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得． 精析 考查是否能熟练计算串、并联电阻．第（1）种选择：很容易看出：40Ω＋35Ω＝75Ω第（2）种选择：设总电阻为75Ω，其中一个分电阻为300Ω，利用Ω751＝Ω3001＋21R 求出R 2＝100Ω．可知Ω751＝Ω3001＋Ω1001 答案 45Ω和35Ω串联可得75电阻；300和100 电阻并联，也可得75Ω电阻．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．精析 考查串联电路的电乙、电压特点，并进行计算。

中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。

R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。

R0为定值电阻。

当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1～0.6AC．电压表示数的变化范围是1V～3VD．灯泡的最小功率是1W5．下列关于欧姆定律（I= UR）说法正确的是（）A．由I= U R可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I= U R可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I= U R变形可得R= U I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= U R变形可得R= U I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1～2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是（）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为1.5～6ΩC．实验中R0两端的电压变化范围为2～4VD．电路消耗的总功率的变化范围为9～18W7．如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15V B．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3W D．滑动变阻器的最大阻值为9Ω8．如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光．并保证电路安全，则电路的工作电流和电源电压最大分别是()A．0.5A 9 V B．1.5 A 12 VC．1.5 A 8 V D．0.5 A 8 V10．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1 表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1 表的示数变小，V2 表的示数变小D．V1表的示数变大，V2 表的示数变小12．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。

中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．电学实验中的电流表是由灵敏电流计G 改装而成，其改装电路如图甲所示，图乙为灵敏电流计的表盘，已知灵敏电流计的内阻为R g =10Ω，满偏电流为I g =3mA 。

（1）要想使改装后的电流表的量程为3A ，则g 0R R 的值为多大？（2）由于灵敏电流计的表盘刻度是均匀的，若将灵敏电流计的表盘刻度改标为电流表的表盘刻度，需要通过干路电流I ′与通过灵敏电流计的电流I g '成正比。

请证明：通过干路电流I ′与通过灵敏电流计的电流I g '成正比。

2．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。

体重显示表是由电流表改装而成，定值电阻R 0起保护电路作用，其电阻值为10Ω。

在人体秤上不施加力时滑片P 在电阻R 的最上端，施加的力最大时滑片P 移至电阻R 的最下端。

已知人体秤测量范围0~100kg ，电路中电流变化范围0.1~0.6A ，求: (1)则电源电压为多大？ (2)滑动变阻器的最大值为多少？3．如图所示的电路中，电源电压不变，电阻R 1的阻值为20Ω 。

当断开开关S 1和S 2，闭合开关S 3时，电流表的示数为0.50A ；当断开开关S 2，闭合开关S 1、S 3是，电流表的示数为0.90A 。

求： (1)电阻R 2的阻值。

(2)断开开关S 1和S 3，闭合开关S 2时，加载电R 1两端的电压。

4．交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V，图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻，当酒精气体的浓度为0时，R1的阻值80Ω，电压表的示数为1V．求：（1）此时电路中的电流是多少？（2）R2的阻值是多少？（3）某驾驶员对着测试仪吹气10s，若电压表的示数达到3V，就表明驾驶员醉驾．此时酒精传感器R1的阻值多大？5．如图所示电路，电源电压恒定，滑动变阻器的规格为“30Ω 1A”。

初三物理欧姆定律试题答案及解析1.在如图所示的电路中，电源电压保持不变，电阻的阻值为20Ω。

闭合开关S，电流表的示数为0.3A，电流表的示数为0.2A。

求：⑴电源电压U；⑵电阻的阻值。

（4分）【答案】（1）6V （2）30Ω【解析】（1）读题知；由并联电路两端总电压与各支路两端电压相等得电源电压：（2）由电路图可见电阻与电阻并联，所以【考点】并联电路电压规律，欧姆定律，2.小明同学用如图所示的电路测定小灯泡的功率。

电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。

滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。

若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是2.5～20ΩB．电流表示数的变化范围是0.18～0.6AC．灯泡的最小功率是0.81WD．该电路的最大功率是2.25W【答案】D【解析】滑片向右移动时，滑动变阻器接入电路的电阻减小，电流表和电压表的示数都增大，如果考虑电流表的安全，电路中的最大电流是0.6A，小灯泡的额定电流为，所以电路中允许通过的最大电流为0.5A，此时电路中的总电阻为：，小灯泡灯丝电阻为，滑动变阻器接入电路的阻值为，这时小灯泡正常发光，电压表的示数为2.5V，所以电压表也不会被烧坏，综上所述，滑动变阻器允许接入电路的最大阻值为，A错；由对选项A的分析可知，电路中的最大电流为0.5A，B错；当滑动变阻器全部接入电路时，电路中电流最小，为，灯泡消耗的电功率最小，，C错；电路的最大功率为【考点】电功率欧姆定律3.如图所示的电路中，电源两端电压为U且保持不变，定值电阻R1与R3的阻值不随温度变化。

闭合开关S，将滑动变阻器的滑片P分别置于a点和b点，电压表V1、V2和 V3示数变化量的绝对值分别为ΔU1、ΔU2和ΔU3，电阻R1、R2、R3电功率变化量的绝对值分别为ΔP1、ΔP2和ΔP3，滑动变阻器的滑片P在a、b两点时电流表的示数分别为Ia 和Ib。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。
