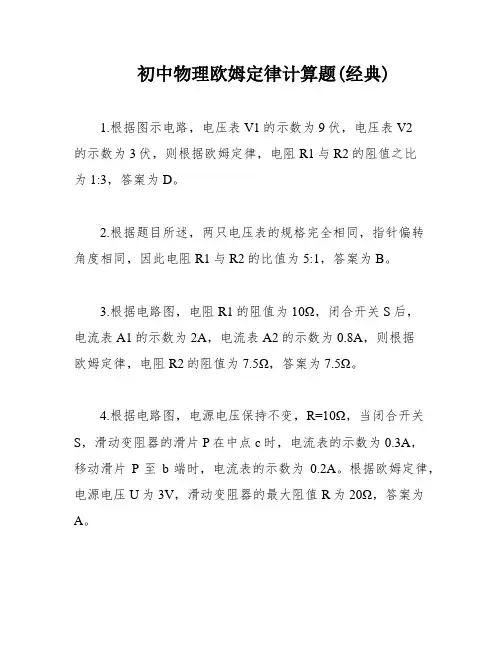

初中物理欧姆定律计算题(经典)

初中物理欧姆定律计算题(经典)1.根据图示电路，电压表V1的示数为9伏，电压表V2的示数为3伏，则根据欧姆定律，电阻R1与R2的阻值之比为1:3，答案为D。

2.根据题目所述，两只电压表的规格完全相同，指针偏转角度相同，因此电阻R1与R2的比值为5:1，答案为B。

3.根据电路图，电阻R1的阻值为10Ω，闭合开关S后，电流表A1的示数为2A，电流表A2的示数为0.8A，则根据欧姆定律，电阻R2的阻值为7.5Ω，答案为7.5Ω。

4.根据电路图，电源电压保持不变，R=10Ω，当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A。

根据欧姆定律，电源电压U为3V，滑动变阻器的最大阻值R为20Ω，答案为A。

5.根据电路图，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，电流表示数不变，因此说法C正确，电压表示数随着滑片移动而变化，因此说法B正确，答案为B、C。

6.根据电路图，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。

根据欧姆定律，R1两端的电压为3V，通过R2的电流为0.015A，答案为3V、0.015A。

7.根据电路图，电源电压保持不变，R1=30Ω，当开关S1闭合、S2断开时，电流表的示数为0.4A；当开关S1、S2都闭合时，电流表的示数为0.6A。

根据欧姆定律，电源电压为24V，R2的阻值为10Ω，答案为24V、10Ω。

8.根据题目所述，电灯标有"24V 0.8A"字样，接入电压为36V的电路中，需串联一个电阻。

根据欧姆定律，电阻的阻值为（36V-24V）/0.8A=15Ω，答案为15Ω。

9.根据电路图，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A。

根据欧姆定律，电压表V1的示数U1为3.6V，电阻R2的阻值为4Ω，答案为3.6V、4Ω。

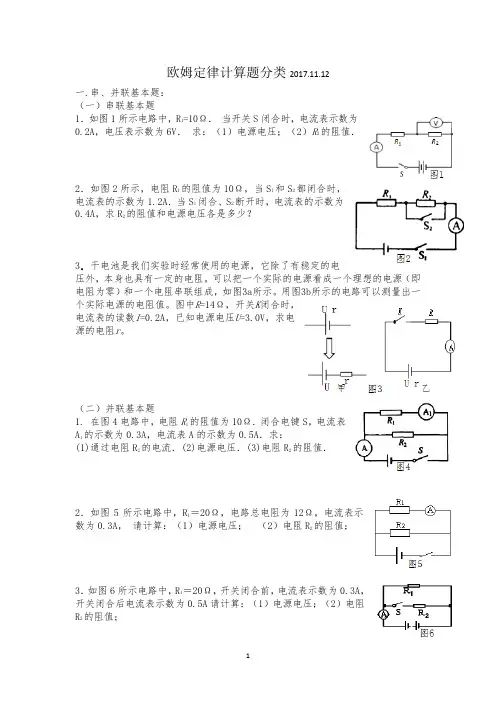

欧姆定律计算题分类2017.11.12一.串、并联基本题：（一）串联基本题1．如图1所示电路中，R1=10Ω．当开关S闭合时，电流表示数为0.2A，电压表示数为6V．求：（1）电源电压；（2）R2的阻值．2．如图2所示，电阻R1的阻值为10Ω，当Sl和S2都闭合时，电流表的示数为1.2A．当Sl 闭合、S2断开时，电流表的示数为0.4A，求R2的阻值和电源电压各是多少？3．干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。

可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电阻串联组成，如图3a所示。

用图3b所示的电路可以测量出一个实际电源的电阻值。

图中R=14Ω，开关K闭合时，电流表的读数I=0.2A，已知电源电压U=3.0V，求电源的电阻r。

（二）并联基本题1. 在图4电路中，电阻R1的阻值为10Ω．闭合电键S，电流表Al的示数为0.3A，电流表A的示数为0.5A．求：(1)通过电阻R2的电流．(2)电源电压．(3)电阻R2的阻值．2．如图5所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电源电压；（2）电阻R2的阻值；3．如图6所示电路中，R1＝20Ω，开关闭合前，电流表示数为0.3A，开关闭合后电流表示数为0.5A请计算：（1）电源电压；（2）电阻R2的阻值；4.一小灯泡标有“2.5V 6Ω”若要把它接到10V电路中正常工作，应怎样接一个多大阻值的电阻？若把它接入 1.25A电路中，应怎样连接一个阻值多大的电阻？二．串联分压并联分流、比例类1、如图7所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为（）A．2：1 B．1：2 C．3：1 D．1：32、如图8所示的电路中，R1=10Ω，R2=20Ω.闭合开关S后，电压表V1与V2示数之比为（）A．3：1 B．3：2C．2：1 D．1：13、如图9所示，V1和V2是完全相同的两个电压表，都有最大测量值是3V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（）A．R1∶R2＝1∶4 B．R1∶R2＝4：l C．R1∶R2＝1∶5 D．R1∶R2＝5∶l4、在如图10所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0.6A以及0～3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A. 1∶5B.5∶1C.1∶4D.4∶15、如图11所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1︰R2为（）A. 1︰2B. 2︰1C. 1︰3D. 3︰16、如图12所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1:R2= 。

欧姆定律习题（含答案）一、单选题(本大题共5小题，共10.0分)1.如图1所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻，其“I-U”关系图象如图2所示．下图列出另一个电阻的“I-U”关系图象，其中正确的是（）A. B. C.D.2.由欧姆定律I=推得R=，下列说法中正确的是（）A.导体的电阻与导体两端电压成正比B.导体的电阻与通过导体的电流成反比C.导体的电阻是导体本身的属性，只和长度、材料、横截面积、温度有关，与电压、电流无关D.以上说法都不对3.如图电路中，R1＞R2，所有元件完好，开关闭合，电流表A的示数是1A，电流表A1的示数（）A.小于0.5AB.等于0.5AC.大于0.5AD.等于1A4.关于导体的电阻，下列说法中正确的是（）A.导体的电阻跟它两端的电压成正比B.导体的电阻跟通过它的电流成反比C.导体的电阻是导体本身的一种性质，跟通过导体中的电流和加在导体两端的电压无关D.导体的电阻由它两端的电压和通过它的电流决定5.某同学利用如图所示电路测小灯泡电阻，实验中测量出了多组数据，并根据所测数据画出了电流表与电压表示数关系的图象，下面几个图象符合实际的是（）A. B.C. D.二、多选题(本大题共1小题，共3.0分)6.如图所示，理想变压器MN原线圈接一交流电源，副线圈回路中有一定值电阻R0和两个小灯泡L1、L2，电表为理想电表．最初电键S是断开的，现闭合电键S，则（）A.副线圈两端电压变大B.灯泡L1变亮 C.电流表A1示数变大 D.电阻R0中的电流变小三、填空题(本大题共10小题，共20.0分)7.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则元件A的电阻为______ Ω；将A和B串联后的总电阻是______ Ω．8.如果导体两端的电压是3V，通过的电流是0.3A，这段导体的电阻是______ Ω，若该导体两端的电压增加到6V时，它电阻是______ Ω，若导体两端电压为零时，其电阻是______ Ω．9.如图所示的电路中，电源电压保持不变，L2灯的电阻为R0，当仅闭合开关S1，甲、乙两表均为电流表时，甲、乙两表的示数分别为I1和I2，则L1灯的电阻为______ ；当开关S1和S2都闭合，甲、乙两表均为电压表时，则甲、乙两表的示数之比为______ ．（不计温度对电阻的影响）10.某用电器电阻为12Ω，在6-9V电压时均可正常工作．若将它接在15V的电路上，需要给它______ 一个最大阻值为______ Ω或最小阻值为______ Ω的电阻，才能正常工作．11.如图，已知R1、R2电阻值相等，R3的阻值为20Ω，A1的示数为0.2A，A2示数为0.5A．则通过R2的电流为______A；R1的电阻值为______ Ω；电源电压为______ V．12.电阻R1=20Ω，R2=30Ω．若将两电阻串联在电路中，则通过这两个电阻的电流之比______ ，两个电阻两端的电压之比U1：U2= ______ ；若将两电阻并联在电路中，则通过它们的电流之比I1：I2= ______ ，电阻两端的电压之比U1：U2= ______ ．13.甲、乙两个电阻分别标有“6Ω，0.5A”、“10Ω，1A”，将它们并联起来，接在电路中，则电源电压最大是______ ；干路中的电流为______ ．若两只电阻串联起来接在电源上，则电路中的最大电流______ ；电源电压最大为______ V．14.如图所示开关断开，甲乙两表都是电流表时，两表示数之比为3：5．当开关闭合，甲乙两表都是电压表时，两表示数之比为______ ．15.如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是______ V，S1、S2都闭合时电流表示数为1A，则L2的阻值为______ Ω．16.在一段导体两端加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为______ A，这段导体的电阻为______ Ω．四、计算题(本大题共3小题，共24.0分)17.热敏电阻的阻值会随温度的改变而改变．小明同学用图甲所示的电路来探究热敏电阻R T的阻值与温度的关系．已知M为控温器，电源电压恒为12V，R为电阻箱（一种可以改变并读出阻值的变阻器）．（1）当控温器中液体温度为80℃，电阻箱阻值为100Ω时，电流表的示数为0.1A．则该温度下热敏电阻的阻值为______ Ω．（2）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1A．通过计算得到相关数据记录如下．从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而______ ．温度t（℃）70605040302010…电阻R T（欧）22283544567394…（3）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙所示）．它可以直接在电压表刻度盘上读出相应温度．若电压表的读数会随温度的升高而增大，则应在图乙中______ 两端接入一电压表．A．ab B．bc C．ac．18.张彬同学为了检测空气污染的指数，设计了如图甲所示的电路，R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0=5Ω，当电压表为4V时，求：（1）通过R0的电流；（2）此时电路总电阻的阻值；（3）当电路中电流为1.2A时，空气污染指数是多少API？19.实验室有一种小量程的电流表叫毫安表，其电阻不可忽略．在电路中，我们可以把毫安表看成一个能读出通过它的电流特殊电阻．利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω，R2=90Ω．当开关S1闭合、S2断开时，毫安表的读数为10mA；当S1断开S2闭合时，毫安表的读数为15mA．求毫安表的电阻R A和电源的电压U．五、综合题(本大题共1小题，共10.0分)20.如图所示，R1的阻值为20Ω；闭合开关S，当滑动变阻器的滑片P移到a端时，电流表示数为0.3A；当滑动变阻器的滑片P移到b端时，电流表示数为0.1A；求：（1）电源电压；（2）滑动变阻器最大电阻值．欧姆定律习题（含答案）【答案】1. D2. C3. A4. C5. D6. AC7. 5；158. 10；10；109. ；10. 串联；18；811. 0.1；80；812. 1：1；2：3；3：2；1：113. 3V；0.8A；0.5A；814. 5：215. 6；1516. 0.6；517. 20；减小；A18. 解：由电路图可知，R0与R串联，电压表测R0两端的电压．（1）当电压表示数U0=4V时，通过电阻R0的电流：I0===0.8A；（2）串联电路中，各处的电流相等，电路电流：I=I0=0.8A，此时电路总电阻：R串===15Ω；（3）当电路中电流I'=1.2A时，电路中的总电阻为：R总===10Ω；根据串联电路的总电阻等于各分电阻之和可知：R′=R总-R0=10Ω-5Ω=5Ω，则==0.2Ω-1，由图乙可知，此时空气污染指数为50API．答：（1）通过R0的电流为0.8A；（2）此时电路总电阻的阻值为15Ω；（3）当电路中电流为1.2A时，空气污染指数为50API．19. 解：当只闭合S1时，R1与毫安表串联，毫安表测电路中的电流，因串联电路中总电阻等于各分电压之和，所以，由I=可得，电源的电压：U=I（R1+R A）=10×10-3A×（140Ω+R A），当只闭合S2时，R2与毫安表串联，毫安表测电路中的电流，则电源电压：U=I′（R2+R A）=15×10-3A×（90Ω+R A），因电源电压不变，所以，10×10-3A×（140Ω+R A）=15×10-3A×（90Ω+R A），解得：R A=10Ω，电源电压U=I（R1+R A）=10×10-3A×（140Ω+10Ω）=1.5V．答：毫安表的电阻为10Ω，电源的电压为1.5V．20. 解：（1）当滑动变阻器的滑片P移到a端时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电源的电压：U=IR1=0.3A×20Ω=6V；（2）当滑动变阻器的滑片P移到b端时，R2接入电路中的电阻最大，电流表测电路中的电流，电路中的总电阻：R===60Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器最大阻值：R2=R-R1=60Ω-20Ω=40Ω．答：（1）电源电压是6V；（2）滑动变阻器最大电阻值是40Ω．【解析】1.解：由图2可知，电压和电流值没有为零的坐标，故图2为R1的“I-U”图象，当滑片P在最左端时，R1两端的电压最大，即为电源的电压，则电源的电压U=U R1=6V，当滑片在最右端时，R1与R2串联，电路中的电流最小，R2两端的电压最大，由图象可知，R1两端的电压U1=2V，因串联电路中总电压等于各分电压之和，所以，R2两端的最大电压：U2=U-U1=6V-2V=4V，由I=可得，滑动变阻器两端的电压：U2=U-U1=U-IR1，综上可知，滑动变阻器的图线为一条倾斜的线段，两端点坐标为（4，0.2）和（0，0.6），选项D符合．故选D．由电路图知：两电阻串联，电流表测电路电流，电压表V1测定值电阻R1两端电压，电压表V2测滑动变阻器R2两端电压；根据图2的U-I图象没有为零的坐标判断出是电阻R1的U-I图象，并根据图象读出电源的电压；当滑片在最右端时，R1与R2串联，电路中的电流最小，R2两端的电压最大，根据串联电路的电压特点求出R2两端的最大电压，再根据串联电路的电压特点和欧姆定律表示出滑动变阻器两端的电压与电流之间的关系，综上判断选项得出答案．本题考查了串联电路的特点和欧姆定律的应用，关键是判断出R1和R2的I-U图象的特点．2.解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，R=只是计算导体电阻的一种方法，故ABD错误、C正确．故选C．（1）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关；（2）R=这个公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．本题考查我们对欧姆定律导出公式R=的理解，要注意公式R=只是表示出了三者之间的数值关系，而并非是它们间的正、反比关系．3.解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流，因并联电路中各支路两端的电压相等，且R1＞R2，所以，由I=可知，两支路的电流关系I1＜I2，因并联电路中干路电流等于各支路电流之和，所以，I=I1+I2＞I1+I1=2I1，即1A＞2I1，则I1＜0.5A，即电流表A1的示数小于0.5A．故选A．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流．根据并联电路的电压特点和欧姆定律求出两支路的电流关系，根据并联电路的电流特点求出电流表A1的示数．本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题．4.解：电阻是导体本身的一种性质，只与导体的长度、横截面积、材料以及温度有关，与通过导体的电流、导体两端的电压无关，但可以由R=求出导体的电阻，故A、B、D 错误，故C正确．故选C．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关．本题重点考查了电压、电流以及电阻三者之间的关系；特别是电阻与电压、电流的大小无关，只是导体的性质．5.解：由于图象是I-U图象，则图线的斜率k是表示出电阻的倒数，当R增大时，变小，即斜率k变小．由于灯泡的电阻受温度的影响，温度越高电阻越大，所以当电压变大时，灯泡的电阻增大，则I-U图象中图线的斜率k变小，由图可知D符合题意．故选D．I-U图象中图象的斜率表示出灯丝的电阻的倒数，且斜率越大、电阻的倒数越大，则电阻越小．本题考查影响电阻大小因素和欧姆定律的应用，要注意I-U图象中图象的斜率表示电阻倒数的大小．6.解：A、由于输入的电压的大小和变压器的匝数比不变，所以变压器的输出的电压始终不变，故A正确；B、当S接通后，电路的总电阻减小，总电流变大，所以电阻R上消耗的电压变大，由于输出的电压不变，所以灯泡L1的电压减小，故灯泡L1变暗，故B错误；C、当S接通后，电路的总电阻减小，总电流变大，而变压器的匝数比不变，所以原线圈中的电流增大，故C正确；D、当S接通后，原线圈电路的总电阻减小，总电流变大，即通过电阻R0电流变大，故D错误；故选AC．输出电压是由输入电压和匝数比决定的，输入的功率的大小是由输出功率的大小决定的，电压与匝数成正比，电流与匝数成反比，根据理想变压器的原理分析即可．本题主要考查变压器的知识，要能对变压器的最大值、有效值、瞬时值以及变压器变压原理、功率等问题彻底理解7.解：由图象可知，AB为定值电阻，当U A=U B=3V时，I A=0.6A，I B=0.3A，由I=可得，A、B两元件的电阻分别为：R A===5Ω，R B===10Ω；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R=R A+R B=5Ω+10Ω=15Ω．故答案为：5；15．由电路图可知，两元件的U-I图象为正比例函数，则两电阻为定值电阻，从图象中读出一组数据，根据欧姆定律求出两电阻的阻值，将A和B串联后，根据电阻的串联求出电路中的总电阻．本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出有用的信息．8.解：由I=可得，导体的电阻：R===10Ω，因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，该导体两端的电压增加到6V时或导体两端电压为零时，导体的电阻仍为10Ω不变．故答案为：10；10；10．（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目．9.解：（1）当仅闭合开关S1，甲、乙两表均为电流表时，L1与L2并联，电流表甲测干路电流，电流表与测L2支路的电流，因并联电路中干路电流等于各支路电流之和，所以，通过L1支路的电流：I总=I1-I2，因并联电路中干路电流等于各支路电流之和，所以，由I=可得，电源的电压：U=（I1-I2）R1=I2R0，解得：R1=；（2）当开关S1和S2都闭合，甲、乙两表均为电压表时，两灯泡串联，甲电压表测L2两端的电压，乙电压表测电源的电压，因串联电路中各处的电流相等，所以，两灯泡两端的电压之比：===，因串联电路中总电压等于各分电压之和，所以，甲、乙两表的示数之比：===．故答案为：；．（1）当仅闭合开关S1，甲、乙两表均为电流表时，L1与L2并联，电流表甲测干路电流，电流表与测L2支路的电流，根据并联电路的电流特点求出L1支路的电流，根据并联电路的电压特点和欧姆定律得出等式即可求出L1灯的电阻；（2）当开关S1和S2都闭合，甲、乙两表均为电压表时，两灯泡串联，甲电压表测L2两端的电压，乙电压表测电源的电压，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表示数之比．本题考查了串并联电路的特点和欧姆定律的应用，计算过程要注意各量之间的关系，不要颠倒．10.解：用电器正常工作时的电压小于额定电压，要使用电器正常工作应串联一个电阻分压，因串联电路中总电阻等于各分电阻之和，所以，串联电阻R两端的电压：U R=U-U用，因串联电路中各处的电流相等，所以，电路中的电流：I==，解得：R=R用=R用=（-1）R用，当U用=6V时，R的阻值最大，则R=（-1）R用=（-1）×12Ω=18Ω，当U用=9V时，R的阻值最小，则R=（-1）R用=（-1）×12Ω=8Ω．故答案为：串联；18；8．用电器正常工作时的电压小于额定电压，要使用电器正常工作应串联一个电阻分压，根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出串联电阻的阻值，进一步得出答案．本题考查了串联电路的特点和欧姆定律的应用，要注意用电器正常工作时的电压和额定电压相等．11.解：由电路图可知，三电阻并联，电流表A1测R1与R2支路的电流之和，电流表A2测R2与R3支路的电流之和．因并联电路中各支路两端的电压相等，且R1、R2电阻值相等，所以，由I=可知，I1=I2，因并联电路中干路电流等于各支路电流之和，所以，通过R1、R2电流：I1=I2=I A1=×0.2A=0.1A，通过R3的电流：I3=I A2-I2=0.5A-0.1A=0.4A，则电源的电压：U=I3R3=0.4A×20Ω=8V，R1的电阻值：R1===80Ω．故答案为：0.1；80；8．由电路图可知，三电阻并联，电流表A1测R1与R2支路的电流之和，电流表A2测R2与R3支路的电流之和．根据并联电路的电压特点和欧姆定律可知通过R1、R2电流关系，根据并联电路的电流特点求出通过R2的电流，再根据并联电路的电流特点求出通过R3的电流，利用欧姆定律求出电源的电压，再根据欧姆定律求出R1的电阻值．本题考查了并联电路的特点和欧姆定律的应用，关键是电路连接方式的判断和电流表所测电路元件的判断．12.解：（1）将两电阻串联在电路中时，因串联电路中各处的电流相等，所以，通过这两个电阻的电流之比为1：1，由I=可得，两电阻两端的电压之比：====；（2）将两电阻并联在电路中时，因并联电路中各支路两端的电压相等，所以，电阻两端的电压之比U1：U2=1：1，通过两电阻的电流之比：===．故答案为：1：1； 2：3； 3：2； 1：1．（1）两电阻串联时通过它们的电流相等，根据欧姆定律求出两端的电压之比；（2）两电阻并联时它们两端的电压相等，根据欧姆定律求出通过的电流之比．本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律的应用，是一道基础题目．13.解：（1）由I=可得，两电阻两端允许加的最大电压：U1=I1R1=0.5A×6Ω=3V，U2=I2R2=1A×10Ω=10V，因并联电路中各支路两端的电压相等，所以，为使两电阻都不烧坏，电路两端允许加的最大电压是3V；此时通过甲电阻的电流0.5A不变，通过乙电阻的电流：I2′===0.3A，因并联电路中干路电流等于各支路电流之和，所以，干路的最大电流：I=I1+I2′=0.5A+0.3A=0.8A；（2）两电阻串联时，因电路中各处的电流相等，所以，为使两电阻都不烧坏，电路中的最大电流为0.5A，因串联电路中总电阻等于各分电阻之和，所以，电源电压最大：U=I1（R1+R2）=0.5A×（6Ω+10Ω）=8V．故答案为：3V；0.8A；0.5A；8V．（1）已知两电阻的阻值和允许通过的最大电流，根据欧姆定律求出两端的最大电压，再根据并联电路的电压特点可知，两电阻并联时，允许加的最大电压是两者较小的一个，再根据欧姆定律求出各支路的电流，利用并联电路的电流特点求出干路的最大电流；（2）两个电阻串联时各处的电流相等，为保证电路安全，流过电路的电流应取较小的最大允许通过的电流，然后根据电阻的串联特点和欧姆定律求出两端所加的电压．本题考查了串联电路和并联电路的特点以及欧姆定律的应用，关键是知道两电阻并联时两端允许加的最大电压是两者最大允许所加电压的最小值，两电阻串联时电路中的最大电流为两者最大允许通过电流的较小值．14.解：（1）当开关断开，甲乙两表都是电流表时，R1和R2并联，甲测R2支路的电流，乙测干路电流，因并联电路中干路电流等于各支路电流之和，所以，两支路的示数之比：===，因并联电路中各支路两端的电压相等所以，由I=可得，两电阻的阻值之比：===；（2）当开关闭合，甲乙两表都是电压表时，R1和R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，因串联电路中各处的电流相等，所以，两电阻两端的电压之比：===，因串联电路中总电压等于各分电压之和，所以，两电压表的示数之比：===故答案为：5：2．（1）当开关断开，甲乙两表都是电流表时，R1和R2并联，甲测R2支路的电流，乙测干路电流，根据并联电路的电流特点求出两支路的电流，根据并联电路的电压特点和欧姆定律求出两电阻的阻值之比；（2）当开关闭合，甲乙两表都是电压表时，R1和R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比．本题通过改变开关的连接方法和电表的更换，改变了电路的连接方法，电路先并联后串联，通过电阻的不变量来沟通两个过程，有一定的难度．15.解：（1）只闭合S1时，电路中只有L1，则电源电压为：U=I1R1=0.6A×10Ω=6V；（2）S1、S2都闭合时，电路变为L1与L2并联，电流表测量干路电流，则干路电流为I=1A，因为并联电路各支路工作互不影响，故L1中的电流仍为0.6A；则L2中的电流为：I2=I-I1=1A-0.6A=0.4A；L2的阻值为：R2===15Ω；故答案为：6；15．分析准确，开关闭合和断开时，电路的连接方式，运用并联电路的电流和电压规律；再运用欧姆定律的公式I=，以及变形公式U=IR和R=可求出题目中的物理量．熟练运用欧姆定律的公式、并联电路的电流规律和电压规律；准确分析电路的连接方式；是解答此题的关键．16.解：由欧姆定律可得：R=；两端电压为3V时的电流I1==；故答案为：0.6，5．题目中已知电压和电流故由欧姆定律可求得电阻，则可求得两端电压为3V时的电流．本题考查欧姆定律的简单应用，题目较为简单．17.解：（1）由图可知，电阻箱与热敏电阻串联，电流表测电路电流I=0.1A，电阻箱两端电压：U箱=IR箱=0.1A×100Ω=10V，热敏电阻R T两端电压：U敏=U-U箱=12V-10V=2V，热敏电阻R T的阻值：R T===20Ω；（2）从表格数据中可以直接得出，热敏电阻的阻值随温度的增加而减小；（3）因为热敏电阻随温度的升高而减小，而电压表的读数随温度的升高而增大，因此电压表应该并联在定值电阻两端，即ab两端，故A符合题意，BC不符合题意；故选A．故答案为：（1）20；（2）减小；（3）A．（1）根据串联电路的特点，求出电路中的电流以及热敏电阻两端的电压，根据欧姆定律求解；（2）分析表中数据找出热敏电阻的阻值随温度的变化的规律；（3）根据串联电路起分压作用进行分析，串联电路中，电阻的阻值越大，那么该电阻分得的电压越多．本题是一道关于图象分析和利用欧姆定律进行计算的综合题，能否根据图象分析热敏电阻的变化趋势是本题的解题关键所在．18.由电路图可知，R0与R串联，电压表测R0两端的电压．（1）根据欧姆定律求出当电压表示数为4V时通过R0的电流；（2）利用欧姆定律变形公式R=求出电路总电阻；（3）当电路中电流为1.2A时，根据欧姆定律和串联电路的特点求出此时R的阻值，然后求出，根据图乙可知此时空气污染指数．本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出有用的信息．19.由电路图可知，当只闭合S1时，R1与毫安表串联，毫安表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压；当只闭合S2时，R2与毫安表串联，毫安表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出毫安表的电阻，进一步求出电源的电压．本题考查了串联电路的特点和欧姆定律的应用，分清电路的结构和利用好电源的电压不变是关键．20.（1）当滑动变阻器的滑片P移到a端时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；（2）当滑动变阻器的滑片P移到b端时，R2接入电路中的电阻最大，电流表测电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器最大电阻值．本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．。

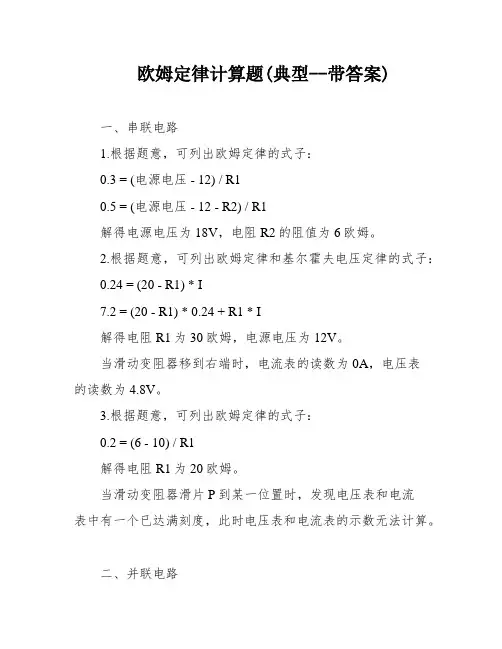

欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。

当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。

3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。

当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。

二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。

2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。

三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。

当 R2 取最小值时，电压表的读数为 9V。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。

四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

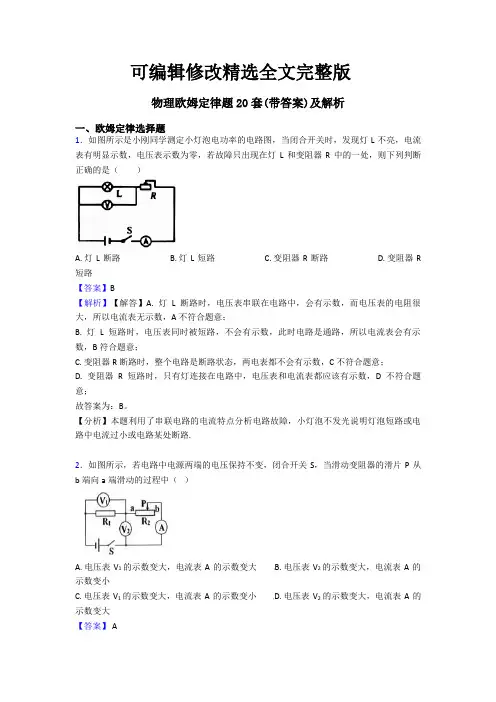

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

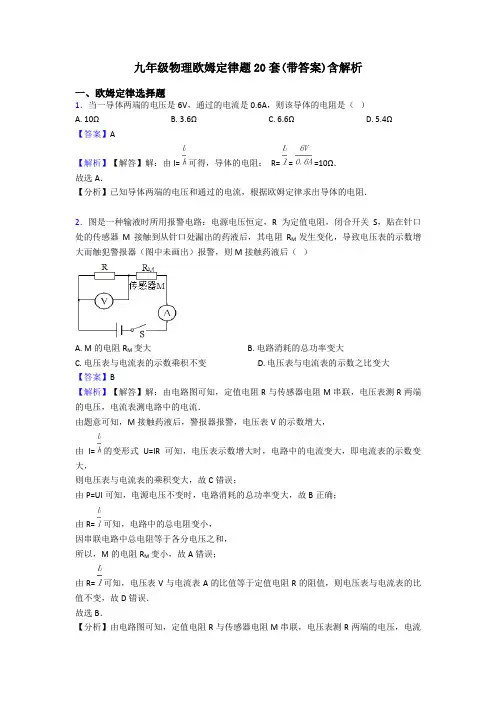

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。

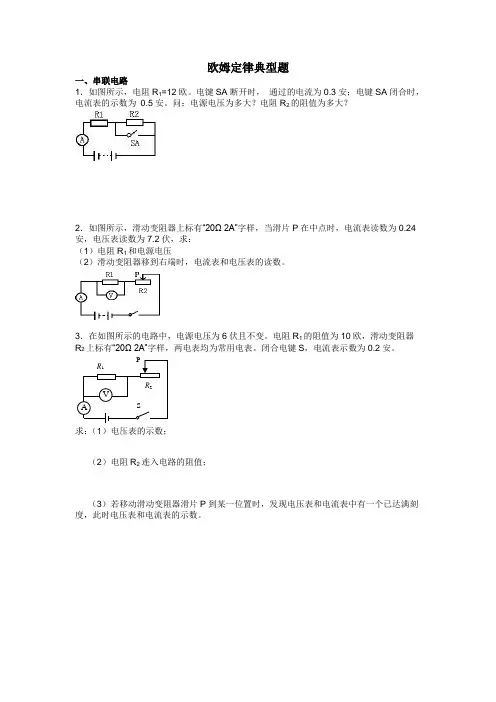

欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。

电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

R 1SR 2 P V A二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安,⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

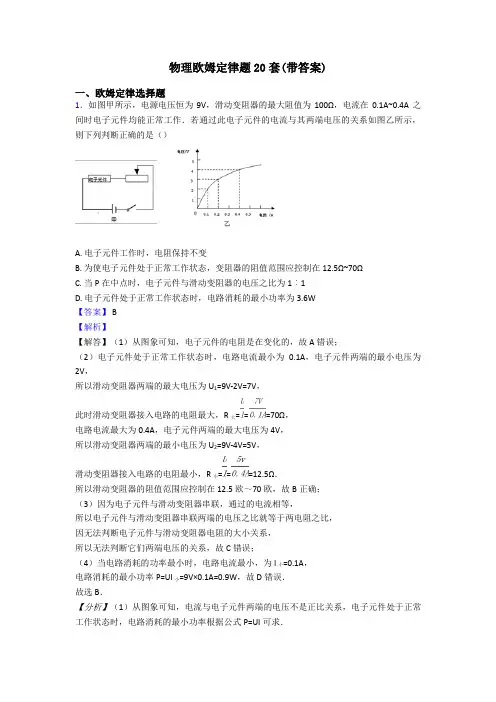

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

可编辑修改精选全文完整版一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。

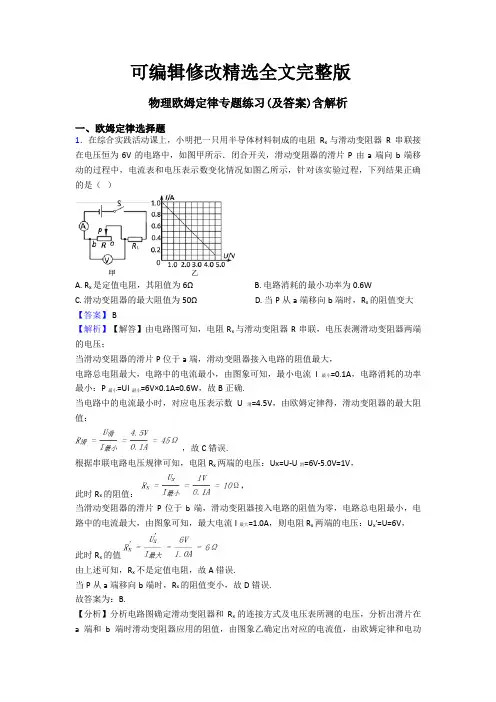

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

（完整版）欧姆定律练习题30道欧姆定律练习题30道欧姆定律计算题练习（基础）1.车床照明灯的电压是36V，电阻为720Ω，求这盏灯正常工作时，通过它的电流为多少？2.一只小灯泡正常发光时的电流是0.5A，灯丝电阻是5Ω，要测量灯泡两端的电压，电压表的量程选用多少伏的？3.在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？4. 如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。

5. 如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。

6. 如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。

7.有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。

但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8. 如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，电流表示数为0.6A，则当K闭合时，电流表的示数为多少？第一部分串联电路15道1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压第二部分并联电路15道1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：1)电源电压2)干路总电流3)L1的电阻4)两灯并联后的总电阻第三部分欧姆定律15道1，在如图所示的电路中，电阻R1的阻值为10欧。

欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。

闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。

4．如图所示，设电源电压保持不变，R0=10Ω。

当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。

5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。

8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。

图2—2—3可编辑修改精选全文完整版欧姆定律典型例题例2 （市中考试题）关于公式 R ＝U/I 的物理意义，下面说法中正确的是 （ ） A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比 B ．导体过的电流越大，则电阻越小 C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．例6 （市中考试题）电阻R 1、R 2并联在电压为6V 的电源上，通过干路的电流是0.75A ，R 1的阻值是12Ω，则R 2的阻值是________．例7 （市中考试题）如图2—2—3所示，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右滑动时，电压表例8 （市中考试题）如图2—2—5，闭合S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将________．（选填 “变小”、“不变”或“变大”） 例9 如图2—2—7，两个电阻都为R 0，再与变阻器R ′，并联接到电路中，在R ′，的滑片向右滑动的过程中，电路总电阻R 的变化围是 （ ） A ．R 变大，R 0＞R ＞0.5R 0B ．R 变小，2R 0＞R ＞R 0C ．R 变大，但R ＜0.5R 0D ．R 变小，R ＜0.5R 0例10 （市中考试题）如图2—2—8所示的电路中，电源电压不变，开关S 闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将 （ ）A ．电流表示数变大，电压表的示数变大B ．电流表示数变小，电压表的示数不变C ．电流表示数变大，电压表的示数不变D ．电流表示数变小，电压表的示数变小图2—2—5图2—2—8例11如图2—2—9所示电路，电源电压U不变．将开关S闭合，电流表A1的读数将________，电流表A2的读数将________，电压表V的读数将_________．（填“变大”、“变小”或“不变”）例13 （省中考试题）如图 2—2—10，电阻R1＝2Ω，某同学在实验过程中记录了三只电表的读数，但漏记了单位，记下的一组数据是1、2、3（电流单位是A，电压单位是V），则这位同学所用的电源电压为________V，R2的阻值为________Ω．图2—2—9 图2—2—10 图2—2—11例14（省中考试题）如图2—2—11所示电路，已知电源电压为6V，电阻R l＝10Ω，滑动变阻器R2的最大值是20Ω，当滑动片P从a向b移动的过程中，电压表的最大示数是________V，电流表最小示数是________A．例15如图2—2—12（a）的电路中，电源电压U＝15V不变，R1＝4Ω．当变阻器的滑片P从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：（1）电阻R2的阻值；（2）变阻器R，的最大阻值图2—2—12例16（省中考试题）如图2—2—13（a）电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13∶5 B．3∶5 C．5∶3 D．5∶8a 图2—2—13b c例17 （市中考试题）如图2—2—14所示，电源两极间电压不变，R1＝8Ω，R2＝12Ω．当S1闭合S2断开，①②都是电流表时，两表示数之比为________．当S1、S2都闭合，①②都是电夺表时，两表示数之比为________．图2—2—19例18 （省中考试题）如图2—2—15所示电路，电源电压保持不变．当S 闭合时，R 1和R 3两端电压之比为U 1∶U 2＝1∶4，电流表的示数为I ；当S 断开时，R 1、R 2、R 3两端电压分别为U 1′、U 2′、U 3′，且U 1′∶U 2′＝1∶2，电流表的示数为I ′．则下列判断正确的是 （ ） A ．I ∶I ′＝2∶5 B ．I ∶I ′＝5∶2 C ．U 1∶U 1′＝5∶7 D ．U 3∶U 3′＝7∶5例19 （天津市中考试题）如图2—2—17，滑动变阻器的最大阻值R 为定值电阻R 0的3倍．当将滑动变阻器的滑片由最大值调到中点位置时，则 （ ）（设电源电压不变） A ．R 0中的电流为原来的8/5 B ．R 0中的电流为原来的8/3 C ．变阻器两端的电压为原来的4/5 D ．变阻器两端的电压为原来的8/9例20 （区中考试题）如图2—2—18电路，R 1∶R 2∶R 3＝1∶2∶1，开关S 闭合后，电流表A 、A 1及A 2的示分别为I 、I 1和I 2，它们之间的数量关系正确的是 （ ） A ．I ＝I 1＋I 2B ．I ∶I 1＝5∶3C ．I ∶I 2＝4∶3D ．I 1＝I 2例21 （市1999年中考试题）在图2—2—19所示电路中，电源电压不变，闭合开关S ，电压表V 1与V 2的示数之比为3∶5，电流表A 的示数为1A ；若将电压表V 1换成电流表A 1，则电流表A 1的示数为2A ，那么R 1∶R 3＝________． 例22 如图2—2—20（a ）的电路，当开关S 断开，滑动变阻器的滑片P 位于b 端时，电流表示数为0.2A ；当开关S 闭合，滑动变阻器的滑片p 位于a 端时，电流表示数为l A ，且小灯泡正常发光．若不计温度对灯丝电阻的影响，电源电压不变且大于8V ，R 1＝15Ω，滑动变阻器R 的最大阻值为20Ω,求：小灯泡的电阻和小灯泡的额定电压．图2—2—18a 图2—2—20b c答案例1 一根电阻丝，将其对折后，它的电阻是多大? 解 不考虑温度的影响，对折后，长度为原来的21，横截面积为原来的2倍，材料不变． 电阻R ′＝ρS l '＝ρS l221＝41ρS l 为原来的41答案 电阻是原来的41例2 （市中考试题）关于公式 R ＝IU的物理意义，下面说法中正确的是 （ ）A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比B ．导体过的电流越大，则电阻越小C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比（精析）考查一个电阻的大小是否随电压和电流大小而变化． 精析 公式R ＝IU可用来测量和计算电阻大小，但是导体的电阻并不是由加在它两端的电压和通过电阻的电流大小决定的．一个电阻两端的电压增大为原来的几倍，通过它的电流也增大到同样的倍数，而比值是一个定值．只是由电压和电流比值．．决定的量． 当一个电阻两端的电压为零时，这个电阻也不为零．因此，不能说“电阻和电压成正比，和电流成反比”． 答案 D例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．精析 考查电阻的计算及电阻是否随电压大小而变化． 解 当U 1=6V I 1=0.1A 时 电阻 R ＝11I U ＝AV 1.06＝60Ω 当U 2＝3V R 不变R ＝60Ω电流 I 2＝R U 2＝Ω603V＝0.05A 当U 3＝0时，R 仍不变，R ＝60Ω 答案 60Ω，0.05A ，60Ω例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得． 精析 考查是否能熟练计算串、并联电阻．第（1）种选择：很容易看出：40Ω＋35Ω＝75Ω第（2）种选择：设总电阻为75Ω，其中一个分电阻为300Ω，利用Ω751＝Ω3001＋21R 求出R 2＝100Ω．可知Ω751＝Ω3001＋Ω1001 答案 45Ω和35Ω串联可得75电阻；300和100 电阻并联，也可得75Ω电阻．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．精析 考查串联电路的电乙、电压特点，并进行计算。

1.如右图所示，电源电压为6V。

闭合开关S，电压表V1示数为4V，电流表示数为0.4A。

求：（1）电压表V2的示数；（2）R1、R2的阻值。

2.如图电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.3A。

（1）电源电压是多少?（2）通过R2的电流是多少?（3）电路中的总电阻是多少?3.如图所示，R1=10欧姆，R2=20欧姆，R3=30欧姆，电源电压恒定不变。

S1闭合，S2断开时电流表的读数为0.3安培。

问：⑴电源的电压是多少？⑵当S1与S2均断开时，电流表的读数是多少？R1两端的电压是多少？⑶当S1与S2均闭合时，电流表的读数又是多少？通过R3的电流强度是多少？4.如图所示电路中，电源电压不变，R1=20Ω，滑动变阻器R2的最大阻值为60Ω，小灯泡L的额定电压为5v，电流表的量程(0—0.6A或0—3A)。

只闭合S2时，电流表的示数为0.4A；只闭合S3，且变阻器的滑片P在正中点时，电流表的示数为0 .3A。

(不考虑温度对灯丝电阻的影响)(1)电源电压和灯丝电阻。

(2)只闭合S 3时，要使小灯泡L 正常发光，变阻器 R 2连入电路的阻值。

(3)闭合S 1S 2S 3，为保证不损坏电流表，变阻器R 2的阻值可调范围和电流表的变化范围。

5.如图所示电路中，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增至12 V 时，电流表的示数为0.5 A 。

求电阻R 1、R 2的阻值。

6.如图所示的电路中，电阻R 1的阻值为10Ω。

闭合电键S ，电流表A 1的示数为0.3A ，电流表A 的示数为0.5A.求:(1)通过电阻R2的电流.(2)电源电压.(3)电阻R 2的阻值7.在一电路中，当导体AB 两端电压为3V 时，通过导体AB 的电流为0.5A ，该导体的电阻是多少？ 若把导体两端的电压调减到0伏，这时导体的电阻又是多少？8.如图所示，已知电阻R 1=10Ω，R 2=20Ω，电源电压U=6V ．试根据下列要求进行求解：（1）当开关S 1、S 2都断开，S 3闭合时，求电流表的示数和R 1的电压；（2）当S 1、S 2都闭合，S 3断开时，求电流表示数；（3）开关处于何种情况下，电流表会烧坏？9.如图3所示，R1=20欧，当开关S 闭合后电流表A 的示数为2.7A ，电流表A1的示数为1.8A 。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

3．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I —1R图像，如图乙，由图可知（ ）A ．定值电阻两端电压控制为2V 不变B ．当电流为0.2A 时，电阻R 为0.1ΩC ．当滑片向右移时，电压表数变大D ．当电流分别为0.25A 和0.5A 时，接入电路的导体的电阻之比为1:2 【答案】A 【解析】 【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

欧姆定律计算题练习
1．如图所示，电源两端电压U为9V并保持不变，电阻R
1
阻值为10Ω。

闭合开关S后，电流表A的示数I为1.2A。

求：
（1）电流表A
1的示数I
1
；（2）电阻R
2
的阻值。

2．如图所示电路，电源电压为6V且保持不变，R
1
的阻值为10Ω。

开关S闭合时，电压表示数
为4V．求：（1）通过R
1的电流；（2）电阻R
2
的阻值。

3．如图所示的电路中，A、B两端的电压是6V，灯L
1
的电阻是8Ω，通过的电流是0.2A。

求：
（1）灯L
1两端的电压；（2）灯L
2
的电阻。

4．如图所示的电路中，电源电压恒为30V，电阻R
1为15Ω．同时闭合开关S
1
、S
2
时，电流表的
示数为2.5A。

求：（1）通过电阻R
1的电流；（2）电阻R
2
的阻值。

5．如图所示，已知电阻R
1为6Ω，R
1
两端的电压是3V，将它与R
2
串联后接到8V的电源上，请
求出：（1）流过R
1的电流I
1
；（2）R
2
的阻值。

6．如图所示，电源电压保持不变，电阻R
1=30Ω，电流表A
1
示数为0.4A，A
2
示数为0.8A，求电
源电压和R
2
的阻值。
