梁的平法施工图原位标注(一)ppt课件

实例二：连续梁的平法施工图
总结词
结构复杂，需细心解读
详细描述
连续梁的平法施工图较为复杂，通常涉及到 多个跨度和支撑点。图纸中需要详细标注每 一段梁的长度、高度、角度等信息，施工时 需要严格按图施工，不得有误。
实例三：悬臂梁的平法施工图
总结词
独特设计，技术要求高
详细描述
悬臂梁的平法施工图具有独特的设计特点， 通常用于特殊结构或创意设计中。由于悬臂 梁的一端无支撑，施工难度相对较大，需要 较高的技术支持和施工经验。在图纸中，应 详细标注悬臂的长度、截面尺寸等信息，以
04
05
配筋信息包括钢筋的直径、 间距、数量等。
梁的平法施工图的绘制方法
01 根据设计要求，确定梁的类型、截面尺寸 、跨度等参数。
02 根据平法设计规则，绘制梁的形状和尺寸 。
03
根据配筋要求，绘制钢筋的布置和数量。
04
标注必要的文字说明和尺寸标注，确保图 纸清晰易懂。
02
梁的平法施工图的 符号与标注
标注配筋信息
在梁的立面图和平面图上标注钢筋的规格、数量、直径、间距等信息，并注明钢筋的连接方式。
04
梁的平法施工图的 实例分析
实例一：简支梁的平法施工图
总结词
简明易懂，易于施工
VS
详细描述
简支梁的平法施工图通常采用简单的几何 形状和线条来表示，标注清晰，易于理解 。施工时，简支梁的支撑点位于两端，施 工难度较低，易于操作。
绘制梁的立面图和平面图
绘制立面图
根据确定的梁类型、截面尺寸和配筋，绘制梁的立面图，包括梁的形状、尺寸和配筋情况。
绘制平面图
根据确定的梁类型、跨度和配筋，绘制梁的平面图，包括梁的位置、尺寸和与其他构件的连接方式。

梁顶标高比该结构 层标高低0.1
18

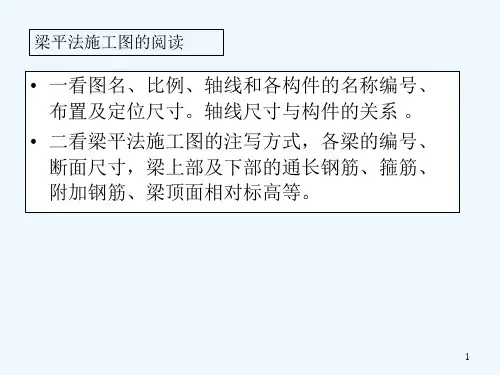

三、梁平法施工图的识读要点
• 识读要点：
• （1）根据相应建施平面图，校对轴线网、轴线编号、轴线 尺寸。
• （2）根据相应建施平面图的房间分隔、墙柱布置，检查梁 的平面布置是否合理，梁轴线定位尺寸是否齐全、正确。
• （3）仔细检查每根梁编号、跨数、截面尺寸、配筋、相对 标高。
纵筋，标注在梁上方该支座处。当上部纵筋多于一排时， 用斜线“/”将各排纵筋自上而下分开。当同排纵筋有 两种直径时，用加号“＋”将两种直径的纵筋相连，角 部纵筋写在前面。 • （2）梁的下部纵筋标注在梁下部跨中位置。
12
（3）附加箍ห้องสมุดไป่ตู้或吊筋的画法示例应直接画在平面 图中的主梁上，在引出线上注明其总配筋值
7
（3）梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。 箍筋加密区与非加密不同区间距及肢数需用斜线分割；当梁 箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非 加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应 写在括号内。上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为
施工时，原位标注取值优先
3
1、梁集中标注的内容
• （1）梁的编号 • （2）截面尺寸 • （3）梁的箍筋 • （4）梁的上部通长筋或架立筋 • （5）梁侧面纵向构造钢筋或受扭钢筋 • （6）梁顶面标高相对于该结构楼面标高的高
差值
前五项为必注值， 最后一项有高差 时标注，无高差
时不注 4
（1）梁 的 编 号
• 由梁的类型代号、序号、跨数及有无悬挑代号几 项组成（见下表）。

2. 梁截面尺寸：当为等截面梁时，用b×h表示。
当悬挑梁为变截面时，用b×h1/h2表示。h1和h2分
别为悬挑梁根部与端部高度值精品。ppt
10
梁平法集中标注内容ຫໍສະໝຸດ 3.3. 梁箍筋：包括钢筋级别、直径、加密区与非加密区间距及肢距。
例如：φ8@100/200（2）表示箍筋为φ8，加密区和非加密区间距分
准，可根据抗震设防烈度、房屋高度、建筑类别、结构
类型及构件在结构中的重要程度来确定。
抗震等级的划分考虑了技术要求和经济条件，随着
设计方法的改进和经济水平的提高，抗震等级亦将相应
调整。抗震等级共分为四级，它体现了不同的抗震要求
，其中一级抗震要求最高。
在同样的设防烈度下，由于结构的高度、结构体系
不同，其抗震等级亦不同。就是同一座采用框剪结构体
9
梁平法集中标注内容
注：楼层框架梁、屋面框架梁、框支梁和墙支
梁分为抗震设计与非抗震设计。
非框架梁、井字梁和悬挑梁为非抗震设计（即
不考虑抗震耗能）。
楼层框架梁、屋面框架梁、框支梁和墙支梁无
论是否为抗震设计，其悬挑端均为非抗震设计。
墙支梁为支承在剪力墙平面外的梁，国内通常
将该梁偏于安全地作框架梁处理。
精品ppt
14
梁平法集中标注内容
6. 梁顶标高高差 此项为选注值。当梁顶面高于结构层标高时为正， 反之为负。高差值写在括号中。无高差时不注。 如：某结构层楼面标高为44.950m，当某梁的梁顶 面标高高差注写为（－0.050）时，即表明该梁顶面标 高相对于44.950m低0.050m,即44.900m。
有13个四肢箍，间距为150，梁跨中部分间距为200，四肢箍。
如：18φ12@150 （4） /200（2）表示箍筋直径φ12，梁的两

1、单跨梁钢筋计算-KL1
下部通长钢筋计算
长度=净跨长+左支座锚固+右支座锚固
左、右支座锚固同上
箍筋根数计算
03G101-1 P62、63
1、单跨梁钢筋计算-KL1
根数=((左加密区长度-50)/加密间距+1)+(非加 密区长度/非加密间距-1)+((右加密区长度-50)/ 加密间距+1）
KL3中间支座上变截面构造
03G101-1P61
1跨右支座负筋锚固长度同端支座 2跨左支座负筋锚固长度LaE
8、多跨梁钢筋计算
多跨梁钢筋构造
11、悬挑梁钢筋计算
单面悬挑梁表示方法
11、悬挑梁钢筋计算
单面悬挑梁钢筋构造03G101-1P66
当L<4/HB时 不将端部弯下
11、悬挑梁钢筋计算
单面悬挑梁钢筋在软件中的型号
12、屋面框架梁钢筋计算
屋面框架梁的平法标注
12、屋面框架梁钢筋计算
屋面框架梁纵向钢筋构造43
12、屋面框架梁钢筋计算
屋面框架梁配筋构造图03G101-P43、55、56
构造屋面框架梁纵向钢筋构造（一）
构造屋面框架梁纵向钢筋构造（二）
12、屋面框架梁钢筋计算
吊筋的计算03G101-1P62
吊筋夹角取值：梁高≤800取45度，>800取60度 吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦 45度（60度）+2*20d
4、单跨梁钢筋计算-KL4
附加箍筋的计算03G101-1P62
该区域梁正常箍筋或加 密区箍筋照设
4、单跨梁钢筋计算-L1
KL3钢筋构造
