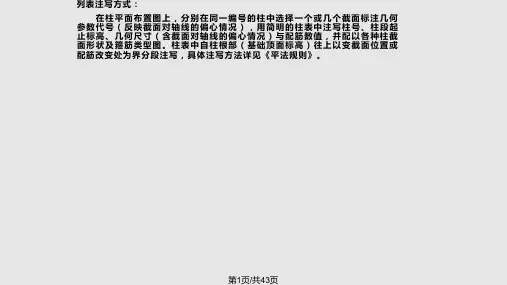

柱平法施工图识读 PPT

（任2）务楼解层部读位（中间层）变截面框架柱纵向钢筋连接构
造
根据框架柱在结构平面中的位置，可将框架柱分为角 柱、边柱和中柱
角柱 中柱
角柱
角柱
边柱
角柱
变截面柱
楼层部位（中间层）变截面框架柱纵向钢筋连接构造
任务解读
任务解读
任务解读
任务解读
（1）当△/h b＞1/6 时，上部钢筋锚入楼 层面以下 1.2 LaE，下部钢筋锚入梁柱交接 核心区直段长度不小于0.5 LaE 并直弯12d；
（2）柱内侧纵筋伸至柱顶并弯折12d；
（3）除柱筋伸入梁内作为梁上部钢筋外，梁上部 增设的钢筋应锚入柱内并向下弯折至梁底，且下 弯断长度≥15d；
（4）当柱纵筋直径≥25mm时，在柱宽范围的柱箍 筋内侧设置间距>150mm,但不少于3Φ10的角部附加 钢筋。
任务解读
任务解读
(1)柱外侧纵筋伸至柱顶截断；
(1)柱插筋伸至基础底部； (2)底部弯折长度a，表7-8； (3)基础顶面以上非连接区高度为 （对于非抗震框架柱为500）； (4)与上部钢筋的连接相邻连接接头应 错开，错开距离为35d，500的较大值；
(5)同一截面钢筋接头面积百分率不 宜大于50%
（任2）务柱解纵向读钢筋在独立基础中的连接锚固构造
柱插筋在基础内的锚固，由柱插筋在基础内 的竖向长度、柱插筋底部的弯折长度、基础 顶面以上不能进行柱钢筋连接的高度、柱钢 筋错开连接的高度四部
柱插筋在基础内的锚固
（任2）务柱解纵向读钢筋在独立基础中的连接锚固构造
大家学习辛苦了，还是要坚持
继续保持安静
（任2）务柱解纵读向钢筋在独立基础中的连接锚固构造
（2）顶层边柱、角柱钢筋连接构造
顶层边柱和角柱的钢筋构造，应区分位于柱外侧和柱内侧钢 筋区别对待。
任务解读
（1）柱外侧纵筋伸至柱顶并弯折入梁，弯折段自梁 底开始计算≥1.5 LabE ，且自梁底开始直锚段长度 ≥15d，弯锚段长度≥15d；（当柱外侧纵筋配筋率> 1.2%时，应分两批截断，第二批截断钢筋应继续伸 入梁内≥20d）
（任2）务柱解纵读向钢筋在独立基础中的连接锚固构造
（任2）务柱解纵读向钢筋在独立基础中的连接锚固构造
(1)柱插筋伸至基础底部； (2)底部弯折长度a，表7-8；
(3)基础顶面以上非连接区高度为 （对于非抗震框架柱为500）； (4)与上部钢筋的连接相邻连接接头应 错开，错开距离为35d，500的较大值；
4．框架柱箍筋构造
封 闭 箍 筋 构 造
任务解读
4．框架柱箍筋构造
任务解读
（1）基础内箍筋间距应≤500mm且不少于两道矩 形封闭箍筋； （2）非抗震时框架柱箍筋仅在柱纵筋搭接区加密， 加密间距为≤100mm和5d（d为搭接钢筋直径）。
（3）图示为抗震框架柱箍筋构造示意图；
（4）楼层上下柱箍筋加密区为梁柱节点核心区和 梁柱节点核心区以外不小于max(h n /6、 h c 、50 0)的区域，加密间距见图纸注写；（若采用纵筋搭 接，搭接区亦应加密，加密间距为≤100mm和5d）
任务目标和内容
知识目标
理解钢筋混凝土柱的钢筋构造要求。
素质目标
熟练识读柱标准构造详图。
任务内容
柱钢筋在工程中的各种构造情况 柱标准构造详图的识读
一、柱构件的基本构造要求
1、柱构件中的混凝土和钢筋 a、框架结构的柱多为偏心受压构件
b、受压构件的承载力主要取决于混凝土的 强度，因此采用较高强度等级的混凝土可 以减少构件的截面尺寸 c、通常柱混凝土强度等级采用C25及以上等级
(5)同一截面钢筋接头面积百分率不 宜大于50%
（任2）务柱解纵读向钢筋在独立基础中的连接锚固构造
2任．务楼层解部读位（中间层）柱纵向钢筋的连接构造
（1）楼层部位（中间层）柱纵向钢筋与上部钢筋的连接构造
楼层部位上下不能进行柱纵向钢筋连接的范围有别于基 础部位，为楼层梁柱交接区上下层高的1/6、柱截面长 边尺寸、500三者的最大值，采用max( h n /6、 h c 、500)表示。
(2)柱内侧纵筋伸至柱顶并弯折12d；
(3)梁上部钢筋应锚入柱内并向下弯折，且下弯 断长度≥1.7LabE；（当梁上部纵筋配筋率>1.2% 时，应分两批截断，第二批截断钢筋应继续伸 入梁内≥20d）；
(4)当柱纵筋直径≥25mm时，在柱宽范围的柱 箍筋内侧设置间距>150mm,但不少于3Φ10的角 部附加钢筋。
（ LaE为抗震锚固长度, 为基本锚固长度）
（2）当△/h b≤1/6 时，下部钢筋自然 弯折以实现和上部钢筋连接；
（3）楼层以上柱纵筋连接构造见书本149页 表7-10；
任务解读
3．柱顶纵向钢筋构造 （1）顶层中柱钢筋连接构造
任务解读
当柱顶有不小于100厚的现浇板时
任务解读
（1）当 0.5 LabE≤ h b0＜LabE时，柱纵筋伸至柱 顶并弯折12d； （2）当 h b0≥LabE时，柱纵筋应伸至柱顶。
（1）楼面上下非连接区高度抗震时为max（h n /6、 h c 、500)，非抗震时为500；
（2）与上部钢筋的连接相邻连接接头应错开，错 开距离为35d，500的最大值；
（3）同一截面钢筋接头面积百分率不宜大于50%
任务解读
楼层上下不能进 行柱纵向钢筋连
接的区域图示
楼任层务部位解（读中间层）柱纵向钢筋与上部钢筋的连接构造
d、重要的建筑柱子混泥土强度等级采用C40以上等级
2、柱构件中钢筋的构造要求
任务解读
复合 箍筋
当柱截面短边尺寸大于400m m，且各边纵向钢筋多于3根 时，或当柱截面短边不大于 400mm，但各边纵向钢筋多 于4根时，应设置复合箍筋。
箍筋的做法
二、柱标准构造详图
1、柱纵向钢筋在独立基础中的连接锚固构造 （1）柱纵向钢筋在独立基础中的锚固构造
（5）底层柱下端箍筋加密区范围为不小于 h n /3；
（6）当框架柱箍筋楼面部位的起步距离为50mm。
知识要点
在本项目中，结合工程实例从平法解读和标准构造详图 两个方面对框架结构柱平法施工图进行识读。平法解读 部分从柱的编号、截面注写方式以及列表注写方式三个 方面，系统的讲述了柱平面表示方法的识读要点；标准 构造详图识读部分给出了柱纵向钢筋在独立基础中的连 接锚固构造、楼层部位（中间层）柱纵向钢筋的连接构 造和柱顶纵向钢筋构造的截面图示及构造要点。通过对 柱平法施工图和标准构造详图的识读，使学生能熟练掌 握柱平法施工图的识读方法和识读要点。
