送电线路工程杆塔组立施工作业指导书（提纲）XXXXX 公司二○一○年七月杆塔组立施工作业指导书使用说明1、为提高施工资料编写效率,提高技术管理水平,逐步达到标化,特编写本施工作业指导书提纲，作为杆塔组立施工作业指导书的基本模式。

2、本施工作业指导书由数字部分及文字部分两部分构成，数字部分根据工程具体情况填写，文字部分为杆塔组立的基本要求和技术规定，涉及面较广，杆塔形式、施工方法各有不同，可根据具体情况加以删节和补充。

与本工程无关部分必须删去。

3、本施工作业指导书编排次序，对于删去部分的次序不应空缺，需连续编排。

对于新增内容一般排在原次序号之后，尽量保持原来次序，新增的大标题可插入编排。

4、施工方法的相同部分，后边的施工方法写与××相同，不再重复，只写不同部分。

5、拉线棒回头安装方向、螺栓穿向、弹簧销穿向等安装工艺均应事先一次征求有关单位意见，然后编写。

本作业指导书与要求不符者必须更正。

目录一、工程简介及任务划分 .............................. 错误!未定义书签。

二、编制及施工依据 .................................. 错误!未定义书签。

三、现场管理组织机构 ................................ 错误!未定义书签。

四、技术规定 ........................................ 错误!未定义书签。

五、混凝土杆组立 .................................... 错误!未定义书签。

六、铁塔整体起立（可单独编写） ...................... 错误!未定义书签。

七、铁塔分解组立 .................................... 错误!未定义书签。

八、拉线制作与安装 .................................. 错误!未定义书签。

九、施工质量标准 .................................... 错误!未定义书签。

十、安全技术措施 .................................... 错误!未定义书签。

十一、文明施工及环境保护 ............................ 错误!未定义书签。

附件一：主要工器具、机械设备 ........................ 错误!未定义书签。

附件二：单吊明细表 .................................. 错误!未定义书签。

附件三：标准化作业卡目录 ............................ 错误!未定义书签。

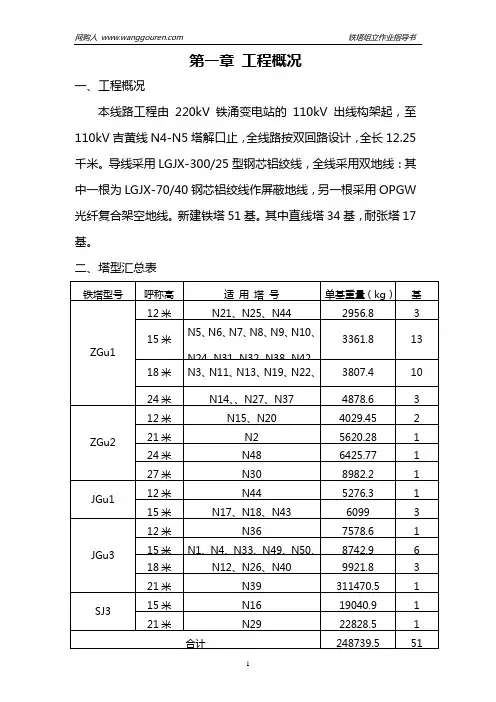

一、工程简介及任务划分1、本公司施工范围：起止桩号，线路长度。

杆塔数量。

（其中混凝土杆基；自立塔基；拉线塔基)2、杆塔所处地形3、任务划分4、杆塔型式一览表5、特殊地形。

特种杆塔简介二、编制及施工依据1.本工程的设计图纸及设计变更；2.设计单位、监理公司下发的有关铁塔工程的通知、文件、会议纪要等；3.《110～500kV架空电力线路施工及验收规范》(GB50233-2005)；4.《110kV～500kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)；5.《输电线路铁塔制造技术条件》（GB/T 2694-2003）；6.《钢结构工程施工质量验收规范》（GB 50205-2001）；7.《输电线路钢管结构制造技术条件》（DL/T 646-2006）8.《输电线路铁塔及电力金具坚固用冷镦热浸镀锌螺栓与螺母》（DL/T 764.4-2002）9.《国家电网公司基建安全管理规定》（国家电网基建[2010]1020号）；10. 《电力建设安全工作规程(第2部分：架空电力线路)》（DL5009.2-2004）； 11. 《输电线路施工机具设计、试验基本要求》（DL/T 875-2004） 12. 《重要用途钢丝绳》（GB 8918-2006） 13. 《一般用途钢丝绳》（GB/T 20118-2006）。

三、现场管理组织机构为实现本工程的各项技术经济指标，确保本工程达标投产，争创国家优质工程，做到文明施工，安全生产，实现工程按期竣工。

根据我公司总体施工组织安排，组建现场施工项目部，实行项目经理负责制，建立工程现场管理组织机构。

四、技术规定（一）线路方向： 本线路方向如图所示 左 (电源名称) (变电站名称) ××号 右 ××号（二）塔腿及混凝土杆代号1、自立塔2、拉线塔B C A b c b c B a d a dA D3、混凝土双杆4、混凝土三联杆左 右左 中 右注：上述为原则规定，当设计或运行另有规定时，以设计或运行规定为准，并按上图形式说明。

（三）脚钉安装位置及朝向1、单回自立塔脚钉装在××腿；项目经理： 项目副经理： 项目总工： 工程部技术 ： 质量 ： 安全 ： 信息 ： 经营部 协议 ： 计划 ： 财务 ： 供应部材料 ： 机具 ： 后勤： 第二施工队 队长 ：技术 ： 质量 ：安全： 第一施工队 队长 ： 技术 ： 质量 ： 安全 ： 材料站 负责人 ：2、双回自立塔脚钉装在××腿；3、平口以上脚钉装在(送、受电)侧；4、脚钉一律朝上。

与所在塔材中心线一致；(四) 拉线安装位置代号（双拉线标注上下）2、防松防盗螺栓使用范围：本工程采用 * * 厂防盗螺栓，地面以上 * * m 采用防盗螺栓。

地面以上超过 * * m采用防松螺栓。

3、螺栓穿钉方向:经与运行单位(监理)研究，穿向确定如下：（1）对立体结构：1）水平方向由内向外；2）垂直方向由下向上；3）斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。

（2）对平面结构：1）顺线路方向，按线路方向穿入或按统一方向穿入；2）横线路方向，两侧由内向外，中间由左向右（按线路方向）或按统一方向穿入；3）垂直地面方向者由下向上；4）斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。

注：个别螺栓不易安装时，穿入方向允许变更处理。

4、螺栓紧固:整体起立前全部紧固,分解组立每组一段将螺栓紧固,架线前再紧固一遍, 紧固率架线前不小于９５％，架线后不小于９７％，扭紧力矩不应小于下表规定注：4.8级以上的螺栓扭矩标准值由设计规定，若设计无规定时，宜按4.8级螺栓的扭紧力矩标准执行。

5、有扣部分不得进入剪切面6、同一处螺杆露出长度力求一致，螺杆露出螺母长度单母不应少于两个螺距，双螺母可与螺母相平。

7、螺栓扩孔不应超过3mm，超过3mm时应堵焊重新打孔，并进行防锈处理，严禁气割扩孔或烧孔。

8、垫片（1) 交叉材间装设相应厚原垫片；（2) 螺栓较长者，每端不宜超过两个垫片(征求监理意见)。

(六) 对基础要求1、基础分部工程经中间验收检查合格；2、分解组立时，基础强度为设计强度的70%；3、整体组立时，基础强度为设计强度的100%。

(七) 材料检验1、混凝土杆、铁构件、铁塔、钢绞线及连接金具必须有产品出厂合格证书。

2、铁构件、塔材在出厂前，须作调直处理。

3、铁塔、混凝土杆横担加工质量应符合《输电线路铁塔制造技术条件》的规定，不得有脱锌、露涮、夹层等现象。

4、混凝土杆的加工质量应符合《环形钢筋混凝土电杆》或《环形予应力混凝土电杆》的规定；予应力钢筋混凝土预制构件，不得有纵向及横向裂缝；普通钢筋混凝预制构件，不得有纵向裂缝，出厂时横向裂缝不得超过0.05mm，混凝土电杆施工后不得超过0.1mm。

5、塔材弯曲度超过长度的2‰，未超过下表角钢变形限度，可采用冷矫正法进行矫正,但矫正后不得出现裂纹。

6、钢绞线不得有断股、背股、金钩及锈蚀现象。

7、金具不得有砂眼、裂纹、锈蚀等现象。

8、铁塔、铁构件、螺栓、金具必须采用热侵镀锌；螺栓种类（厂家），级别、规格符合设计。

（八）０°耐张塔横担按照设计规定，０°耐张塔中相横担布置在左（右）侧。

五、混凝土杆组立(一) 排杆1、进行外观检查，杆径、配筋、规格应与图纸相符。

量尺寻找钢管、脚钉母、接地母、排水管位置。

2、检测杆段长度，搭配使用，消除横担穿钉孔位置误差，保证横担高差在允许范围之内，自横担孔量至杆根，计算此孔两杆高差，超差时检查底盘施工记录，立杆前处理底盘。

3、排杆方向服从立杆方向，双杆中心尽量与线路中心重合，保持同一高度。

4、以横担穿钉孔及等长值进行找正，混凝土杆中心在正面及侧面中心线上。

5、混凝土杆上下端第一支点位置，上支点紧靠横担抱箍下方，下支点紧靠马道出口，中间支点不防碍叉梁组装及吊点绑扎，9m杆一般三点支撑，12m及以上混凝土杆不少于三点支撑，支撑要稳固可靠，不得产生下沉。

6、上下钢圈坡口对正，不得出现咬边，并保证混凝土杆不出现折线，坡口间隙2-3mm。

穿钉管预埋螺母排水孔方向符合要求。

(二) 焊接1、混凝土杆焊接工作必须由考试合格并持有证件的焊工担任。

2、焊接所使用的焊条与被焊件强度相一致。

3、宜采用电焊。

采用气焊时所使用的电石或乙炔应有出厂质量合格证明，其硫磷含量不应高于被焊金属含量；氧气纯度不应低于98.5%。

氧气瓶，乙炔发生器及焊接处之间的距离符合安全规定。

4、检查穿钉孔，预埋螺母及排水孔方向，必要时进行调整。

5、除去焊口及气焊条铁锈及污物露出金属光泽。

6、两钢圈对称点焊四点，然后对称施焊，防止应力集中造成混凝土杆弯曲；钢圈厚度大于6mm时应采用V型坡口多层焊。

7、焊缝采取加强焊，呈平滑的细鳞形，焊后混凝土裂缝宽度不应大于0.05mm。

焊缝加强面尺寸(mm)82‰超过时应割断调直，重新焊接。

9、焊口自然冷却后刷红丹防锈漆。

10、气温低于-20°C焊接，应采用保温措施。

(三) 地面组装1、检查焊口及混凝土杆弯曲，并符合质量标准；检查排杆质量根开、对角线符合要求。

2、先组装横担，然后装叉梁、地线支架，调整拉杆松紧，最后安装爬梯或脚钉。

3、不得强行组装，当组装困难时应查明原因，调整横担或横担抱箍穿钉管方向，再行组装。

4、以抱箍连接的叉梁，其上端抱箍组装尺寸允许误差±50mm，组合后叉梁应正直，不应有明显鼓肚、弯曲。

横隔梁组装尺寸允许误差±50mm。

5、混凝土杆上端封堵；钢圈刷灰漆防锈。

(四) 整体起立（可单独编写）1、按照整体起立平面布置图进行施工准备。

（1）牵引地锚、杆位桩.两制动地锚中心三点必须在一条直线上。

（2）牵引地锚距杆位桩的距离为杆高的1.3-1.5倍；（3）制动地锚距杆位桩的距离不小于杆高的1.2倍；（4）两侧拉线地锚距杆位桩的距离不小于杆高的1.2倍，并向制动地锚侧偏移1.5-3m；（5）抱杆中度为重心高度的0.7-1.1倍；初始角60°-65°。
