磁控溅射操作流程

磁控溅射镀膜工艺流程
磁控溅射镀膜技术是一种常用于制备薄膜材料的表面处理技术。

该技术广泛应用于电子、光学及材料科学等领域。

下面将介绍磁控溅射镀膜的工艺流程。

首先，要准备好所需的溅射靶材料和基底材料。

靶材料是待溅射在基底材料表面的物质，可以是金属、陶瓷或合金等。

而基底材料则是需要被镀膜的物体，可以是玻璃、塑料、金属等。

然后，将靶材和基底材分别放置在真空室中。

真空室是一个密封的容器，在里面通过抽气将气压降至极低水平，以确保后续的溅射过程在无氧气环境下进行。

真空室内还包括一个溅射盘，用于固定靶材和控制溅射过程的参数。

接下来，通过加热靶材，使其达到适当的温度。

加热后的靶材与氩气等稀有气体发生碰撞，将靶材表面的离子溅射出来，并沉积在基底材料表面。

这个过程称为磁控溅射。

在溅射过程中，通过调节不同的参数，如靶材的加热功率、气体流量、沉积时间等，可以控制溅射膜的厚度、成分和结构等。

这些参数的选择可以根据不同的应用要求进行调整。

最后，溅射膜需要进行后处理，以提高其质量和性能。

这包括退火、抛光、膜结构改变等步骤，以达到所需的表面平整度、硬度和附着力等要求。

这些后处理步骤对于膜层的性能和应用具有重要影响。

总结起来，磁控溅射镀膜的工艺流程主要包括准备靶材和基底材料、将其放置在真空室中、加热靶材、调节溅射参数进行溅射、进行膜的后处理等步骤。

通过不同的参数选择和后处理步骤，可以制备出具有不同性能的薄膜材料，满足不同领域的应用需求。

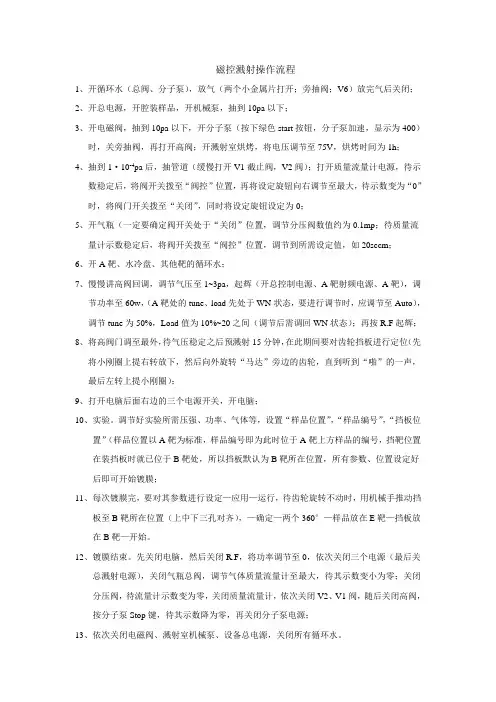

磁控溅射操作流程1、开循环水（总阀、分子泵），放气（两个小金属片打开；旁抽阀；V6）放完气后关闭；2、开总电源，开腔装样品，开机械泵，抽到10pa以下；3、开电磁阀，抽到10pa以下，开分子泵（按下绿色start按钮，分子泵加速，显示为400）时，关旁抽阀，再打开高阀；开溅射室烘烤，将电压调节至75V，烘烤时间为1h；4、抽到1·10-4pa后，抽管道（缓慢打开V1截止阀，V2阀）；打开质量流量计电源，待示数稳定后，将阀开关拨至“阀控”位置，再将设定旋钮向右调节至最大，待示数变为“0”时，将阀门开关拨至“关闭”，同时将设定旋钮设定为0；5、开气瓶（一定要确定阀开关处于“关闭”位置，调节分压阀数值约为0.1mp；待质量流量计示数稳定后，将阀开关拨至“阀控”位置，调节到所需设定值，如20sccm；6、开A靶、水冷盘、其他靶的循环水；7、慢慢讲高阀回调，调节气压至1~3pa，起辉（开总控制电源、A靶射频电源、A靶），调节功率至60w，（A靶处的tune、load先处于WN状态，要进行调节时，应调节至Auto），调节tune为50%，Load值为10%~20之间（调节后需调回WN状态）；再按R.F起辉；8、将高阀门调至最外，待气压稳定之后预溅射15分钟，在此期间要对齿轮挡板进行定位（先将小刚圈上提右转放下，然后向外旋转“马达”旁边的齿轮，直到听到“啪”的一声，最后左转上提小刚圈）；9、打开电脑后面右边的三个电源开关，开电脑；10、实验。

调节好实验所需压强、功率、气体等，设置“样品位置”，“样品编号”，“挡板位置”（样品位置以A靶为标准，样品编号即为此时位于A靶上方样品的编号，挡靶位置在装挡板时就已位于B靶处，所以挡板默认为B靶所在位置，所有参数、位置设定好后即可开始镀膜；11、每次镀膜完，要对其参数进行设定—应用—运行，待齿轮旋转不动时，用机械手推动挡板至B靶所在位置（上中下三孔对齐），—确定—两个360°—样品放在E靶—挡板放在B靶—开始。

上海反应磁控溅射步骤
上海反应磁控溅射步骤
第一步：准备工作
1. 准备好所需的上海反应磁控溅射仪器。

2. 根据实际情况，校准上海反应磁控溅射仪器的控制参数，如时间、能量等。

3. 将样品固定在溅射仪器上，确保，样品不动。

4. 严格按照操作说明书的步骤进行操作。

第二步：目标装置的安装
1. 根据实际情况，完成目标装置的安装。

2. 检查目标装置的位置，确保装置与反应管的距离合适。

3. 将反应管放置在对应的位置，确保原料的反应活性物质被准确的投放到样品上。

4. 操作完成后，必须确保反应管放置的稳定性。

第三步：上海反应磁控溅射的实验
1. 根据实验要求，在上海反应磁控溅射仪器上设置对应的参数，如时间、能量等。

2. 将反应管中的原料投入到样品上，然后按照实验要求，开启上海反应磁控溅射仪器。

3. 合理调整参数，直到溅射实验获得理想的结果。

4. 操作完成后，关闭仪器，清理实验室环境。

第四步：数据处理
1. 根据实验结果，对数据进行处理，绘制出曲线图。

2. 计算出实验结果，并且分析结果的合理性。

3. 根据实验结果及分析，得出结论，如实验目的已经达到，反应机理等。

4. 保存处理后的数据，并给出相应的报告。

卧式磁控溅射机操作规程卧式磁控溅射机操作规程1. 前言卧式磁控溅射机是一种常用于金属材料表面处理的设备，本操作规程旨在确保操作者的人身安全和设备的正常运行。

2. 设备安全2.1 检查设备：在操作前，应仔细检查设备的各个部件是否完好无损，特别是电源线、电控箱等电气设备，确保没有破损和松动的地方。

2.2 接地保护：确保设备接地良好，保持稳定的工作电压。

2.3 安全防护措施：操作人员应戴上防护手套、护目镜等防护装备，以免受到材料溅射而造成伤害。

2.4 紧急停机：在发生设备故障、溅射异常等紧急情况时，应立即切断电源，并进行相应的维修和处理。

3. 操作流程3.1 准备工作：先检查溅射目标材料是否符合要求，将材料安装到设备的夹具上，并确定溅射的参数，包括工作气体种类、溅射功率、喷枪距离等。

3.2 开机操作：先开启电源，确保设备处于正常工作状态。

接着将工作气体接入设备，调整出气量和压力到合适的范围。

3.3 调整参数：根据工作要求，使用设备的控制面板或电控箱上的调节器，调整溅射功率、喷枪距离等参数到合适的数值。

3.4 溅射操作：将喷枪指向目标材料，打开溅射开关，让溅射物质喷射到目标材料表面。

应注意保持喷枪与材料的恰当距离，以免溅射效果受到影响。

3.5 监控及调整：在溅射过程中，应不断监控溅射功率、喷枪距离等参数的稳定性，如有需要应进行相应的调整。

4. 操作注意事项4.1 避免稳定性问题：操作过程中要保持设备的稳定性，严禁猛烈的摇晃或碰撞设备。

4.2 清洁维护：定期清洁设备的喷嘴、电极等部件，保持设备的良好工作状态。

4.3 安全防护：在操作过程中，应佩戴好防护手套、护目镜等防护装备，避免材料溅射对人身安全造成伤害。

4.4 环境保护：应将溅射过程中产生的废料和废气进行妥善处理，以保护环境。

4.5 紧急情况处理：在发生火灾、溅射异常等紧急情况时，应立即切断电源，并按照相应的应急预案进行处理。

5. 操作结束5.1 关机操作：在操作结束后，应先关闭溅射开关，然后关闭工作气体，最后切断电源。
