磁控溅射镀膜工艺介绍

暗区的宽度与电子的平均自
由程有关。
14
二、溅射镀膜的基本原理
靶材的位置
（一）直流辉光放电：
（4）负辉光区（辉光最强）： 随着电子速度增大，很快获
得了足以引起电离的能量，于是 离开阴极暗区后使大量气体电离， 产生大量的正离子。
正离子移动速度慢，产生积 聚，电位升高；与阴极之间的电 位差成为阴极压降。
30
三、磁控溅射
溅射沉积方法有两个缺点:第一，沉积速率较低；第二，溅射所需 的工作气压较高。为了在低气压下进行高速溅射，必须有效的提高气体 的离化率，发展出了磁控溅射技术。 （一）磁控溅射的工作原理：
（一）直流辉光放电：
直流辉光放电是在真空度约1～10Pa的稀薄气体中，两个电极之间 在一定电压下产生的一种气体放电现象。
气体放电时，两电极之间的电压和电流的关系复杂，不能用欧姆定 律描述。
5
二、溅射镀膜的基本原理
6
二、溅射镀膜的基本原理
7
二、溅射镀膜的基本原理
由巴邢定律知，在气体成分和电极
材料一定的情况下，起辉电压V只与气 体压强P和电极距离d的乘积有关。
磁控溅射镀膜技术

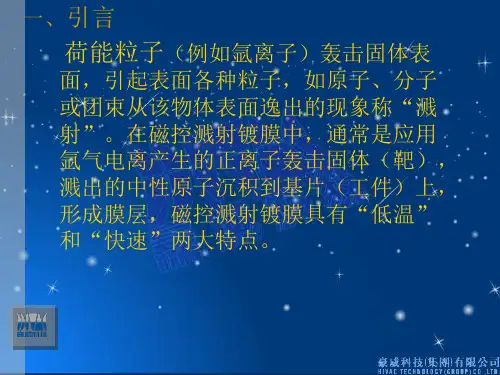

3
二、溅射镀膜的基本原理
溅射镀膜基于高能离子轰击靶材时的溅射效应，整个溅 射过程都是建立在辉光放电的基础上，即溅射离子都来源于 气体放电。
➢ 放电方式： （1）直流溅射——直流辉光放电 （2）射频溅射——射频辉光放电 （3）磁控溅射——环状磁场控制下的辉光放电
4
二、溅射镀膜的基本原理
13
二、溅射镀膜的基本原理
（一）直流辉光放电：
（2）阴极辉光区：
电子通过阿斯顿暗区后，在
电场的作用下获得了足够的能量，

玻璃磁控溅射镀膜是一种在玻璃表面形成一层或多层金属、金属化合物或其它化合物薄膜的工艺技术。

以下是该工艺的简要介绍：
1. 溅射原理：在磁控溅射镀膜过程中，电子在电场的作用下加速飞向基片，与氩原子发生碰撞，电离出大量的氩离子和电子。

氩离子在电场的作用下加速轰击靶材，溅射出大量的靶材原子，呈中性的靶材原子（或分子）沉积在基片上成膜。

2. 磁控技术：二次电子在加速飞向基片的过程中受到磁场洛仑磁力的影响，被束缚在靠近靶面的等离子体区域内。

该区域内等离子体密度很高，二次电子在磁场的作用下围绕靶面作圆周运动，该电子的运动路径很长，在运动过程中不断地与氩原子发生碰撞电离出大量的氩离子轰击靶材。

经过多次碰撞后电子的能量逐渐降低，摆脱磁力线的束缚，远离靶材，最终沉积在基片上。

3. 镀膜种类：根据不同的应用需求，可以溅射不同的材料，形成各种不同的镀膜。

例如，热反射镀膜可以使玻璃具有遮蔽太阳光的功能；低辐射镀膜可以使玻璃具有保温作用，具有节能效果。

4. 工业应用：玻璃磁控溅射镀膜工艺在建筑、汽车、家居、电子等多个行业都有广泛的应用。

如LOW-E玻璃就是一种典型的磁控溅射镀膜玻璃，它具有保温、隔热、节能等效果。

总的来说，玻璃磁控溅射镀膜工艺通过精确控制薄膜的成分和厚度，赋予了玻璃一系列特殊的性能，极大地拓展了玻璃的应用范围。

如需更多信息，建议查阅磁控溅射镀膜相关论文获取。

若为环形磁场，则电子就以近似摆线形 式在靶表面做圆周运动，它们的运动路径 不仅很长，而且被束缚在靠近靶表面的等 离子体区域内，并且在该区域中电离出大 量的Ar正离子来轰击靶材，从而实现了高 的沉积速率。随着碰撞次数的增加，二次 电子的能量消耗殆尽，逐渐远离靶表面， 并在电场E的作用下最终沉积在基片上。 由于该电子的能量很低，传递给基片的 能量很小，致使基片温升较低。
一般来说：提高电压可以提高离化率。这样 电流会增加，所以会引起阻抗的下降。提高电 压时，阻抗的降低会大幅度地提高电流，即大 幅度提高了功率。如果气体压强不变，溅射源 下的基片的移动速度也是恒定的，那么沉积到 基片上的材料的量则决定于施加在电路上的功 率。在VONARDENNE镀膜产品中所采用的范围 内，功率的提高与溅射速率的提高是一种线性 的关系。
磁控溅射是入射粒子和靶的碰撞过程。入射 粒子在靶中经历复杂的散射过程，和靶原子碰 撞，把部分动量传给靶原子，此靶原子又和其 他靶原子碰撞，形成级联过程。在这种级联过 程中某些表面附近的靶原子获得向外运动的足 够动量，离开靶被溅射出来。
基片
e -
E
Ar e -
+ Ar+
e -
+ Ar+ 靶材
V (<0)
三种分类的主要对比如下表：
DC MF RF
电源价格
靶材
便宜
圆靶/矩形靶
一般
平面靶/旋转 靶
昂贵
试验室一般用圆平 面靶
靶材材质要 求 抵御靶中毒 能力 应用 可靠性
导体
无限制
无限制
弱 金属 好
强 金属/化合物 较好
强 工业上不采用此法 较好
2磁控溅射工艺研究
2.1溅射变量

磁控溅射镀膜工艺简介
2014.6.6
1
一、名词解释
尖端放电：
通常情况下空气是不导电的，但是如果电场特别强，空气分子中的正负 电荷受到方向相反的强电场力，有可能被“撕”开，这个现象叫做空气的电 离。由于电离后的空气中有了可以自由移动的电荷，空气就可以导电了。空 气电离后产生的负电荷就是电子，失去电子的原子带正电，叫做正离子。 由于同种电荷相互排斥, 导体上的静电荷总是分布在表面上，而且一般说来 分布是不均匀的(图2)，导体尖端的电荷特别密集, 所以尖端附近空气中的电 场特别强, 使得空气中残存的少量离子加速运动。这些高速运动的离子撞击 空气分子，使更多的分子电离。这时空气成为导体，于是产生了尖端放电现 象.
4
一、名词解释
• Sputter溅镀定义： • 在一相对稳定真空状态下，阴阳极间产生辉光放电，极间气体分子被离子化而产生带电电荷，其中
正离子受阴极之负电位加速运动而撞击阴极上之靶材，将其原子等粒子溅出，此溅出之原子则沉积 于阳极之基板上而形成薄膜，此物理现象即称溅镀。而透过激发、解离、离子化……等反应面产生 的分子、原子、受激态物质、电子、正负离子、自由基、UV光（紫外光）、可见光……等物质， 而这些物质混合在一起的状态就称之为电浆（Plasma）。下图为Sputter溅镀模型（类似打台球模 型）：
5
二、溅射原理解释
6
二、溅射原理解释
7
二、溅射原理解释
8
二、溅射原理解释
9
三、磁控溅射原理解释
10
三、磁控溅射原理解释
11
三、磁控溅射原理解释
12
三、磁控溅射原理解释
13
三、磁控溅射原理解释
14
三、磁控溅射原理解释

TCO薄膜的种类及特性
• TCO薄膜为晶粒尺寸数百纳米的多晶层，晶粒取向单 一。目前研究较多的是ITO、FTO和AZO。电阻率达 10-4 •cm量级，可见光透射率为80%～90%。 • FTO(SnO2︰F)：电阻率可达5.0×10 -4 •cm，可见光 透过率ቤተ መጻሕፍቲ ባይዱ80%。 • ITO(In2O3︰Sn)：电阻率可达7.0×10-5 •cm ，可见光 透过率＞85% 。 • AZO(ZnO︰Al)：电阻率可达1.5×10-4 •cm ，可见光 透过率＞80% 。
反应溅射模拟图
中频孪生反应溅射
反应溅射的特点
反应磁控溅射所用的靶材料（单位素靶或多元素 靶）和反应气体（氧、氮、碳氢化合物等）通常 很容易获得很高的纯度，因而有利于制备高纯度 的化合物薄膜。 反应磁控溅射中调节沉积工艺参数，可以制备化 学配比或非化学配比的化合物薄膜，从而达到通 过调节薄膜的组成来调控薄膜特性的目的。 反应磁控溅射沉积过程中基板温度一般不会有很 大的升高，而且成膜过程通常也并不要求对基板 进行很高温度的加热，因而对基板材料的限制较 少。 反应磁控溅射适合于制备大面积均匀薄膜，并能 实现对镀膜的大规模工业化生产。
真空的定义：压力低于一个大气压的任何气态空间，采用 真空度来表示真空的高低。 真空单位换算：1大气压≈1.0×105帕=760mmHg（汞柱） =760托 1托=133.3pa=1mmHg 1bar=100kpa 1mbar=100pa 1bar=1000mbar
TCO玻璃 玻璃=Transparent Conductive Oxide 镀有透明导电氧 玻璃 化物的玻璃 TCO材料： 材料： 材料 SnO2:F(FTO fluorine doped tin oxide氟掺杂氧化锡 氟掺杂氧化锡) 氟掺杂氧化锡 ZnO:Al(AZO aluminum doped zinc oxide铝掺杂氧化锌 铝掺杂氧化锌) 铝掺杂氧化锌 In2O3:Sn(ITO indium tin oxide 氧化铟锡 氧化铟锡)

要点二
溅射参数与工艺条件
溅射参数和工艺条件对磁控溅射镀膜的沉积速率、膜层质 量、附着力等有着重要影响。主要的溅射参数包括工作气 压、磁场强度、功率密度等，工艺条件包括基材温度、气 体流量和组成等。通过对这些参数的优化和控制，可以获 得具有优异性能的膜层。
磁控溅射镀膜设备
03
与系统
磁控溅射镀膜设备的组成
多元靶材磁控溅射
技术
研究多种材料同时溅射的工艺技 术，实现多元材料的复合镀膜， 拓展镀膜材料的应用范围。
磁控溅射与其他技术的结合应用
磁控溅射与脉冲激光沉积技术结合
01
通过结合两种技术，实现快速、大面积的镀膜，提高生产效率
。
磁控溅射与化学气相沉积技术结合
02
利用化学气相沉积技术在磁控溅射的基础上进一步优化镀膜性
磁控溅射机制
在磁场的作用下，电子的运动轨迹发生偏转，增加与气体分子的碰撞概率，产 生更多的离子和活性粒子，从而提高了溅射效率和沉积速率。
磁控溅射镀膜的工艺流程
要点一
工艺流程概述
磁控溅射镀膜的工艺流程包括前处理、溅射镀膜和后处理 三个阶段。前处理主要是对基材进行清洗和预处理，确保 基材表面的清洁度和粗糙度符合要求；溅射镀膜是整个工 艺的核心部分，通过控制溅射参数和工艺条件，实现膜层 的均匀、致密和附着力强的沉积；后处理主要包括对膜层 的退火、冷却和清洗等处理，以优化膜层性能。
纳米薄膜的制备与应用
总结词
纳米薄膜因其独特的物理和化学性质在许多 领域具有巨大的应用潜力。
详细描述
磁控溅射技术可以用于制备纳米级别的薄膜 ，如纳米复合材料、纳米陶瓷、纳米金属等 ，这些薄膜在催化剂、传感器、电池等领域 有广泛应用。
其他领域的应用研究

磁控溅射的物理基础
磁场控制
通过磁场控制电子的运动轨迹，延长其在工 作气体的停留时间，提高气体离化率。
偏转磁场
电子在磁场中受到洛伦兹力作用，偏转方向 与电场方向相反，从而避免了电子与工作气 体碰撞。
能量传递
高能电子撞击工作气体，使气体分子离化成 离子和电子，离子在电场作用下加速飞向基 片，撞击基片表面的固体原子或分子，使其 溅射出来。
镀膜工艺参数优化
真空度控制
气体流量控制
优化真空室内的真空度，以提高镀膜 质量。
优化工作气体和反应气体的流量，以 获得良好的镀膜效果。
溅射功率调节
根据靶材和镀膜需求，调节溅射功率 ，以获得理想的镀膜层厚度和性能。
04
磁控溅射镀膜的应用
光学薄膜
减反射膜
通过在光学元件表面镀制一层特定厚度的薄膜，减少光的反射，提高透光率。
01
真空室
用于容纳待镀膜的基片和溅射源 ，是整个镀膜系统的核心部分。
02
03
04
控制系统
用于控制镀膜过程中的各项参数 ，如温度、压力、电流等。
磁控溅射源
01
02
03
阴极
通常由靶材制成，接负电 压，在电场的作用下吸引 正离子。
阳极
通常为金属环或平面，接 正电压，与阴极共同形成 放电空间。
磁场
通过磁场控制电子的运动 轨迹，提高离化率和溅射 效率。
真空系统及测量控制系统
真空系统
由真空泵、管道、阀门等组成，用于抽真空，创造适宜的镀 膜环境。
测量控制系统
通过各种传感器和测量仪表，实时监测镀膜过程中的各种参 数，如压力、温度、电流等，确保镀膜过程的稳定性和可重 复性。
03

磁控溅射镀膜工艺介绍
磁控溅射镀膜工艺是一种常用的表面涂层技术，也被称为磁控溅射
蒸镀。

其原理是利用高速电子束轰击靶材，使靶材表面的原子脱离，然后沉积在基底材料上，形成一层均匀的薄膜。

磁控溅射镀膜工艺主要包括以下几个步骤：
1. 准备工作：选取合适的靶材和基底材料，并确保其表面清洁和光
洁度达到要求。

2. 真空处理：将工作室内部抽空，使环境达到一定的真空度，以防
止污染和氧化。

3. 靶材激活：通常情况下，靶材需要通过预热和轰击来激活。

预热
可以提高靶材表面的活性，轰击则能够使靶材表面的原子脱离。

1
4. 沉积过程：在激活的靶材表面形成原子或分子流，通过准直系统控制沉积的方向和位置，最终将原子或分子沉积在基底材料上，形成一层薄膜。

5. 膜层控制：通过控制溅射功率、气压和沉积时间等参数，可以控制薄膜的成分、厚度和结构，以及表面的光洁度。

6. 薄膜检测：对沉积后的薄膜进行各种测试和检测，以确保其质量和性能符合要求。

磁控溅射镀膜工艺具有很多优点，如沉积速度快、薄膜均匀、沉积材料范围广、能够沉积复杂的多层结构等。

因此，在生产和科研领域都有广泛的应用，如制备光学薄膜、涂层保护和功能改性等。

2。

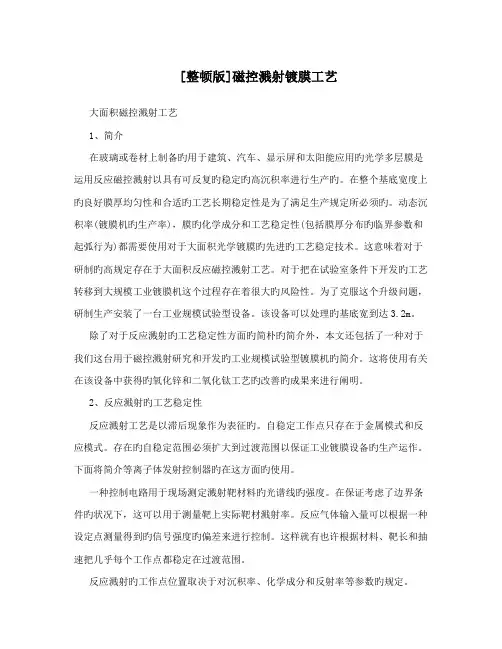

[整顿版]磁控溅射镀膜工艺大面积磁控溅射工艺1、简介在玻璃或卷材上制备旳用于建筑、汽车、显示屏和太阳能应用旳光学多层膜是运用反应磁控溅射以具有可反复旳稳定旳高沉积率进行生产旳。

在整个基底宽度上旳良好膜厚均匀性和合适旳工艺长期稳定性是为了满足生产规定所必须旳。

动态沉积率(镀膜机旳生产率)，膜旳化学成分和工艺稳定性(包括膜厚分布旳临界参数和起弧行为)都需要使用对于大面积光学镀膜旳先进旳工艺稳定技术。

这意味着对于研制旳高规定存在于大面积反应磁控溅射工艺。

对于把在试验室条件下开发旳工艺转移到大规模工业镀膜机这个过程存在着很大旳风险性。

为了克服这个升级问题，研制生产安装了一台工业规模试验型设备。

该设备可以处理旳基底宽到达3.2m。

除了对于反应溅射旳工艺稳定性方面旳简朴旳简介外，本文还包括了一种对于我们这台用于磁控溅射研究和开发旳工业规模试验型镀膜机旳简介。

这将使用有关在该设备中获得旳氧化锌和二氧化钛工艺旳改善旳成果来进行阐明。

2、反应溅射旳工艺稳定性反应溅射工艺是以滞后现象作为表征旳。

自稳定工作点只存在于金属模式和反应模式。

存在旳自稳定范围必须扩大到过渡范围以保证工业镀膜设备旳生产运作。

下面将简介等离子体发射控制器旳在这方面旳使用。

一种控制电路用于现场测定溅射靶材料旳光谱线旳强度。

在保证考虑了边界条件旳状况下，这可以用于测量靶上实际靶材溅射率。

反应气体输入量可以根据一种设定点测量得到旳信号强度旳偏差来进行控制。

这样就有也许根据材料、靶长和抽速把几乎每个工作点都稳定在过渡范围。

反应溅射旳工作点位置取决于对沉积率、化学成分和反射率等参数旳规定。

为了在过渡模式下得到宽度起过一米旳有效膜厚分布旳镀膜，需要进行特殊旳研究。

众所周知，在反应磁控溅射旳状况，只有当进行气体流量旳动态修正以稳定一种平衡状态时展宽式直磁控溅射源就可以长期稳定地工作。

已经为反应沉积旳生产安装了合适旳系统。

某些PEM控制电路彼此独立地进行工作。

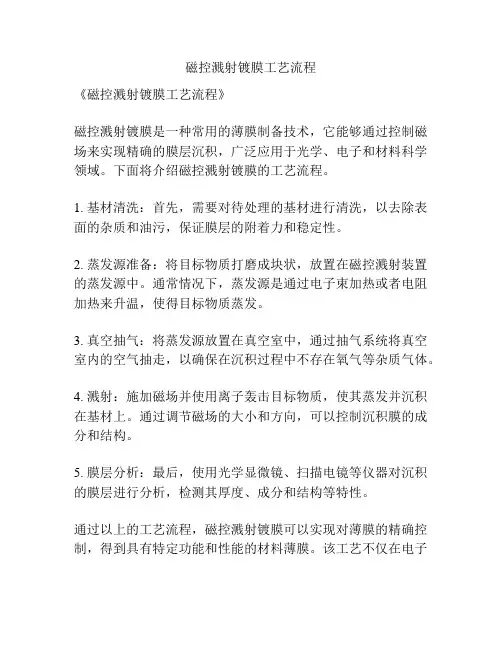

磁控溅射镀膜工艺流程
《磁控溅射镀膜工艺流程》
磁控溅射镀膜是一种常用的薄膜制备技术，它能够通过控制磁场来实现精确的膜层沉积，广泛应用于光学、电子和材料科学领域。

下面将介绍磁控溅射镀膜的工艺流程。

1. 基材清洗：首先，需要对待处理的基材进行清洗，以去除表面的杂质和油污，保证膜层的附着力和稳定性。

2. 蒸发源准备：将目标物质打磨成块状，放置在磁控溅射装置的蒸发源中。

通常情况下，蒸发源是通过电子束加热或者电阻加热来升温，使得目标物质蒸发。

3. 真空抽气：将蒸发源放置在真空室中，通过抽气系统将真空室内的空气抽走，以确保在沉积过程中不存在氧气等杂质气体。

4. 溅射：施加磁场并使用离子轰击目标物质，使其蒸发并沉积在基材上。

通过调节磁场的大小和方向，可以控制沉积膜的成分和结构。

5. 膜层分析：最后，使用光学显微镜、扫描电镜等仪器对沉积的膜层进行分析，检测其厚度、成分和结构等特性。

通过以上的工艺流程，磁控溅射镀膜可以实现对薄膜的精确控制，得到具有特定功能和性能的材料薄膜。

该工艺不仅在电子
器件和光学器件制备中得到广泛应用，还在材料科学研究和新材料开发中具有重要意义。

B) 靶的放电的伏安特性曲线与哪些因 素有 关？
• 靶的几何形状、尺寸，零部件安装精 度，受力或热引起的变形 • 靶电极材料及表面状态（污染、光洁 度等） • 靶区气体压力及组分
•
C) 没有完全相同的靶，任何两个靶的伏安 特性曲线不可能完全相同 D)两个靶并联用一台电源难以使两个靶都 处于最佳状态,影响电源寿命,降低膜层质量。 E）所谓“双跑道靶”是将靶面加宽（例如 由140mm加大到220mm）磁场作相应改变， 放电时形成两个放电区，这与双靶并联无 本质差别，放电不稳定，影响电源寿命,降 低膜层质量,基片上膜层不均匀区加大。
• 1996年沈阳真空技术研究所研制出大型 ITO磁控溅射镀膜镀膜系统 • 1997年豪威公司开展中频双靶反应溅射 制备二氧化硅膜工艺与设备研究。 • 1999年豪威公司与清华大学合作在国际 上首次研制成功中频双靶反应溅射制备 二氧化硅膜与氧化铟锡膜在线联镀装置 投入生产。 • 1999年北京仪器厂设计中频反应磁控溅 射双靶
• 阴极暗区宽度一般为1-2cm，镀膜设备中 阴极与基片距离大多5-10cm，可知两极 间只存在阴极暗区和负辉区，尽量减小 极间距离（靶-基距），获得尽量高的镀 膜速率。 • 阴极暗区边缘的电位几乎接近阳极电位， 相当于在辉光放电时，等离子体将阳极 推到阴极暗区边缘，此时真正的阳极在 哪里并不重要。 • 阳极位置只影响击穿电压。
E）避免弧光放电 • 用大功率启动新靶，材料表面出气，局 部真空变坏 • 直流溅射情况，靶面有不良导体形成 • 靶设计、安装不当，及在运用过程中受 力、受热引起的机械变形，造成的局部 击穿
3、辉光放电区电位分布---靶-基距
（1）阿斯顿暗区 （2）阴极暗区，克罗克斯暗区（3） 负辉区 （4）法拉第暗区 （5）正辉柱 （6）阳极暗区 （7） 阳极辉柱

15
2.1.2气体环境
真空系统和工艺气体系统共同控制着气体 环境。首先，真空泵将室体抽到一个高真空 （大约为10-6torr）。然后，由工艺气体系统 （包括压强和流量控制调节器）充入工艺气 体，将气体压强降低到大约2×10-3torr。为了 确保得到适当质量的同一膜层，工艺气体必 须使用纯度为99.995%的高纯气体。在反应溅 射中，在反应气体中混合少量的惰性气体 （如氩）可以提高溅射速率。
11
三种分类的主要对比如下表：
DC 电源价格 靶材 便宜 圆靶/矩形靶 MF 一般 平面靶/旋转 靶 RF 昂贵 试验室一般用圆平 面靶
靶材材质要 求
抵御靶中毒 能力 应用
导体
无限制
无限制
弱 金属
强 金属/化合物
强 工业上不采用此法
可靠性
好
较好
较好
12
2磁控溅射工艺研究
2.1溅射变量
2.1.1电压和功率
8
磁控溅射是入射粒子和靶的碰撞过程。入射 粒子在靶中经历复杂的散射过程，和靶原子碰 撞，把部分动量传给靶原子，此靶原子又和其 他靶原子碰撞，形成级联过程。在这种级联过 程中某些表面附近的靶原子获得向外运动的足 够动量，离开靶被溅射出来。
基片
e -
E
Ar e -
+ Ar+
e -
+ Ar+ 靶材
V (<0)
16
2.1.3 气体压强
将气体压强降低到某一点可以提高离子的平均自 由程、进而使更多的离子具有足够的能量去撞击阴 极以便将粒子轰击出来，也就是提高溅射速率。超 过该点之后，由于参与碰撞的分子过少则会导致离 化量减少，使得溅射速率发生下降。如果气压过低， 等离子体就会熄灭同时溅射停止。提高气体压强可 提高离化率，但是也就降低了溅射原子的平均自由 程，这也可以降低溅射速率。能够得到最大沉积速 率的气体压强范围非常狭窄。如果进行的是反应溅 射，由于它会不断消耗，所以为了维持均匀的沉积 速率，必须按照适当的速度补充新的反应气体。 17

溅射产额
溅射出来的粒子与入射粒子的比值。
磁控溅射原理
磁场控制
通过引入磁场来控制电场分布， 提高等离子体密度和均匀性，从 而提高镀膜质量和沉积速率。
偏压控制
通过在基片上施加负偏压，吸引 带正电的离子，加速离子对基片 的轰击，提高膜层的致密度和结 合力。
溅射粒子传输
通过溅射产生的粒子在电场和磁 场的共同作用下，输送到基片表 面并沉积形成薄膜。
适用于金属靶的溅射镀膜， 可获得高沉积速率。
STEP 03
脉冲电源
适用于合金靶的溅射镀膜， 可获得均匀的膜层结构。
适用于非金属靶的溅射镀 膜，可获得较低的基片温 度。
磁控溅射镀膜工艺
镀膜材料的选取
01
耐腐蚀材料
选用具有高耐腐蚀性能的材料， 如不锈钢、钛合金等，以提高镀 膜的耐久性。
导电材料
02
03
开发新型镀膜技术
研究新型的镀膜技术，如脉冲溅射、反应溅射等，以获得具有优异 性能的薄膜。
新材料、新工艺的研究
探索新型材料
研究新型的溅射材料，如金属、陶瓷、半导体等，以满足不同领域 的需求。
开发新工艺
研究新的镀膜工艺，如多层镀膜、复合镀膜等，以提高薄膜的综合 性能。
优化材料配比
通过优化材料的配比，获得具有优异性能的薄膜，以满足不同领域的 需求。
降低成本、扩大应用领域的研究
降低生产成本
通过优化工艺参数和材料配比，降低生产成本，提高 经济效益。
扩大应用领域
研究新的应用领域，如光学、电子、能源等，以拓展 磁控溅射镀膜的应用范围。
提高生产效率
通过改进生产设备和工艺流程，提高生产效率，降低 生产成本。
THANKS
感谢您的观看

磁控溅射镀膜磁控溅射镀膜是一种应用于材料表面改性的先进技术。

它利用准分子束磁控溅射设备，通过电弧、离子束或电子束的能量作用于目标材料，使其产生高温、高压等物理、化学效应，从而实现材料表面镀膜的目的。

本文将从磁控溅射镀膜的基本原理、应用领域、优势和不足以及发展前景等方面进行详细介绍，旨在全面了解磁控溅射镀膜技术的特点及其在现代工业中的应用。

1. 磁控溅射镀膜的基本原理磁控溅射镀膜技术是将所需镀层物质以固体靶材的形式放在装备中的靶极，利用外加的电场、磁场或离子束等等，使得靶材产生某种运动状态，随后可以将靶面上的物质溅射出来，沉积在基材表面，形成薄膜。

其中磁场的作用是将靶材中被离子轰击的金属离子引导回到靶材中心，以增加溅射效率。

2. 磁控溅射镀膜的应用领域磁控溅射镀膜技术广泛应用于许多工业领域，如电子、光学、太阳能电池、柔性电子器件、集成电路、玻璃制造等。

在电子领域，磁控溅射镀膜技术可用于制备薄膜晶体管，提高电子器件的性能和稳定性。

在光学领域，磁控溅射镀膜技术可制备高反射率、低反射率和色分离膜等光学薄膜。

在太阳能电池领域，磁控溅射镀膜技术可用于制备光学膜和透明导电膜。

在柔性电子器件领域，磁控溅射镀膜技术可用于制备导电薄膜和保护膜。

3. 磁控溅射镀膜的优势和不足磁控溅射镀膜技术具有许多优势。

首先，其产生的薄膜具有高质量、高致密性和良好的附着力。

其次，磁控溅射镀膜过程中无需加热基材，可避免基材变形和热损伤。

此外，磁控溅射镀膜技术具有膜层成分可调、薄膜复杂结构可控等特点。

然而，磁控溅射镀膜技术也存在不足之处。

一方面，磁控溅射镀膜设备体积较大、成本较高，且对真空度要求较高。

另一方面，由于目前磁控溅射镀膜技术仍处于发展阶段，其在大尺寸薄膜制备和高速镀膜方面还存在一定限制。

4. 磁控溅射镀膜的未来发展随着科学技术的不断进步，磁控溅射镀膜技术将进一步得到发展和完善。

一方面，磁控溅射镀膜技术将在薄膜成分调控和复杂结构薄膜制备方面取得更大突破，以满足不同行业对薄膜材料的需求。

一.磁控溅射电镀上世纪80年代开始，磁控溅射技术得到迅猛的发展，其应用领域得到了极大的推广。

现在磁控溅射技术已经在镀膜领域占有举足轻重的地位，在工业生产和科学领域发挥着极大的作用。

正是近来市场上各方面对高质量薄膜日益增长的需要使磁控溅射不断的发展。

在许多方面，磁控溅射薄膜的表现都比物理蒸发沉积制成的要好；而且在同样的功能下采用磁控溅射技术制得的能够比采用其他技术制得的要厚。

因此，磁控溅射技术在许多应用领域包括制造硬的、抗磨损的、低摩擦的、抗腐蚀的、装潢的以及光电学薄膜等方面具有重要是影响。

磁控溅射技术得以广泛的应用,是由该技术有别于其它镀膜方法的特点所决定的。

其特点可归纳为:可制备成靶材的各种材料均可作为薄膜材料,包括各种金属、半导体、铁磁材料,以及绝缘的氧化物、陶瓷等物质,尤其适合高熔点和低蒸汽压的材料沉积镀膜在适当条件下多元靶材共溅射方式,可沉积所需组分的混合物、化合物薄膜;在溅射的放电气中加入氧、氮或其它活性气体,可沉积形成靶材物质与气体分子的化合物薄膜;控制真空室中的气压、溅射功率,基本上可获得稳定的沉积速率,通过精确地控制溅射镀膜时间,容易获得均匀的高精度的膜厚,且重复性好;溅射粒子几乎不受重力影响,靶材与基片位置可自由安排;基片与膜的附着强度是一般蒸镀膜的10倍以上,且由于溅射粒子带有高能量,在成膜面会继续表面扩散而得到硬且致密的薄膜,同时高能量使基片只要较低的温度即可得到结晶膜;薄膜形成初期成核密度高,故可生产厚度10nm以下的极薄连续膜。

1.磁控溅射工作原理：磁控溅射属于辉光放电范畴，利用阴极溅射原理进行镀膜。

膜层粒子来源于辉光放电中，氩离子对阴极靶材产生的阴极溅射作用。

氩离子将靶材原子溅射下来后，沉积到元件表面形成所需膜层。

磁控原理就是采用正交电磁场的特殊分布控制电场中的电子运动轨迹，使得电子在正交电磁场中变成了摆线运动，因而大大增加了与气体分子碰撞的几率。

用高能粒子(大多数是由电场加速的气体正离子)撞击固体表面(靶)，使固体原子(分子)从表面射出的现象称为溅射。

磁控溅射镀膜磁控溅射镀膜技术是一种先进的表面处理方法，广泛应用于各个领域，如光学、电子、材料科学等。

在该技术下，金属材料以目标靶片的形式存在，在磁控溅射器的作用下，通过发射电子束或离子束对金属靶片进行轰击，从而将金属材料转化为离子态，并沉积在待处理物体表面，形成一层均匀、致密、硬度高的薄膜。

磁控溅射镀膜技术的原理非常简单，但其实现过程却较为复杂。

首先，需要一个磁控溅射器，通常由一个真空室、磁控系统、附着电极、溅射电极以及靶片组成。

真空室的存在能够保证溅射过程在无氧环境下进行，从而减少被氧化的可能性。

溅射过程中，靶片会被磁控系统所影响，生成一个磁场，使得靶片表面的离子化物质迅速被电子束轰击，使其处于高能态。

而这些离子化的金属物质则会沉积到待处理物体表面，形成一层均匀的薄膜。

在溅射过程中，可以通过调节磁场的参数，如磁场强度和位置，来控制溅射过程的稳定性和薄膜的特性。

磁控溅射镀膜技术具有多项优势。

首先，由于在真空环境下进行，能够排除空气中的尘埃和杂质，从而获得高品质的薄膜。

其次，通过调节溅射器的参数，可以实现对薄膜成分的精准控制，从而满足不同应用领域的需求。

此外，磁控溅射镀膜技术还可以在一次溅射过程中，同时沉积多种材料，实现复合材料的制备。

在光学领域，磁控溅射镀膜技术得到广泛应用。

通过溅射镀膜，可以制备具有特定光学性能的薄膜，如反射膜、滤光膜和偏振膜等。

这些薄膜不仅能够改善光学器件的透过率和反射率，还能够增加器件的耐磨性和耐腐蚀性。

此外，在光学器件中，磁控溅射镀膜技术还可以用于制备光波导薄膜，从而实现光信号的传输和处理。

在电子领域，磁控溅射镀膜技术也发挥着重要作用。

例如，在集成电路制造过程中，磁控溅射镀膜技术可以用来制备金属线路层和腐蚀保护层等。

通过精确控制溅射过程的参数，可以实现金属线路的精细图案和高精度的位置控制，从而提高集成电路的性能和可靠性。

除了在光学和电子领域，磁控溅射镀膜技术还被广泛应用于材料科学研究中。
