机械、液压部分一、概述1.1 产品特点EBZ-125XK是XX煤矿机械厂与科研院校合作开发的中型悬臂式掘进机。
该机主要特点是：1结构紧凑、适应性好、机身矮、重心低、操作简单、检修方便；2炮头采用具有36把镐型截齿、齿座呈螺旋线形排布的球微锥形截割头；3有低速大扭矩液压马达直接驱动的第一运输机；4有星轮与低速大扭矩马达连接成一体的弧形三齿星轮装料装置；5有马达+减速机构形式的行走部；6有滑动式行走结构上用的耐磨板；7有为液压锚杆钻机及二运输机留的液压接口；8电气系统有失压、短路、过载、温度、瓦斯断电等保护功能。
1.2 主要用途、适用范围EBZ-125XK型悬臂式掘进机主要是为煤矿综采及高档普采工作面采掘巷道掘进服务的机械设备。
主要适用于煤及半煤岩巷的掘进,也适用于条件类似的其它矿山及工程巷道的掘进。
该机可经济切割单向抗压强度≤60MPa的煤岩,可掘巷道最大宽度<定位时>5m,最大高度3.75m,可掘任意断面形状的巷道,适应巷道坡度±160。
该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机,实现连续运输,以利于机器效能的发挥。
1.3 产品型号、名称及外形产品型号、名称为EBZ-125XK型掘进机,外形参见图l。
1.4型号的组成及其代表意义设计代号截割机构功率〔KW纵轴式截割机构悬臂式掘进机掘进设备二、主要技术参数2.1总体参数机长 8.6m机宽 2.1m机高 1.55m地隙 250mm截割卧底深度 240mm接地比压 0.14MPa机重 35t总功率 190kW可经济截割煤岩硬度≤60MPa可掘巷道断面 9～18m2最大可掘高度 3.75m最大可掘宽度 5.0m适应巷道坡度±160机器供电电压 660／l140V2.2 截割都电动机型号 YBU-125功率 125kW转速 1470 r/min截割头转速 55 r/min截齿镐形最大摆动角度上 420下 3l0左右各3902.3 装载部装载形式三爪转盘装运能力 180m3/h铲板宽度 2.5m/2.8m铲板卧底 250mm铲板抬起 360mm转盘转速 30r/min2.4 刮板输送机运输形式边双链刮板槽宽 510mm龙门高度 350mm链速 O.93m/s锚链规格18×64mm张紧形式黄油缸张紧2.5 行走部行走形式履带式<液压马达分别驱动> 行走速度工作3m/min调动6m/min接地长度 2.46m制动形式摩擦离合器履带板宽度 500mm张紧形式黄油缸张紧2.6 液压系统系统额定压力：油缸回路16MPa行走回路 16MPa装载回路 14Mpa输送机回路 14Mpa锚杆钻机回路 10MPa系统总流量： 450L/min泵站电动机：型号 DSB-55Q功率 55kW转速 1470r/min泵站三联齿轮泵排量 63／40／40ml/r泵站双联齿轮泵排量 63／40ml/r 锚杆泵站电动机：型号预留功率 15kW转速 1470r/min 锚杆泵站双联齿轮泵排量 32／32ml/r 油箱：有效容积 610L冷却方式板翅式水冷却器油缸数量： 8个2.7 喷雾冷却系统灭尘形式内喷雾、外喷雾供水压力 3MPa外喷雾压力 1.5MPa流量＞63L/min冷却部件切割电动机、油箱2.8 电气系统供电电压 660／1140V总功率 195kW隔爆形式隔爆兼本质安全型控制箱隔爆型三、主要结构和工作原理EBZ-125XK型掘进机主要由截割部、装载部、刮板输送机、行走部、机架和回转台、液压系统、水系统及电气系统等部分组成,参见图l。

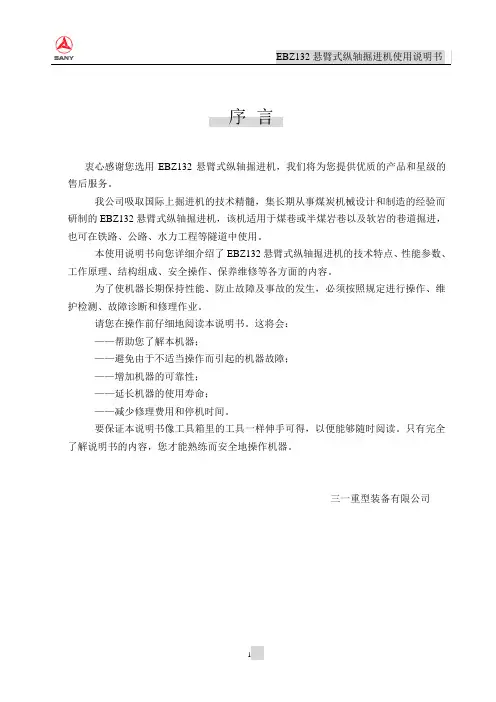

序言衷心感谢您选用EBZ132悬臂式纵轴掘进机，我们将为您提供优质的产品和星级的售后服务。
我公司吸取国际上掘进机的技术精髓，集长期从事煤炭机械设计和制造的经验而研制的EBZ132悬臂式纵轴掘进机，该机适用于煤巷或半煤岩巷以及软岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。
本使用说明书向您详细介绍了EBZ132悬臂式纵轴掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。
为了使机器长期保持性能、防止故障及事故的发生，必须按照规定进行操作、维护检测、故障诊断和修理作业。
请您在操作前仔细地阅读本说明书。
这将会：——帮助您了解本机器；——避免由于不适当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。
要保证本说明书像工具箱里的工具一样伸手可得，以便能够随时阅读。
只有完全了解说明书的内容，您才能熟练而安全地操作机器。
三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ132悬臂式纵轴掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围使用掘进机，不得随意另作它用；3.操作人员必须是经过培训之熟练工人。
操作时应情绪稳定、头脑清醒、反应敏捷；4.不得聘请非熟练技师进行维修或拆卸掘进机；5.必须按本说明书的要求进行各项技术保养；6.本说明书中的资料、技术规格和图表是根据编写时可得到的最新资料汇编而成的，如有变更不再另行通知，请直接向本公司查询；7.本说明书为随机附件的一部分，属于内部资料，任何人或团体未经三一重装许可不得翻印，也不能用于赢利。
重要安全事项操作、保养和修理机器时所发生的多数事故，都是由于不遵守基本安全规则或预防措施引起的，若能认识到各种潜在危险情况，事故往往是可以避免的。
对各种潜在的危险，必须对工作人员提出警告，还必须对工作人员进行训练，掌握必要的技能和正确使用工具。
序言衷心感谢您选用EBZ160悬臂式掘进机，我们将为您提供优质的产品和星级的售后服务。
我公司吸取国际上掘进机的技术精髓，集长期从事煤炭机械设计和制造的经验而研制的EBZ160悬臂式掘进机，该机适用于煤巷或半煤岩巷以及软岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。
本使用说明书向您详细介绍了EBZ160悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。
为了使机器长期保持性能、防止故障及事故的发生，必须按照规定进行操作、维护检测、故障诊断和修理作业。
请您在操作前仔细地阅读本说明书。
这将会：——帮助您了解本机器；——避免由于不适当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。
要保证本说明书象工具箱里的工具一样伸手可得，以便能够随时阅读。
只有完全了解说明书的内容，您才能熟练而安全地操作机器。
三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ160悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；3.操作人员必须是经过培训的熟练工人。
操作时应情绪稳定、头脑清醒、反应敏捷；4.不得聘请非熟练技师进行维修或拆卸掘进机；5.必须按本说明书的要求进行各项技术保养；6.本说明书中的资料、技术规格和图表是根据编写当时可得到的资料汇编而成的，如有变更不再另行通知，请直接向本公司查询；7.本说明书为随机附件的一部分，属于内部资料，任何人或团体未经三一重装许可不得翻印，也不能用于赢利。
重要安全事项操作、保养和修理机器时所发生的多数事故，都是由于不遵守基本安全规则或预防措施引起的，若能认识到各种潜在危险情况，事故往往是可以避免的，对各种潜在的危险，必须对工作人员提出警告，还必须对工作人员进行训练，掌握必要的技能和正确使用工具。
