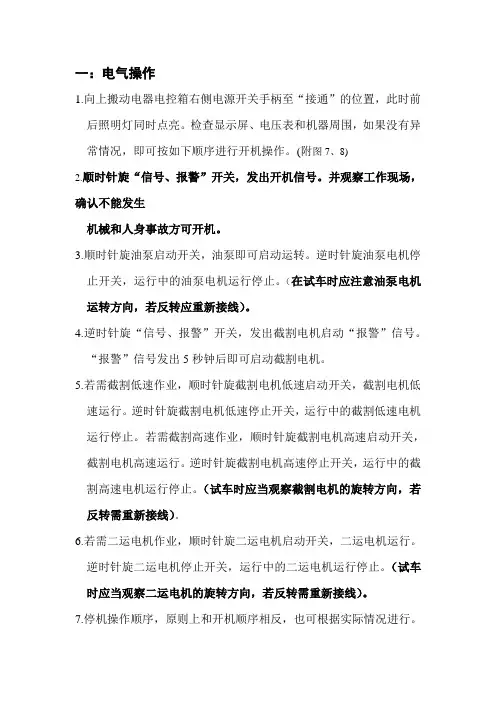

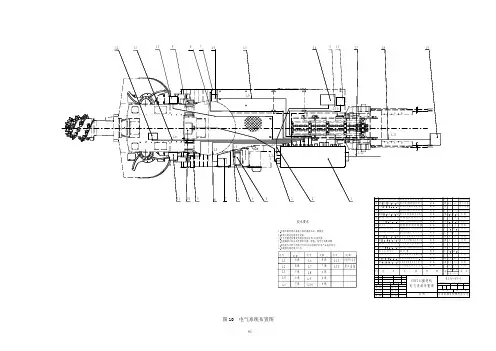

一：电气操作1.向上搬动电器电控箱右侧电源开关手柄至“接通”的位置，此时前后照明灯同时点亮。
检查显示屏、电压表和机器周围，如果没有异常情况，即可按如下顺序进行开机操作。
(附图7、8)2.顺时针旋“信号、报警”开关，发出开机信号。
并观察工作现场，确认不能发生机械和人身事故方可开机。
3.顺时针旋油泵启动开关，油泵即可启动运转。
逆时针旋油泵电机停止开关，运行中的油泵电机运行停止。
（在试车时应注意油泵电机运转方向，若反转应重新接线）。
4.逆时针旋“信号、报警”开关，发出截割电机启动“报警”信号。
“报警”信号发出5秒钟后即可启动截割电机。
5.若需截割低速作业，顺时针旋截割电机低速启动开关，截割电机低速运行。
逆时针旋截割电机低速停止开关，运行中的截割低速电机运行停止。
若需截割高速作业，顺时针旋截割电机高速启动开关，截割电机高速运行。
逆时针旋截割电机高速停止开关，运行中的截割高速电机运行停止。
（试车时应当观察截割电机的旋转方向，若反转需重新接线）。
6.若需二运电机作业，顺时针旋二运电机启动开关，二运电机运行。
逆时针旋二运电机停止开关，运行中的二运电机运行停止。
（试车时应当观察二运电机的旋转方向，若反转需重新接线）。
7.停机操作顺序，原则上和开机顺序相反，也可根据实际情况进行。
注意不允许在不需要紧急停止的情况下，利用急停按钮停整机，也不允许利用停油泵电机的方法，停其它电机。
8.停机后，注意切断电源，取下电源开关手柄。
二：开机正常操作1、开机前的检查：⑴、首先检查周围的安全情况，并且注意巷道环境温度、有害气体等是否符合规定。
⑵、检查各注油点油量是否合适，油质是否清洁。
⑶、检查各电气结合面，螺丝是否齐全、紧固。
⑷、检查各电缆是否吊挂不良或绷得太紧，是否有外部损伤、漏电现象。
更要充分注意不要被掘进机压住或卷入履带内。
所有机械，电气系统裸露部分是否都有护罩，是否安全可靠，经检查确认安全无误后，方可开机。
2、正式运行前的准备工作⑴、先按按钮使电机微动，以确定其运转方向是否正确。
水平衡顶管施工专项方案1.1编制依据及编制说明1.1.1方案编制依据（1）内蒙古伊泰化工有限责任公司《杭锦旗独贵塔拉工业园（南区）输水管道工程设计施工图》（2）内蒙古伊泰化工有限责任公司《杭锦旗独贵塔拉工业园（南区）输水管道工程初步设计阶段工程地质专题报告》（3）《给水排水工程顶管技术规程》（GB 50268-2008）（4）《给水排水管道工程施工及验收规范》（CECS246-2008）(5)《建筑基坑支护技术规程》（JGJ120-2012）（6）《建筑基坑工程监测验收规范》（GB50497-2009）参考资料：⑴《顶管施工技术》余彬泉、陈传灿编著(人民交通出版社)1.1.2方案编制说明本工程穿越沿黄公路A3+424.53至A3+494.53段,单管长度70m.管道，设计两趟DN1350 II级F型钢承口钢筋混凝土套管。
为保证高效、安全及不影响沿黄公路的道路畅通。
拟采用泥水平衡法顶管施工。
方案重点论述设备的选择和顶管工艺介绍，及施工安全、质量控制。
1.2工程概况1.2.1项目概况工程名称：伊泰化工杭锦旗独贵塔拉工业园（南区）输水管道工程工程地点：内蒙古杭锦旗悉尼镇至独贵塔拉镇建设单位：内蒙古伊泰化工有限责任公司设计单位：黄河勘察规划设计有限公司勘察单位：黄河勘察规划设计有限公司监理单位：内蒙古金长城工程监理有限公司施工单位：江苏省苏中建设集团股份有限公司1.2.2 顶管工程概况输水管（A 3+424.53至A 3+494.53）段穿越沿黄公路233+40处。
输水管采用复合钢管，钢管尺寸DN800×12.5mm ×12m ，双管之间净距离1m 。
顶管均用DN1350钢筋水泥套管。
顶管距路面约3.19m 左右。
根据地勘资料显示管道穿越地层为风积砂土区，以风积粉细沙为主，局部夹有灰色粉土、卵砾石，下部为含少量粉细砂砂岩，地形起伏较大，局部见地下水，路南侧水位较低，约在6.5米以下；路北侧水位约在路面下5.5米以下。

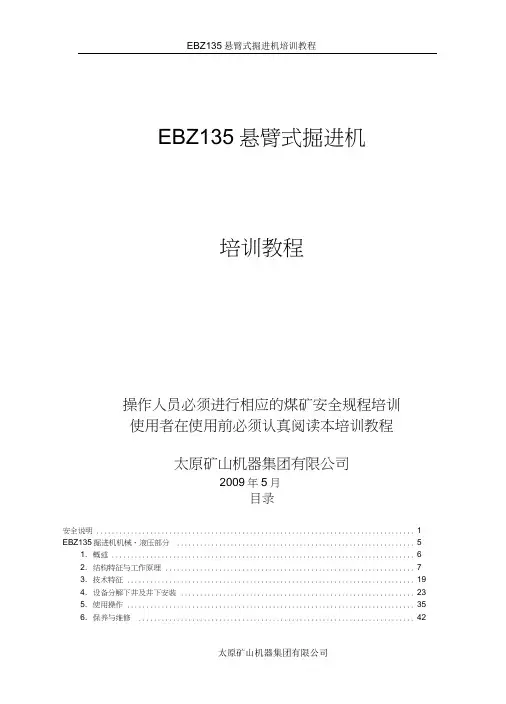

EBZ135悬臂式掘进机培训教程操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本培训教程太原矿山机器集团有限公司2009年5月目录安全说明 (1)EBZ135掘进机机械、液压部分 (5)1. 概述 (6)2. 结构特征与工作原理 (7)3. 技术特征 (19)4. 设备分解下井及井下安装 (23)5. 使用操作 (35)6. 保养与维修 (42)7. 故障分析与排除 (49)8. 运输及贮存 (51)9. 附录 (51)EBZ135掘进机电气部分 (55)操作箱使用说明书 (56)1、概述 (57)2、主要参数: (57)3、结构与原理 (57)4、尺寸、重量 (58)5、安装和调试 (58)6、包装、运输、贮存 (59)7、开启使用 (59)开关箱使用说明书 (62)1 •概述 (63)2、.............................................................................................................................................. 主要参数643、结构： (64)4、工作原理 (66)5、规格、尺寸与重量 (67)6、安装和调试 (67)7、包装、运输、贮存 (68)8、开启使用 (68)安全说明概述操作前要阅读培训教程。
未经正确培训不许进行操作和维修。
应有适当的安全防护措施。
仔细阅读并遵循安全须知。
没有护栏、护罩及安全标记时不可操作。
勿进入未支护的地方。
操作前按照《煤矿安全规程》检查工作区域瓦斯密度。
检查并保持工作区域良好的通风。
检查有无丢失的部件，并修理或更换损坏的设备部件。
检查设备急停开关、行走控制是否正常。
检查煤壁、顶板及顶部支护系统是否有问题。
启动前，检查在场人员是否远离机器。
机器启动前，司机必须按铃向周围人员发出警告。
操作过程中机器启动时首先开启冷却喷雾系统。
目录1、总图（MJ004.00） (1)2、截割机构（MJ004.1.00） (3)3、截割头（MJ004.1.1.00） (5)4、截割臂（MJ004.1.2.00） (6)5、截割减速器（MJ004.1.3.00） (8)6、装载机构（MJ004.2.00） (10)7、从动轮装配（MJ004.2.1.00） (12)8、铲板驱动装置（MJ004.2.2.00） (13)9、运输机构（MJ004.3.00） (14)10、运输机构驱动装置（MJ004.3.1.00） (15)11、运输机构涨紧装置（MJ004.3.2.00） (17)12、刮板链组件（MJ004.3.3.00） (18)13、主机架装配（MJ004.4.00） (19)14、行走机构（MJ004.5.00） (21)15、涨紧油缸（MJ004.5.2.00） (23)16、履带链（MJ004.5.3.00）..................2417、涨紧轮装配（MJ004.5.4.1.00） (25)18、后支撑（MJ004.6.00） (26)19、液压原理图 (28)20、液压配管图（MJ004.7.00） (29)21、操纵机构（MJ004.7.2.00） (33)22、泵站装配（MJ004.7.3.00） (35)23、铲板升降油缸（MJ004.7.4.00） (38)24、截割升降油缸（MJ004.7.5.00） (40)25、截割回转油缸（MJ004.7.6.00） (42)26、后支撑油缸（MJ004.7.7.00） (43)27、水系统原理图 (44)28、水系统布管图（MJ004.8.00） (45)29、润滑系统（MJ004.9.00） (47)30、回转轴承润滑（MJ004.9.1.00） (48)31、铲板销润滑（MJ004.2.5.00） (49)截割头转速高度:4.0m 宽度:5.1m 定位截割范围接地比压总重总长总宽 2.83m 总高星轮转速装载能力 3.4m 3/min 龙门高度400mm行走速度0-6.6m/min 1140/660V供电电压液压系统压力500L 油箱容积双联柱塞泵液压泵±18°爬坡能力9.02m 1.51m 135kW 75kW 切割电机功率泵站电机功率0.135MPa 44r/min 33r/min 运输机链速61m/min EBZ135悬臂式掘进机技术参数38.8t 最大21MPa 序号代号名称数量材料重量单件总计备注1MJ004.1.00截割机构1装配件2MJ004.2.00装载机构1装配件3MJ004.3.00A 运输机构1装配件4MJ004.4.00A 主机架装配1装配件5MJ004.5.00A行走机构1装配件6MJ004.6.00A 后支撑装置1装配件7MJ004.7.00液压系统总成1装配件8MJ004.8.00水系统1装配件9MJ004.9.00润滑系统1装配件10MJ004.11.00电气系统1装配件11MJ004.12.00尾部照明1装配件主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135悬臂式掘进机MJ004.00总图1:30492借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.00序号代号名称数量材料重量单件总计备注1MJ004.1.1.00截割头12MJ004.1.2.00截割臂13MJ004.1.1前盖板24MJ004.1.2前护板15GB/T5782-2000螺栓M24×1202010.96MJ004.1.3.00截割减速器17GB/T5783-2000螺栓M24×802510.98GB/T95-2002垫圈24459MJ004.1.3销110GB/T77-2000螺钉M12×30211MJ004.1.4.00截割臂体112GB/T5782-2000螺栓M24×901610.913GB/T95-2002垫圈241614MJ004.1.4螺栓M24415GB/T6178-2000螺母M244816GB/T93-1987垫圈24417MJ004.1.5侧盖板218GB/T5783-2000螺栓M20×30608.819GB/T93-1987垫圈206020MJ004.1.10支架221MJ004.1.6橡胶垫板422MJ004.1.5.00右灯座体123MJ004.1.7后护板124MJ004.1.8底护板125MJ004.1.9护罩126MJ004.1.11压条127GB/T5783-2000螺栓M16×3588.828GB/T93-1987垫圈162429YBUS-135-6电机130MJ004.1.6.00左灯座体131MJ004.1.7.00销轴装配232MJ004.1.12挡板133GB3081-82镀锌低碳钢丝φ3X120134GB/T32.1-1988螺栓M12×3028.835MJ004.1.13中护板136MJ004.1.8.00销轴装配237GB/T91-2000销5×50438MJ004.1.14垫板2主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机截割机构明细表MJ004.1.001:10494借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.1.00序号代号名称数量材料重量单件总计备注1MJ004.1.2.10主轴12GB/T70.1-2000螺钉M20×602010.93GB/T93-1987垫圈20204GB/T297-1994轴承32236J225MJ004.1.2.1外隔环16MJ004.1.2.2内隔环17MJ004.1.2.3圆螺母18GB/T858-1988垫圈18019JB/ZQ4446-1997螺塞R1/2"110JB/ZQ4224-97O型圈240×5.7111MJ004.1.2.20保护架112GB/T5783-2000螺栓M12×3588.813GB/T93-1987垫圈12814MJ004.1.2.4接头115JB/ZQ4224-97O型圈25×2.45橡胶I-216GB/T5783-2000螺栓M16×3048.817GB/T93-1987垫圈16418GB/T79-2000螺钉M10×1628.819JB/ZQ4224-97O型圈155×3.12氟橡胶20JB/ZQ4446-1997螺塞R3/4"13521MJ004.1.2.5密封套122NCG-170-PCN 特康旋转格来圈423MJ004.1.2.6漏水塞124MJ004.1.2.7进水套125MJ004.1.2.8止动销126GB13871-1992油封PD170×200×182橡胶27MJ004.1.2.9密封盖128GB/T79-2000螺钉M12×2218.829JB/T7940.1-1995油杯M10×1130MJ004.1.2.11螺塞131MJ004.1.2.12圆螺母132MJ004.1.2.30外筒体133MJ004.1.2.13密封盖134GB/T8293.1-1999浮动密封260×234×38235MJ004.1.2.14密封套136GB/T10708.3-1989防尘圈FA220×240×12.51丁氰橡胶37JB/ZQ4609-1997橡胶条φ3.1×13221橡胶I-238GB/T75-1985螺钉M10×25139JB/ZQ4224-97O型圈155×5.72橡胶I-240GB/T70.1-2000螺钉M24×120210.941GB/T93-1987垫圈24242GB3452.1-1992O型圈180×5.31主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机截割臂明细表MJ004.1.2.001:5497借(通)用件登记旧底图总号底图总号签字日期日期档案员序号代号名称数量材料重量单件总计备注1GB/T5783-2000螺栓M12×40128.82GB/T93-1987垫圈12343MJ004.1.3.1端盖14JB/ZQ4224-97O形圈φ280×5.71耐油橡胶Ⅰ-25GB/T894.1-1986挡圈200165Mn6轴承23940CC/W3327MJ004.1.3.2外隔套18MJ004.1.3.3内隔套19JB/ZQ4224-97形圈φ410×3.52耐油橡胶Ⅰ-210MJ004.1.3.4内齿轮111MJ004.1.3.5距离圈Ⅰ112JB/ZQ4446-1997螺塞R3/423513MJ004.1.3.6挡板Ⅰ114MJ004.1.3.7二级太阳轮115GB/T70-2000螺钉M12×50128.816MJ004.1.3.8端盖Ⅱ117GB276-94轴承61838118JB/ZQ4446-1997螺塞R1/423519GB/T5783-2000螺栓M12×3568.820MJ004.1.3.9轴承盖121GB13871-1992密封圈W100×125×12122MJ004.1.3.11输入轴套123MJ004.1.3.12一级太阳轮124MJ004.1.3.1.00联轴器125GB/T894.2-1986挡环80165Mn 26JB/ZQ4224-97O形圈90×3.11耐油橡胶Ⅰ-227GB/T292-94轴承7217B/DB 128MJ004.1.3.13输入轴隔套129JB/ZQ4224-97O形圈165×3.11耐油橡胶Ⅰ-230MJ004.1.3.14挡板Ⅱ131GB/T894.1-1986挡圈50365Mn32MJ004.1.3.15挡圈Ⅱ333GB/T65-2000螺钉M4×10168.834轴承AR505501635MJ004.1.3.16一级行星齿轮336MJ004.1.3.17挡圈337MJ004.1.3.18一级行星架138GB/T819.1-2000螺钉M6×1548.839MJ004.1.3.19压环140油位计4010141MJ004.1.3.21钢丝挡圈142GB/T894.1-1986挡圈58565Mn43MJ004.1.3.22挡圈544MJ004.1.3.23二级行星齿轮545轴承AR5064011546MJ004.1.3.24挡圈547GB/T70.1-2000螺钉M12×4048.848GB/T77-2000螺钉M6×16833H 49MJ004.1.3.25输出轴承盖150MJ004.1.3.26二级行星架151GB13871-1992油封B200×240×18152GB13871-1992油封B170×140×16153MJ004.1.3.27距离圈Ⅱ1主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机截割减速器明细表MJ004.1.3.001:10499借(通)用件登记旧底图总号底图总号签字日期日期档案员序号代号名称数量材料重量单件总计备注1MJ004.4.1.00回转台装配12MJ004.4.1套(一)23MJ004.1.1.10截齿34GB/T879.1-2000销5X5535GB/T894.1-1986挡圈3866MJ004.4.2.00销(一)27MJ004.4.2套(二)28MJ004.4.3套(三)29MJ004.4.4挡板410GB/T5783-2000螺栓M20X3088.811GB/T93-1987垫圈20865Mn 12MJ004.4.5垫片1513GB/T32.1-1988螺栓M24X1403010.914MJ004.4.5A 低碳钢丝φ3X1900115MJ004.4.6套(四)216MJ004.4.3.00销(二)217MJ004.4.7套(五)218MJ004.4.10A 主机架119MJ004.4.8棒(一)220MJ004.4.9棒(二)121GB/T5783-2000螺栓M20x6028.822MJ004.4.4.00盖板(一)123MJ004.4.20盖板(二)1设计师成套主任EBZ135掘进机主机架装配明细表MJ004.4.00借(通)用件登记旧底图总号底图总号签字序号代号名称数量材料重量单件总计备注1GB/T5782-2000螺栓M24X90268.82GB/T97.2-1985垫圈24443MJ004.6.10支架14GB/T5783-2000螺栓M20X40128.85GB/T97.2-1985垫圈20246MJ004.6.20支撑器27MJ004.6.1销轴28GB/T5783-2000螺栓M12X3028.89GB/T93-1987垫圈12265Mn 10MJ004.6.2挡板111JB/ZQ4224-97O形密封圈220X5.72橡胶Ⅰ-212MJ004.6.3衬套213MJ004.6.4套114MJ004.6.5螺堵M30915JB/T7940.1-1995油杯M10X1916MJ004.6.6销轴117MJ004.6.7套118MJ004.6.8套219MJ004.6.9衬套220MJ004.6.11套221MJ004.6.12套222MJ004.6.13销轴223MJ004.6.14套224MJ004.6.15套225MJ004.6.16套226MJ004.6.30联接架127MJ004.6.17联接销128MJ004.6.18挡板129GB/T5783-2000螺栓M24X5028.830MJ004.6.40回转台131MJ004.6.50托架132GB/T5782-2000螺栓M20X7068.833GB/T6170-2000螺母M206834MJ004.6.19销轴235MJ004.6.21挡板636GB/T5782-2000螺栓M24X70168.8主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机后支撑装置明细表MJ004.6.001:104927借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.6.00序号代号名称数量材料重量单件总计备注1BGUM22xL 端直通管接头M26x1.5-M30x22不带螺母、焊接头0.20.40华冶外购2BWJYM22xL 高压铰接式接头M26x1.5-M30x22不带螺母、焊接头0.230.46华冶外购3BGUM10xL 端直通管接头M14x1.5-M16x1.52不带螺母、焊接头0.10.20华冶外购4WFG6003/30S 法兰式直角接头M42x22不带螺母、焊接头 1.4 2.80华冶外购5SFCE6004/30S/12法兰式接头M42x22不带螺母、焊接头 1.4 2.80华冶外购6WFG6004/30S/12法兰式直角接头M42x22不带螺母、焊接头 1.8 3.60华冶外购7BGSV10xL 直通隔壁管接头M16x1.52不带螺母、焊接头0.20.40华冶外购8BGUG28xL 端直通管接头G1A-M36x21不带螺母、焊接头0.80.80华冶外购9BWJYG28xL 高压铰接式接头G1A-M36x23不带螺母、焊接头0.9 2.70华冶外购10BGUG28xL 端直通管接头G1A-M36x26不带螺母、焊接头0.8 4.80华冶外购11BGUG18xL 端直通管接头G1/2A-M26x1.52不带螺母、焊接头0.6 1.20华冶外购12BGSV18xL 直通隔壁管接头M26x1.52不带螺母、焊接头0.30.60华冶外购13M18L+QBV18L 螺母+锥形堵头2M26x1.50.10.20华冶外购14BGUG10xL 端直通管接头G1/4A-M16x1.51不带螺母、焊接头0.30.30华冶外购15BWJYG18xL 高压铰接式接头G1/2A-M26x1.53不带螺母、焊接头0.7 2.10华冶外购16BWJYG15xL 高压铰接式接头G1/2A-M22x1.51不带螺母、焊接头0.350.35华冶外购17BGUG18xL 端直通管接头G1/2A-M26x1.51不带螺母、焊接头0.60.60华冶外购18BWJYG18xL 高压铰接式接头G1/2A-M26x1.54不带螺母、焊接头0.7 2.80华冶外购19BGUG18xL 端直通管接头G1/2A-M26x1.54不带螺母、焊接头0.6 2.40华冶外购20BGUM18xL 端直通管接头M22x1.5-M26x1.52不带螺母、焊接头0.20.40华冶外购21BGUG10xL 端直通管接头G1/4A-M16x1.51不带螺母、焊接头0.30.30华冶外购22FGR22/18L 直通变径管接头M26x1.5-M30x26不带螺母、焊接头0.8 4.80华冶外购23BT22xL 三通管接头M30x24不带螺母、焊接头0.35 1.40华冶外购24BGUG22xL/G1A 端直通管接头G1A-M30x24不带螺母、焊接头0.20.80华冶外购25BWJYG12xL 高压铰接式接头G3/8A-M18x1.52不带螺母、焊接头0.150.30华冶外购26FTR12/18/12L 三通变径管接头M18x1.5/M26x1.5/M18x1.51不带螺母、焊接头0.20.20华冶外购27BGUG18xL/G1A 端直通管接头G1A-M26x1.54不带螺母、焊接头0.6 2.40华冶特殊外购28BWJYG18xL 高压铰接式接头G1/2A-M26x1.52不带螺母、焊接头0.7 1.40华冶外购29BT18xL 三通管接头M26x1.51不带螺母、焊接头0.350.35华冶外购30BWJYG18xL 高压铰接式接头G1/2A-M26x1.55(接头体、空心螺栓加长60)1 5.00华冶特殊外购31BWJYG18xL 高压铰接式接头G1/2A-M26x1.57不带螺母、焊接头0.7 4.90华冶外购32BK3-18L 三通球阀2M26x1.50.7 1.40华冶外购33BGSV18xL直通隔壁管接头M26x1.52不带螺母、焊接头0.30.60华冶外购34M18L+QBV18L 螺母+锥形堵头2M26x1.50.10.20华冶外购35BT18xL 三通管接头M26x1.59不带螺母、焊接头0.35 3.15华冶外购36BWJYG18xL 高压铰接式接头G1/2A-M26x1.516不带螺母、焊接头0.711.20华冶外购37BGUG18xL 端直通管接头G1/2A-M26x1.54不带螺母、焊接头0.6 2.40华冶外购38BGUM10xL/M12x1.5端直通管接头M12x1.5-M16x1.54不带螺母、焊接头0.10.40华冶外购39BGUM15xL端直通管接头M18x1.5-M22x1.52不带螺母、焊接头0.20.40华冶外购40BT15xL 三通管接头M22x1.53不带螺母、焊接头0.30.90华冶外购41WFG6004/22L (接头螺纹M30x2)法兰直角接头(不带螺母、焊接头)2法兰固定螺栓M14x130 2.2 4.40华冶外购42SFCE6004/22L (接头螺纹M30x2)法兰式接头(不带螺母、焊接头)2法兰固定螺栓M14x130 1.7 3.40华冶外购43BGUG18xL端直通管接头G1/2A-M26x1.54不带螺母、焊接头0.6 2.40华冶外购44BT18xL 三通管接头M26x1.52不带螺母、焊接头0.350.70华冶外购45FTR18/10/18L 三通变径管接头M26x1.5/M16x1.5/M26x1.51不带螺母、焊接头0.40.40华冶外购46BKH-18L-SW9高压螺纹球阀1M26x1.50.750.75华冶外购47BKH-10L 高压螺纹球阀1M16x1.50.30.30华冶外购48BT18xL 三通管接头M26x1.52不带螺母、焊接头0.350.70华冶外购49BG22xL 直通管接头M30x25不带螺母、焊接头0.170.85华冶外购50QUAG1/4A 堵头2G1/4A0.050.10华冶外购51BK3-10L 三通球阀1M16x1.50.30.30华冶外购52BGUM10xL/M16x1.5端直通管接头M16x1.5-M16x1.52不带螺母、焊接头0.10.20华冶外购53BG18xL直通管接头M26x1.520不带螺母、焊接头0.1 2.00华冶外购54BGUG08xL 端直通管接头G1/4A-M14x1.524不带螺母、焊接头0.15 3.60华冶外购55BGUG10xL 端直通管接头G1/4A-M16x1.59不带螺母、焊接头0.3 2.70华冶外购56BGUG28xL 端直通管接头G1A-M36x21不带螺母、焊接头0.80.80华冶外购57BGUG30xS/G1A 端直通管接头G1A-M42x22不带螺母、焊接头 1.2 2.40华冶外购58BWJYG08xL 高压铰接式接头G1/4A-M14x1.518不带螺母、焊接头0.15 2.70华冶外购59BWJYG10xL 高压铰接式接头G1/4A-M16x1.55不带螺母、焊接头0.150.75华冶外购60BWJYG28xL 高压铰接式接头G1A-M36x21不带螺母、焊接头0.90.90华冶外购61BT10xL 三通管接头M16x1.53不带螺母、焊接头0.250.75华冶外购62BT08xL 三通管接头M14x1.54不带螺母、焊接头0.150.60华冶外购631-19-10.5H11-1000胶管总成1M30x23 3.00沈阳埃迪亚外购641-19-10.5H11-700胶管总成1M30x22 2.00沈阳埃迪亚外购654-25-28H13-1800胶管总成1M42x25 5.00沈阳埃迪亚外购664-25-28H12-2000胶管总成1M42x2 5.5 5.50沈阳埃迪亚外购674-25-28H13-2200胶管总成1M42x2 5.8 5.80沈阳埃迪亚外购684-25-28H13-1800胶管总成1M42x25 5.00沈阳埃迪亚外购692-8-35H13-1800胶管总成1M16x1.53 3.00沈阳埃迪亚外购702-8-35H13-2000胶管总成1M16x1.53 3.00沈阳埃迪亚外购711-25-8.8H11-1800胶管总成1M36x24 4.00沈阳埃迪亚外购第张共张计算机录入标准化检查工艺审查设计院院长设计所所长太矿集团设计研究院总工程师主任设计师设计师成套主任液压系统MJ004.7.1.00明细表1:14930借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.7.1.00序号代号名称数量材料重量单件总计备注721-25-8.8H12-2100胶管总成1M36x25 5.00沈阳埃迪亚外购731-25-8.8H12-2300胶管总成2M36x2 5.511.00沈阳埃迪亚外购741-25-8.8H12-2000胶管总成1M36x26 6.00沈阳埃迪亚外购751-25-8.8H13-1600胶管总成1M36x25 5.00沈阳埃迪亚外购761-16-13H11-2000胶管总成2M26x1.5 2.5 5.00沈阳埃迪亚外购771-16-13H11-2400胶管总成1M26x1.55 5.00沈阳埃迪亚外购782-16-25H11-700胶管总成2M26x1.53 6.00沈阳埃迪亚外购792-16-25H11-800胶管总成2M26x1.53 6.00沈阳埃迪亚外购802-8-35H13-1000胶管总成1M16x1.5 2.5 2.50沈阳埃迪亚外购812-16-25H11-1800胶管总成2M26x1.5 3.57.00沈阳埃迪亚外购822-19-34H11-2400胶管总成2M30x2510.00沈阳埃迪亚外购832-19-34H13-1300胶管总成(带防护)2M30x23 6.00沈阳埃迪亚外购842-19-34H13-2000胶管总成(带防护)2M30x2510.00沈阳埃迪亚外购851-10-18H11-2000胶管总成(带防护)1M18x1.5 2.5 2.50沈阳埃迪亚外购861-10-18H13-1300胶管总成(带防护)1M18x1.52 2.00沈阳埃迪亚外购872-16-25H11-2500胶管总成(带防护)1M26x1.5 3.5 3.50沈阳埃迪亚外购882-16-25H11-700胶管总成2M26x1.53 6.00沈阳埃迪亚外购892-16-25H13-700胶管总成2M26x1.53 6.00沈阳埃迪亚外购902-16-25H11-1000胶管总成2M26x1.548.00沈阳埃迪亚外购912-16-25H11-2400胶管总成2M26x1.5612.00沈阳埃迪亚外购922-16-25H11-1200胶管总成(带防护)6M26x1.5212.00沈阳埃迪亚外购932-16-25H11-2300胶管总成(带防护)1M26x1.54 4.00沈阳埃迪亚外购942-16-25H11-1300胶管总成(带防护)1M26x1.52 2.00沈阳埃迪亚外购952-16-25H11-1800胶管总成(带防护)1M26x1.5 3.5 3.50沈阳埃迪亚外购962-16-25H11-1800胶管总成2M26x1.5 3.57.00沈阳埃迪亚外购972-16-25H11-800胶管总成1M26x1.53 3.00沈阳埃迪亚外购982-16-25H11-800胶管总成1M26x1.52 2.00沈阳埃迪亚外购992-16-25H11-800胶管总成1M26x1.5 1.5 1.50沈阳埃迪亚外购1002-16-25H11-1000胶管总成1M26x1.53 3.00沈阳埃迪亚外购1012-16-25H13-1000胶管总成(带防护)2M26x1.53 6.00沈阳埃迪亚外购1022-16-25H11-2300胶管总成(带防护)2M26x1.548.00沈阳埃迪亚外购1032-16-25H11-1200胶管总成(带防护)2M26x1.52 4.00沈阳埃迪亚外购1042-16-25H11-1800胶管总成(带防护)2M26x1.53.57.00沈阳埃迪亚外购1052-16-25H13-1600胶管总成(带防护)2M26x1.53 6.00沈阳埃迪亚外购1062-16-25H13-1100胶管总成(带防护)2M26x1.5 2.5 5.00沈阳埃迪亚外购1072-16-25H11-1500胶管总成4M26x1.5 2.610.40沈阳埃迪亚外购1082-19-34H13-1800胶管总成(带防护)2M30x2510.00沈阳埃迪亚外购1092-19-34H13-1200胶管总成(带防护)2M30x248.00沈阳埃迪亚外购1101-13-16H11-2000胶管总成(带防护)1M22x1.52 2.00沈阳埃迪亚外购1111-13-16H11-1100胶管总成(带防护)1M22x1.5 1.7 1.70沈阳埃迪亚外购1121-13-16H11-1100胶管总成1M22x1.5 1.7 1.70沈阳埃迪亚外购1132-16-25H11-1200胶管总成2M26x1.5 3.3 6.60沈阳埃迪亚外购1142-16-25H11-500胶管总成2M26x1.52 4.00沈阳埃迪亚外购1152-16-25H11-800胶管总成4M26x1.5312.00沈阳埃迪亚外购1162-16-25H11-1000胶管总成2M26x1.548.00沈阳埃迪亚外购1172-16-25H11-500胶管总成1M26x1.52 2.00沈阳埃迪亚外购1182-8-35H13-500胶管总成1M16x1.5 1.5 1.50沈阳埃迪亚外购1192-16-25H11-1200胶管总成1M26x1.5 3.3 3.30沈阳埃迪亚外购1202-16-25H11-1400胶管总成1M26x1.5 2.2 2.20沈阳埃迪亚外购1212-16-25H13-1800胶管总成(带防护)4M26x1.5416.00沈阳埃迪亚外购1222-8-35H13-2600胶管总成1M16x1.5 3.5 3.50沈阳埃迪亚外购1232-8-35H13-1800胶管总成1M16x1.53 3.00沈阳埃迪亚外购1241-8-21.5H11-250胶管总成1M16x1.50.30.30沈阳埃迪亚外购1251-8-21.5H11-300胶管总成1M16x1.50.30.30沈阳埃迪亚外购1261-8-21.5H11-600胶管总成2M16x1.50.5 1.00沈阳埃迪亚外购1271-8-21.5H13-600胶管总成1M16x1.50.60.60沈阳埃迪亚外购1281-8-21.5H11-900胶管总成1M16x1.51 1.00沈阳埃迪亚外购1291-8-21.5H13-800胶管总成1M16x1.50.70.70沈阳埃迪亚外购1301-8-21.5H13-1000胶管总成1M16x1.51 1.00沈阳埃迪亚外购1311-8-21.5H33-1200胶管总成(0°)1M16x1.5 1.5 1.50沈阳埃迪亚外购1321-8-21.5H11-1000胶管总成1M16x1.5 1.1 1.10沈阳埃迪亚外购1332-8-35H11-1200胶管总成1M16x1.52 2.00沈阳埃迪亚外购1342-8-35H11-1500胶管总成1M16x1.5 1.8 1.80沈阳埃迪亚外购1352-8-35H13-2000胶管总成1M16x1.53 3.00沈阳埃迪亚外购1361-6-22.5H13-1000胶管总成4M14x1.50.5 2.00沈阳埃迪亚外购1371-6-22.5H13-800胶管总成1M14x1.50.40.40沈阳埃迪亚外购1381-6-22.5H13-300胶管总成2M14x1.50.250.50沈阳埃迪亚外购1391-6-22.5H11-700胶管总成2M14x1.50.40.80沈阳埃迪亚外购1401-6-22.5H11-600胶管总成2M14x1.50.40.80沈阳埃迪亚外购1411-6-22.5H13-650胶管总成12M14x1.50.89.60沈阳埃迪亚外购1421-6-22.5H33-500胶管总成(0°)1M14x1.50.60.60沈阳埃迪亚外购第张共张计算机录入标准化检查工艺审查设计院院长设计所所长太矿集团设计研究院总工程师主任设计师设计师成套主任液压控制系统MJ004.7.1.001:14931ぅし借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.7.1.00序号代号名称数量材料重量单件总计备注143HH9664G20KSTBDH滤油器总成(10μm)2成品1530.00颇尔外购144MJ004.7.1.1滤油器安装板1钢板Q235-A 1.1 1.10145MJ004.7.1.2支架1钢板Q235-A 3.9 3.90146GB/T70.1-2000螺栓M10x25128.80.050.60147GB/T93-1987垫圈101265Mn 0.010.1214808.44.07-03-03-20平衡阀2成品 2.2 4.40OLLCONTROL外购14908.44.11-03-03-20平衡阀4成品 2.28.80OLLCONTROL外购150MJ004.7.1.3套20Q235-A 0.040.80151MJ004.7.1.4橡胶密封垫1丁腈橡胶0.10.10按图外购152JB/ZQ4224-1986O形圈φ9x1.920丁腈橡胶0.0010.02外购件153JB/ZQ4224-1986O形圈φ11x1.920丁腈橡胶0.0010.02外购件154JB/ZQ4224-1986O形圈φ13x1.920丁腈橡胶0.0150.30外购件155JB/ZQ4224-1986O形圈φ15x1.920丁腈橡胶0.0150.30外购件156JB/ZQ4224-1986O形圈φ18x1.930丁腈橡胶0.0150.45外购件157JB/ZQ4224-1986O形圈φ22x1.920丁腈橡胶0.0150.30外购件158JB/ZQ4224-1986O形圈φ23.6x2.6510丁腈橡胶0.0150.15外购件159JB/ZQ4224-1986O形圈φ25x1.910丁腈橡胶0.0150.15外购件160JB/ZQ4224-1986O形圈φ30x1.910丁腈橡胶0.0150.15外购件161GB/T3452.1-1992O形圈φ11.2x1.810丁腈橡胶0.0010.01外购件162GB/T3452.1-1992O形圈φ14x1.810丁腈橡胶0.0150.15外购件163GB/T3452.1-1992O形圈φ19x1.810丁腈橡胶0.0150.15外购件164GB/T3452.1-1992O形圈φ22.4x2.6520丁腈橡胶0.0150.30外购件165GB/T3452.1-1992O形圈φ28x2.6510丁腈橡胶0.0150.15外购件166GB/T3452.1-1992O形圈φ32.5x3.5510丁腈橡胶0.0150.15外购件167GB/T3452.1-1992O形圈φ37.5x3.5510丁腈橡胶0.0150.15外购件168密封圈UR9.8x14.4x1.510丁腈橡胶0.0150.15外购件169密封圈UR11.6x16.5x1.510丁腈橡胶0.0150.15外购件170密封圈UR15.7x20.9x1.510丁腈橡胶0.0150.15外购件171密封圈UR18.5x23.9x1.510丁腈橡胶0.0150.15外购件172密封圈UR19.6x24.3x1.510丁腈橡胶0.0150.15外购件173密封圈UR23.9x29.2x1.510丁腈橡胶0.0150.15外购件174密封圈UR29.7x35.7x2.010丁腈橡胶0.0150.15外购件175硬密封18x14x3.05紫铜0.0150.07华冶外购176硬密封22x18x3.05紫铜0.0150.07华冶外购177硬密封23x20x3.05紫铜0.0150.07华冶外购178硬密封26x23x4.55紫铜0.0150.07华冶外购179硬密封27x24x4.55紫铜0.0150.07华冶外购180硬密封32x28x3.55紫铜0.0150.07华冶外购181硬密封39x35x3.55紫铜0.0150.07华冶外购第张共张计算机录入标准化检查工艺审查设计院院长设计所所长太矿集团设计研究院总工程师主任设计师设计师成套主任液压控制系统MJ004.7.1.00装配件54.261:14932借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.7.1.00序号代号名称数量材料重量单件总计备注1AB-1急停按钮(DC24V)1成品2MJ004.7.2.1.00操作台13CX4-4/12E电控操作箱14MJ004.7.2.1橡胶垫板15MJ004.7.2.2操纵面板Ⅰ166-2TH6L06-1X 6联先导控制阀组1成品7MJ004.7.2.3中护板18Thm司机座椅19MJ004.7.2.10箱门110GB/T882-1986销轴B8×8064511MJ004.7.2.4孔板112MJ004.7.2.20三联阀安装架1133-2TH6T97-1X 三联先导控制阀组114MJ004.7.2.30制动释放阀装配1154M4-12-2X/LU 四联多路控制阀组1成品16BKH-10L高压螺纹球阀M16×1.5117BK3-18L 两位三通球阀M26×1.52成品18MJ004.7.2.2.00六联多路控制阀组1成品19MJ004.7.2.9踏板120WT102C油温表121MS2六点压力表开关0-40Mpa 1成品22MJ004.7.2.11盖板Ⅰ123MJ004.7.2.3.00回油集油器装配124MJ004.7.2.40中门125MJ004.7.2.4.00泄油集油器装配126MJ004.7.2.12盖板Ⅱ127MJ004.7.2.50左门128MJ004.7.2.60护罩129GB/T5783-2000螺栓M20×7088.830GB/T93-1987垫圈20865Mn 主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机操纵机构明细表MJ004.7.2.001:34934借(通)用件登记旧底图总号底图总号签字日期日期档案员序号代号名称数量材料重量单件总计备注1电机12GB/T5783-2000螺栓M20X60410.93GB/T93-1987垫圈20465Mn 4MJ004.7.3.1泵站法兰15GB/T5782-2000螺栓M18X9088.86GB/T6170-2000螺母M18887GB/T93-1987垫圈18865Mn 8MJ004.7.3.1.00联轴器19MJ004.7.3.2盖110GB/T5783-2000螺栓M16X6088.811GB/T6170-2000螺母M168812GB/T93-1987垫圈16865Mn 13变量泵114GB/T5783-2000螺栓M20X5548.815GB/T93-1987垫圈20465Mn 16MJ004.7.3.10泵吸油管Ⅰ117GB/T5783-2000螺栓M16X4088.818GB/T93-1987垫圈16865Mn 19GB/T3452.1-1992O型橡胶圈77X3.55G 220MJ004.7.3.20泵吸油管Ⅱ121MJ004.7.3.3泵后盖122GB/T5783-2000螺栓M20X5048.823GB/T93-1987垫圈20465Mn 24MJ004.7.3.30吸油管Ⅰ125GB/T3452.1-1992O型橡胶圈51.5X3.55G 226GB/T5783-2000螺栓M10X4088.827GB/T6170-2000螺母M108828GB/T93-1987垫圈10865Mn 29MJ004.7.3.40吸油管Ⅱ130GB/T10544-1989钢丝胶管Ⅰ-51X140131TK203H-84胶管夹箍2832GB/T10544-1989钢丝胶管Ⅰ-51X300133MJ004.7.3.50过滤器连接体134GB/T3452.1-1992O型橡胶圈92.5X3.55G 135GB/T70.1-2000螺钉M10X2548.836GB/T93-1987垫圈10465Mn 37MJ004.7.3.60油箱138QUBM26X1.5C 螺堵M26X1.5239JB/ZQ4446-1997螺塞R1340TF-800X100F-Y 吸油过滤器141MJ004.7.3.4密封垫142GB/T5783-2000螺栓M10X3048.843GB/T93-1987垫圈10465Mn 44YWZ-150T 液位液温计145MJ004.7.3.5装饰板146GB/T823-1988螺钉M5X12647GB/T10544-1989钢丝胶管Ⅰ-51X1330148GB/T10544-1989钢丝胶管Ⅰ-51X1430149TK203H-84胶管夹箍2850MJ004.7.3.6胶管接头251GB/T3452.1-1992O型橡胶圈67X3.55G 252GB/T5783-2000螺栓M10X2588.853GB/T93-1987垫圈10865Mn 54RFA-400X20F-Y 回油滤油器255MJ004.7.3.7密封垫256GB/T5783-2000螺栓M12X3048.857GB/T93-1987垫圈12465Mn 58MJ004.7.3.2.00磁铁棒总成159MJ004.7.3.8密封垫160GB/T5783-2000螺栓M10X3048.861GB/T93-1987垫圈10465Mn 62MJ004.7.3.70油箱盖163MJ004.7.3.9密封垫164GB/T5783-2000螺栓M12X25258.865GB/T93-1987垫圈122565Mn 66QUQ2-10X0.63空气滤清器1主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机泵站装配明细表MJ004.7.3.001:44936借(通)用件登记旧底图总号底图总号签字日期日期档案员序号代号名称数量材料重量单件总计备注67MJ004.7.3.11密封垫168GB/T5783-2000螺栓M4X868.869GB/T93-1987垫圈4665Mn 70MJ004.7.3.80蛇型冷却器171MJ004.7.3.12密封垫172GB/T5783-2000螺栓M10X25168.873GB/T93-1987垫圈101665Mn 74MJ004.7.3.3.00冷却器总成175MJ004.7.3.13固定块角钢20X3X30476MJ004.7.3.90开关安装座177GB/T5783-2000螺栓M10X2048.878GB/T93-1987垫圈10465Mn 79BZA1-10/24-1ZS 急停开关180BAL1-36/127-150电铃181GB/T5783-2000螺栓M8X2538.882GB/T93-1987垫圈8365Mn 83GB/T67-2000螺钉M6X204 4.884MJ004.7.3.110立柱(一)185GB/T5783-2000螺栓M16X45168.886GB/T93-1987垫圈161665Mn 87GB/T5783-2000螺栓M20X40228.888GB/T93-1987垫圈202265Mn 89MJ004.7.3.120立柱(二)190MJ004.7.3.130立柱(三)191MJ004.7.3.140立柱(四)292GB/T5783-2000螺栓M12X3548.896MJ004.7.3.16侧护板(二)197MJ004.7.3.17上护板(二)198MJ004.7.3.18上护板(三)199GB/T5783-2000螺栓M20X60810.9100GB/T93-1987垫圈20865Mn 设计师成套主任EBZ135掘进机泵站装配明细表MJ004.7.3.00借(通)用件登记旧底图总号底图总号签字序号代号名称数量材料重量单件总计备注1防尘圈JF110X130X812GB/T894.1-86挡圈170165Mn3MJ004.7.4.1卡环14蕾形密封圈NL110X131X1315挡圈LDN110X10X416导向套GFI110027MJ004.7.4.2缸盖18JB/ZQ4224-97O形圈180X5.719JB/ZQ4224-97挡圈A180X170110MJ004.7.4.3活塞杆111MJ004.7.4.10罩(一)11208.44.11-03-03-20平衡阀113JB/ZQ4224-97O形圈24X2.4214MJ004.7.4.1.00缸体118JB/ZQ4224-97挡圈A180X170219鼓形圈G180X155X38120挡圈G180X155X35221MJ004.7.4.5罩(二)122导向环GST5915-D180123QUAG1/4A 堵头G1/4224MJ004.7.4.6活塞Ⅰ125MJ004.7.4.7活塞Ⅱ126MJ004.7.4.8螺母127GB/T71-1985开槽锥端紧定螺钉M10X20128MJ004.7.4.9衬套229GB/T70-1985螺钉M8X6048.830GB/T95-2000垫圈8465Mn 31GB/T93-1987垫圈8465Mn 32GB/T70-1985螺钉M14X2068.833GB/T93-1987垫圈14665Mn 设计师成套主任EBZ135掘进机铲板升降油缸明细表MJ004.7.4.00借(通)用件登记旧底图总号底图总号签字序号代号名称数量材料重量单件总计备注1MJ004.7.5.1活塞杆12防尘圈JF100×120×813GB/T894.1-1986挡圈145165Mn4MJ004.7.5.2卡环15蕾形密封圈NL100×116×1316LDN-15蕾形挡圈100×8×417DM-29DM型导向环100×3×2528JB/ZQ4224-97O形密封圈φ160×5.719JB/ZQ4224-97挡圈A160×50×2110JB/ZQ4450-1997螺塞M14x1.5211JB/T982-1977垫圈14212MJ004.7.5.3缸盖113MJ004.7.5.4护管罩214MJ004.7.5.10缸体115MJ004.7.5.20护罩11608.44.11-03-03-20平衡阀117JB/ZQ4224-97O形密封圈φ24×2.42耐油橡胶Ⅰ-418MJ004.7.5.5限位套122LW-7活塞导向环160×12.5×122聚甲醛23JB/ZQ4224-97O形密封圈φ85×3.11耐油橡胶Ⅰ-424JB/ZQ4224-97挡圈A85×80×1.52聚四氟乙烯25K-16K型卡箍φ160×4×201聚甲醛26MJ004.7.5.7活塞Ⅱ127MJ004.7.5.8螺母128GB/T71-1985螺钉M10×20133H29MJ004.7.5.9衬套230GB/T5783-2000螺钉M8×6048.831GB/T95-1985垫圈84100HV 32GB/T93-1987垫圈8465Mn 33GB/T5783-2000螺钉M14×2068.834GB/T93-1987垫圈14665Mn 设计师成套主任EBZ135掘进机截割升降油缸明细表MJ004.7.5.00借(通)用件登记旧底图总号底图总号签字序号代号名称数量材料重量单件总计备注1BWJYM15×L 铰接式接头M18×1.5/M22×1.512BWJYM18×2.5L 铰接式管接头M22×1.5/M26×1.53成品（全套）32CL16JGN-L-26-10胶管总成L=40001成品4MJ004.8.1.00引射喷雾25BGUM18×L/M18×1.5端直通管接头M18×1.5/M26×1.516SBU08-040F内外接头R1/RC1/217BGE18×L 端直通管接头R1/2/M26×1.538TK477-90管接头M33×219BGUM28×L 端直通管接头M33×2/M36×2110GLQ-160S 水过滤器M33×21成品111CL25JGN-L-36-16胶管总成L=10001成品12BGE28×LR1端直通管接头R1113Q11F-40P 球阀R12成品14SNP08-000F 内接头R1515STA08-000J 三通R C 1316Y型过滤器RC1117JYS-40/120减压阀1141成品18NNW25×15内外接头R1--G1/213519QRYG1/2×1/4变径内螺纹接头13520Y-60压力表（6Mpa）1成品24BGUG18×L/G3/4A 端直通管接头G3/4/M26×1.53252CL12JGN-L（90）-L-22-08胶管总成L=55001成品262CL16JGN-L-26-10胶管总成L=10001成品27BT18L 三通管接头M22×1.51282CL16JGN-L-26-10胶管总成L=6001成品29MJ004.8.2.00外喷雾1302CL16JGN-L-26-10胶管总成L=6001成品312CL16JGN-L(90)-L-26-10胶管总成L=40001成品322CL16JGN-L-26-10胶管总成L=10001成品33Y型过滤器RC1/21342CL16JGN-L-26-10胶管总成L=4001成品35PSZ-2500喷雾水泵总成1装配件36BGUM15×L/M18×1端直通管接头M18×1/M22×1.51372CL16JGN-L（90）-L-26-10胶管总成L=40001成品38BWJYM18×2.5L铰接式管接头M22×1.5/M26×1.52成品392CL16JGN-L（90）-L-26-10胶管总成L=20001成品40LGJ7-31拉紧式薄型管卡1641LGJ7-43拉紧式薄型管卡4设计师成套主任EBZ135掘进机水系统布管图MJ004.8.00借(通)用件登记旧底图总号底图总号签字。

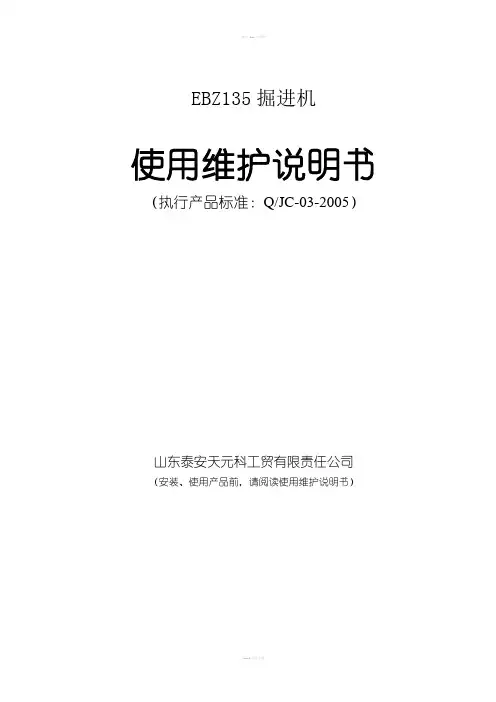

EBZ135掘进机使用维护说明书（执行产品标准：Q/JC-03-2005）山东泰安天元科工贸有限责任公司（安装、使用产品前，请阅读使用维护说明书）目录1．概述………………………………2．结构特征与工作原理………………………………3．技术特征………………………………4．各部分的安装与调整………………………………5．使用操作………………………………6．故障分析与排除………………………………7．保养与维修………………………………8．运输及贮存………………………………9．操作、维护、保养规程………………………………10．附录I、………………………………11．电气系统使用说明书………………………………安全警示1、掘进机的启动顺序：打开机器后侧外来水阀门、预警、打开司机席右侧的喷雾用水阀门、油泵电机、截割电机、第二运输机、第一运输机、星轮；2、所有液压元件及其接合处，严禁在泄漏状态下工作；3、更换易损件时，应保持液压系统的清洁，加工件不要污染和划伤；4、关键部位的紧固螺栓应加紧固力矩，并符合设计要求；5、电气系统维修时，要严格按照警示牌“严禁带电开盖”操作。
先清扫外部，开关箱、操作箱打开后，周围空气相对湿度不大于90%（+25℃），在高温及恶劣环境下尽量不要开箱；6、按整机润滑图要求，由专人定期对各润滑点进行注油；7、当机械设备和人身处于危险场合时，应直接按动紧急停止按钮；8、所有机械、电气系统裸露部分的护罩，应安全可靠；9、进行顶板支护、检查、更换截齿作业时，必须先将操纵台前截割急停按钮锁紧；10、维修时，若必须人员进入机器下方时，要用方木打好木垛，经验查确保安全后，人员方可入内进行修理；11、维修和使用中，不得改变本安电路和与本安电路有关的元器件的规格、型号和参数；12、安标控制件必须具有安全标志书，且均在有效期内。

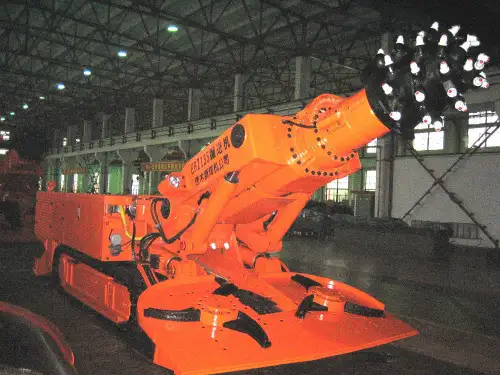

1.概述1.1 产品特点：EBZ135掘进机是公司为掘进机产品系列化而自行开发设计的一种中型掘进机，整机具有以下特点：（1）截割部具有内外喷雾、漏水检测及保护功能，截割电机有热敏保护，截割头呈圆锥台形，具有36把截齿，齿座呈螺旋线形排布；（2）铲板采用双面倾角，利于装运和清底，整体设计强度更高，装料装置采用弧形三齿星轮通过低速大扭矩马达直接驱动；（3）运输机采用中双链运输结构，底板呈直线形状、运输顺畅，并提高溜槽及刮板使用寿命，刮板运输由两台低速大扭矩液压马达直接驱动；（4）行走部采用减速机与液压马达高度集成结构，体积小、可靠性高，涨紧装置采用涨紧油缸与调整垫板组合式结构；（5）电气部采用本安型操作箱、综保采用新型系统模块，具有编程控制，液晶汉字动态显示，系统故障自动检测、记忆的功能，同时具有失压、短路、电机过载、温度、过负荷、瓦斯断电保护等功能；（6）液压部采用恒功率控制，具有压力切断，负载敏感技术功能；（7）后支撑装置实现大跨距支撑，提高机器稳定性。

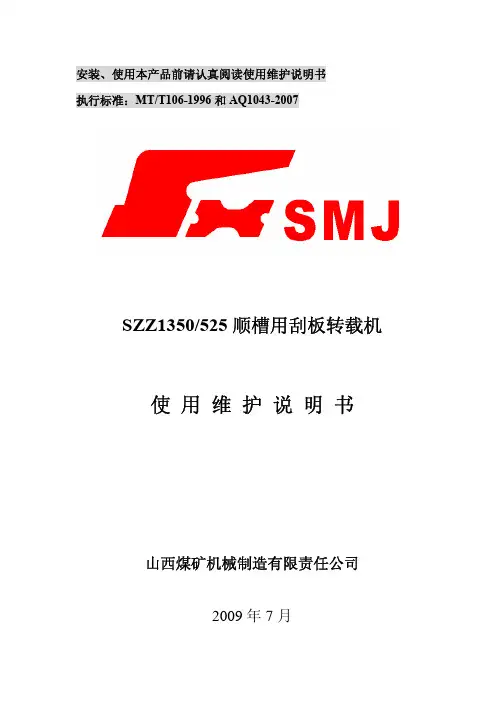

安装、使用本产品前请认真阅读使用维护说明书执行标准：MT/T106-1996和AQ1043-2007SZZ1350/525顺槽用刮板转载机使用维护说明书山西煤矿机械制造有限责任公司2009年7月目录前言 (1)第一章 概述 (2)第二章 主要技术特征 (3)第三章 安全提示 (4)3.1 概述 (4)3.2 安全标志 (5)3.3 提示内容 (6)3.4 安全提示 (7)3.5 安全操作 (8)3.6 接近区域 (10)3.7 综述 (11)第四章 主要零部件的结构特点 (11)4.1 机头传动部 (12)4.1.1 传动装置 (12)4.1.1.1 减速器 (12)4.1.1.2 电动机 (12)4.1.1.3 联接罩 (13)4.1.1.4 偶合器 (13)4.1.2 紧链装置 (13)4.2 机头架组件 (16)4.2.1 机头链轮组件 (16)4.2.2 拨链器和舌板组件 (16)4.2.3 联接垫架 (17)4.2.4 液控阀管路及附件 (17)4.3 架桥槽 (18)4.4 凸槽 (18)4.5 铰接槽 (18)4.6 0.75米调节槽 (18)4.7 转载机机尾、过渡槽 (19)4.8 圆环链 (20)4.9 连接螺栓（螺母） (20)第五章 转载机的安装与调试 (21)5.1 地面安装与调试 (21)5.1.1 安装前的准备工作 (21)5.1.2 安装程序及注意事项 (21)5.1.3 安装检查 (23)5.1.4 刮板链的预紧 (24)5.1.5 转载机的调试 (24)5.1.6 做空载运转试验 (24)5.2 井下工作面转载机的安装与调试 (25)5.2.1 转载机下井需注意的事项 (25)5.2.2 对工作面的要求 (25)5.2.3 安装与调试 (26)第六章 转载机的运转和使用 (26)6.1 转载机的运转 (26)6.2 转载机的使用 (27)第七章 转载机的润滑及操作要求 (28)7.1 转载机的润滑 (28)7.2 操作要求 (29)7.2.1 起动顺序 (29)7.2.2 总的操作 (29)7.2.3 链条和刮板 (30)第八章 维护 (31)8.1 维护计划 (31)8.2 交接班制度 (33)8.2.1 每班检查 (33)8.2.2 每日检查 (34)8.2.3 每周检查 (35)8.2.4 每月检查 (36)8.2.5 其他 (37)8.2.5.1 三个月检查 (37)8.2.5.2 六个月检查 (37)8.2.5.3 十二个月检查 (38)8.2.6 改变工作面 (38)8.3 链条的维护 (39)8.3.1 简介 (39)8.3.1.1 松链 (39)8.3.1.2 预紧力 (40)8.3.1.3 链条的磨损 (40)8.3.1.4 修理断链 (41)8.3.1.5 不匹配的链条 (42)8.3.1.6 刮板间距 (42)8.3.2 链条的伸长量 (43)8.3.3 输送链中的预紧力 (43)8.4 维护要求概述 (44)8.4.1 链轮组件 (44)8.4.2 减速器 (45)8.4.3 链条和刮板 (47)8.4.4 溜槽 (49)8.4.5 传动装置 (50)8.5 常见故障及处理方法 (50)第九章 转载机的储藏 (54)第十章 图册前言本说明书提供了关于该转载机的操作和维护方面的基本资料，通过查阅有利于更加规范和安全地使用本转载机。
非开挖微型顶管设备目录注意事项一、概述二、技术参数三、结构特征及工作原理四、安装调试和检查五、操作规范六、维修与保养七、常见故障及排除方法注意事项一、吊装1、顶管机起吊作业时钢索角度在60°以内，2、吊索直径应能满足起吊设备的要求，3、作业中不要靠近悬吊物的下方。
二、用户供电电源必须安装漏电、触电保护装置，否则严禁使用。
三、本机电气系统，非专业电工禁止、操作维修。
四、本机机内严禁进水，特别是电器部分。
五、本机刀盘有延时启动功能，电机正转（反转）时禁止直接切换为反转（正转），须停止后再切换。
一、概述1、产品特点NP1350型泥水平衡顶管机适用土质范围广，适用于N值：0~15的粘土。
施工的最小覆土厚度必须大于2倍的管外径，且其中要有一定厚度的不透水层，施工后地面沉降小，开在浅土层中施工。
操作简单，可广泛用于城市市政、通讯等管道埋设工程，该设备可在河流、公路、建筑物下穿越，保护地面设施。
使用该设备施工对环境影响小，工期短，投资回收快。
2、型号的组成及含义TY-(NP)1350水泥管内径N泥水式 P平衡铁友二、技术参数1、顶进速度：0～150 mm/min2、切削刀盘：转速： 2.77 r/min转矩：151 KN.m电机功率：22×2 KW3、纠偏系统纠偏油缸推力：500 KN纠偏油缸拉力：375 KN纠偏油缸数量：4纠偏角度：(上、下、左、右) 2.5 °纠偏额定压力：25 MPa旁通截止额定压力15 MPa排量： 2 ml /r电机功率： 1.5 KW4、进排浆管道直径：Φ100 mm5、顶管机外径：Φ1640 mm6、液压油为46#抗磨液压油。
7、对抗土压力：最大30T/m2三、结构特征及工作原理TY-DG(NP) 1350顶管掘进机（图1）主要由切削搅拌系统、动力系统、纠偏系统、进排泥系统、电气系统及监控系统组成。
（一）、切削搅拌系统本机的切削功能由刀盘完成，刀盘由刀盘面板、中心刀、主切削刀、边缘刀、搅拌板组成。
（二）、刀盘动力系统。
本机的刀盘由两台11KW四极电动机驱动，两台电动机联接两个意大利进口减速机，带动动力箱小齿轮，再驱动大齿轮旋转，大齿轮通过主轴带动刀盘旋转，进行切削。
（三）、纠偏系统本机纠偏由动力仓、纠偏仓、纠偏油缸、纠偏泵站、纠偏操纵阀组成，动力仓与纠偏仓之间通过四条纠偏油缸连接，为了防止纠偏过程中动力仓、纠偏仓之间的发生偏转，在动力仓设有防偏转卡，而在纠偏仓设有防偏转舌。
纠偏时启动纠偏泵站，操纵纠偏操纵阀，通过纠偏油缸的行程变化，使动力仓与纠偏仓夹角变化，而进行纠偏。
(四)、机内进排泥系统本机内的进泥系统主要由进水管、排水管、两个三通球阀、球阀油缸，隔膜压力表，纠偏泵站（与纠偏系统共用一个泵站）、换向阀组成。
油缸控制三通球阀的工作状况。
一种是正常施工的进水、排泥状况；另一种是清洗管道状况。
阀的工作状况在操纵台上看出。
根据顶进时的工作状况的不同需求，由操作者自行控制。
在进、排泥泵工工作的情况下，机内三通球阀不允许处于半开半关状态工作，因为这会使球阀很快磨损面造成阀关不严。
（五）、监控系统本机监控系统由两大部分组成，其一是安装在动力仓上的光靶，其二是安装在动力仓的倾斜仪。
固定在基坑内的激光经纬仪的激光束照在光靶上，用它来判断顶管机掘进的方向，高低偏差及纠偏的效果。
倾斜仪也是用来判断动力仓的水平状态、仰俯状态及偏转的。
在操纵台立面板上，机内数据检测包含倾角仪的数值、纠偏油缸的行程、三个隔膜压力表的压力及纠偏泵站的压力。
倾斜仪的显示：一是仰俯状态，如果Y是正值，则表示动力仓处于上仰状态，如果Y是0，则表示动力仓处于水平状态，如果Y是负值，则表示动力仓处于俯冲状态。
二是偏转状态，如果X是正值，则表示动力仓处于向右偏转状态，如果X是负值，则表示动力仓处于向左偏转状态。
需要加以说明的是，有时因运输或者其它原因会造成它的显示误差，所以，每当顶管掘进机放在基坑上时，其倾斜仪的显示读数是个很重要的原始读数，必须把它记录在案，以便在今后顶进过程中进行分析、比较。
（六）、电气系统本机的电气系统详见附图：操作台的立面板，主要是仪表显示、报警，机内监测。
操作台的水平面板，主要是按钮开关，是控制各部件的动作。
顶管机工作时，主要是按钮开关，是控制各部件的动作。
大体可分为：主顶、纠偏、进排泥系统、电器控制、刀盘运转等。
本机的所有动作，诸如刀盘起动和停止、正反转、主泵站的开停，纠偏油缸的纠偏，机内球阀的开与关、及主顶油缸的动作，进水泵，排泥泵的开停等动作均一人在操作台上通过各种开关来实现。
需要指出的是，电源电压如果低于350V或者高于420V应停止工作，否则电器原件极易损坏。
通过电源换相开关，可检查三相电压是否平衡。
特别提醒：1、电气系统的设备故障多表现在电缆接头、控制继电器、十字开关等元件部分，因此所有电缆接插件在使用时严禁进水、进泥、进油，严禁接插松动。
2、接长电缆后，所有电缆线径的选择应考虑电压的衰减。
四、安装调试和检查顶管机整机在出厂时，已安装调试好、各部件动作均进行过通电空转检验，为了检验运输和吊装过程中有无异常，在顶管机吊入工作井的基坑上以后必须检查调试一次。
第一、检查连接处是否已松动（主要是螺钉连接处），如松动请拧紧。
第二、接上电源，检查三相电电压是否正常，相位是否正确，如果不正常和不正确，则要设法使其正常，否则严禁开机。
第三、供电正常后还需要检查一下漏电，触电保护器是否正常工作，方可进下一步工作。
首先检查放置在导轨上顶管机的水平状态和和基坑导轨的坡度相一致。
一般来讲，顶管机在出厂时对其倾斜仪的指示状态已作一次校正。
其方法是先将四条纠偏油缸全缩回，然后用方框水平仪放置在顶管机机壳外的顶上，将顶管机调整到方框水平仪指示的“0”度状态。
然后，调节机内倾斜仪安装架下的调节螺丝，让倾斜仪显示的数值为“0”,再把固定螺丝拧紧，让倾斜仪固定牢。
有时，这个调节过程要反复进行几次才能调准。
在长途运输过程中，倾斜仪的固定螺丝，有可能松动。
指、示也就不准。
如果把倾斜仪调成水平状态，就必须采用如上述的调节方法进行一次调整。
但在施工现场，这样往往是很困难的，我们可采用一种方法，即把顶管机与导轨的坡度调节一致。
具体做法是先用水平仪和钢直尺或水准仪等，准确地测导轨顶进方向的坡度，然后把顶管机放在导轨上，松开倾斜仪的固定螺丝，把倾斜仪指示角度调整与导轨坡度一致，再把机内倾斜仪固定螺丝拧紧，固定牢。
顶管机在刚刚进洞时或其后一段时间内，由于刀盘上土所形成的反力远比顶管机与基坑导轨之间的摩擦力大，所以整个顶管机就有可能性与刀盘旋转方向相反转动。
这时即使把顶管机推进速成度降到很低，试图以减小刀盘转矩的方法来防止这种情况的发生，但转动往往还是不可避免的，因此在顶管机刚刚进洞一段时间内，我们采用一些方法来防止其偏转，如在顶管机一侧吊攀或在井壁之间用一只大吨位手拉葫芦联接起来，在顶管一边推进的同时，一边收紧链条，这样可防止顶管机偏转，这时基坑导轨必须要固定得非常牢靠。
通常由于顶管机比较重，遇到软土层时，为了不让它往下栽，应把顶管机与前2-3节砼管联成一体，来防止机头偏低。
另外，在顶管机进洞时，应设有延伸导轨。
随着顶管机或管子的推进，各种电缆和管道也会往前移动，为了防止移动中把电缆等拉断，电缆在工作井里的固定在靠近洞口附近的井壁上，这样随着顶管机的推进，电缆会越来越松弛，而不会越拉越紧，就不容易出事故。
在顶管机机身全部进入洞口止水圈以后，就必须开始注浆，这样浆套就容易形成。
五、操作规范在正式使用前，操作人员必须熟读本手册、经过培训，使他们了解本机的构造、特点及操作要领，然后才能上岗操作。
在洞口封门被拆除，并确认无留有任何障碍以后，才可进行顶进。
顶进分初始顶进和正常顶进两个阶段。
初始顶进是指顶管机从顶进开始到第一节管接上并与顶管机连接好之前的顶进过程，在此以后称为正常顶进。
在初始顶进之前，应视土质的不同而确定刀盘的转向，刀盘旋转后，用主顶油缸缓缓将顶管机往前推进，控制三通球阀处于正常施工状态，进水管进水，排泥管排泥；当停下来不顶时，控制三通球阀处于清洗管道状态进行清洗管道。
在初始顶进阶段中，要始终注意观察顶管机的使用情况，发现异常应及时找出原因分析处理。
在初始顶进阶段不可以纠偏，正常顶进中才可以纠偏，要勤纠、微纠和看趋势纠偏。
顶进过程中应密切注意土压表的显示数值，当压力较高而排浆系统工作正常，说明顶进的速度过快，这时应暂时停止主顶油缸推进，待压力正常后恢复推进。
顶进过程中，操作人员应始终注意观察各仪表显示，发现异常及时处理。
纠偏说明顶管掘进中一旦发现方向偏离，应及时操作纠偏油缸进行纠偏，纠偏油缸从后往前看如图：纠偏时油缸2个一组，十字开关搬到相应的方位，按压伸或缩，相对应的2只油缸即动作。
纠偏要领：一看、二动；勤看、勤动：a.看趋势：机头的走向往往决定了管子的走势，发现机头偏离方向时，要准备采取相应的措施。
b.勤纠偏：在发现有偏差时就要及时纠偏，让掘进机始终处于微调状态下保持其顶进的直线性。
不要等到偏差较大时再纠偏，这时纠偏效果往往不理想。
当管子整体偏高，机头朝下时，这时管子就有朝下的趋势，应密切注意，当管子已往下偏接近中心线时，这时掘进机机头应纠正到水平状态。
否则就会过头。
纠偏油缸有左上、右上、左下、右下四只，纠偏时，操作手柄有上、下、左、右四个方向，纠偏是两只油缸必须同时动作。
（为使纠偏正常进行，每次必须两组以上油缸一起工作，因此应该同时操作两只以上转换开关）。
按钮布置参见图4。
图4c.防止油泵过载，纠偏油缸伸出或缩回到位后，应将阀置于中位，否则油泵就会在额定压力下继续工作，不仅使液压油发热，而且会影响液压件的寿命。
d.如果高度和左右同时出现偏差，应先纠高度偏差，再纠左右偏差。
因为高度偏差相对难纠。
六、维护与保凑为了使顶管机始终处于优良的使用状态，维修保养是不可缺少的。
维护保养好，可使寿命延长，故障率降低。
顶管机除按一般机械要求进行保养以外，在几个特殊的部需在每一个顶程完了以后或者累计推进一定距离以后进行强制保养。
具体规定为：顶进100米后保养一次，顶进500米时小修一次，顶进1000米后应大修一次。
1）检查主轴密封，如果损坏及时更换。
2）检查主轴减速箱运行情况、润滑情况应及时加油或更换新油。
（选用220号齿轮油）3）检查主液压泵站的油泵及阀，油箱换油，半年换一次油，液压油可用46号或者68号抗磨液压油，但两者不能混用。
4）检查行星减速机转动情况，严禁减速机在无润滑油情况下工作，一般三个月更换新油。
5）检查所有压力表是否能归零、完好，如损坏，请更换。
6）更换或者修补破损刀具。
7）电气维护a）.经常注意三相供电电压，不可缺相运行，定期检查电机绝缘电阻，经常注意电机运行声音是否正常，定期添加或更换电机轴承润滑脂b）.经常注意电动机温升，温升不超过规定。
