伏安法测电阻实验总结
1. 引言
伏安法是一种常用的电阻测量方法，通过测量电压和电流的关系来求解电阻值。本文将总结伏安法测电阻的实验过程、原理和注意事项。
2. 实验目的
本实验的主要目的是通过伏安法测量不同电阻的值，并验证实验结果的准确性。
3. 实验设备和材料
• 变电流电源
• 变阻器
• 电压表
• 电流表
• 连接线
• 计算机（用于数据处理）
4. 实验步骤
4.1 准备工作
• 将实验设备连接正确，确保电阻和电流表之间的连接没有杂散电容或电感的影响。
• 调整电流电源的输出电流为初始值。
4.2 测量电流和电压
• 打开电流电源，调整输出电流为所需值。
• 使用电流表和电压表分别测量电流和电压值，并记录数据。
4.3 计算电阻值
• 根据欧姆定律，计算电阻值：R = U / I，其中R为电阻值，U为电压值，I为电流值。
4.4 重复实验
• 重复以上步骤，测量不同电阻值下的电流和电压，并记录数据。 5. 实验结果与讨论
通过实验测量得到的电流和电压数据，可以计算出相应的电阻值。将所有测量数据整理，并绘制电流和电压之间的关系图。根据绘制的关系图，可以得出以下结论：
• 电阻值与电流成正比：随着电流的增加，电阻值也增加。
• 电流和电压呈线性关系：电流和电压之间的关系可以通过直线拟合得到。
通过比较实验结果和理论值，可以评估实验的准确性和误差。如果实验结果与理论值相符，则实验结果可认为是准确的。
6. 注意事项
在进行伏安法测电阻实验时，需要注意以下事项：
• 确保实验设备连接正确，避免杂散电容或电感的影响。
• 调整电流电源的输出电流为合适的范围，避免过大电流损坏电阻器。
• 测量时要保持电路稳定，减少外界干扰。
• 注意安全操作，避免电击和短路等事故发生。
7. 结论
通过本次伏安法测电阻的实验，我们成功地测量了不同电阻值下的电流和电压，并计算得到相应的电阻值。通过对实验结果的分析，我们发现实验结果与理论值相吻合，说明实验的准确性较高。同时，我们也强调了在实验中的注意事项，以确保实验的安全性和精确性。
伏安法测电阻实验报告
一、 实验目的：
1. 学会设计用伏安法测电阻的实验电路。
2. 掌握各种电阻原件伏安特性曲线的测量方法。
3. 学会用作图法处理实验数据。
二、 实验原理：
1.线性元件和非线性原件
当一电阻元件两端加上不同的直流电压𝑈时，元件内则有相应的电流𝐼流过，以电流𝐼为纵坐标，电压𝑈为横坐标，做出𝐼−𝑈关系曲线，这便是该电阻元件的伏安特性曲线。通常情况下，导电金属丝，碳膜电阻，金属膜电阻等，其伏安特性曲线是一条过原点的直线，如图（1）所示。这类元件称为线性元件，其阻值是一个不随𝐼,𝑈变化的常量。对于像晶体二极管，热敏电阻等元件，他们的伏安特性曲线不是一条直线，这类元件称为非线性元件，其阻值不是一个常量。
2.测量电路的选取
利用伏安法测电阻常采用如下图所示的两种类型测量电路。由图可以得出，测量电路的选取在于电源的选取，变阻器𝑅的选取和电表的选取以及连接方式等几方面。
（1）电源的选取
实验时常用的直流电源有三种：直流稳压电源，直流稳流电源和固定电压源（如干电池图（1） 等）。实验时电源的选取应使所选电源的额定电压和额定电流同负载的额定电压和额定电流相同或稍大较为理想，余量过大浪费电能，会使调节变粗，若使用不慎也易损坏电表。
（2）变阻器的选取与连接方式
变阻器的用途是控制电路中的电压和电流，使其达到某一指定的数值，或使其在一定范围内连续变化。为此，实验中常用变阻器组成分压电路和限流电路，如上图所示。分压电路是通过变阻器𝑅的滑动端的移动来改变𝑅𝑋两端的电压；限流电路是通过改变变阻器𝑅的阻值来改变电路中电流的。实验中如能选用合适的直流稳压电源或是稳流电源，一般可不采用变阻器控制电路。如选用固定电压电源，则需用变阻器来调节𝑅𝑋两端的电压和通过它的电流。变阻器的连接方式按如下考虑：如所选电源的额定电流大于负载𝑅𝑋的两倍以上，宜选用分压电路。该电路调节的范围宽且可以调为零值。实验中希望改变𝑅时，负载𝑅𝑋两端的电压变化要尽量均匀，否则调节困难，给实验带来不便。因此所选用的变阻器𝑅的全阻值要小于𝑅𝑋，越小调节的均匀性越好。而当电源额定电压大于𝑅𝑋的额定电压时，也可以考虑选用分压和先流的混连电路，如下图所示。如选电源的额定电流仅够待测负载𝑅𝑋使用，应选用限流电路。当需要负载调节范围足够大时，可使变阻器全阻值大于负载电阻10倍以上，但此时负载电流调节的均匀性较差。
1

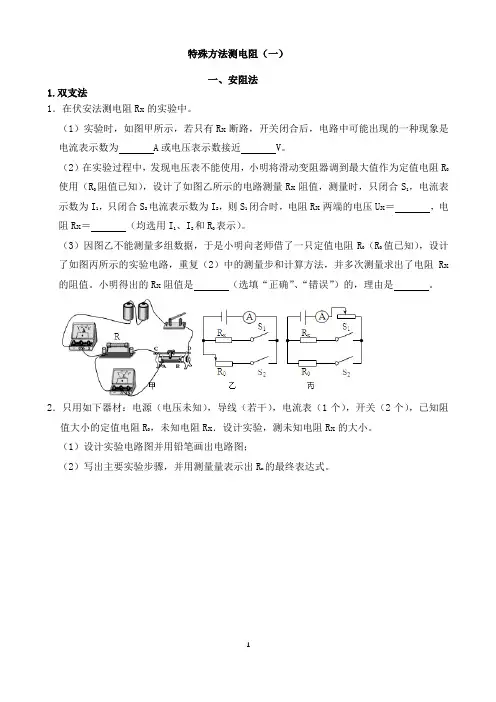

特殊方法测电阻（一）
一、安阻法
1.双支法
1．在伏安法测电阻Rx的实验中。
（1）实验时，如图甲所示，若只有Rx断路，开关闭合后，电路中可能出现的一种现象是电流表示数为
A或电压表示数接近
V。
（2）在实验过程中，发现电压表不能使用，小明将滑动变阻器调到最大值作为定值电阻R0使用（R0阻值已知），设计了如图乙所示的电路测量Rx阻值，测量时，只闭合S1，电流表示数为I1，只闭合S2电流表示数为I2，则S1闭合时，电阻Rx两端的电压Ux＝ ，电阻Rx＝ （均选用I1、I2和R0表示）。
（3）因图乙不能测量多组数据，于是小明向老师借了一只定值电阻R0（R0值已知），设计了如图丙所示的实验电路，重复（2）中的测量步和计算方法，并多次测量求出了电阻Rx的阻值。小明得出的Rx阻值是 （选填“正确”、“错误”）的，理由是 。
2．只用如下器材：电源（电压未知），导线（若干），电流表（1个），开关（2个），已知阻值大小的定值电阻R0，未知电阻Rx．设计实验，测未知电阻Rx的大小。
（1）设计实验电路图并用铅笔画出电路图；
（2）写出主要实验步骤，并用测量量表示出Rx的最终表达式。
2
2.短路法
1．小明用图1所示的电路测量额定电压为2.5V的小灯泡电阻。
（1）小明将电路正确连接后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图3所示，电流表的读数是
A，小灯泡的阻值是
Ω（小数点后保留一位）；
（2）小明又想测某未知电阻Rx的阻值，设计了如图4所示电路（R0为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。
实验步骤：
A．按照设计的电路图连接电路； B．闭合S1、S2记录电流表示数为I1；
C． ________________________________________________；
伏安法测电阻七种方法
伏安法是一种常用的测量电阻值的方法，通过测量电流与电压的关系来确定待测电阻的数值。以下是常见的七种伏安法测电阻的方法：
1.直流伏安法：直流伏安法是最常见的一种方法，通过测量直流电流和电压的比值来确定电阻值。该方法简单易行，在实验室和工业中广泛应用。
2.交流伏安法：交流伏安法是利用交流电信号测量电阻值的方法。相对于直流伏安法，交流伏安法具有更高的测量精度和更广的应用范围，特别适用于高精度电阻测量和频率响应的测试。
3.两电压法：两电压法是一种通过测量两个已知电压和待测电阻上的电压来计算电阻值的方法。通过选择合适的电压值和测量电流，可以减小由测量电压带来的误差。
4.电桥法：电桥法是通过构建一个电阻比较电桥，通过比较未知电阻与已知电阻之间的电流或电压来计算电阻值的方法。电桥法具有较高的准确度和稳定性，广泛应用于实验室和工业中。
5.电阻网络法：电阻网络法是通过将待测电阻与一组已知电阻串联或并联，然后测量整个电阻网络的总电阻来计算待测电阻的数值。该方法适用于较小电阻值的测量。
6.稳态方法：稳态方法是一种通过测量电压和电流稳定后的数值来计算电阻值的方法。该方法适用于电阻值较大、波动较大或者频率较低的情况。 7.动态方法：动态方法是通过测量电阻上的电流和电压随时间的变化来计算电阻值的方法。该方法适用于需要测量电阻的快速响应或复杂变化的情况。
这是常见的七种伏安法测电阻的方法，根据具体的测量需求和条件，选择合适的方法进行电阻测量，可以得到准确可靠的电阻数值。
