精密贴片电阻代码对照表
Sheet1
E-96
阻值
代码
01X
01A
1.00K
01B
10.0K
01C
100K
01D
1M
01E
49X
49A
3.16K
49B
31.6K
49C
316K
49D
02X
02A
1.02K
02B
10.2K
02C
102K
02D
50X
50A
3.24K50B
32.4K
50C
324K
50D
03X
03A
1.05K
03B
10.5K
03C
105K
03D
51X
51A
3.32K
51B
33.2K
51C
332K
51D
04X
04A
1.07K
04B
10.7K
04C
107K
04D
52X
52A
3.40K
52B
34.0K52C
340K
52D
05X
05A
1.10K
05B
11.0K
05C
110K
05D
53X
53A
3.48K
53B
34.8K
53C
348K
53D
06X
06A
1.13K
06B
11.3K
06C
113K
06D
54X
54A
3.57K
54B
35.7K
54C
357K54D
07X
07A
1.15K
07B
11.5K
07C
115K
07D
55X
55A
3.65K
55B
36.5K
55C
365K
55D
08X
08A
1.18K
08B
11.8K
08C
118K
08D
56X
56A
3.74K
56B
37.4K
56C
374K
56D
09X09A
1.21K
09B
12.1K
09C
121K
09D
57X
57A
3.83K
57B
38.3K
57C
383K
57D
10X
10A
1.24K
10B
12.4K
10C
124K
10D
58X
58A
3.92K
58B
39.2K
58C
392K
58D
11X
11A
1.27K11B
12.7K
11C
127K
11D
59X
59A
4.02K
59B
40.2K
59C
402K
59D
12X
12A
1.30K
12B
13.0K
12C
130K
12D
60X
60A
4.12K
60B
41.2K
60C
412K
60D
13X
13A
1.33K
13B
13.3K13C
133K
13D
61X
61A
4.22K
61B
42.2K
61C
422K
61D
14X
14A
1.37K
14B
13.7K
14C
137K
14D
贴片电阻
Fixed Chip Resistors,ChipR
简述 .......................................................................................................................................................... 2
贴片电阻基本结构 .................................................................................................................................. 2
贴片电阻分类 .......................................................................................................................................... 4
贴片电阻规格、封装、尺寸 .................................................................................................................. 4
贴片电阻额定功率及工作电压 .............................................................................................................. 5
贴片电阻标识 .......................................................................................................................................... 6

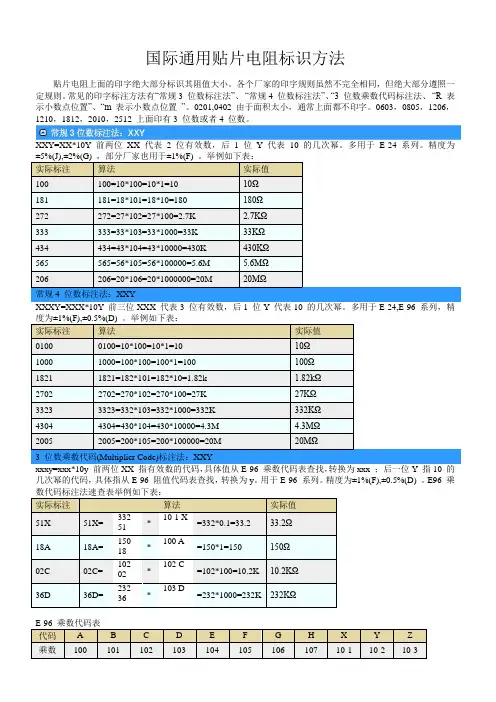

国际通用贴片电阻标识方法
贴片电阻上面的印字绝大部分标识其阻值大小。各个厂家的印字规则虽然不完全相同，但绝大部分遵照一定规则。常见的印字标注方法有“常规3 位数标注法”、 “常规4 位数标注法”、“3 位数乘数代码标注法、 “R 表示小数点位置”、“m 表示小数点位置 ” 。0201,0402 由于面积太小，通常上面都不印字。0603，0805，1206，1210，1812，2010，2512 上面印有3 位数或者4 位数。
XXY=XX*10Y 前两位XX 代表2 位有效数，后1 位Y 代表10 的几次幂。多用于E-24 系列。精度为±5%(J),±2%(G) ，部分厂家也用于±1%(F) 。举例如下表：
实际标注 算法 实际值
100 100=10*100=10*1=10 10Ω
181 181=18*101=18*10=180 180Ω
272 272=27*102=27*100=2.7K 2.7KΩ
333 333=33*103=33*1000=33K 33KΩ
434 434=43*104=43*10000=430K 430KΩ
565 565=56*105=56*100000=5.6M 5.6MΩ
206 206=20*106=20*1000000=20M 20MΩ
常规4 位数标注法：XXY
XXXY=XXX*10Y 前三位XXX 代表3 位有效数，后1 位Y 代表10 的几次幂。多用于E-24,E-96
系列，精度为±1%(F),±0.5%(D) 。举例如下表：
实际标注 算法 实际值
0100 0100=10*100=10*1=10 10Ω
1000 1000=100*100=100*1=100 100Ω
1821 1821=182*101=182*10=1.82k 1.82kΩ
2702 2702=270*102=270*100=27K 27KΩ
3323 3323=332*103=332*1000=332K 332KΩ
标准阻值表1E96系列贴片电阻的代码1
E-96 0603F(+1%) Standard Resistance Table
阻值 代码 阻值 代码 阻值 代码 阻值 代码 阻值 代码
10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D
10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D
10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D
10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D
11.0 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D
11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D
11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D
11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D
12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D
12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D
12.7 11X 127 11A 1.27K 11B 12.7K 11C 127K 11D
13.0 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D
13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D
13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D
14.0 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D
14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D
