贴片电阻电容换算关系

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系与详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:常规贴片电阻(局部)常规的贴片电阻的标准封装与额定功率如下表：英制(mil) 公制(mm) 额定功率(W) 70°C0201 0603 1/2004021005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻、贴片电容规格、封装、尺寸²功率2009年08月27日星期四 09:08贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电阻、贴片电容规格、封装、尺寸对应表贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil)公制(mm)额定功率(W)@70°C020106031/20040210051/16060316081/10080520121/8120632161/4121032251/3181248321/2201050253/4251264321国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K－表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF=10^6uF=10^12pF1F＝1000000μF＝1000000000000pF105=1μF=1000nF=1000000pF104=0.1μF103=0.01μF=10000PF102=0.001μF=1000PF224=0.22uFF法拉mF毫法uF微法pF皮法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。

并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ)式中：P－电源向负载供电的有功功率，单位是瓦；U －系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角；C－补偿电容，单位是法。

进口电容的标识,基本单位,单位换算关系<1>单位：基本单位为P，辅助单位有G，M，N。

换算关系为：<1G=1000μF><1M=1μF=1000PF><2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。

例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。

068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。

数码后缀J（5%）、K （10%）、M（20%）代表误差等级。

如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。

电感的基本单位为:亨(H)换算单位有:1H=1000mH,1H=1000000uH频率的具体换算关系1MHz=1000000Hz,1MHz就是10的6次方Hz。

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

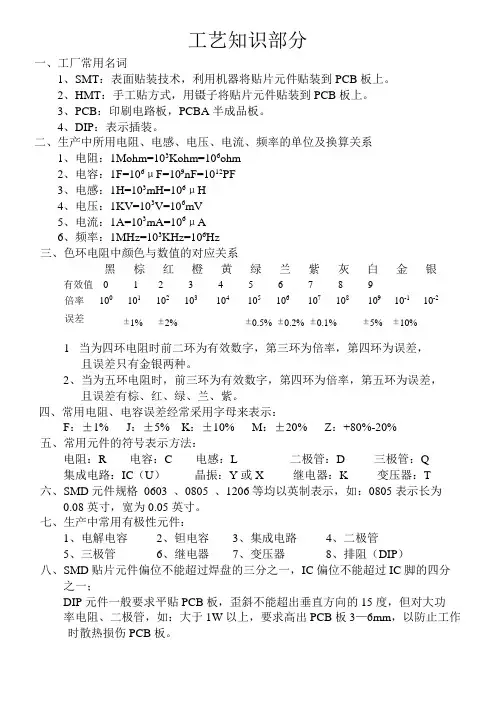

工艺知识部分一、工厂常用名词1、SMT：表面贴装技术，利用机器将贴片元件贴装到PCB板上。

2、HMT：手工贴方式，用镊子将贴片元件贴装到PCB板上。

3、PCB：印刷电路板，PCBA半成品板。

4、DIP：表示插装。

二、生产中所用电阻、电感、电压、电流、频率的单位及换算关系1、电阻：1Mohm=103Kohm=106ohm2、电容：1F=106μF=109nF=1012PF3、电感：1H=103mH=106μH4、电压：1KV=103V=106mV5、电流：1A=103mA=106μA6、频率：1MHz=103KHz=106Hz三、色环电阻中颜色与数值的对应关系黑棕红橙黄绿兰紫灰白金银有效值0 1 2 3 4 5 6 7 8 9倍率100101102103 104 105106 107108 109 10-1 10-2误差±1% ±2% ±0.5% ±0.2% ±0.1% ±5% ±10%1当为四环电阻时前二环为有效数字，第三环为倍率，第四环为误差，且误差只有金银两种。

2、当为五环电阻时，前三环为有效数字，第四环为倍率，第五环为误差，且误差有棕、红、绿、兰、紫。

四、常用电阻、电容误差经常采用字母来表示：F：±1% J：±5% K：±10% M：±20% Z：+80%-20%五、常用元件的符号表示方法：电阻：R 电容：C 电感：L 二极管：D 三极管：Q集成电路：IC（U）晶振：Y或X 继电器：K 变压器：T六、SMD元件规格0603 、0805 、1206等均以英制表示，如：0805表示长为0.08英寸，宽为0.05英寸。

七、生产中常用有极性元件：1、电解电容2、钽电容3、集成电路4、二极管5、三极管6、继电器7、变压器8、排阻（DIP）八、SMD贴片元件偏位不能超过焊盘的三分之一，IC偏位不能超过IC脚的四分之一；DIP元件一般要求平贴PCB板，歪斜不能超出垂直方向的15度，但对大功率电阻、二极管，如：大于1W以上，要求高出PCB板3—6mm，以防止工作时散热损伤PCB板。

公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

一、直插式电阻电容封装与尺寸图解尺由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB 时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

1、直插式电阻封装及尺寸装直插式电阻封装为AXIAL-xx 形式（比如AXIAL-0.3、AXIAL-0.4），后面的 xx 代表焊盘中心间距为 xx 英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：（1 英寸= 0.0254 米=2.54cm）常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2 等等。

而可调式电阻器封装也很有特点，比如引脚的独特性，很多引脚宽度也不能使用传统的1圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：2、直插式电容封装及尺寸装（1）无极电容常见的电容分为两种：无极电容和有极电容。

典型的无极电容如下：无极电容封装以RAD 标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2（2）有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

看下面的法拉电容也比较有意思。

电子物料知识1、生产中所用电子元件的单位换算关系：电阻：（欧姆）1Mohm=103Kohm=106ohm电容：（法拉）1F=106UF=109nF=1012PF电感：（亨利）1H=103mH=106uH电压：（伏特）1KV=103V=106m V电流：（安培）1A=103mA=106u A频率：（赫兹）1MHz=103KHz=106H z2、（1）SMD电阻的规格：1206(3216)、0805(2012)、0603(1608)、0402(1005)等；如0805表示0.08(长)X 0.05(宽)英寸1英寸=25.4mm（2）电阻的表示方法：1> 非精密电阻(±5%)的贴片电阻一般用数标法：三位数字标印在电阻器上，其中前两位表示为有效数字，第三位表示倍数10n次方；例：一颗电阻本体上印有473则表示电阻值为47X103Ω=47KΩ，100Ω的电阻本体上印字为101。

2> 小于10欧的电阻值用字母R与二位数字表示：5R6=5.6ΩR82=0.82Ω3、电容（1）电容单位为“法拉”(F)，一般用它的导出单位：“微法”(UF)、“纳法”(NF)、“皮法”(PF)。

其中：1F=106uF=109nF=1012pF（2）识别方法：容量大的电容其容量值在电容上直接标明，如10 uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示1> 字母表示法：1m=1000 UF 1P2=1.2PF 1n=1000PF2>数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10× 102 PF=1000PF 224表示22× 104 PF=0.22 uF4、电感（1）电感在电路中常用“L”加数字表示，电感一般有直标法和色标法，色标法与电阻类似。

如：棕、黑、金、金表示1uH（误差5%）的电感。

（2）电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH。

公司主营产品相关知识一.贴片电容贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。

英文缩写：MLCC。

1.品牌：日系：TDK 、村田（MURATA）、京瓷（Kyocera）、太阳诱电（TAIYO YUDEN）、松下（Panasonic）、罗姆（ROHM）、KOA（KOA Speer Electronics.Inc）台系：国巨（YAGEO）、华科（WALSIN）韩系：三星（Samsung）国产：风华（FH）、宇阳(E YANG)2.主要参数：容值电压误差材质（精度）尺寸3.各个参数详解：①.容值容值的算法常用容值单位：UF 、NF 、PF (微法、纳法、皮法)容值都为千进制（以上前者为后者的1000倍）如：1,000PF =1NF =102 =0.001UF10,000PF =10NF =103 =0.01UF100,000PF =100NF =104 =0.1UF另注：5PF = 509用二位数字表示有效数字，再用一个字母表示数值的量级。

如：1p2表示1.2pF, 220n表示0.22uF，3u3表示3.3uF, 2m2表示2200uF。

另一种表示法，是用三位数字表示电容量，最后用一个字母表示误差。

三位数字中的前两位表示有效值，第三位表示10的n次方，n一般为1—8。

特殊情况是：当n=9时，不表示10的9次方，而表示为10的-1次方。

例如："102"表示10*100=1000pF"223"表示22*1000=22000pF=0.022uF"474"表示47*10000=0.47uF"159"表示15*0.1=1.5pF②.电压各个品牌电容的电压表示方法各不相同。

系列电压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V③.误差电容的容值误差通常用字符表示：第一种，绝对误差，通常以电容量的值的绝对误差表示，以PF为单位，即：B代表±0.1PF、C代表±0.25PF、D代表±0.5PF，Y代表±1PF，A代表±1.5PF,V代表±5PF。

贴片电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B \C\D 四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210 具体尺寸与电解电容B 类3528 类型相同0805 具体尺寸：2.0 X 1.25 X 0.51206 具体尺寸：3.0 X 1.5 0X 0.5 电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD0.1 ” A R-0.2 ”“ RAD.3 ”“ RAD.4 '等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB 系列，例如从“RB2/.4到“RB5/.10，'其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。

SMD 贴片元件的封装尺寸公制：3216——2012——1608——1005——0603——0402 英制：1206——0805——0603——0402——0201——010050603 有公制，英制的区分公制0603 的英制是英制0201，英制0603的公制是公制1608还要注意1005 与01005 的区分，1005 也有公制，英制的区分英制1005的公制是公制2512公制1005 的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有 SMD 贴片元件的封装库了，如CC1005-0402 :用于贴片电容，公制为CC1310-0504 :用于贴片电容，公制为CC1608-0603 :用于贴片电容，公制为CR1608-0603 :用于贴片电阻，公制为 一样的，只是方便识别。

电阻电容单位换算法 The manuscript was revised on the evening of 2021电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF =10^6uF=10^12pF1F＝1000000μF＝pF105=1μF=1000nF=1000000pF104=μF103=μF=10000PF102=μF=1000PF224=F 法拉 mF毫法 uF微法 pF皮法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。

并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ) 式中：P－电源向负载供电的有功功率，单位是瓦； U－系统电压，单位是伏； F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角； C－补偿电容，单位是法。

进口电容的标识,基本单位,单位换算关系 <1>单位：基本单位为P，辅助单位有G，M，N。

换算关系为：<1G=1000μF><1M=1μF=1000PF> <2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。

例如：6G8==6800μF；2P2=μF；M33=μF；68n=0。

068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。

数码后缀J（5%）、K（10%）、M（20%）代表误差等级。

如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。

电感的基本单位为:亨(H) 换算单位有:1H=1000mH,1H=1000000uH 频率的具体换算关系1MHz=1000000Hz,1MHz就是10的6次方Hz。

贴片电阻电容封装尺寸对照1. 电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W2.电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.53.贴片电阻的封装与尺寸如下表：4. 贴片电阻基本结构：5.贴片电阻分类：贴片电阻分为以下几大类：类型参考国巨的分类 常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805 General purpose, 1206 - 2512高精度高稳定性贴片电阻 High precision - high stability High precision - high stability, 0201 - 0603 High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512常规系列薄膜贴片电阻General purpose thin filmGeneral purpose thin film, 0201-2512 低阻值贴片电阻Low ohmicLow ohmic, 0402 - 1206 Low ohmic, 2010 - 2512 贴片电阻阵列Arrays Arrays, convex and concave 贴片电流传感器SMD current sensorsCurrent Sensors - Low TCR 贴片网络电阻器NetworkNetwork, T-type and L-type 贴片电容封装尺寸：毫米（英寸）封装 (L) 长度公制(毫米)英制(英寸) (W) 宽度 公制(毫米) 英制(英寸) (t) 端点 公制(毫米) 英制(英寸) 0201 0.60 ± 0.03 (0.024 ± 0.001) 0.30 ± 0.03 (0.011 ± 0.001) 0.15 ± 0.05(0.006 ± 0.002)。
