auma电动执行机构解析

AUMA 执行机构操作说明

6、手动操作

警告：手动操作只应在电机不转动的情况下进行，否则将破坏执行器。

 前手轻转手轮同时抬起手中间的切换杆至可以手动操作执行器。

 释放切换杆到初始位，若切换杆不能复位，手操切换杆至初始位。

 电机再次启动时，手动操作自动投入。

 转动手轮至所需位置（图 F）。

注：切换杆在初始状态时，只能手动操作，电机开始转动时，手动操作不起作用。

8、限位开关的设置

注：下列说明只适用于关方向为顺时针时。

按 6 所述切换到手动操作。

打开观察窗盖，取下开关指示器（图 H），若有必要，取下指示器，可将扳手作为切

换杆。

8.1 关位设置（黑色部分）

 顺时针转动手轮，至阀门关闭。

 用螺丝刀（5mm）按下并按箭头方向转动螺丝 A（图 H2），同时观察指针 B，每

次听到声音时，指针 B 已经转过了 90 度。

 当指针 B 与标志 C 之间的夹角为 90 度时，继续缓慢旋转，到达标志 C 位置时，

停止旋转并释放螺丝，若旋转过大，应继续旋转至再次与标志 C 重合。

8.2 开位设置（白色部分）

 逆时针转动手轮，至阀门开。

 用螺丝刀（5mm）按下并按箭头方向转动螺丝 D（图 H2），同时观察指针 E，每

次听到声音时，指针 E 已经转过了 90 度。

 当指针 E 与标志 F 之间的夹角为 90 度时，继续缓慢旋转，到达标志 F 位置时，

停止旋转并释放螺丝，若旋转过大，应继续旋转至再次与标志 F 重合。

9、双向限位开关设置

注：设置前开关点（中间位置）必须与电动操作的方向相同，任何操作均可通过两

个中间位置开关实现。开关功能通过连接的常开或常闭点实现。

9.1 关方向设置（黑色部分）

 用螺丝刀（5mm）按箭头方向转动设置螺丝 G，同时观察指针 H，每次听到声音

时，指针 H 已经转过了 90 度。当指针 H 与标志 C 之间的夹角为 90 度时，继续

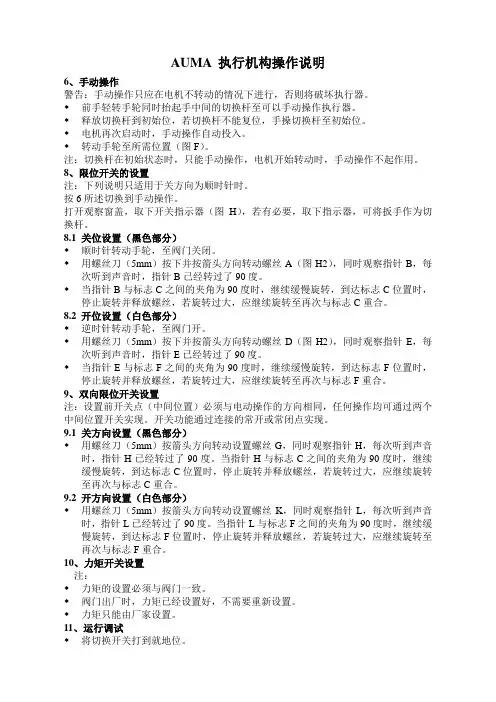

AUMA 执行机构操作说明

6、手动操作

警告：手动操作只应在电机不转动的情况下进行，否则将破坏执行器。

 前手轻转手轮同时抬起手中间的切换杆至可以手动操作执行器。

 释放切换杆到初始位，若切换杆不能复位，手操切换杆至初始位。

 电机再次启动时，手动操作自动投入。

 转动手轮至所需位置（图F）。

注：切换杆在初始状态时，只能手动操作，电机开始转动时，手动操作不起作用。

8、限位开关的设置

注：下列说明只适用于关方向为顺时针时。

按6所述切换到手动操作。

打开观察窗盖，取下开关指示器（图H），若有必要，取下指示器，可将扳手作为切换杆。

8.1 关位设置（黑色部分）

 顺时针转动手轮，至阀门关闭。

 用螺丝刀（5mm）按下并按箭头方向转动螺丝A（图H2），同时观察指针B，每次听到声音时，指针B已经转过了90度。

 当指针B与标志C之间的夹角为90度时，继续缓慢旋转，到达标志C位置时，停止旋转并释放螺丝，若旋转过大，应继续旋转至再次与标志C重合。

8.2 开位设置（白色部分）

 逆时针转动手轮，至阀门开。

 用螺丝刀（5mm）按下并按箭头方向转动螺丝D（图H2），同时观察指针E，每次听到声音时，指针E已经转过了90度。

 当指针E与标志F之间的夹角为90度时，继续缓慢旋转，到达标志F位置时，停止旋转并释放螺丝，若旋转过大，应继续旋转至再次与标志F重合。

9、双向限位开关设置

注：设置前开关点（中间位置）必须与电动操作的方向相同，任何操作均可通过两个中间位置开关实现。开关功能通过连接的常开或常闭点实现。

9.1 关方向设置（黑色部分）

 用螺丝刀（5mm）按箭头方向转动设置螺丝G，同时观察指针H，每次听到声音时，指针H已经转过了90度。当指针H与标志C之间的夹角为90度时，继续缓慢旋转，到达标志C位置时，停止旋转并释放螺丝，若旋转过大，应继续旋转至再次与标志C重合。

9.2 开方向设置（白色部分）

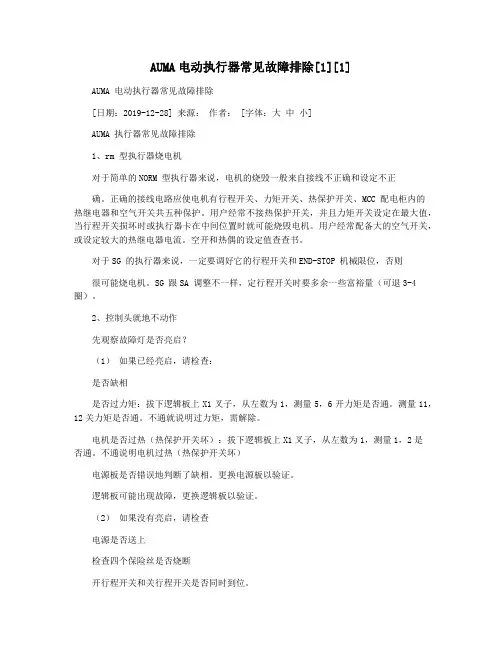

AUMA电动执行器常见故障排除[1][1]

AUMA 电动执行器常见故障排除

[日期：2019-12-28] 来源： 作者： [字体：大 中 小]

AUMA 执行器常见故障排除

1、rm 型执行器烧电机

对于简单的NORM 型执行器来说，电机的烧毁一般来自接线不正确和设定不正

确。正确的接线电路应使电机有行程开关、力矩开关、热保护开关、MCC 配电柜内的热继电器和空气开关共五种保护。用户经常不接热保护开关，并且力矩开关设定在最大值，当行程开关损坏时或执行器卡在中间位置时就可能烧毁电机。用户经常配备大的空气开关，或设定较大的热继电器电流。空开和热偶的设定值查查书。

对于SG 的执行器来说，一定要调好它的行程开关和END-STOP 机械限位，否则

很可能烧电机。SG 跟SA 调整不一样，定行程开关时要多余一些富裕量（可退3-4圈）。

2、控制头就地不动作

先观察故障灯是否亮启？

（1） 如果已经亮启，请检查：

是否缺相

是否过力矩：拔下逻辑板上X1叉子，从左数为1，测量5，6开力矩是否通。测量11，12关力矩是否通。不通就说明过力矩，需解除。

电机是否过热（热保护开关坏）：拔下逻辑板上X1叉子，从左数为1，测量1，2是否通。不通说明电机过热（热保护开关坏）

电源板是否错误地判断了缺相。更换电源板以验证。

逻辑板可能出现故障，更换逻辑板以验证。

（2） 如果没有亮启，请检查

电源是否送上

检查四个保险丝是否烧断

开行程开关和关行程开关是否同时到位。 检查电源板上的24VDC 和24V AC 以及给逻辑板供电的白色叉子上的电源情况。更换电源板以验证

逻辑板坏，更换它以验证。

检查接触器或可控硅上是否有线脱落，检查接触器的线圈阻值，检查触点的闭合情况。检查可控硅的阻值。更换他们以验证。

AUMA电动执行器常见故障排除

AUMA电动执行器是一种常见的工业设备，广泛应用于阀门和调节器的自动控制系统中。然而，在使用过程中，AUMA电动执行器也会出现一些常见故障。本文将对AUMA电动执行器的常见故障进行排除，并提供解决方法。

1.电源故障：当AUMA电动执行器无法启动或工作电压不稳定时，可能是电源故障导致。解决方法如下：

-检查电源线路，确保电源正常供应。

-检查电源插座和插头，确保插头连接良好。

-检查电源开关和保险丝，确保正常工作。

2.控制信号故障：当AUMA电动执行器无法响应控制信号或控制信号不稳定时，可能是控制信号故障导致。解决方法如下：

-检查控制电缆连接，确保电缆连接良好。

-检查控制信号源和接收设备，确保信号传输正常。

-检查控制信号线路，确保信号传输无干扰。

3.电机故障：当AUMA电动执行器电机无法正常工作或工作异常时，可能是电机故障导致。解决方法如下：

-检查电机供电线路，确保电源正常供应。

-检查电机绕组和接线端子，确保接触良好。

-检查电机轴承和润滑系统，确保正常运转。 4.机械故障：当AUMA电动执行器机械部件损坏或运动阻力过大时，可能是机械故障导致。解决方法如下：

-检查执行器传动系统，清理和润滑传动部件。

-检查执行器运动部件，清理和润滑运动部件。

-检查执行器阀门连接，确保连接牢固。

5.控制系统故障：当AUMA电动执行器的控制系统无法正常工作或工作异常时，可能是控制系统故障导致。

-检查控制系统电源和地线，确保电源正常供应。

-检查控制系统接线端子和连接电缆，确保接触良好。

-检查控制系统模块和程序，修复或替换故障模块。

总结：

AUMA电动执行器的常见故障排除涉及电源故障、控制信号故障、电机故障、机械故障和控制系统故障等方面。排除故障的关键在于仔细检查电源、控制信号、电机、机械部件和控制系统，并采取相应的解决方法。及时排除故障可以保证AUMA电动执行器的正常运行，提高生产效率。
