莱胜供应德国AUMA执行器深圳市莱胜科技专业供应AUMA欧玛执行器（又称为电动执行机构）,英文名称：AUMA。
可以实用于各种工业自动化过程控制环节.AUMA执行器主要产品多回转执行器部分回转执行器直行执行器摆臂型执行器奥玛执行器，德国auma 德国奥玛，执行器auma，欧码执行器，auma电动执行器.AUMA电动执行器有限公司是德国的生产电动执行器的专业厂家。
是被全世界业内公认的电动执行器的主要制造商。
总公司成立于1964年，集设计、生产及销售全系列电动执行器于一身，并且在世界许多国家设有分公司或办事处，相关业务遍及许多工业领域，并已经在中国的电力、水利、石化、冶金、建材和纺织行业得到了广泛应用。
多回转Multi-turn actuators ；AUMA NORM SA 07.1 –SA 16.1 ；AUMA NORM SAExC 07.1 –SAExC 16.1AUMA NORM SA 25.1 –SA 48.1 ；AUMA NORM SAEx 25.1 –SAEx 40.1 ；AUMA NORM SAR 07.1 –SAR 16.1AUMA NORM SARExC 07.1 –SARExC 16.1；AUMA NORM SAR 25.1 –SAR 30.1 ；AUMA NORM SAREx 25.1 –SAREx 30.1部分回转Part-turn actuatorsAUMA NORM SG 05.1 –SG 12.1AUMA NORM SGExC 05.1 –SGExC 12.1AUMA NORM SG 03.3 –SG 04.3AUMA NORM AS 6 –AS 50 /VM 01.1(speed-controlled, BUS -interface)AUMA NORM ASR 6 –ASR 50 / VM 01.1线性推力单元Linear thrust unitLinear thrust unit LE 12.1 –200.1AUMA 执行器SG07.1-F07常用型号:AD0071-4/80 0.75KW,2.5AAD0070-4-80 0.37KW,1.0ASA10.1-F10 1.5KW 4.1A COM NO.13006329SA14.5-F14 4.0KW 10A COM NO.13017472SA14.5-F14 COMM NO.716105AD0063-4/80 Art no.z002.894SD0050-2/60 Art no.z024.455SA10.1-G0,Com NO.640439,SD000.2/40 Art No.Z024.467SG05.1-F05 Comm n0.23017087SD0R50-4/40 Art No.Z038.703SGR05.1-F07 Comm no.23020725SA10.1-F10 Comm no.856188AM01.1 Comm no.856178AM01.1/SA07.1 F07 Comm no.13036899SA07.5-F10 N0.852745。
执行器的调试共分三步1．限位开关和力矩开关的调整。
（1）。
关限位开关的调整：手轮顺时针将阀门或挡板全关，参照说明书上第11页8.1项。
用一螺丝刀将黑色区域内的调整杆A压下并顺时针转动，转动时你会听到齿轮的哒哒声，响18声后指针B会转动一个90度。
转动调整杆A直到指针B指向标志点C为止。
当指针B还有90度就会指向C点时，请在此区域内缓慢转动调整杆，当指针已经指向C点，请立刻停止转动。
检查调整是否正确：逆时针转动手轮，指针B应该离开C点。
如果没有离开，则说明调试时转动调整杆过快，在指针已经指向C点后你继续转动了调整杆。
请按上述方法重新调整，逆时针转动调整杆无效。
（2）开限位开关的调整方法同上，只是需要逆时针转动调整杆。
请参照8。
2项。
（3）力矩开关的调整：除非用户事先将每个执行器的力矩值给了AUMA公司，否则力矩开关出厂时都设定在最小值上。
力矩值的大小由用户根据实际需要来确定。
总之在保证阀门正常操作，不过力矩的前提下尽量将力矩值设定最小。
参照说明书13页上10项，将两个顶丝松开（不要将其卸下），转动铜盘到你所需要的力矩值，再将顶丝拧紧。
2．位置反馈信号的调整参照说明书上16页的位置反馈板的图。
用万用表在两个测量点上测量。
阀门全关后反馈信号应该是4毫安，如果不是请调整“0”微调电位计，直至调成4毫安。
将阀门全开，调整“max”微调电位计直至调成20毫安。
由于存在“嵌位”作用，调零与调满需要交叉进行几次，直至调准。
3．定位板的调整定位板的调整分正向和反向之分，所谓反向是指当执行器关闭时阀门打开。
正向的调整，参照说明书23—24页。
参见25页定位板的图。
事先准备工作：顺时针转动P9微调电位计6-7圈使死区增大，这样做可以防止震荡现象的发生。
一旦发生震荡现象又没有人及时发现，执行器总在不停地开了又关，关了又开，很快就会损坏掉。
关方向的调整：（1）将执行器的选择开关打到就地控制模式（2）按动关按钮使执行器全关（3）从控制室送来4毫安的指令信号（4）观察V27黄色指示灯是否亮起。
欧玛尔电动执行器怎样推想维护电动执行器维护和修理保养OMAL欧玛尔电动执行器的推想维护操作人员可以借助内置的数据存储器来记录阀门每次动作时力矩感应装置测得的数据，这些数据可以用来监测阀门运行的状态，可以提示阀门是否需要维护和修理，也可以用这些数据来诊断阀门。
针对阀门可以诊断如下数据:1.阀门密封或填料摩擦力2.阀杆、阀门轴承的摩擦力矩3.阀座摩擦力4.阀门运行中的摩擦力5.阀芯的所受的动态力6.阀杆螺纹摩擦力7.阀杆位置上述大部分数据存在于全部种类的阀门，但侧重点不同，例如:对于蝶阀，阀门运行中的摩擦力是可以疏忽的，但对于旋塞阀这个力数值却很大。
不同的阀门具有不同的力矩运行曲线，例如:对于楔式闸板，开启和关闭力矩都特别大，其它行程时只有填料摩擦力和螺纹摩擦力，关闭时，液体静压力作用在闸板上加添了阀座摩擦力，终楔紧效应使力矩快速增大直到关闭到位。
所以依据力矩曲线的变化可以推想出将会发生的故障，可以对推想性维护供应有价值的信息。
OMAL欧玛尔电动执行器的注意事项以MD系列电动执行机构的整体式比例调整型为例。
在通电前，必需进行外观检查和绝缘检查，动力回路（弧电回路）及信号触点对外壳的绝缘，用500V兆欧表测不得低于20M:信号输人、输出回路及它们与动力回路之间的绝缘，除特别要求外，不应低于l0m合格后方可通电。
在通电后，应检查变压器、电机及电子电路部分元件等是否过热，转动部件是否有杂音，发觉异常现象应立刻切断电源，查明原因。
未查明原因前，不要轻易焊下元件。
更换电子元件时，应防止温度过高，损坏元件。
更换场效应管和集成电路时确定要把电烙铁妥兽接地，或脱离电源利用余热进行焊接。
拆卸零部件、元器件或焊接导线时，应做好标记，对应记号。
应尽公避开被检设备的输出回路开路，避开被检设备在有输人信号时停电。
检修后的设备必需进行校验。
对干电动机要检查线圈对外壳及线圈之间的绝缘电阻，测皿线圈直流电组，清洗轴承并加润滑油，检查转子、定子线圈及制动装；对于减速器要解体清洗各部件，检查行星齿轮部分的情况，检查斜齿轮部分的情况，检查涡轮涡杆或丝杆螺母的啮合情况，后进行装配、调整并加长效铿基润滑脂。

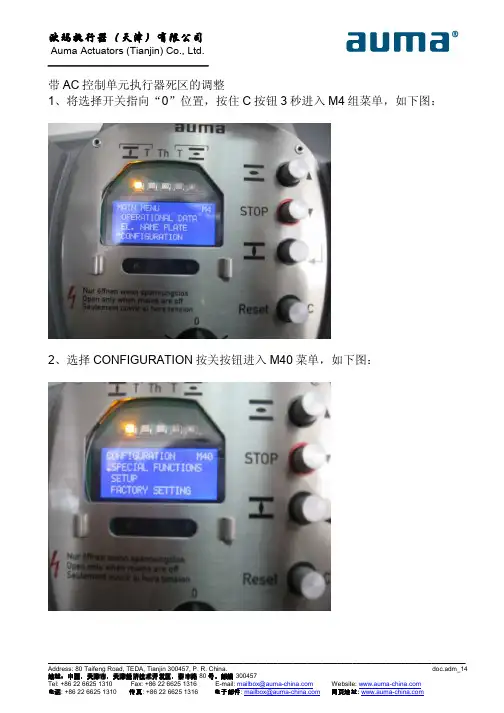

带AC控制单元执行器死区的调整1、将选择开关指向“0”位置，按住C按钮3秒进入M4组菜单，如下图：2、选择CONFIGURATION按关按钮进入M40菜单，如下图：_______________________________________________________________________________________________________________3、选择SPECIAL FUNCTIONS按关按钮进入M401菜单，如下图：4、选择EDIT按关按钮进入输入密码3937，如下图：_______________________________________________________________________________________________________________5、进入M4011菜单选择ADAPTIVE BEHAVIOUR按关按钮进入，如下图：6、在编辑状态下将ADAPTIVE BEHAVIOUR的值由ON改为OF，如下图：______________________________________________________________________________________________________________________________________________________________________________________________________________________________7、按C 按钮返回，并进入M1913菜单（需要输入密码0000）更改OPENING DEADEAND （内死区，开放向）的值，范围由0%---9.9%,改完后按关按钮确认，如下图：8、按C 按钮返回并进入M1914菜单（需要输入密码0000）更改CLOSING DEADEAND （内死区，关方向）的值，范围由0%---9.9%,改完后按关按钮确认，如下图：9、按C按钮返回并进入M1915菜单（需要输入密码0000）更改OUTER DEADEAND(外死区)的值，范围由0.1%---10%,改完后按关按钮确认，如下图：注：内死区决定执行器何时停止，外死区决定执行器何时启动用户可根据现场的实际使用情况在对执行器的死区进行设定，在设定中要保证内死区的设定值小于外死区的设定值。
奥玛AUMA旋转式电动执行器使用手册本手册适用于 SA、SAL、SAH、SAR、SAEx、SAREx型的奥玛AUMA执行器。
目录1. 运输与保管2. 工作环境条件3. 往阀门上安装4. 手动5. 电气连接6. 试运行7. 调整限位开关8. 调整DUO限位开关（选购件）9. 调整力矩开关10. 调整机械式位置指示器（选购件）11. 调整电位器（选购件）12. 调整电感式限位传感系统IWG和电子式阀位计RWG（选购件）13. 螺纹套筒的最后加工（连接方式A）14. 维护1 运输与保管- 在运往安装地点的途中，一定要采用坚固的包装，- 千万不要利用执行器上的手轮来栓结起重用的锚具索具等，- 应在干燥通风的室内保管，为防止地面潮气侵入，应置于货架上或用木板隔潮，- 应加以遮挡，防止沾染灰尘和脏物，- 凡是光亮的表面均应涂抹适当的防腐剂。
2 工作环境条件AUMA旋转式执行器的工作环境温度为：SA -25℃～ +80℃(标准工况) SAR -25℃～ +60℃SAL -60℃～ +60℃ SAEx -25℃～ +40℃SAH 0℃～ +120℃SAREx -25℃～ +40℃SA型适用于短时工作制S2─15min (依据VDE 0530)。
SAR型适用于S4─25%ED (依据VDE0530)，允许的开关频度可参看SAR 最新样本。
3 往阀门上安装AUMA旋转式执行器可以安装或工作于任意方位。
●首先检查阀门与齿轮箱的连接法兰是否匹配。
注意：法兰的定心是按余隙配合进行的！对于A型连接，螺纹套筒的螺纹必须与阀杆的螺纹相一致。
如果订货时如未讲明螺纹该如何加工，则螺纹套筒在出厂时不钻孔或者只进行粗钻。
其最终加工方法参见第13节。
对于B1，B2，B3，B4型连接，则把螺纹套筒钻好孔和键槽后发货（一般依据 ISO 5210 进行）。
●检查螺纹套筒的孔与键槽，是否同阀门-减速器输入轴上的孔和键槽一致。
●对执行器和阀门-减速器的法兰接合面，进行全面除油。
德国欧玛（auma）产品介绍产品简介Auma Norm（基本出力部分)AUMA NORM的构成及概括介绍AUMA多回转执行器的整个产品系列都是采用统一的模块化设计的。
它的标准配置AUMA NORM由如下的部件组成：电动机传动机构控制单元电气连接阀门联接装置手动机构传动机构蜗杆蜗轮减速机构将电动机的转速降低到所需要的输出转速，电机不转时传动机构自锁。
齿轮箱是由铸铁制成的。
阀门联接装置有多种类型的输出驱动装置可供选择以便将执行器安装在不同类型的阀门上。
外形及尺寸符合ISO 5210或DIN 3338标准。
亦可按要求提供DIN 3210标准提供输出驱动装置。
手动操作在手动操作模式下可以设定行程开关和执应紧急操作。
当电机在停止状态时，拉动手/自动切换手柄可以将电动机与传动机构脱离同时将手动机构与传动机构联接在一起。
因为电动执行器是以电动为优先而设计的，所以一旦启动电机手动机构便立刻自动地与传动机构脱离同时电动机便自动地与传动机构啮合到一起。
在电动操作期间手轮不转动。
用一台便携式电动执行器可以实现紧急操作，但这时需要使用一个专用的联轴器（注意：最大允许转速为300 rpm）可闭锁式手轮操作机构（任选配置）为了避免未经许可的手动操作，可以提供一个闭锁装置。
电机专门开发的具有大启动力矩的AUMA电动机保证了AUMA电动执行器的可靠性。
这对于抬起完全关闭的阀板和严密的扭矩关闭是必需的。
更进一步说，这种电机能够保证在阀板移动过程中所需扭矩的变化不会对输出转速产生明显的影响。
电气连接控制电缆和动力电缆的连接是通过AUMA插拔式连接器来实现的。
AUMA NORM的技术参数根据标书的要求，我们选择的执行器具有如下的配置及性能参数：供电电源：380V ±20%，50Hz ±1%，3Ph，电源电压降至负值极限时执行器能够正常启动，并保证其行程变化不大于全行程的1.5%。
电动执行器工作制：每小时允许接通次数为1200次。
AUMA电动执行器常见故障排除[日期：2006-12-28]来源：作者：[字体：大中小]AUMA执行器常见故障排除1、rm 型执行器烧电机对于简单的NORM型执行器来说，电机的烧毁一般来自接线不正确和设定不正确。
正确的接线电路应使电机有行程开关、力矩开关、热保护开关、MCC配电柜内的热继电器和空气开关共五种保护。
用户经常不接热保护开关，并且力矩开关设定在最大值，当行程开关损坏时或执行器卡在中间位置时就可能烧毁电机。
用户经常配备大的空气开关，或设定较大的热继电器电流。
空开和热偶的设定值查查书。
对于SG的执行器来说，一定要调好它的行程开关和END-STOP机械限位，否则很可能烧电机。
SG跟SA调整不一样，定行程开关时要多余一些富裕量（可退3-4圈）。
2、控制头就地不动作先观察故障灯是否亮启？（1）如果已经亮启，请检查：是否缺相是否过力矩：拔下逻辑板上X1叉子，从左数为1，测量5，6开力矩是否通。
测量11，12关力矩是否通。
不通就说明过力矩，需解除。
电机是否过热（热保护开关坏）：拔下逻辑板上X1叉子，从左数为1，测量1，2是否通。
不通说明电机过热（热保护开关坏）电源板是否错误地判断了缺相。
更换电源板以验证。
逻辑板可能出现故障，更换逻辑板以验证。
（2）如果没有亮启，请检查电源是否送上检查四个保险丝是否烧断开行程开关和关行程开关是否同时到位。
检查电源板上的24VDC和24V AC以及给逻辑板供电的白色叉子上的电源情况。
更换电源板以验证逻辑板坏，更换它以验证。
检查接触器或可控硅上是否有线脱落，检查接触器的线圈阻值，检查触点的闭合情况。
检查可控硅的阻值。
更换他们以验证。
按钮板坏，选择开关坏，更换按钮板以验证。
3、就地动作远控不动作这种情况直跟反馈板和定位板有关。
观察V10红灯是否亮启（1）如果亮启，请检查指令信号是否正负接反。
指令信号是否小于4毫安反馈信号是否小于4毫安用手持型信号源加信号以验证，如果红灯灭掉并能远控了请业主加装信号隔离器。

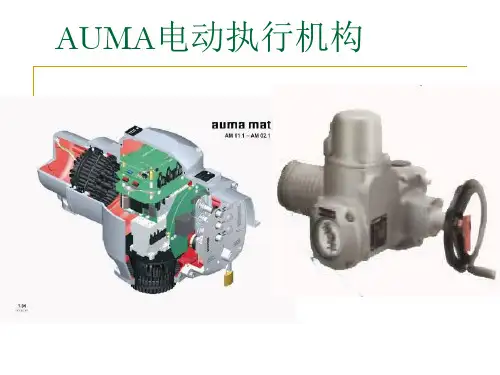

AUMA执行器1．AUMA执行器产品介绍AUMA执行器不论是其控制部分还是减速机构，最显著的特点就是它的模块化设计，使其具有高度的配置和使用的灵活性。
AUMA电动执行器包括多转式（multi-turn）、部分转角式（part-turn）和直行程（linear）三种。
其中多转式的力矩范围为10---32000NM，部分转角式力矩范围25---360000NM，直行程的推力为3.8---217KN。
AUMA多转式执行器SA系列主要应用于开关插板门以及球阀；部分转角式主要分为AS系列和SG系列，其转角0—90度行程时间为4---180秒，主要应用于蝶阀控制；直行程执行器实际上是由多转式执行器（SA）与线性减速机构（LE）组合而成，它主要是通过推拉实现对阀门的控制。
2．在用的AUMA执行器2．1 直行程：直行程执行器（亦称为直推直拉式）主要应用于automate globe vavle、butterfly vavle、modulating vavle的控制。
2．1．1 普通AUMA执行器：无论是何种型号的AUMA执行器，它的基本操作模式都有两种，即本机操作模式（LOCAL）和远程控制模式（RAMOTE）；其中远程控制模式还包括远程开关量控制和远程模拟量控制两种方式。
在本机控制模式下，执行器可以通过按钮进行操作，方便检修。
普通AUMA执行器的就地调整主要包括行程、力矩开关的调整和零满调整。
1）行程限位开关的调整：首先要用手轮将执行器操作到全关位置，也可用力矩关到底然后回调若干定为全关行程限位位置（此位置须由阀门厂家或或管阀班人员确认），然后压下调试轴A，并以箭头所示方向旋转，可以感觉和听到驱动轴齿轮啮合转动的咯哒声，同时指针B以90度的步进速度旋转，当指针B刚好指向红点C时，停止转动A，则限位定好。
（如果指针B调过红点C或是A轴旋转过头，不要反向调整，继续按箭头所示方向进行调整，重新进行限位）。
全开位置的行程限位方法一样，不再赘述。
