汽机试题

《汽轮机原理》

目 录

第一章 汽轮机级的工作原理

第二章 多级汽轮机

第三章 汽轮机在变动工况下的工作

第四章 汽轮机的凝汽设备

第五章 汽轮机零件强度与振动

第六章 汽轮机调节

模拟试题一

模拟试题二

参考答案

第一章 汽轮机级的工作原理

一、单项选择题

1.汽轮机的级是由______组成的。 【 C 】

A. 隔板+喷嘴B. 汽缸+转子

C. 喷嘴+动叶D. 主轴+叶轮

2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【 A 】

A. C1CcrD. C1≤Ccr 3.当渐缩喷嘴出口压力p1小于临界压力pcr时，蒸汽在喷嘴斜切部分发生膨胀，

下列哪个说法是正确的？【 B 】

A. 只要降低p1，即可获得更大的超音速汽流

B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的

C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr

4.汽轮机的轴向位置是依靠______确定的？ 【 D 】

A. 靠背轮B. 轴封

C. 支持轴承D. 推力轴承

5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。 【 C 】

A. 轴向力B. 径向力

C. 周向力D. 蒸汽压差

6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu 【 A 】

A. 增大B. 降低

C. 不变D. 无法确定

7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是： 【 A 】

A. 动叶顶部背弧处B. 动叶顶部内弧处

C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【 D 】

A. 加隔板汽封

B. 减小轴向间隙

C. 选择合适的反动度

D. 在非工作段的动叶两侧加装护罩装置

9.火力发电厂汽轮机的主要任务是： 【 B 】

A. 将热能转化成电能B. 将热能转化成机械能

C. 将电能转化成机械能D. 将机械能转化成电能

10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中 【 C 】

热⼯程控保护⼯试题库

热⼯程控保护⼯试题

⼀、填空题1、旁路系统的主要被调量是温度和压⼒。

2、热⼒发电⼚中的汽机和锅炉联合运⾏时，有母管制和单元制两种不同的原则性热⼒

系统。3、发电⼚热⼯过程⾃动控制包括⾃动检测、顺序控制、⾃动保护、⾃动控制。

4、汽温全程控制系统包括过热蒸汽温度和再热蒸汽温度全程控制系统

5、对PI调节器⽽⾔，⽐例作⽤是保证系统稳定的主要因素，积分作⽤总是使稳定性降

低。6、全程控制系统是指在启停过程和正常运⾏时均能实现⾃动控制的控制系统。

7、在单、三冲量的给⽔全程控制系统中，在单冲量和三冲量进⾏切换的同时，还要进

给⽔调节阀的切换。8、DEH装置控制⽅式中，单阀控制指的是对所有⾼压调门进⾏同步控制。

9、任何情况下，只要转速⼤于103%则关闭⾼、中压调门。

10、DEH液压系统采⽤的油为⾼压抗燃油。

11、⽣产⼚房内外的电缆，在进⼊控制室、电缆夹层、控制柜、开关柜等处的电缆孔洞，

必须⽤防⽕材料严密封堵。12、热量传递的3种基本⽅式是：导热、对流和辐射。

13、DCS最常⽤的⽹络拓扑结构有星形、总线形、环形。

14、屏蔽层应⼀端接地，另⼀端浮空。

15、测振传感器的原理不同可以分成为接触式和⾮接触式两类

16、接触式振动传感器有感应式和压电式；⾮接触式振动传感器有电容式、电感式和

电涡流式17、旁路控制系统有两⽅⾯功能，⼀个功能为⾃动调节功能。另⼀个功能为⾃动保护功

能。18、汽轮机轴向位移测量系统由传感器、信号转换器、位移监视器组成

19、PR6422~PR6424型传感器是根据涡流效应原理⼯作的。由CON010信号转换器中的

⾼频振荡器向传感器的测量线圈提供激磁电流，测量线圈产⽣⾼频磁通，使传感器

对⾯的⾦属被测量件的表⾯感应出电涡流，当两者间的距离变化时，被测量件内的

电涡流将随之⽽变，从⽽使测量线圈的电感量改变。20、被控的⽣产设备或⽣产过程称为调节对象。

21、所谓顺序控制，是根据⽣产过程的要求，按照⼀定的⼯艺流程，对开关量进⾏逻辑

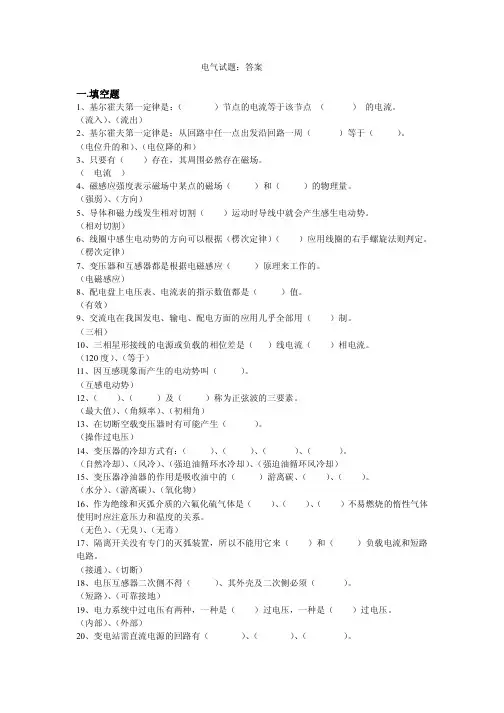

电气试题：答案 . 1、基尔霍夫第一定律是：（ ）节点的电流等于该节点 （ ） 的电流。 （流入）、（流出） 2、基尔霍夫第一定律是：从回路中任一点出发沿回路一周（ ）等于（ ）。 （电位升的和）、（电位降的和） 3、只要有（ ）存在，其周围必然存在磁场。 （ 电流 ） 4、磁感应强度表示磁场中某点的磁场（ ）和（ ）的物理量。 （强弱）、（方向） 5、导体和磁力线发生相对切割（ ）运动时导线中就会产生感生电动势。 （相对切割） 6、线圈中感生电动势的方向可以根据（楞次定律）（ ）应用线圈的右手螺旋法则判定。 （楞次定律） 7、变压器和互感器都是根据电磁感应（ ）原理来工作的。 （电磁感应） 8、配电盘上电压表、电流表的指示数值都是（ ）值。 （有效） 9、交流电在我国发电、输电、配电方面的应用几乎全部用（ ）制。 （三相） 10、三相星形接线的电源或负载的相位差是（ ）线电流（ ）相电流。 （120度）、（等于） 11、因互感现象而产生的电动势叫（ ）。 （互感电动势） 12、（ ）、（ ）及（ ）称为正弦波的三要素。 （最大值）、（角频率）、（初相角） 13、在切断空载变压器时有可能产生（ ）。 （操作过电压） 14、变压器的冷却方式有：（ ）、（ ）、（ ）、（ ）。 （自然冷却）、（风冷）、（强迫油循环水冷却）、（强迫油循环风冷却） 15、变压器净油器的作用是吸收油中的（ ）游离碳、（ ）、（ ）。 （水分）、（游离碳）、（氧化物） 16、作为绝缘和灭弧介质的六氟化硫气体是（ ）、（ ）、（ ）不易燃烧的惰性气体使用时应注意压力和温度的关系。 （无色）、（无臭）、（无毒） 17、隔离开关没有专门的灭弧装置，所以不能用它来（ ）和（ ）负载电流和短路电路。 （接通）、（切断） 18、电压互感器二次侧不得（ ）、其外壳及二次侧必须（ ）。 （短路）、（可靠接地） 19、电力系统中过电压有两种，一种是（ ）过电压，一种是（ ）过电压。 （内部）、（外部） 20、变电站需直流电源的回路有（ ）、（ ）、（ ）。

单 位 考试时间

考生姓名 准考证号

┅┅┅┅┅┅┅┅┅┅密 ┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅

第 1 页 共4页

(11-025) 国华电力职业技能鉴定

汽轮机运行值班员 高级技师 实操技能试卷 题号 一 二 三 四 合计 统分人

得分

注意事项：1．答卷前将装订线上边的项目填写清楚。

2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。

3．本份试卷4，满分 100 分，考试时间90分钟

得 分

评分人

一、运行中对巡回检查有什么要求？哪些特殊情况应加强巡回检查次数？(10分)

参考答案：

1、对巡检的要求：

⑴、检查按时间，路线按顺序，内容按规定，项目不遗漏。

⑵、检查时必须携带必要的工具：如电筒、听针、棉纱等，真正做到耳听、鼻嗅、手摸、眼

看。

⑶、熟悉设备的检查标准，掌握设备的运行情况，发现问题分析原因，同时做好记录，并作

出及时处理与防患措施。

2、有下列情况时应加强巡检的次数：

⑴、设备存在一、二类缺陷，新投运的设备、主要辅助设备失去备用时，要进行不定期巡回

检查，至少每小时对其巡回检查一次。

⑵、雷雨、大风、大雪、大雾等恶劣天气到来前、后，要对室外电气设备、煤场及其重点设

备加强检查。

⑶、在夏季大负荷高温天气时，要重点加强主、辅机各冷却设备及转动设备的轴承温度、凝

汽器真空、水塔水位等设备、参数的巡回检查。

⑷、在冬季遇有寒流时，要对转动设备冷却水、油系统电加热、蒸汽伴热、室内外开关柜、

开关箱内电加热装置、室外阀门井、水塔结冰等重点加强巡回检查。 单 位 考试时间

考生姓名 准考证号

┅┅┅┅┅┅┅┅┅┅密 ┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅

第 2 页 共4页 ⑸、新投产设备、大修或改进后的设备第一次投运时。

⑹、在设备启停过程中，特别是在设备启动过程中，必须进行就地检查监视，待设备运行稳

定后方可离开。

二、汽轮机起停和工况变化时哪些部位热应力最大? 防止叶轮开裂和主轴断裂应采取哪些措施?
