机械制图投影法的概念讲解机械制图中的投影法,是一种使用标准符号和规则,将三维物体的形状和尺寸在平面上用二维图形表示的方法。
它是工程设计和制造中不可或缺的工具,能有效地将三维的物体形态转化为二维的图形来进行分析、设计和制造等工作。
机械制图的投影法主要有正投影法和斜投影法两种,下面将对这两种投影法的概念进行详细的讲解。
正投影法是机械制图中最常用的投影法之一。
它是以直角坐标系为基础,将三维物体的各个面按照特定规则投影到一个或多个二维投影面上的方法。
在正投影法中,我们需要选择一个参考平面(称为投影面),并选择一个正交坐标系作为坐标轴。
然后,根据物体与投影面的相对位置关系,沿着各个坐标轴方向进行投影,得到物体在各个投影面上的投影图。
这样,我们就可以通过分析和测量投影图上的形状和尺寸来了解物体的特征。
正投影法主要有正射投影和斜投影两种形式。
其中,正射投影是指投影线与投影面垂直的投影方式。
在正射投影中,物体的真实形状和尺寸能够保持,但是物体的空间位置信息会失真。
斜投影是指投影线与投影面不垂直的投影方式。
在斜投影中,物体的空间位置信息能够保持,但是物体的形状和尺寸会发生变化。
根据物体的形状和特点,我们可以选择适合的投影方式来进行投影。
斜投影法是指将三维物体的各个面按照一定的倾斜角度投影到一个或多个斜投影面上的方法。
在斜投影法中,我们通常选择一个斜投影面,并根据物体在这个面上的投影特点来确定投影线的方向和长度。
斜投影法可以分为等角斜投影和等轴斜投影两种形式。
其中,等角斜投影是指投影线与投影面之间的夹角保持不变的投影方式,它能够保持物体的等角关系,但是形状和尺寸会发生变化。
等轴斜投影是指投影线与投影面之间的夹角不保持不变的投影方式,它能够保持物体的形状和尺寸,但是等角关系会失真。
除了正投影法和斜投影法,还有一些其他的投影法,如轴测投影和透视投影等。
轴测投影是指根据物体在三维空间中的位置信息和投影面的角度关系,将物体的三维形状和尺寸用特定的比例关系投影到一个或多个轴测投影面上的方法。

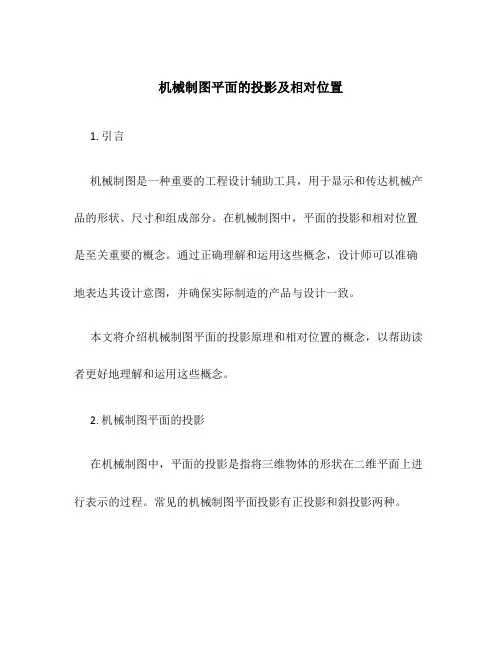

机械制图平面的投影及相对位置1. 引言机械制图是一种重要的工程设计辅助工具,用于显示和传达机械产品的形状、尺寸和组成部分。
在机械制图中,平面的投影和相对位置是至关重要的概念。
通过正确理解和运用这些概念,设计师可以准确地表达其设计意图,并确保实际制造的产品与设计一致。
本文将介绍机械制图平面的投影原理和相对位置的概念,以帮助读者更好地理解和运用这些概念。
2. 机械制图平面的投影在机械制图中,平面的投影是指将三维物体的形状在二维平面上进行表示的过程。
常见的机械制图平面投影有正投影和斜投影两种。
2.1 正投影正投影是将物体的各个点沿着垂直于平面的投影线,投影到平面上的过程。
在正投影中,平行于投影平面的线段在投影后仍然保持平行。
正投影可分为正射投影和斜投影两种类型。
•正射投影:在正射投影中,投影线垂直于投影平面。
常见的正射投影有正视图和俯视图。
•斜投影:在斜投影中,投影线与投影平面的夹角不为90度,即不垂直于投影平面。
斜投影可以提供更多的信息,如物体的形状和轮廓。
2.2 斜投影斜投影是一种将三维物体投影到二维平面上的方法,投影线不垂直于投影平面。
斜投影的优点是可以显示物体的真实形状和比例关系,但缺点是不容易确定物体的尺寸。
在斜投影中,常用的投影方法有等角度斜投影和等距离斜投影两种。
•等角度斜投影:在等角度斜投影中,投影线与平行于投影平面的线段夹角相等。
•等距离斜投影:在等距离斜投影中,投影线与平行于投影平面的线段之间的距离相等。
3. 机械制图平面的相对位置在机械制图中,平面的相对位置是指不同平面之间的位置关系。
常见的相对位置关系有平行、垂直和倾斜三种。
3.1 平行平行是指两个平面之间的投影线相互平行。
平行的平面在制图中通常使用相同的符号表示。
3.2 垂直垂直是指两个平面之间的投影线相互垂直。
垂直的平面在制图中通常使用符号。
机械制图-点、直线、平面的投影机械制图主讲:朱飞第二章点、直线、平面的投影 2 2- - 1 投影法概述 2 2- - 2 点的投影 2 2- - 3 直线的投影 2 2- - 4 平面的投影 2 2- - 5 直线与平面、平面与平面的相对位置本章内容课件目录一、投影法投影面 S 投射中心 A 投射线投影 a P 2 2- - 1 投影法概述二、投影法分类投射中心中心投影法平行投影法斜投影法正投影法正投影的基本特性多面正投影图单面正投影多面正投影直观图多面正投影展开图多面正投影图二、点的三面投影展开图投影图立体图 X X X Y H Y W Z O Y Z Y H Y W Z例2 2- -1 1 已知点A 的正面投影a 和侧面投影a 求作该点的水平投影。
Y W Y H三、点的直角坐标表示法四、各种位置的点 1. 一般位置点。
到三个投影面的距离均不为零。
Y H Y W X Y2. 投影面上的点)到某个投影面的距离(一个坐标值)。
为零。
Y W YH Y3. 投影轴上的点到某两个投影面的距离(二个坐标值)为零。
Y W Y Y H五、两点相对位置 1. 一般情况两点到三个投影面的距离(坐标值)对应不等。
Y H Y Y W2. 特殊情况一两点到一个投影面的距离(坐标值)相等。
Y W Y H Y2. 特殊情况二两点到两个投影面的距离(坐标值)相等。
Y W Y H Y2 2- -3 直线的投影一、各种位置直线及投影特性 1. 一般位置直线由一般位置的两点连线构成。
该直线与三个投影面都倾斜。
投影特性: : 三个投影都倾斜于投影轴,每个投影既不直接反映线段的实长,也不直接反映倾角的大小。
Y W Y H Y二、特殊位置直线及特性 1. 投影面平行线在直线所平行的投影面上,投影反映实长,且该投影与相邻投影轴的夹角反映该直线对另外两个投影面的倾角大小。
在另外两个投影面上,线段的投影为缩短的线段,且分别平行于直线平行的投影面所包含的两个投影轴。
机械制图电子教案投影法第一章:投影法基础1.1 投影法的概念与意义解释投影法的定义强调投影法在机械制图中的重要性1.2 投影面的概念与分类介绍正投影面、侧投影面、俯投影面的定义与作用解释投影面的分类及应用1.3 投影规律与投影变换讲解投影规律,包括正交投影、透视投影等介绍投影变换的基本原理及应用方法第二章:点的投影2.1 点在投影面上的投影讲解点在正投影面、侧投影面、俯投影面上的投影方法强调投影线的性质与作用2.2 点的三视图解释点的三视图的概念与绘制方法强调三视图在机械制图中的重要性2.3 点的投影变换介绍点的投影变换的基本原理及应用方法讲解点的投影变换在机械制图中的应用案例第三章:直线的投影3.1 直线在投影面上的投影讲解直线在正投影面、侧投影面、俯投影面上的投影方法强调投影线的性质与作用3.2 直线的三视图解释直线的三视图的概念与绘制方法强调三视图在机械制图中的重要性3.3 直线的投影变换介绍直线的投影变换的基本原理及应用方法讲解直线的投影变换在机械制图中的应用案例第四章:平面的投影4.1 平面在投影面上的投影讲解平面在正投影面、侧投影面、俯投影面上的投影方法强调投影线的性质与作用4.2 平面在三视图中的表示解释平面在三视图中的表示方法与绘制要求强调三视图在机械制图中的重要性4.3 平面的投影变换介绍平面的投影变换的基本原理及应用方法讲解平面的投影变换在机械制图中的应用案例第五章:投影法的应用5.1 简单组合体的投影讲解简单组合体在正投影面、侧投影面、俯投影面上的投影方法强调投影线的性质与作用5.2 复杂组合体的投影讲解复杂组合体在正投影面、侧投影面、俯投影面上的投影方法强调投影线的性质与作用5.3 投影法在机械制图中的应用案例分析分析投影法在机械制图中的应用案例,强调其重要性第六章:投影法在制图中的详细应用6.1 视图的配置与展开解释视图配置的原则和意义展示如何将三视图正确配置在图纸上的方法讲解视图展开的概念和应用6.2 标注与细节描绘强调在机械制图中正确标注尺寸的重要性介绍尺寸标注的规则和方法讲解如何描绘细节,如螺纹、键、销等特殊要素6.3 制图规范与标准概述机械制图的国家标准和行业规范强调遵守规范的重要性展示规范中的常用符号和表示方法第七章:斜视图与辅助视图7.1 斜视图的应用解释斜视图的概念和作用展示如何绘制斜视图讲解斜视图在解决视图不清问题中的应用7.2 辅助视图的绘制介绍辅助视图的概念和类型展示如何绘制辅助视图强调辅助视图在复杂构件表达中的重要性7.3 简化视图与展开视图解释简化视图的概念和作用展示如何绘制简化视图和展开视图强调这些视图在表达复杂构件时的优势第八章:轴测图与透视图8.1 轴测图的基本知识解释轴测图的概念和作用展示如何绘制轴测图讲解轴测图的种类和特点8.2 透视图的绘制原理解释透视图的概念和作用展示如何绘制透视图讲解透视图的绘制方法和技巧8.3 轴测图与透视图的应用强调轴测图和透视图在机械设计中的重要性展示实际应用案例第九章:计算机辅助制图9.1 计算机辅助制图软件介绍介绍常用的计算机辅助制图软件,如AutoCAD、SolidWorks等强调这些软件在提高制图效率和精度方面的作用9.2 计算机辅助制图的基本操作讲解如何在计算机上绘制基本图形展示如何进行视图创建和编辑强调掌握软件操作的重要性9.3 计算机辅助制图的实际应用展示如何利用计算机辅助制图软件完成实际项目分析计算机辅助制图在现代制造业中的应用优势第十章:案例分析与实践10.1 案例分析分析实际机械设计图纸中的投影法应用讲解如何解决制图中遇到的具体问题强调理论与实践相结合的重要性10.2 实践练习提供一系列的制图练习题引导学生通过实际操作练习投影法的应用强调动手实践对于加深理解和掌握知识的重要性10.3 制图成果评价与反馈讲解如何评价制图成果的质量强调反馈在学习和提高制图技能中的作用鼓励学生自我评价和相互评价,以促进共同进步重点和难点解析1. 投影法的概念与意义:这一环节是整个教案的基础,需要学生理解和掌握投影法的定义及其在机械制图中的重要性。

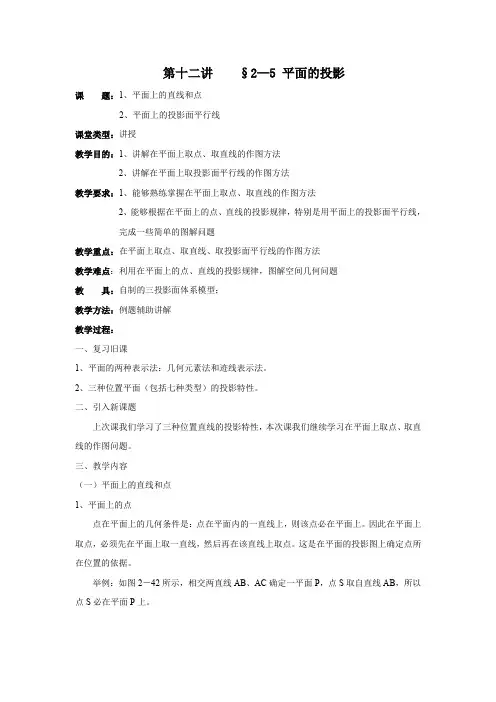

第十二讲§2—5 平面的投影课题:1、平面上的直线和点2、平面上的投影面平行线课堂类型:讲授教学目的:1、讲解在平面上取点、取直线的作图方法2、讲解在平面上取投影面平行线的作图方法教学要求:1、能够熟练掌握在平面上取点、取直线的作图方法2、能够根据在平面上的点、直线的投影规律,特别是用平面上的投影面平行线,完成一些简单的图解问题教学重点:在平面上取点、取直线、取投影面平行线的作图方法教学难点:利用在平面上的点、直线的投影规律,图解空间几何问题教具:自制的三投影面体系模型;教学方法:例题辅助讲解教学过程:一、复习旧课1、平面的两种表示法:几何元素法和迹线表示法。
2、三种位置平面(包括七种类型)的投影特性。
二、引入新课题上次课我们学习了三种位置直线的投影特性,本次课我们继续学习在平面上取点、取直线的作图问题。
三、教学内容(一)平面上的直线和点1、平面上的点点在平面上的几何条件是:点在平面内的一直线上,则该点必在平面上。
因此在平面上取点,必须先在平面上取一直线,然后再在该直线上取点。
这是在平面的投影图上确定点所在位置的依据。
举例:如图2-42所示,相交两直线AB、AC确定一平面P,点S取自直线AB,所以点S必在平面P上。
(a)(b)图2-42 平面上的点2、平面上的直线直线在平面上的几何条件是:(1)若一直线通过平面上的两个点,则此直线必定在该平面上。
(2)若一直线通过平面上的一点并平行于平面上的另一直线,则此直线必定在该平面上。
举例之一:如图2-43所示,相交两直线AB、AC确定一平面P,分别在直线AB、AC 上取点E、F,连接EF,则直线EF为平面P上的直线。
作图方法见图2-43(b)所示。
(a)(b)举例之二:如图2-44所示,相交两直线AB、AC确定一平面P,在直线AC上取点E,过点E作直线MN∥AB,则直线MN为平面P上的直线。
作图方法见图2-44(b)所示。
(a)(b)图2-43 平面上的直线3、讲解例题(例2-10)如图2-45(a)所示,试判断点K和点M是否属于△ABC 所确定的平面。
