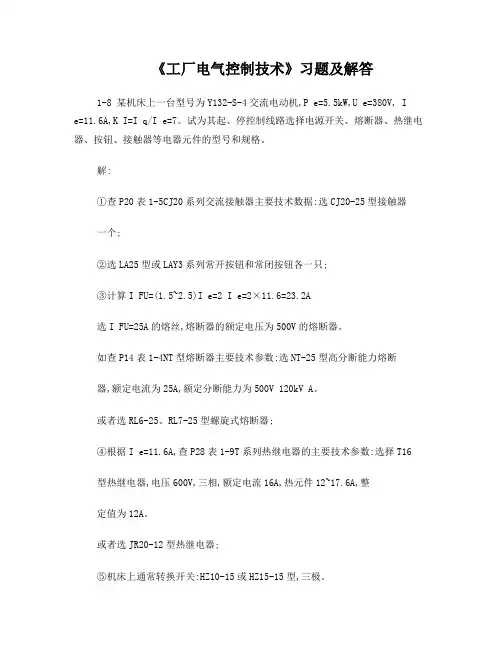

《工厂电气控制技术》习题及解答
1-8 某机床上一台型号为Y132-S-4交流电动机,P e=5.5kW,U e=380V, I
e=11.6A,K I=I q/I e=7。试为其起、停控制线路选择电源开关、熔断器、热继电器、按钮、接触器等电器元件的型号和规格。
解:
①查P20表1-5CJ20系列交流接触器主要技术数据:选CJ20-25型接触器
一个;
②选LA25型或LAY3系列常开按钮和常闭按钮各一只;
③计算I FU=(1.5~2.5)I e=2 I e=2×11.6=23.2A
选I FU=25A的熔丝,熔断器的额定电压为500V的熔断器。
如查P14表1-4NT型熔断器主要技术参数:选NT-25型高分断能力熔断
器,额定电流为25A,额定分断能力为500V 120kV A。
或者选RL6-25、RL7-25型螺旋式熔断器;
④根据I e=11.6A,查P28表1-9T系列热继电器的主要技术参数:选择T16
型热继电器,电压600V,三相,额定电流16A,热元件12~17.6A,整
定值为12A。
或者选JR20-12型热继电器;
⑤机床上通常转换开关:HZ10-15或HZ15-15型,三极。
1-9 电动机启动电流远大于热继电器整定电流,起动时热继电器会不会动作?为什么?如何防止可能发生的误动作?
答:不会动作。因为热继电器是根据电流的热效应工作的。虽然起动电流很大,但是持续时间很短,所产生的热量来不及积累,达不到使双金属片充分弯曲的程度,因而触头系统不会动作。但是如果起动时间过长或者整定不正确,会造成误动作,可以通过降低起动电流、正确调整整定值、或者暂时短接热元件等方法解决。
1-10 既然在电动机控制主电路中装有熔断器,为什么还要装热继电器?
答:熔断器主要起短路和严重过载保护,热继电器主要起过载保护。电动机的过载电流一般远小于过电流和短路电流。当电动机出现过载时,由于熔断器要经过较长的时间才会熔断,而这时电动机的温升可能早已超过其允许的温升,如果未安装热继电器,就有可能使电机绝缘因为过热而损坏。因此必须要另外单独安装热继电器作为过载保护。
《工厂电气控制技术》试卷A答案

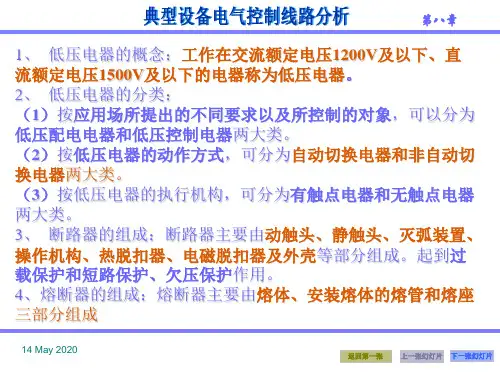

一、填空题 1、高压电器，低压电器，1200 ，1500 ， 低压电器
2、电磁机构、触点系统
3、过载，短路
4、主轴带动工件的旋转运动，砂轮的旋转运动，主轴的旋转运动，主轴带动铣刀的旋转
运动。
5、红色 停止 绿色 起动
6、主电路 辅助电路。未受外力或未通电状态（初始状态）
7、定子绕组串电阻、星-三角形换接、串自耦变压器
8、反接制动 ，100r/min
9、直流接触器CZ系列、设计序号、额定电流
10、
二、判断题 1、（×）2、（•）3、（•）4、（×）5、（•） 6、（×）7、（×）8、（•）9、（×） 10、（•）
三、分析题
1.
2、QS+，KM1主触点闭合，电动机M全压起动并运行；KM2主触点闭合，电动机M实现
能耗制动。
起动：SB2↓→KM1+自锁，KMI主触点闭合，M全压起动并运行；KS+，为能耗制动作
好准备。
制动：SB1↓→KM1-，KM2+自锁，KM2主触点闭合，M通入直流电能耗制动，n ↓↓
→当n<100r/m时，KS-，KM2-，制动结束。
四、简答题
1.接触器主要用于远距离频繁控制负载，切断带负荷电路。中间继电器主要用于控制电路中，
将被控量转换成控制电路所需的电量或开关信号。他们的区别在于，中间继电器的触点数多，
且没有主辅之分。
2. 熔断器是短路保护，热继电器是长期过载保护。
3. 所有起动按钮的常开触点并联，所有停止按钮的常闭触点串联。
4. 自锁：依靠接触器自身的辅助触头而使其线圈保持通电现象。
互锁：利用两个接触器的常闭辅助触头的断开来锁住对方线圈的电路的控制方法。
连锁：利用接触器的辅助触头使后续线路通电的控制方法。
五、设计题
1.
2.
工厂电气控制技术测试题
1 电磁机构的吸力特征与反力特征的配合关系是 ()。
A、反力特征曲线应在吸力特征曲线的下方且被此凑近；
B、反力特征曲线应在吸力特征曲线的上方且相互凑近；
C、反力特征曲线应在远离吸力特征曲线的下方；
D、反力特征曲线应在远离吸力特征曲线的上方。
正确答案： A
2 对于接触电阻，以下说法中不正确的选项是 ( )。
A、因为接触电阻的存在，会致使电压损失
B、因为接触电阻的存在，触点的温度降低
C、因为接触电阻的存在，触点简单产生熔焊现象
D、由接触电阻的存在，触点工作不行靠
正确答案： B
3 为了减小接触电阻，以下做法中不正确的选项是 ()。
A、在静铁芯的表面上嵌有短路环；
B、加一个触点弹簧；
C、接触面 xx；
D、在触点上镶一块纯银块
正确答案： A
4 因为电弧的存在，将致使 ()。
A、电路的分断时间加长；
1 / 3 B、电路的分断时间缩短；
C、电路的分断时间不变；
D、电路的分断能力提升
正确答案： A
5 在接触器的铭牌上常有到 AC3、AC4等字样，它们代表 (）。
A、生产厂家代号
B、使用类型代号；
C、国标代号；
D、名称代号。
正确答案： B
6 电压继电器的线圈与电流继电器的线圈对比，拥有的特色是 (
A、电压继电器的线圈匝数多、导线细、电阻小；
B、电压继电器的线圈匝数多、导线细、电阻大；
C、电压继电器的线圈匝数少、导线粗、电阻小；
D、电压继电器的线圈匝数少，导线粗，电阻大。
正确答案： B
7 增大电压继电器的返回系数，应采的方法是 ()。
A、减小非磁性垫片的厚度；
B、增大非磁性垫片的厚度；
C、减小衔铁吸合后的气隙；
D、增大衔铁开释后的气隙。 )。正确答案： B
2 / 3 8 在延时精度要求不高，电源电压颠簸较大的场合，应采用 ()。
A、空气阻尼式时间继电器；
B、晶体管式时间继电器；
C、电动式时间继电器；
D、上述三种都不适合。
1 《工厂电气控制技术》考试B卷 题号 一 二 三 四 总分
得分
阅卷人
得分 阅卷人
一、单项选择题(本大题共10小题，每小题3分，共30分) 1．图示电路中，( )图能实现点动和长动工作。
2.熔断器的极限分断能力是指在规定的额定电压和额定功率的条件下，能分断的
（ ）。
A.额定电流
B.最大过载电流
C.最大起动电流
D.最大短路电流
3．图示电路中，( )图按正常操作时出现点动工作。
4.三相绕线型异步电动机可逆运转并要求迅速反向的，一般采用（ ）。
A.能耗制动
B.反接制动
C.机械抱闸制动
D.再生发电制动
5．用来表明电机、电器实际位置的图是（ ）。
A．电气原理图 B．电器布置图
2 C．功能图 D．电气系统图 6．图示控制电路中，( )图是在两地同时发出控制信号的电路。
7.在控制线路中，如果两个动合触点并联，则它们是（ ）。 A.与逻辑关系 B.与非逻辑关系 C.非逻辑关系 D.或逻辑关系 8．下图所示主电路或控制电路图中，能实现正反转控制的是（ ）
(A) (B) (C) 9、X62W卧式万能铣床主轴为满足顺铣和逆铣工艺要求，需正反转控制，采用的方法是（ ） A．操作前，通过转换开关进行方向预选。 B．通过正反接触器改变相序控制电动机正反转。 C．通过机械方法改变传动链。 D．其他方法。
10．桥式起重机提升机构第一档的作用是为了（ ）。
A．加大起重力矩 B．快速起动
C．平稳起动 D．消除传动间隙，将钢丝绳张紧
得分 阅卷人
二、判断题（本大题共10小题，每小题1分，共10分） 1、刀开关安装时不能倒装，但根据需要可以平装。 （ ） 2、熔断器的保护特性是反时限的。 （ ） 3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。 （ ） 4、速度继电器的触点状态决定于线圈是否得电。 （ ）
3 5、中间继电器触点较多，主要用于转换控制信号。 （ ） 6、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220V的电源上均可使用。 （ ） 7、闸刀开关可以用于分断堵转的电动机。 （ ） 8、无断相保护装置的热继电器就不能对电动机的断相提供保护。 （ ） 9、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。 （ ） 10、低压断路器又称为自动空气开关。 （ ）
