工厂电气控制技术复习资料及答案

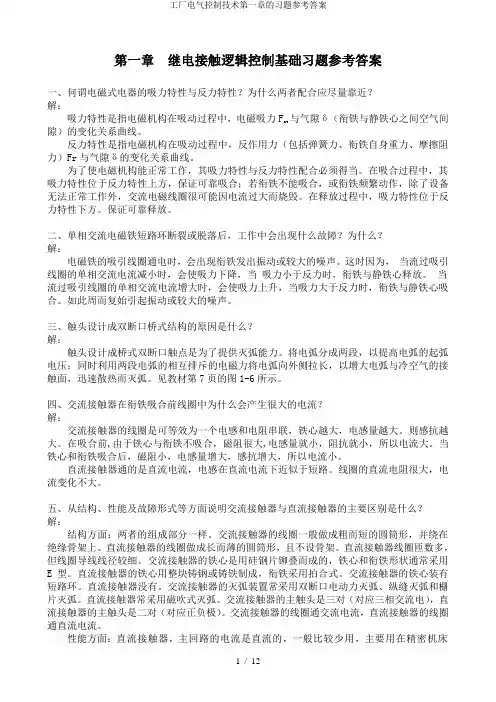

第一章继电接触逻辑控制基础习题参考答案一、何谓电磁式电器的吸力特性与反力特性？为什么两者配合应尽量靠近？解：与气隙δ（衔铁与静铁心之间空气间吸力特性是指电磁机构在吸动过程中，电磁吸力Fat隙）的变化关系曲线。

反力特性是指电磁机构在吸动过程中，反作用力（包括弹簧力、衔铁自身重力、摩擦阻力）Fr与气隙δ的变化关系曲线。

为了使电磁机构能正常工作，其吸力特性与反力特性配合必须得当。

在吸合过程中，其吸力特性位于反力特性上方，保证可靠吸合；若衔铁不能吸合，或衔铁频繁动作，除了设备无法正常工作外，交流电磁线圈很可能因电流过大而烧毁。

在释放过程中，吸力特性位于反力特性下方。

保证可靠释放。

二、单相交流电磁铁短路环断裂或脱落后，工作中会出现什么故障？为什么？解：电磁铁的吸引线圈通电时，会出现衔铁发出振动或较大的噪声。

这时因为，当流过吸引线圈的单相交流电流减小时，会使吸力下降，当吸力小于反力时，衔铁与静铁心释放。

当流过吸引线圈的单相交流电流增大时，会使吸力上升，当吸力大于反力时，衔铁与静铁心吸合。

如此周而复始引起振动或较大的噪声。

三、触头设计成双断口桥式结构的原因是什么？解：触头设计成桥式双断口触点是为了提供灭弧能力。

将电弧分成两段，以提高电弧的起弧电压；同时利用两段电弧的相互排斥的电磁力将电弧向外侧拉长，以增大电弧与冷空气的接触面，迅速散热而灭弧。

见教材第7页的图1-6所示。

四、交流接触器在衔铁吸合前线圈中为什么会产生很大的电流？解：交流接触器的线圈是可等效为一个电感和电阻串联，铁心越大，电感量越大。

则感抗越大。

在吸合前,由于铁心与衔铁不吸合，磁阻很大,电感量就小，阻抗就小，所以电流大。

当铁心和衔铁吸合后，磁阻小，电感量增大，感抗增大，所以电流小。

直流接触器通的是直流电流，电感在直流电流下近似于短路。

线圈的直流电阻很大，电流变化不大。

五、从结构、性能及故障形式等方面说明交流接触器与直流接触器的主要区别是什么？解：结构方面：两者的组成部分一样。

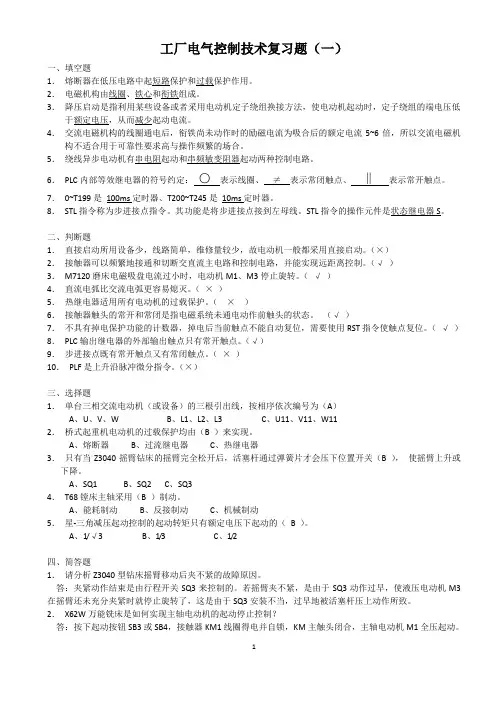

工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。

2．电磁机构由线圈、铁心和衔铁组成。

3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。

4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。

5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。

6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。

7．0~T199是100ms定时器、T200~T245是10ms定时器。

8．STL指令称为步进接点指令。

其功能是将步进接点接到左母线。

STL指令的操作元件是状态继电器S。

二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。

（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。

（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。

（√）4．直流电弧比交流电弧更容易熄灭。

（×）5．热继电器适用所有电动机的过载保护。

（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。

（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。

（√）8．PLC输出继电器的外部输出触点只有常开触点。

（√）9．步进接点既有常开触点又有常闭触点。

（×）10．PLF是上升沿脉冲微分指令。

（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。

A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。

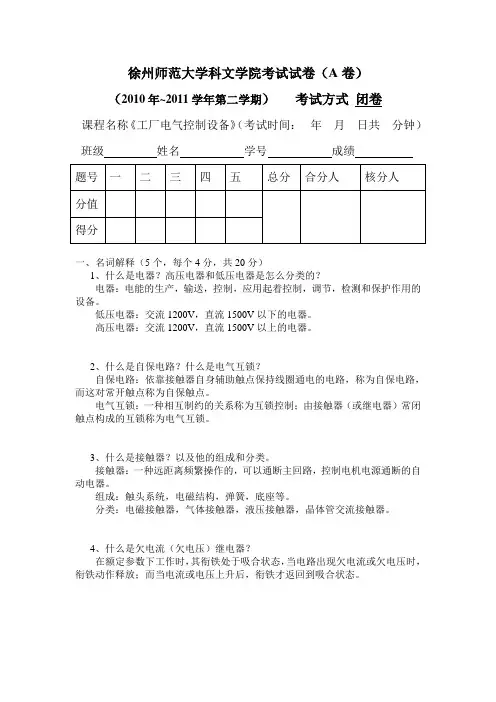

徐州师范大学科文学院考试试卷（A卷）（2010年~2011学年第二学期）考试方式闭卷课程名称《工厂电气控制设备》（考试时间：年月日共分钟）班级姓名学号成绩一、名词解释（5个，每个4分，共20分）1、什么是电器？高压电器和低压电器是怎么分类的？电器：电能的生产，输送，控制，应用起着控制，调节，检测和保护作用的设备。

低压电器：交流1200V，直流1500V以下的电器。

高压电器：交流1200V，直流1500V以上的电器。

2、什么是自保电路？什么是电气互锁？自保电路：依靠接触器自身辅助触点保持线圈通电的电路，称为自保电路，而这对常开触点称为自保触点。

电气互锁：一种相互制约的关系称为互锁控制；由接触器（或继电器）常闭触点构成的互锁称为电气互锁。

3、什么是接触器？以及他的组成和分类。

接触器：一种远距离频繁操作的，可以通断主回路，控制电机电源通断的自动电器。

组成：触头系统，电磁结构，弹簧，底座等。

分类：电磁接触器，气体接触器，液压接触器，晶体管交流接触器。

4、什么是欠电流（欠电压）继电器？在额定参数下工作时，其衔铁处于吸合状态，当电路出现欠电流或欠电压时，衔铁动作释放；而当电流或电压上升后，衔铁才返回到吸合状态。

5、什么是返回系数？过电流和欠电流情况下返回系数的情况。

返回系数：继电器的返回值与动作值之比。

过电流（过电压）继电器：K﹤1欠电流（欠电压）继电器：K﹥1二、简答题（2个，每个5分，共10分）1、三相笼型感应电动机减压启动的方法有哪些？定子串电阻或电抗器减压起动、自耦变压器减压启动、Y-D减压启动、延边三角形减压起动等。

2、减压启动的优点有哪些？①起动电流大对电网有冲击；②大型电机直接起动会导致其它机器不能运行；③会增加损耗；④直接启动会冲击整个机械系统；⑤电动机全压起动会导致电网电压不稳。

三、论述题（2个，每个15分，共30分）1、简述电弧的产生，以及常用的灭弧方式。

电弧产生：当触头间刚出现断口时，两触头间距离趋向于0，电场强度趋向于无穷大，在高热和强电场作用下，金属内部的自由电子从阴极表面逸出，奔向阳极，这些自由电子在电场中运动时撞击中性气体分子，使之激励和游离，产生正离子和电子，这些电子在强电场作用下继续向阳极移动时，还要撞击其它中性分子。

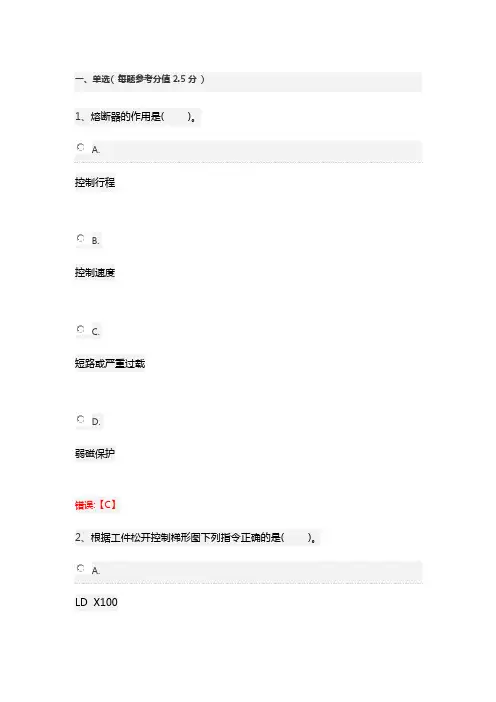

一、单选( 每题参考分值2.5分)1、熔断器的作用是( )。

控制行程B.控制速度C.短路或严重过载D.弱磁保护错误:【C】2、根据工件松开控制梯形图下列指令正确的是( )。

LD X100B.AND X100C.OR X100D.ORI X100错误:【A】3、工作电压在交流（）伏以下的各种电器属于低压电器。

1000B.1200C.1500D.2000错误:【B】4、FX3U系列可编程序控制器输出继电器用( )表示。

XB.YC.TD.C错误:【B】5、在一个程序中，同一地址号的线圈( )次输出，且继电器线圈不能串联只能并联。

只能有一B.只能有二C.只能有三D.无限错误:【A】6、通电延时时间继电器的线圈图形符号为（）。

B.C.D.错误:【B】7、主控指令MC后面任何指令都应以( )指令开头，即公共线移到另一根新的母线上。

LD或ORB.LD或ORIC.LD或LDID.LD或AND错误:【C】8、对绕线型电动机而言，一般利用( )方法进行调速。

改变电源频率B.改变定子极对数C.改变转子电路中电阻D.改变转差率错误:【C】9、熔体的额定电压应（）线路的工作电压小于B.大于或等于C.必须等于D.必须大于错误:【B】10、表示电路中各个电气元件连接关系和电气工作原理的图称为( )。

电路图B.电气互联图C.系统图D.电气安装图错误:【A】11、OUT 指令是线圈驱动指令，但不能驱动（）。

暂存继电器B.输出继电器C.保持继电器D.输入继电器错误:【D】12、速度继电器主要用于笼型异步电动机的（）控制。

启动B.制动C.调速D.反向错误:【B】13、根据滑台向后控制梯形图下列指令正确的是( )。

LD X07B.AND X07C.ANI X07D.LDI X07错误:【C】14、根据液压控制梯形图下列指令正确的是( )。

AND X00B.LD X12C.ANI X12D.LDI X12错误:【C】15、下列元件中，主令电器有（）。

《工厂电气控制技术》试卷A答案一、填空题1、高压电器，低压电器，1200 ，1500 ，低压电器2、电磁机构、触点系统3、过载，短路4、主轴带动工件的旋转运动，砂轮的旋转运动，主轴的旋转运动，主轴带动铣刀的旋转运动。

5、红色停止绿色起动6、主电路辅助电路。

未受外力或未通电状态（初始状态）7、定子绕组串电阻、星-三角形换接、串自耦变压器8、反接制动，100r/min9、直流接触器CZ系列、设计序号、额定电流10、二、判断题1、（×）2、（•）3、（•）4、（×）5、（•）6、（×）7、（×）8、（•）9、（×） 10、（•）三、分析题1.2、QS+，KM1主触点闭合，电动机M全压起动并运行；KM2主触点闭合，电动机M实现能耗制动。

起动：SB2↓→KM1+自锁，KMI主触点闭合，M全压起动并运行；KS+，为能耗制动作好准备。

制动：SB1↓→KM1-，KM2+自锁，KM2主触点闭合，M通入直流电能耗制动，n ↓↓→当n<100r/m时，KS-，KM2-，制动结束。

四、简答题1.接触器主要用于远距离频繁控制负载，切断带负荷电路。

中间继电器主要用于控制电路中，将被控量转换成控制电路所需的电量或开关信号。

他们的区别在于，中间继电器的触点数多，且没有主辅之分。

2. 熔断器是短路保护，热继电器是长期过载保护。

3. 所有起动按钮的常开触点并联，所有停止按钮的常闭触点串联。

4.自锁：依靠接触器自身的辅助触头而使其线圈保持通电现象。

互锁：利用两个接触器的常闭辅助触头的断开来锁住对方线圈的电路的控制方法。

连锁：利用接触器的辅助触头使后续线路通电的控制方法。

五、设计题1.2.。

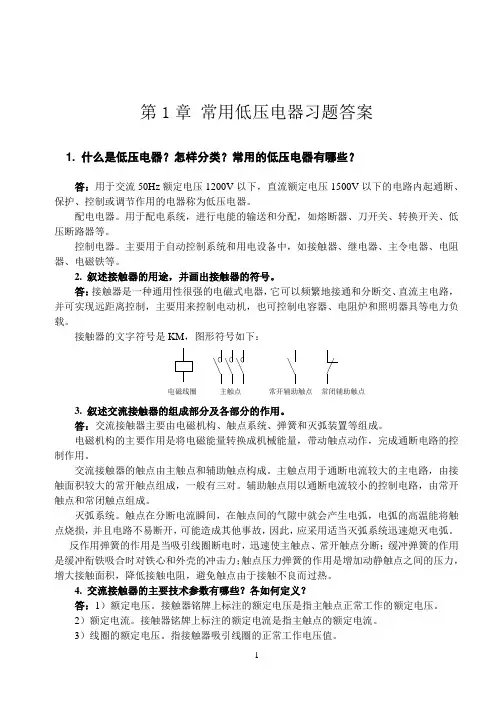

第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。

配电电器。

用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。

控制电器。

主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。

2. 叙述接触器的用途，并画出接触器的符号。

答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。

接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。

答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。

电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。

交流接触器的触点由主触点和辅助触点构成。

主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。

辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。

灭弧系统。

触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。

反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。

4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。

接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。

2）额定电流。

接触器铭牌上标注的额定电流是指主触点的额定电流。

3）线圈的额定电压。

工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。

2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。

5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。

6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。

9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。

12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。

当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位（Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。

16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。

20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。

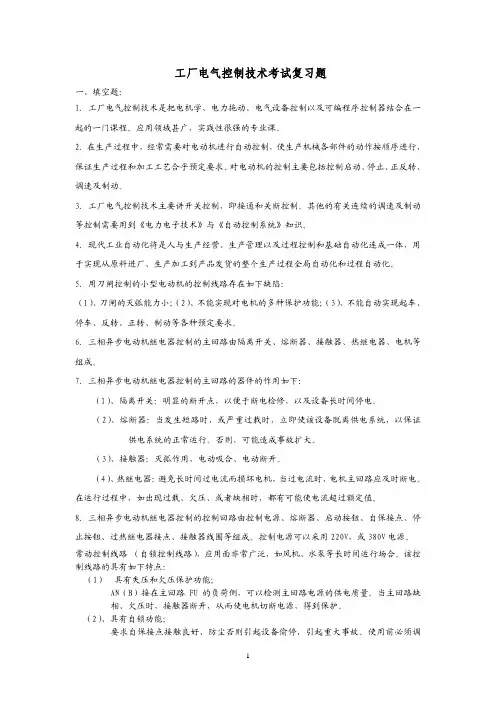

工厂电气控制技术考试复习题一、填空题：1．工厂电气控制技术是把电机学、电力拖动、电气设备控制以及可编程序控制器结合在一起的一门课程。

应用领域甚广，实践性很强的专业课。

2．在生产过程中，经常需要对电动机进行自动控制，使生产机械各部件的动作按顺序进行，保证生产过程和加工工艺合乎预定要求。

对电动机的控制主要包括控制启动、停止、正反转、调速及制动。

3．工厂电气控制技术主要讲开关控制，即接通和关断控制。

其他的有关连续的调速及制动等控制需要用到《电力电子技术》与《自动控制系统》知识。

4．现代工业自动化将是人与生产经营、生产管理以及过程控制和基础自动化连成一体，用于实现从原料进厂、生产加工到产品发货的整个生产过程全局自动化和过程自动化。

5．用刀闸控制的小型电动机的控制线路存在如下缺陷：（1）、刀闸的灭弧能力小；（2）、不能实现对电机的多种保护功能；（3）、不能自动实现起车、停车、反转、正转、制动等各种预定要求。

6．三相异步电动机继电器控制的主回路由隔离开关、熔断器、接触器、热继电器、电机等组成。

7．三相异步电动机继电器控制的主回路的器件的作用如下：（1）、隔离开关：明显的断开点，以便于断电检修，以及设备长时间停电。

（2）、熔断器：当发生短路时，或严重过载时，立即使该设备脱离供电系统，以保证供电系统的正常运行。

否则，可能造成事故扩大。

（3）、接触器：灭弧作用，电动吸合、电动断开。

（4）、热继电器：避免长时间过电流而损坏电机，当过电流时，电机主回路应及时断电。

在运行过程中，如出现过载、欠压、或者缺相时，都有可能使电流超过额定值。

8．三相异步电动机继电器控制的控制回路由控制电源、熔断器、启动按钮、自保接点、停止按钮、过热继电器接点、接触器线圈等组成。

控制电源可以采用220V，或380V电源。

常动控制线路 （自锁控制线路），应用面非常广泛，如风机、水泵等长时间运行场合。

该控制线路的具有如下特点：（1）具有失压和欠压保护功能；AN（B）接在主回路FU的负荷侧，可以检测主回路电源的供电质量。

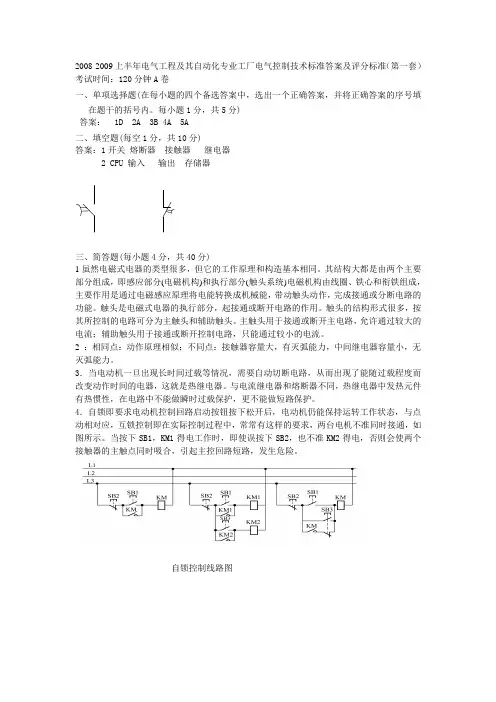

2008-2009上半年电气工程及其自动化专业工厂电气控制技术标准答案及评分标准（第一套）考试时间：120分钟A卷一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共5分)答案： 1D 2A 3B 4A 5A二、填空题(每空1分，共10分)答案：1开关熔断器接触器继电器2 CPU 输入输出存储器三、简答题(每小题4分，共40分)1虽然电磁式电器的类型很多，但它的工作原理和构造基本相同。

其结构大都是由两个主要部分组成，即感应部分(电磁机构)和执行部分(触头系统)电磁机构由线圈、铁心和衔铁组成，主要作用是通过电磁感应原理将电能转换成机械能，带动触头动作，完成接通或分断电路的功能。

触头是电磁式电器的执行部分，起接通或断开电路的作用。

触头的结构形式很多，按其所控制的电路可分为主触头和辅助触头。

主触头用于接通或断开主电路，允许通过较大的电流；辅助触头用于接通或断开控制电路，只能通过较小的电流。

2 ：相同点：动作原理相似；不同点：接触器容量大，有灭弧能力，中间继电器容量小，无灭弧能力。

3．当电动机一旦出现长时间过载等情况，需要自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

与电流继电器和熔断器不同，热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

4．自锁即要求电动机控制回路启动按钮按下松开后，电动机仍能保持运转工作状态，与点动相对应，互锁控制即在实际控制过程中，常常有这样的要求，两台电机不准同时接通，如图所示。

当按下SB1，KM1得电工作时，即使误按下SB2，也不准KM2得电，否则会使两个接触器的主触点同时吸合，引起主控回路短路，发生危险。

自锁控制线路图互锁控制线路图5．反接制动是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。

三相异步电动机能耗制动时，切断定子绕组的交流电源后，在定子绕组任意两相通入直流电流，形成一固定磁场，与旋转着的转子中的感应电流相互作用产生制动力矩。

工厂电气控制设备复习题————————————————————————————————作者：————————————————————————————————日期：低压电器一、填空题1、电动机拖动生产机械称为（P1）2、电力拖动的控制设备主要由等按一定规律连接成的控制线路组成。

（P1）3、电力拖动的控制方法有。

1、低压电器按它在电气线路中的作用和所处的地位分为。

（P3）2、熔断器主体是用制成的熔体，在被保护电路中。

（P3）3、熔断器对轻度过载反应迟钝，一般只能做保护用。

（P4）4、使用铁壳开关应注意外壳要，以防止以外漏电造成触电事故。

（P10）5、接触器是一种用来的电器，一般情况下其控制对象为电动机。

也可用于其他负载。

6、接触器按主触点通过的电流种类可分为两种。

（P17）7、交流接触器主要有等部分组成。

（P17）8、交流接触器的触点按用途可分为两种。

（P18）9、交流接触器的辅助触点有成对组成。

（P18）10、交流接触器的电磁系统用来操纵触电的，它有等三部分组成。

（P18）11直流接触器一般采用方式灭弧。

（P22）12、继电器是一种根据的变化控制电路，以完成保护或控制任务的电器。

（P24）13、继电器一般由三个基本部分组成。

（P24）14、电流继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。

分为两种。

（P25）15、电压继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。

分为两种。

（P26）17、时间继电器是从得到输入信号起，需经过的继电器。

它的种类有等几种。

（P29）18、空气阻尼式继电器有、两种。

19、热继电器是一种利用来切断电路的保护电器。

（P34）二、是非题1、熔断器对略大于负载额定电流的保护是十分可靠的。

（）（P4）2、直流接触器采用磁吹灭弧。

接线时应注意电流的方向，否则电弧将因反向移动而进不了灭弧罩内。

（）（P22）三、选择题1、设三相异步电动机I N=10A，△形连接，用热继电器作过载保护，热继电器型号可选型。

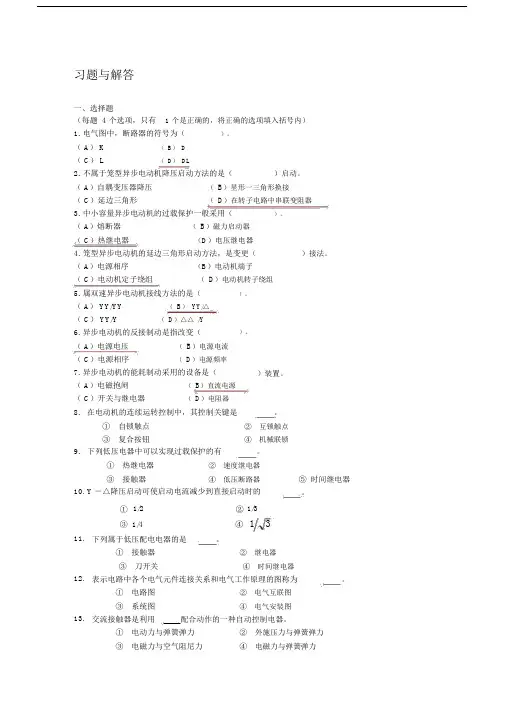

习题与解答一、选择题（每题 4 个选项，只有 1 个是正确的，将正确的选项填入括号内）1. 电气图中，断路器的符号为（）。

（ A） K（B）D（ C） L（D）DL2. 不属于笼型异步电动机降压启动方法的是（）启动。

（ A）自耦变压器降压（B）星形一三角形换接（ C）延边三角形（D）在转子电路中串联变阻器3. 中小容量异步电动机的过载保护一般采用（）。

（ A）熔断器（B）磁力启动器（ C）热继电器（D）电压继电器4. 笼型异步电动机的延边三角形启动方法，是变更（（ A）电源相序（B）电动机端子（ C）电动机定子绕组（D）电动机转子绕组5. 属双速异步电动机接线方法的是（）。

（ A） YY/YY（B）YY/△（ C） YY/Y（D）△△ /Y）接法。

6. 异步电动机的反接制动是指改变（（ A）电源电压（B）电源电流（ C）电源相序（D）电源频率）。

7. 异步电动机的能耗制动采用的设备是（（ A）电磁抱闸（B）直流电源（ C）开关与继电器（D）电阻器）装置。

8.在电动机的连续运转控制中，其控制关键是。

① 自锁触点② 互锁触点③ 复合按钮④ 机械联锁9.下列低压电器中可以实现过载保护的有。

① 热继电器② 速度继电器③ 接触器④ 低压断路器10. Y －△降压启动可使启动电流减少到直接启动时的⑤ 时间继电器。

①1/2②1/311.12.13.③ 1/4④ 1 3下列属于低压配电电器的是。

① 接触器② 继电器③ 刀开关④ 时间继电器表示电路中各个电气元件连接关系和电气工作原理的图称为① 电路图② 电气互联图③ 系统图④ 电气安装图交流接触器是利用配合动作的一种自动控制电器。

① 电动力与弹簧弹力② 外施压力与弹簧弹力③ 电磁力与空气阻尼力④ 电磁力与弹簧弹力。

精选文库14. 对绕线型电动机而言，一般利用（）方法进行调速。

（ A）改变电源频率（ B）改变定子极对数（ C）改变转子电路中电阻（ D）改变转差率15. 一台三相异步电动机，其铭牌上标明额定电压为220V/380V ，其接法应是（）。

机床电气控制技术试题及答案一、填空题：1、电器按动作性质分为手动和自动电器。

2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。

3、电流继电器的励磁线圈应串接于被测量电路。

4、中间继电器具有触点对数多，容量小的特点.5、常见的灭弧方法有电动力吹弧，窄缝灭弧室 , 栅片灭弧，磁吹灭弧。

6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。

在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。

7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等.8。

中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。

9。

通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。

而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。

10。

交流接触器从结构上看是由触头系统、触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。

二、选择题1。

在低压电器中，用于短路保护的电器是( B ）。

A。

过电流继电器B。

熔断器C。

热继电器D。

时间继电器2. 在电气控制线路中,若对电动机进行过载保护,则选用的低压电器是（ C ）。

A。

过电压继电器 B. 熔断器C。

热继电器 D. 时间继电器3. 下列不属于主令电器的是（ D ）.A. 按钮B。

行程开关C。

主令控制器D。

刀开关4。

用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）.A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是( D ）。

A. 电气原理图B。

电器位置图C。

安装接线图 D. 电器结构图6、接触器是一种自动控制电器，其作用是: （ C ）（A) 不频繁地接通或断开电路（B）频繁地接通或断开电路，但不具备任何保护功能。

(C）频繁的接通或断开电路,且具有一定的保护功能。

工厂电气控制技术复习题及答案工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。

2．电磁机构由线圈、死心和衔铁构成。

3．降压启动是指利用某些设施或许采纳电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，进而减少起动电流。

4．沟通电磁机构的线圈通电后，衔铁还没有动作时的励磁电流为吸合后的额定电流 5~6 倍，因此沟通电磁机构不合适用于靠谱性要求高与操作屡次的场合。

5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。

6． PLC内部等效继电器的符号商定：○表示线圈、≠表示常闭触点、‖ 表示常开触点。

7． 0~T199是 100ms准时器、T200~T245 是 10ms准时器。

8． STL指令称为步进接点指令。

其功能是将步进接点接到左母线。

STL指令的操作元件是状态继电器S。

二、判断题1．直接启动所用设施少，线路简单，维修量较少，故电动机一般都采纳直接启动。

（×）2．接触器能够屡次地接通和切绝交直流主电路和控制电路，并能实现远距离控制。

（√）3．M7120 磨床电磁吸盘电流过小时，电动机 M1、M3停止旋转。

（√）4．直流电弧比沟通电弧更简单熄灭。

（× ）5．热继电器合用全部电动机的过载保护。

（× ）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。

（√）7．不拥有掉电保护功能的计数器，掉电后目前触点不可以自动复位，需要使用 RST指令使触点复位。

（√ ）8． PLC输出继电器的外面输出触点只有常开触点。

（√）9．步进接点既有常开触点又有常闭触点。

（× ）10． PLF是上涨沿脉冲微分指令。

（×）三、选择题1．单台三相沟通电动机（或设施）的三根引出线，按相序挨次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。

项目一三相笼型异步电动机起动控制1.试述单相交流电磁铁短路环的作用。

答：在单相交流电磁机构中，由于磁通是交变的，当磁通为零时，吸力也为零，吸合后的衔铁在反作用弹簧的作用下将被拉开。

磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。

衔铁的吸力随交流电源每个周期两次过零，因而衔铁会产生强烈振动与噪声，甚至使铁心松散。

为了解决这个问题，在铁心端面上装一个铜制的短路环，短路环就像一匝两端接在一起的线圈，一般镶嵌在静铁心端面的槽内，在环中产生涡流。

根据电磁感应定律，此涡流产生的吸力作用在衔铁上，只要此力始终超过其反力，衔铁的振动现象就会消失。

2.试比较刀开关与负荷（铁壳）开关的差异及各自的用途。

答：刀开关主要用于隔离、转换以及接通和分断电路，刀开关的代表产品有HK系列瓷底胶盖刀开关和HH系列铁壳开关。

瓷底胶盖刀开关又称为开启式负荷开关，不设专门的灭弧装置，仅利用胶盖的遮护以防电弧灼伤人手，因此不宜带负载操作，适用于接通或断开有电压而无负载电流的电路,其结构简单、操作方便、价格便宜。

铁壳开关又称为封闭式负荷开关，铁壳开关的灭弧性能、操作及通断负载的能力和安全防护性能都优于瓷底胶盖刀开关，但其价格比瓷底胶盖刀开关贵。

3.中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来起动电动机？答：中间继电器是电磁式继电器的一种，其结构与工作原理与电磁式接触器相似，但是中间继电器触点允许通过的电流较小，不适宜用于控制主电路的通断。

如果电动的容量较小，额定工作电流与中间继电器触点允许通过的电流一致，也可以用来起动电动机。

4.画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。

答：文字符号：KT，图形符号如下图所示：5.说明熔断器和热继电器保护功能的不同之处。

答：熔断器用于短路保护，如果电路中电流过大，熔断器会瞬间切断电路；而热继电器用于过载保护，不会瞬间切断电路，而是要经过一段时间之后，才能切断电路。

《工厂电气控制技术》习题答案第1章常用低压电器1.9.1判断题（正确的在括号内划。

，错误的划X）1 .(”)2 .(")3 .(")4 .(x)5 .(")6 .(")7 .(X)8 .(X)9 .(X)1 0.(X)1 1.(")1 2.(X)1 3.(X)1 4.(")15.(X)9.2选择题（将正确选项填在题后的括号内）1.(A)2 .(D)3 .(A)4 .(c)5 .(B)6 .(B)7 .(D)8 .(D)9 .(B)1 0.(c)1 1.(D)1 2.(c)1. 9. 3问答题1.答：低压电器指交流1200V及以下与直流1500V及以下电路中起通断、控制、保护和调节作用的电气设备。

按用途可以分为低压配电电器和低压控制电器，常用的低压电器有接触器、继电器、低压断路器、行程开关、按钮等。

2.答：目的是为了保证动、静铁心吸合严密，不发生振动与噪声。

3.答：电磁式低压电器主要由电磁机构、触点系统组成，有些还具有灭弧装置。

电磁机构的作用是控制触点的闭合与分断，触点系统的作用接通和断开电路，灭弧装置的作用是快速熄灭电弧。

4.答：接触器是用于远距离频繁通断大电流电路的一种自动切换电器，电磁式接触器主要由电磁系统、触点系统和灭孤装置组成。

5.答：可分为电磁式，空气阻尼式、电动式和电子式。

特点见表1-1306.答：低压断路器不仅可以控制电路及电动机的运行；而且当电路发生严重过载、短路以及失压等故障时，能自动切断故障电路，起到保护的作用。

7.答：不能。

由于金属的热惯性，热元件受热弯曲至触点动作需要一定的时间，当电动机处于重复短时工作时，热继电器不能及时反映电动机绕组的温升变化。

8.答：自动控制系统中用于发送控制命令的电器称为主令电器。

常用的主令电器主要有按钮、行程开关、万能转换开关等。

9.热继电器只能作电动机的长期过载保护而不能作短路保护，而熔断器则相反，为什么？答：由于金属的热惯性，发热元件受热弯曲至触点动作需要一定的时间，短路时不能立即动作切断电路，因此热继电器不能用作短路保护。

工厂电气控制技术复习题一、填空题1、按形状可分为桥式触头和指形触头。

桥式触头又分为点接触形式桥式触头和面接触形式桥式触头。

2、电磁式电器常用的灭弧方法有电动力灭弧、栅片灭弧和磁吹灭弧、窄缝灭弧等四种。

3、自动空气开关集控制和多种保护功能于一身，除能完成接通和分断电路外，还能对电路或电气设备发生的短路、过载和欠压等故障进行保护。

4、在选用低压断路器时，要求其额定电流应大于或等于负载最大的工作电流，其通断能力应大于或等于电路的最大短路电流。

5、漏电保护断路器是一种安全保护电器在，当线路或设备出现对地漏电或人身触电时，能迅速自动切断电源。

保证人身和线路安全。

6、漏电保护器安装完毕后，应按动试验按钮，检查是否可靠动作。

投入运行后，应定期每月试验一次，检查是否正常工作，在确保安全可靠。

7、在单台电机的短路保护中，要求熔体的额定电流应大于电机额定电流的1.5——2.5倍。

在多台电机的短路保护中，熔体和多台电机的额定电流的关系是N N fu I I I ∑+≥max )5.2~5.1( 8、按钮一般用红色表示停止按钮，绿色表示起动按钮。

9、电压继电器与被测电路并联，电流继电器与被测电路串联。

10、三相笼型异步电机常见的减压起动方式有定子串电阻或电抗、星型—三角形换接、自耦变压器和延边三角形换接。

11、热继电器的用途是利用电流的热效应原理实现电动机的过载保护，熔断器的用途是用于配电线路的严重过载和短路保护。

12、交流接触器的额定电压和电流是指主触头的额定电压和电流，选用时其额定电压和电流应不小于主电路的额定电压和电流。

13、电气系统图一般有电气原理图、电器布置图和电气安装接线图等三种。

14、机床电气原理图一般分为主电路和控制电路两部份。

15、绘图标准规定，接触器触头位置索引分成三栏。

主触头标在左栏，常开触头标在中栏。

常闭触头标在右栏。

16、绘图标准规定，继电器触头位置索引分成两栏。

常开触头标在左栏。

常闭触头标在右栏。
